By die ontwerp van 'n hoë-doeltreffendheid pneumatiese stroombaan , die "een grootte pas almal" benadering is 'n resep vir stelsel mislukking. Die grootte en materiaalsamestelling van 'n rigtingbeheerklep (DCV) 'n direkte impak op vloeidoeltreffendheid, omgewingsweerstand en die algehele lewensduur van die masjinerie. Om hierdie tegniese spesifikasies te verstaan is die eerste stap in die rigting van 'n hoë-prestasie industriële outomatisering installasie.

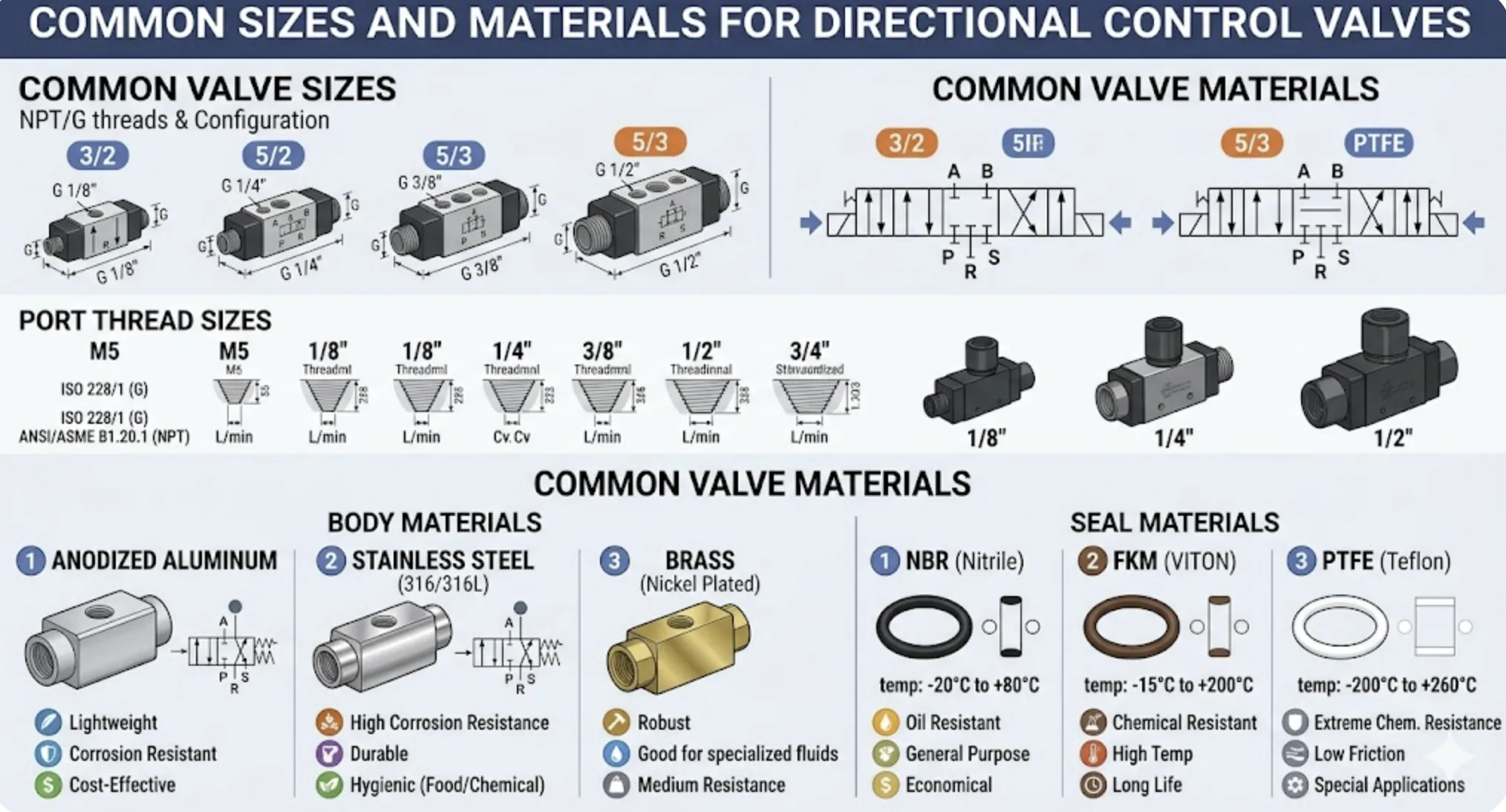

Standaard draadgroottes en CV-waardeberekening
In die industriële pneumatiese sektor, klep groottes word tipies gekategoriseer volgens hul poortdrade. Hierdie wissel van die miniatuur M5-poorte vir kompakte robotika tot groot 1/2″ of 3/4″ G/NPT-drade vir swaardienssilinders.
Die draadgrootte is egter net die helfte van die storie; ingenieurs moet die evalueer Cv-waarde (vloeikoëffisiënt) . Die keuse van 'n klep met 'n ondermaat interne opening skep 'n "smoorpunt", wat trae aktuatorreaksie en energievermorsing veroorsaak as gevolg van buitensporige drukval. Om optimaal te verseker pneumatiese silinder werkverrigting , pas altyd die klep se vloeitempo by die aandrywer se verbruiksvereistes.
Materiaalkeuse: geanodiseerde aluminium vs. vlekvrye staal
Die keuse van pneumatiese klep liggaam materiaal word deur die bedryfsomgewing bepaal.
Geanodiseerde aluminiumlegering : Dit is die industriestandaard vir die meeste fabrieksvloertoepassings. Dit bied 'n uitstekende sterkte-tot-gewig-verhouding en voldoende korrosiebestandheid vir algemene outomatisering.
316 vlekvrye staal : In die voedsel- en drank- of chemiese industrieë , vlekvrye staal is verpligtend. Dit is ontwerp om aggressiewe afwasprosedures en bytende skoonmaakmiddels te weerstaan, wat verseker dat die solenoïde klep ontpit of verneder nie mettertyd nie.
Die wetenskap van verseëling: NBR vs. Viton (FKM) seëls
Die interne seëls is die mees kritieke "sagte" komponente in enige rigtingklepmeganisme
NBR (Nitriel) Seëls : Ideaal vir standaard bedryfstemperature en gesmeerde lugstelsels.
Viton (FKM) Seëls : In hoë-temperatuur pneumatiese toepassings of stelsels wat sintetiese olies behels, is Viton die voortreflike keuse. Viton bied uitsonderlike chemiese stabiliteit en voorkom die "seëlverharding" wat lei tot interne lekkasie wanneer temperature standaard rubberlimiete oorskry.
Gereelde vrae
V1: Hoe kies ek tussen G-drade en NPT-drade vir my pneumatiese klep?
Dit hang af van jou geografiese streek en bestaande loodgieterstandaarde. G (parallelle) drade (ook bekend as BSPP) is die standaard in Europa en Asië, terwyl NPT (toelopende) drade is oorheersend in Noord-Amerika. Om luglekkasies en draadskade te voorkom, pas altyd jou pneumatiese insteektoebehore na die spesifieke klepdraadtipe.
V2: Wanneer moet ek opgradeer na Viton (FKM) seëls in my stelsel?
Jy moet opgradeer na Viton (FKM) seëls as jou stelsel werk in hoë-hitte omgewings oorskry 80°C (176°F) . Daarbenewens, as jou saamgeperste luglyn aggressiewe sintetiese smeermiddels of chemikalieë bevat wat standaard NBR-rubber kan afbreek, is Viton nodig om 'n langdurige seël te handhaaf.
V3: Beteken 'n groter poortgrootte altyd beter werkverrigting vir lugsilinders?
Nie noodwendig nie. Terwyl groter poorte voorsiening maak vir hoër vloei, 'n oormaat pneumatiese klep kan lei tot lugvermorsing en verhoogde latensie. Die ekstra volume binne die klep neem langer om te vul, wat eintlik die reaksietyd van jou kan vertraag lugsilinder . Presisie grootte gebaseer op Cv waarde is altyd beter as om bloot die grootste hawe te kies.
V4: Waarom is luggehalte belangrik vir die lang lewe van die rigtingklep?
Rigtingkleppe is presisie-instrumente. Besoedeling soos water, stof of pypskaal kan die punte behaal klep spoel of beskadig die seëls. Integrasie van 'n hoë-gehalte FRL-eenheid (filter, reguleerder, smeermasjien) is noodsaaklik om jou belegging te beskerm en miljoene probleemvrye siklusse te verseker.
