In enige industriële outomatiseringstelsel, rigtingbeheerkleppe (DCV's) tree op as die "brein" of die "verkeerspolisie." Hulle dikteer die pad van saamgeperste lug, wat bepaal wanneer en waar 'n silinder strek of 'n vakuumstelsel aktiveer. Of jy nou 'n nuwe masjien ontwerp of 'n wêreldwye produksielyn onderhou, die bemeestering van hierdie vyf kernaspekte is noodsaaklik vir piekdoeltreffendheid.
Die volgende artikel bied 'n gedetailleerde inleiding tot rigtingbeheerkleppe , wat hul tipes, werkbeginsels, groottes en materiale, installasie en ingebruikneming, en instandhoudingsprosedures .
Wat is die tipes rigtingbeheerkleppe?
Klassifikasie volgens hawens en posisies:
3/2-rigting kleppe: Tipies gebruik vir die beheer van enkelwerkende silinders.
5/2-rigting kleppe: Die industriestandaard vir die beheer van dubbelwerkende silinders.
5/3-rigting kleppe: Beskik oor 'n middelposisie (geslote, druk of uitlaatsentrum) vir verbeterde veiligheid en tussentydse stop.
Klassifikasie volgens Bedryfsmetode:
Solenoïde aangedryf: Vinnige reaksietye en maklike integrasie met PLC's.
Luggeloods: Ideaal vir gevaarlike of ontploffingsvaste omgewings waar elektrisiteit beperk is.

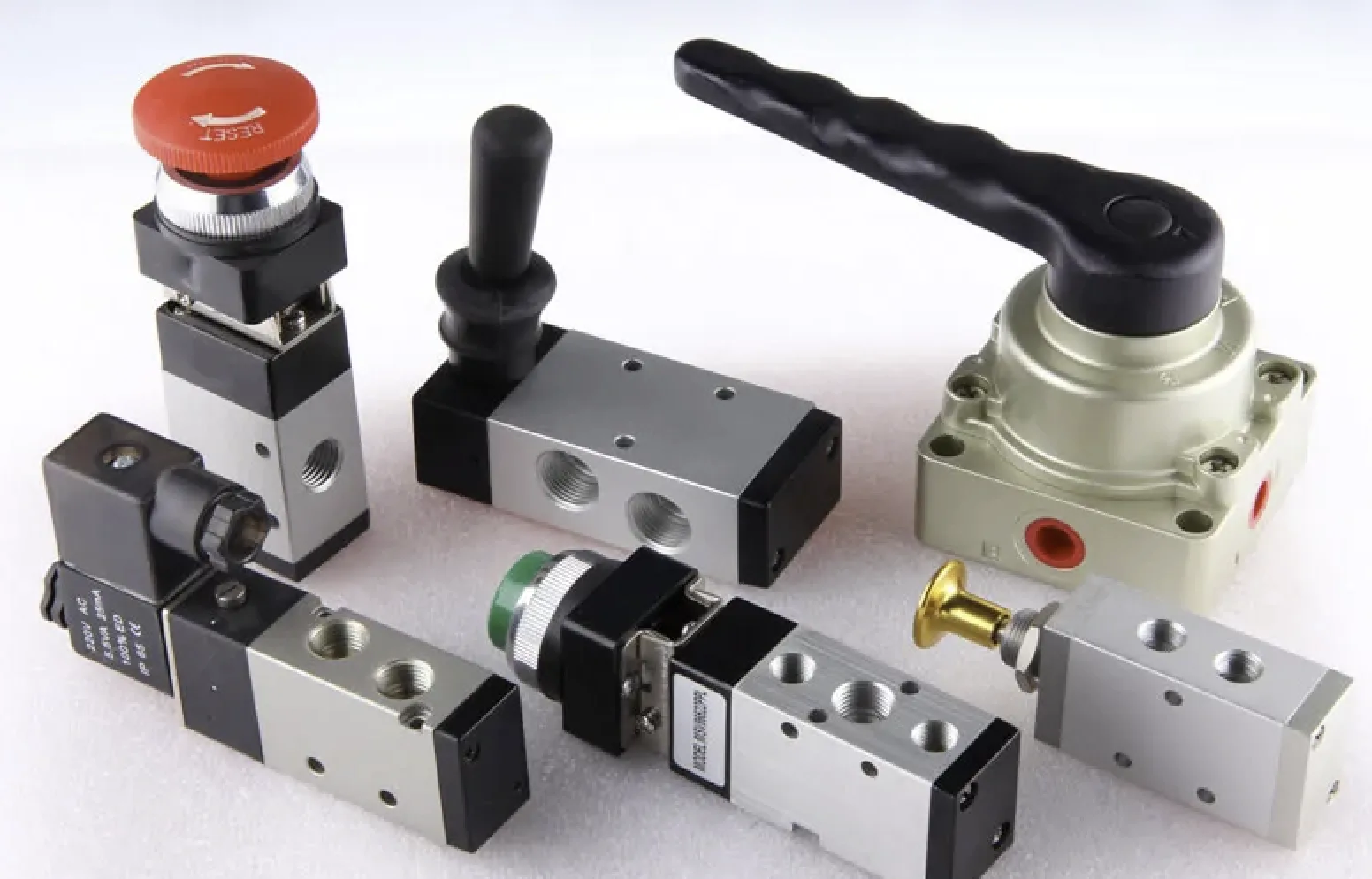

Handleiding/Meganies: Hefboom-, knoppie- of voetpedaalkleppe wat gebruik word vir noodstop of eenvoudige handtake.
Hoe werk hulle?
-
Interne Logika: 'n Oorsig van Spoel vs. Poppie ontwerpe en hoe die interne verskuiwing die lugpad verander.
-
Normaalweg oop (NEE) vs. Normaalweg geslote (NC): Begrip van begintoestande en hul impak op stroombaanveiligheid.
-
Direkte toneelspel vs. vlieënier bedryf: Direkte werking is perfek vir laevloei-toepassings, terwyl vlieënier-aangedrewe kleppe stelseldruk gebruik om skakeling te help, ideaal vir groter hoëdrukbehoeftes.
Groottes en materiale
-
Grootte en vloeitempo (Cv / Qn):
-
Pas poortgroottes (M5, 1/8″, 1/4″, 1/2″) by jou stelsel se verbruik.
-
Waarom onbehoorlike grootte lei tot trae siklustye of vermorste energie.
-
-
Liggaamsmateriaal:
-
Aluminiumlegering: Liggewig en duursaam; die go-to vir standaard industriële gebruik.
-
Vlekvrye staal: Noodsaaklik vir voedselverwerking, mediese of hoogs korrosiewe chemiese omgewings.
-
Gemanipuleerde plastiek: Word gebruik vir gewigsensitiewe of spesifieke skoonkamertoepassings.
-
-
Seëls en duursaamheid: Die werkverrigting van NBR vs. Viton (FKM) in verskillende temperatuurreekse.
Installasie en ingebruikneming
-
Monteer Beste Praktyke: Vermy hoëvibrasiegebiede en verseker toeganklikheid vir spruitstuk (klepbank) instandhouding.
-
Pype en verbindings:
-
Behoorlike gebruik van draadseëlmiddels om te verhoed dat puin die klepliggaam binnedring.
-
Die belangrikheid van Dempers/dempers : Verminder geraas terwyl uitlaatlug gefiltreer word.
-
-
Die ingebruiknemingskontrolelys: Druktoetsing, handmatige verifikasie en foutsporing van elektriese seine.
Onderhoud en versorging
Luggehalte is alles: Die direkte impak van die FRL Eenheid (Filter, Reguleerder, Lubricator) op klep lang lewe.
Roetine-inspeksielys:
Lek opsporing: Kyk vir verslete seëls of los toebehore.
Elektriese Gesondheid: Monitering van solenoïde spoele vir oorverhitting of verbindingsmoegheid.
Voorkomende strategie: Beweeg van "regstel-op-mislukking" na "geskeduleerde vervanging" gebaseer op siklustellings om stilstand te verminder.
Kies die regte rigtingbeheer klep en die professionele instandhouding daarvan verminder stilstandtyd en energiekoste aansienlik. As 'n spesialis in pneumatiese komponente, bied ons hoëprestasie-oplossings wat aangepas is vir jou outomatiseringsbehoeftes.
Gereelde vrae
Wat is die hooftipes rigtingbeheerkleppe?
-
Konfigurasies: 3/2-rigting (enkelwerkend) en 5/2-rigting (dubbelwerkend).
-
Beheer: Solenoïde (elektries), luggeloods (lug) of handmatig (hefboom/knoppie).
Hoe werk hulle?
'n interne spoel skuif posisie om lugvloei te herlei, wat die beweging van lugsilinders beheer.
Wat is die algemene groottes en materiale?
-
Groottes: Standaard drade soos 1/8″, 1/4″, 3/8″ en 1/2″.
-
Materiaal: Aluminium liggame met NBR of Viton rubber seëls.
Waarop moet gelet word tydens installasie en ingebruikneming?
-
Netheid: Blaas pype uit om rommel te verwyder voordat dit verbind word.
-
Toets: Gebruik die handmatige oorheersknoppie om beweging te toets voordat jy aanskakel.
Hoe om hulle te onderhou?
-
Lug kwaliteit: Gebruik 'n FRL eenheid om lug skoon en droog te hou.
-
Inspeksie: Kontroleer gereeld vir luglekkasies of trae skakeling.
