Wat is 'n koper magneetklep en hoe werk dit?

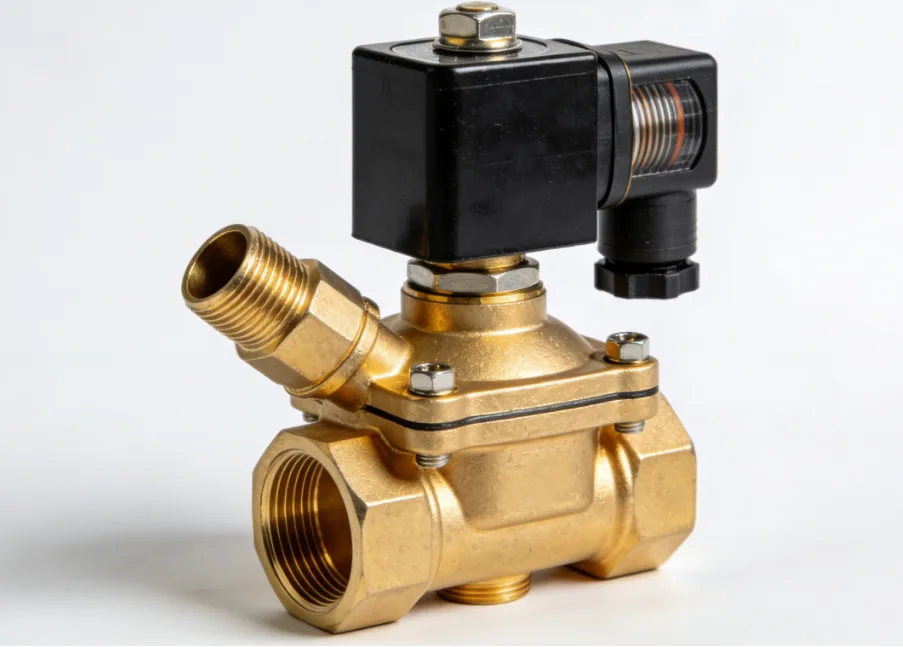

A Geelkoper magneetklep is 'n elektromeganies-aangedrewe klep wat ontwerp is om die vloei van vloeistowwe of gasse te beheer. In sy kern bestaan dit uit twee hoofkomponente: 'n elektriese solenoïde (spoel) en 'n klepliggaam gemaak van hoëgraadse koperlegering (tipies CW617N of C36000).
Die fundamentele beginsel behels Elektromagnetisme . Wanneer 'n elektriese stroom deur die spoel gaan, skep dit 'n magnetiese veld wat 'n suier (anker) beweeg. Afhangende van die ontwerp—Normaalweg gesluit (NC) of Normaalweg oop (NEE) —hierdie beweging maak die opening óf oop óf toe, wat vloeistofdeurgang toelaat of belemmer.
Tegniese definisie van komponente
- Die spoel: Die "brein" wat elektriese energie omskakel in meganiese beweging.
- Die plunjer: Gewoonlik gemaak van vlekvrye staal met magnetiese eienskappe (AISI 430F).
- Die Seël: Kritiek vir lek voorkoming, dikwels gemaak van NBR, EPDM of FKM (Viton) .
- Die Liggaam: Gesmede of gegote koper, gekies vir sy uitstekende bewerkbaarheid en drukweerstand.
Hoekom kies koper bo vlekvrye staal of plastiek kleppe?
By die keuse van 'n klepliggaammateriaal moet ingenieurs koste teen werkverrigting afweeg. Geelkoper sit in die "Golden Mean" van industriële materiale.
Vergelykingstabel: Materiaalprestasiematriks
| Kenmerk | Geelkoper (HPb59-1 / CZ122) | Vlekvrye staal (304/316) | Plastiek (PVC/Nylon) |
|---|---|---|---|
| Korrosieweerstand | Hoog (behalwe vir sure) | Baie hoog | Hoog (chemies spesifiek) |
| Drukgradering | Tot 50+ Bar | 100+ Bar | Laag (gewoonlik <10 bar) |
| Temperatuurreeks | -20°C tot 180°C | -196°C tot 600°C | 0°C tot 60°C |
| Koste-doeltreffendheid | Uitstekend | Duur | Baie laag |
| Bewerkbaarheid | Superior | Moeilik | Gevorm |
Sleutel insig: Geelkoper is natuurlik antimikrobies, wat dit die voorkeurkeuse vir drinkbare waterstelsels maak. Vir hoogs korrosiewe omgewings soos seewater of gekonsentreerde sure, Vlekvrye staal kleppe word aanbeveel.
Wat is die verskillende tipes koper-magneetklepbewerkings?
Om die "Optredende Tipe" te verstaan, is van kardinale belang vir die lang lewe van die stelsel. Die gebruik van die verkeerde tipe kan lei tot "Water Hammer" of spoeluitbranding.
1. Direkte werkende magneetkleppe
In 'n direk-werkende klep, is die suier direk gekoppel aan die opening opening. Dit vereis nie 'n minimum drukverskil om te werk nie.
- Beste vir: Klein vloeitempo's en vakuumtoedienings.
2. Loodsbedrewe (indirekte) solenoïdekleppe
Hierdie kleppe gebruik die druk van die vloeistof self om te help om oop en toe te maak. Die solenoïde beheer 'n klein loodsgat wat die drukbalans op 'n diafragma of suier verander.
- Beste vir: Hoëvloei industriële pypleidings.
- Vereiste: Vereis 'n minimum drukverskil (gewoonlik >0,5 bar).
3. Geassisteerde opheffing (nul differensiaal) kleppe
’n Hibriedontwerp waar die suier meganies aan die diafragma gekoppel is. Dit werk vanaf 0 bar, maar kan hoë vloei hanteer.
Hoe om die regte seëlmateriaal vir jou koperklep te kies?
Die "Brass" is net so goed soos die elastomeer wat dit verseël. Die keuse van die verkeerde seël lei tot chemiese agteruitgang en stelselonderbreking.
Seëlkeusegids
-
NBR (Nitril Butadieen Rubber):
- Temp Range: -10°C tot 80°C.
- Beste vir: Water, saamgeperste lug, ligte olies.
-
EPDM (etileenpropileendieenmonomeer):
- Temp Range: -30°C tot 130°C.
- Beste vir: Warm water, stoom en laedruk stoom. Waarskuwing: Moet nooit met olies gebruik nie.
-
FKM / Viton:
- Temp Range: -10°C tot 180°C.
- Beste vir: Hoë temperature en aggressiewe chemikalieë/brandstowwe.
Watter industriële toepassings maak staat op koper magneetkleppe?
Omdat koper vonkbestand en duursaam is, word dit in byna elke sektor van moderne infrastruktuur aangetref.
HVAC en verkoelingstelsels
In grootskaalse verkoelers beheer koperkleppe die vloei van koelmiddels en verkoelingswater. Hul termiese geleidingsvermoë stel hulle in staat om vinnige temperatuurskommelings te weerstaan sonder om te kraak.
Waterbehandeling en besproeiing
Van munisipale waterfiltrering tot outomatiese kweekhuisbesproeiing, koperkleppe verskaf die nodige "Drinkwater" veiligheidsgraderings wat plastiek dikwels kort. Kyk na ons nuutste waterbeheeroplossings vir meer besonderhede.
Saamgeperste lugstelsels
In pneumatiese stroombane is die vinnige reaksietyd (10ms tot 50ms) van 'n koper solenoïedklep noodsaaklik vir hoëspoedvervaardigingslyne.
Hoe om 'n koper magneetklep behoorlik te installeer? (Stap-vir-stap)
Verkeerde installasie is die #1 oorsaak van "lekkende" klagtes. Volg hierdie professionele stappe om 'n dienslewe van 10 jaar te verseker.
- Gaan vloeirigting na: Soek die pyl wat in die koperliggaam gegooi word. As u dit agteruit installeer, sal die klep vibreer of oop bly.
- Spoel die lyne: Voor installasie, spoel die pype om metaalskaafsels of PTFE-bandrommel te verwyder. Klein deeltjies is die primêre oorsaak van diafragma blokkasie.
- Posisionering: Die meeste vervaardigers beveel aan om die klep te installeer met die Spoel Regop . Dit verhoed dat sediment in die suierbuis neersak.
- Bedrading en spanning: Maak seker dat jou kragtoevoer ooreenstem met die spoeletiket (bv. 220VAC vs 24VDC). Die gebruik van 'n GS-spoel op 'n WS-kring sal die solenoïde onmiddellik verbrand.
- Gebruik 'n sif: Installeer altyd 'n Y-filter stroomop om die klepopening te beskerm.
Na watter algemene probleemoplossingskwessies moet u oplet?
Selfs die beste koperkleppe ondervind probleme met verloop van tyd. Hier is 'n diagnostiese kontrolelys.
-
Die klep sal nie oopmaak nie:
- Kyk vir kragtoevoer.
- Uitgebrande spoel (toets weerstand met 'n multimeter).
- Onvoldoende drukverskil (vir loodskleppe).
-
Die klep sal nie toemaak nie:
- Puin het onder die seël vasgesit.
- Beskadigde of verslete diafragma.
- Residuele magnetisme (skaars, dui gewoonlik op 'n behoefte aan 'n suiervervanging).
-
Harde Gezoem/Gezoem:
- Verkeerde spanning (AC/DC wanpassing).
- Vuil binne die ankerbuis wat veroorsaak dat die suier vibreer.
Vir gevorderde instandhouding, verwys na ons volledige klep onderhoud kontrolelys .
Gereelde vrae: Gereelde vrae oor koper magneetkleppe
Hoe lank hou 'n koper solenoïedklep tipies?
'n Hoë-gehalte koper solenoïde klep is gegradeer vir 1 miljoen tot 5 miljoen siklusse , afhangende van die vloeibare medium en omgewing. In 'n standaard watertoediening met skoon filtrasie kom dit neer op ongeveer 5 tot 10 jaar se deurlopende diens. Faktore soos "Water Hammer" en hoëfrekwensieskakeling kan hierdie lewensduur aansienlik verminder.
Is koper veilig vir drinkwatertoepassings?
Ja, maar met 'n voorbehoud. Vir drinkwater moet jy seker maak die koper is Loodvry (voldoen aan NSF/ANSI 61-standaarde). Standaard industriële koper kan spoorhoeveelhede lood bevat (tot 2,5%) vir bewerkbaarheid. As jou projek drinkbare water behels, spesifiseer altyd “Loodvrye Koper” om regulatoriese voldoening en veiligheid te verseker.
Kan ek 'n koper solenoïedklep vir brandstof of petrol gebruik?
Jy kan koper vir brandstof gebruik, maar jy moet gebruik 'n FKM (Viton) seël. Standaard NBR-seëls sal swel en disintegreer wanneer dit aan petrol of diesel blootgestel word, wat lei tot katastrofiese kleponderbreking. Maak ook seker dat die klep "Ontploffingsbestand" (ATEX/Ex-gegradeer) is as dit in 'n omgewing met vlambare dampe gebruik word.
Hoekom word my solenoïde klepspoel baie warm?
Dit is normaal dat 'n solenoïedspoel warm is om aan te raak (tot 80°C) tydens deurlopende werking, aangesien die elektriese energie hitte opwek. As die spoel egter rook of smelt, dui dit gewoonlik op 'n "spanningsoorlading" of 'n meganiese blokkasie wat verhoed dat die suier sit, wat veroorsaak dat die spoel oormatige stroom trek.
Wat is die verskil tussen NC- en NO-kleppe?
NC (normaal gesluit) beteken die klep bly toe wanneer daar geen krag is nie en maak slegs oop wanneer dit aangeskakel word. NEE (normaalweg oop) beteken die klep bly by verstek oop en sluit wanneer die krag aangeskakel word. Kies NC vir veiligheidstelsels waar die vloei moet stop tydens 'n kragonderbreking, en NEE vir stelsels waar vloei krities is selfs sonder elektrisiteit.
