In hidrouliese of pneumatiese stelsels is rigtingbeheerkleppe (DCV's) veel meer as eenvoudige skakelaars; hulle is die bevelvoerders van die hele kring. Hulle word dikwels "diskrete kleppe" genoem, en bepaal elke aksielogika van die stelsel deur die vloeipad van die vloeistof presies te beheer.
Verder bied die gebruik van rigtingbeheerkleppe die volgende voordele:
Isoleer 'n tak in die stroombaan
Omleidingkleppe of terugvoerlynfilters
Voorkoming van eenrigtingvloei
Beskerm hidrouliese komponente teen drukstuwings
Rigtingbeheerkleppe lei hoofsaaklik die stelselmedium en is die opdragstruktuurkomponent van die aktuator.
Daar is vier hoofaandryfmetodes:
Handmatige rigtingklep:
Die spoel word met die hand geskuif deur 'n handvatsel te gebruik, 'n knoppie te druk of op 'n voetpedaal te trap.
Meganiese rigtingklep:
Die spoel beweeg via meganiese skakels soos nokke en rollers.

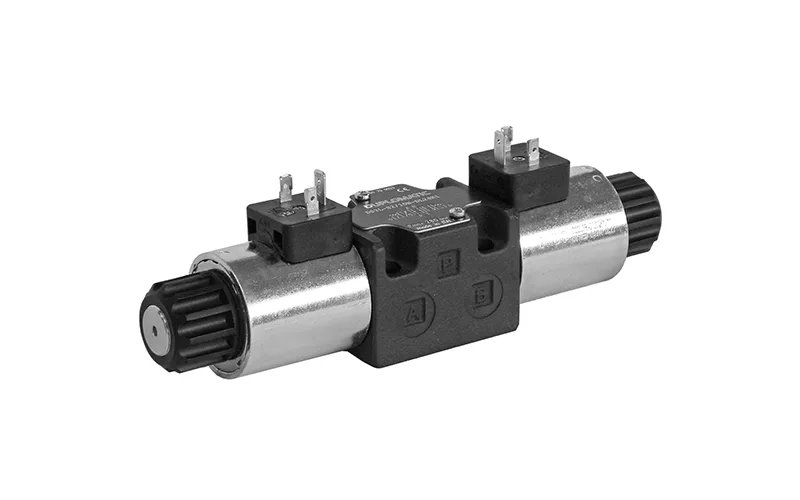

Magneet-aangedrewe rigtingklep:
Deur die solenoïde spoel of solenoïde klep te bekragtig genereer magnetiese krag, wat die anker in die spoel trek en sodoende die klepspoel aandryf. Dit is belangrik om daarop te let dat wanneer die vloeistofvloeitempo 25 gpm oorskry, die solenoïedklep self onvoldoende kan wees om die direktevloeiklepspoel aan te dryf, en dit kan ook nie genoeg stootkrag opwek sonder voldoende krag nie. Nietemin bly solenoïedkleppe wyd gebruik.
Pilot-aangedrewe rigtingklep:
Wanneer die vloeistofdruk in die hidrouliese stelsel die klepspoel na 'n voorafbepaalde posisie beweeg, word vlieënierdruk geaktiveer. Pilotdruk word ingestel deur 'n loodsein (geskik vir hidrouliese of pneumatiese stelsels) op die suiers aan beide kante van die klepspoel toe te pas, waardeur die suiers die klepspoel beweeg.
Pneumatiese beheer:
Gebruik lugdruk as 'n sein, geskik vir vlambare, plofbare of sterk elektromagneties versteurde omgewings.
Verder word kleppe gekategoriseer volgens die aantal kanale en posisies (2-rigting, 3-rigting of 5-rigting), klepspoelstruktuur (spoeltipe vs. afsluittipe), en volgens hul bedryfsmodus (enkelwerkend vs. dubbelwerkend).

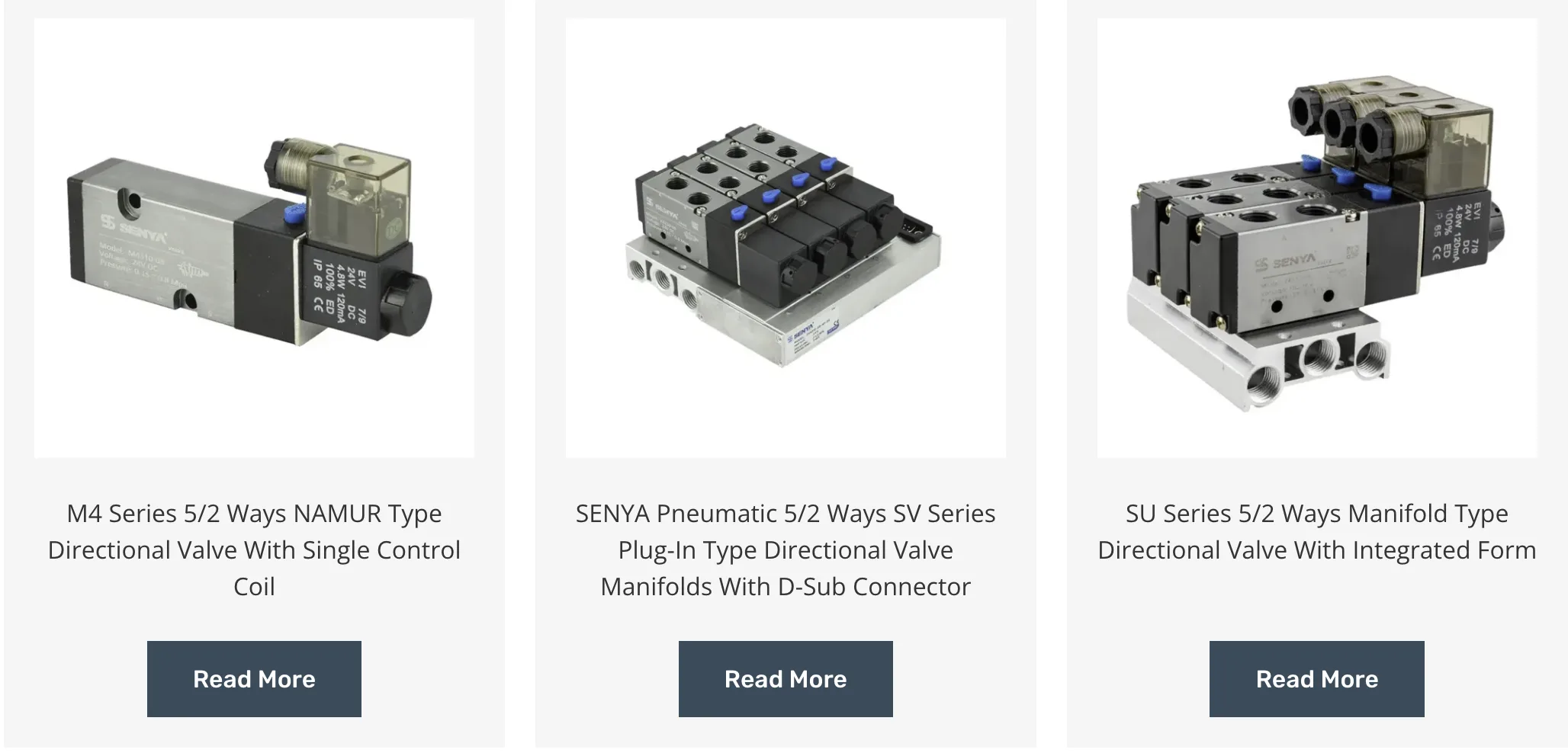

SENYA Pneumatiese rigtingkleptipes
Gereelde vrae
V1: Waarom word rigtingbeheerkleppe as die "brein" van 'n stelsel beskou?
A: Hulle rig die pad van vloeistof (lug of olie). Deur interne gange om te skakel, beveel hulle aktueerders om te begin, stop of rigting te verander, wat die kernlogika van outomatisering vorm.
V2: Wat beteken “Maniere” en “Posisies” (bv. 5/2-rigting)?
A: “Posisies” verwys na die aantal funksionele toestande (bv. 2 posisies vir "aan" en "af"). “Maniere” verwys na die aantal poorte op die klep. A 5/2-way klep het 5 poorte en 2 skakeltoestande, tipies gebruik vir dubbelwerkende silinders.
V3: Wat is die voordele van 'n spoelontwerp?
A: Die spoel skuif lateraal om vloeipaaie te wissel. Hierdie ontwerp is gebalanseerd, vereis minimale krag om te werk, en maak voorsiening vir komplekse konfigurasies (soos 3-posisie kleppe) binne 'n enkele kompakte liggaam.
V4: Hoe beskerm hierdie kleppe die stelsel?
A: Behalwe om rigting te skakel, kan hulle spesifieke kringtakke vir instandhouding isoleer, vloeistof na filters omseil, en dien as 'n versperring om sensitiewe komponente teen skielike drukskokke te beskerm.
