In die wêreld van industriële outomatisering , die Rigtingbeheerklep (DCV) is die onbesonge held. Dikwels na verwys as die "brein" van 'n pneumatiese stroombaan, is die primêre funksie daarvan om die vloei van saamgeperste lug na verskeie aandrywers te reguleer. Verstaan die rigtingbeheerklep werksbeginsel is van kardinale belang vir ingenieurs wat die doeltreffendheid van die stelsel wil optimaliseer en stilstand wil verminder.
Die anatomie van 'n pneumatiese rigtingklep
Om te verstaan hoe hierdie kleppe werk, moet ons eers na hul interne struktuur kyk. Mees modern hoëprestasie rigtingkleppe gebruik a spoel-en-boor ontwerp
Die klepliggaam: 'n Presisie-gemasjineerde behuising, gewoonlik gemaak van geanodiseerde aluminiumlegering vir duursaamheid en weerstand teen korrosie.
Die Spoel: ’n Silindriese komponent wat heen en weer binne die liggaam gly.
Lande en Groewe: Die spoel beskik oor verhoogde afdelings wat genoem word lande (wat lugvloei blokkeer) en ingeboude areas genoem groewe (wat lug toelaat om tussen hawens te beweeg).
Seëlelemente: Hoë gehalte NBR of Viton seëls word gebruik om interne lekkasie te voorkom, om te verseker dat die stelsel druk behou.

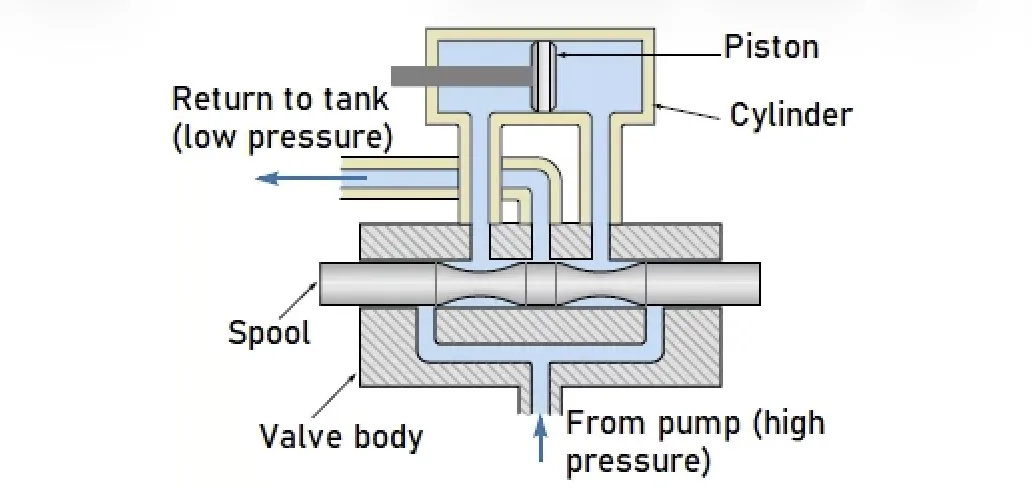

Die werkbeginsel van rigtingklep
Die fundamentele rigtingklepmeganisme staatmaak op die lineêre verplasing van die spoel om lugweë te skakel. Vervolgens sal ek hoofsaaklik die werksmetode van hierdie tipe klep bekendstel, met die fokus op die werkstappe van die 5/2-rigting rigtingklep.
A 5/2-rigting klep (5 poorte, 2 posisies) is die industriestandaard vir beheer dubbelwerkende pneumatiese silinders .
Rus posisie: In sy verstektoestand word die spoel in plek gehou (dikwels deur 'n veer). Lug vloei uit die Inlaatpoort (P) aan Uitlaatpoort (B) , hou die silinder ingetrek.
Bediening: Wanneer die solenoïde spoel geaktiveer word, skep dit 'n magnetiese veld wat die spoel trek.
Kanaalherbelyning: Soos die spoel skuif, word die lande ontbloot verskillende hawens. Nou vloei lug uit Port P aan Poort A , wat veroorsaak dat die silinder verleng, terwyl uitlaatlug van die ander kant deur die ontsnap Uitlaatpoort (S) .
Ontspanning: Sodra die sein stop, druk die veer die spoel terug, keer die vloei om en trek die aktuator terug.
Vir komplekse stelsels word individuele kleppe tipies in 'n klepspruitstuk gegroepeer. Gesentraliseerde oplossings verminder die kompleksiteit van bedrading, bespaar ruimte en ondersteun veldbusprotokolle soos IO-Link of EtherCAT, wat diagnostiese vermoëns aansienlik verbeter. Dit is wat bekend staan as 'n klep eiland , waar verskeie kleppe saamwerk.
Drie tipes aandryfmetodes
Afhangende van die toepassingsomgewing, verskillend aandryfmetodes word gebruik om die spoel te skuif
Solenoïed aangedryf (elektries): Gebruik elektriese seine van 'n PLC. Dit is die grondslag van Nywerheid 4.0 en slim fabrieksoutomatisering.
Luggeloods (pneumaties): Gebruik 'n klein lugsein om die hoofspoel te beweeg. Hierdie is ideaal vir ontploffingsvaste omgewings of hoë-temperatuur sones.
Handmatig en meganies: Hefboom-, knoppie- of roller-aangedrewe kleppe is noodsaaklik vir handverskuiwings, veiligheidsgrendels en noodstops.
Waarom seleksie belangrik is: hawens, posisies en vloeitempo's
Die regte keuse pneumatiese komponent vereis om verder as net die prys te kyk. Ingenieurs moet dit oorweeg
Vloeikapasiteit (Cv-waarde): Die keuse van die korrekte draadgrootte (M5 tot 1/2″) verseker jou pneumatiese silinder beweeg teen die verlangde spoed sonder om die stelsel te “verstik”.
Sentrum funksies: In 3-posisie kleppe, die middelste toestand ( Geslote Sentrum of Uitlaat sentrum ) bepaal of 'n vrag op sy plek gesluit bly of val tydens 'n kragonderbreking.
Gereelde vrae
V1: Wat veroorsaak dat 'n rigtingklep "vassit" of misluk?
A: Die mees algemene oorsaak is swak lugkwaliteit . Vog, stof of afgebreekte olie kan veroorsaak dat die spoel vassit. Die gebruik van 'n hoë-gehalte FRL-eenheid (filter, reguleerder, smeermasjien) is die beste voorkomende maatreël.
V2: Kan ek 'n 3/2-rigting klep gebruik om 'n dubbelwerkende silinder te beheer?
A: Nee. A 3/2-rigting klep is ontwerp vir enkelwerkende silinders (veer terug). Vir dubbelwerkende beweging benodig jy 'n 5/2-rigting of 5/3-rigting rigtingklep .
V3: Hoe identifiseer ek 'n lek in my solenoïedklep?
A: Luister vir 'n konstante sissende geluid van die uitlaatpoorte. Dit dui gewoonlik op verslete interne seëls of 'n spoel wat nie heeltemal geskuif het nie as gevolg van lae vlieënierdruk.
