Waarom is reguitlynbeweging noodsaaklik in moderne outomatisering?
In die vinnig ontwikkelende landskap van industriële outomatisering, is die bereiking van presiese en betroubare reguitlynbeweging 'n fundamentele vereiste. Van die eenvoudige taak om 'n veiligheidshek oop te maak tot die komplekse hoëspoedsortering in 'n verpakkingsfasiliteit, lineêre beweging is die ruggraat van ontelbare meganiese prosesse. Maar onder die groot verskeidenheid industriële onderdele, watter pneumatiese komponent verskaf reguitlynbeweging? Die antwoord lê in die pneumatiese silinder, 'n veelsydige en robuuste toestel wat die industriestandaard vir lineêre aandrywing geword het.
Hierdie professionele gids verken die ingewikkelde wêreld van pneumatiese silinders , met besonderhede oor hul interne meganika, diverse konfigurasies en die kritieke rol wat hulle in moderne vervaardiging speel. Ons sal delf in hoekom hierdie lugsilinders bo ander aandrywingmetodes verkies word, hoe om die regte pneumatiese aktuator vir jou spesifieke toepassing te kies, en die tegnologiese vooruitgang wat voortgaan om druklugsilinders 'n hoeksteen van doeltreffende, koste-effektiewe outomatisering te maak. Of jy nou 'n ingenieur is wat 'n nuwe stelsel ontwerp of 'n verkrygingspesialis wat betroubare komponente verkry, om die vermoëns van die pneumatiese silinder te verstaan, is noodsaaklik vir die optimalisering van jou industriële bedrywighede.
Wat is 'n pneumatiese silinder?
Hoe werk die interne meganisme van 'n pneumatiese silinder?

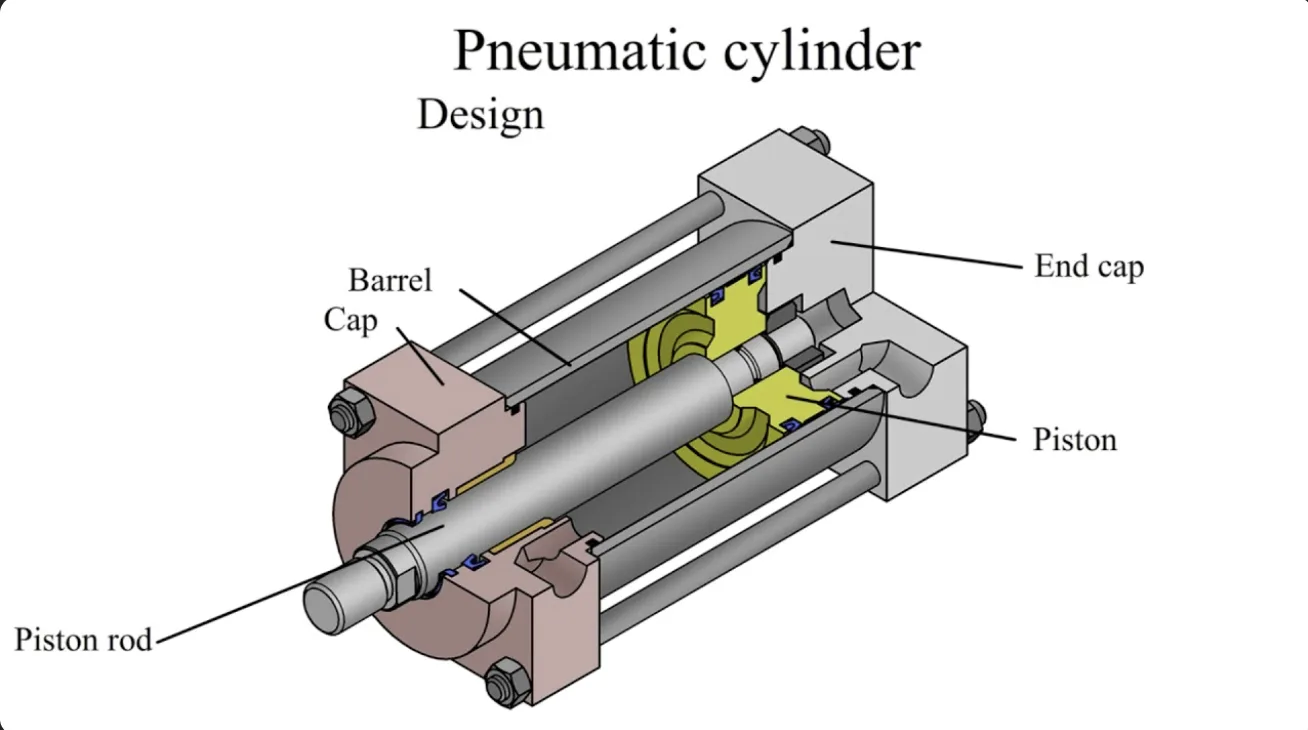

In sy kern is 'n pneumatiese silinder 'n meganiese toestel wat die potensiële energie van saamgeperste lug in kinetiese energie in die vorm van lineêre beweging omskakel. Die basiese konstruksie bestaan uit 'n silindriese loop, 'n suier en 'n suierstang. Wanneer lug onder druk die een kant van die loop binnedring, oefen dit krag uit op die oppervlakarea van die suier. Hierdie drukverskil veroorsaak dat die suier langs die lengte van die loop beweeg, wat die aangehegte staaf uit- of terugtrek.
Die skoonheid van hierdie pneumatiese aktuator lê in sy eenvoud. Deur die vloei en druk van die lug met behulp van kleppe te beheer, kan operateurs presiese beheer oor die spoed, krag en rigting van die slag verkry. Hierdie proses is hoogs doeltreffend en kan miljoene kere herhaal word met minimale instandhouding, wat die lugsilinder 'n ideale keuse maak vir hoësiklus industriële omgewings.
Waarom 'n pneumatiese silinder bo elektriese of hidrouliese aktuators kies?
Wanneer hulle op 'n lineêre bewegingsoplossing besluit, vergelyk ingenieurs dikwels pneumatiese silinders met elektriese en hidrouliese alternatiewe. Elkeen het sy sterk punte, maar die saamgeperste lugsilinder bied 'n unieke stel voordele wat dit die beste keuse maak vir baie toepassings:
•Koste-effektiwiteit: Pneumatiese stelsels het oor die algemeen 'n laer aanvanklike aankoopprys en laer installasiekoste in vergelyking met komplekse elektriese of hoëdruk-hidrouliese stelsels.
•Duursaamheid en betroubaarheid: Hierdie pneumatiese aktuators is ongelooflik robuust. Hulle kan in moeilike omgewings werk, insluitend uiterste temperature, stof en vog, waar sensitiewe elektronika kan misluk.
•Veiligheid: Aangesien hulle lug eerder as elektrisiteit of vlambare hidrouliese vloeistof gebruik, is lugsilinders inherent veiliger in plofbare of uitspoel-omgewings.
•Spoed en Krag: Hulle kan hoëspoedbeweging en aansienlike krag verskaf in 'n kompakte pakket, perfek vir vinnige-vuur monteerlyne.
| Kenmerk | Pneumatiese silinder | Elektriese aandrywer | Hidrouliese aktuator |
|---|---|---|---|
|
Primêre Energiebron |
Saamgeperste lug |
Elektrisiteit |
Hidrouliese vloeistof |
|
Aanvanklike koste |
Laag |
Medium tot Hoog |
Hoog |
|
Kompleksiteit |
Laag |
Hoog |
Medium |
|
Presisie |
Matig |
Baie hoog |
Hoog |
|
Onderhoud |
Laag |
Matig |
Hoog (lekkasierisiko's) |
|
Omgewingsgeskiktheid |
Harde/afwas |
Skoon/beheer |
Swaardiens / Hoë Krag |
Wat is die sleutelkomponente van 'n hoë-gehalte pneumatiese silinder?
Om langtermyn werkverrigting te verseker, moet 'n hoë-gehalte pneumatiese silinder van premium materiale gebou word. Die loop is tipies gemaak van aluminium of vlekvrye staal vir weerstand teen korrosie. Die suier seëls is krities; hulle moet 'n digte lugseël handhaaf terwyl wrywing tot die minimum beperk word. Moderne lugsilinders het dikwels selfsmerende seëls en geïntegreerde kussing om impak aan die einde van die slag te verminder, wat die lewensduur van die pneumatiese aktuator verder verleng.
Wat is die verskillende tipes pneumatiese silinders vir lineêre beweging?
Om die regte pneumatiese silinder vir jou toepassing te kies, vereis 'n begrip van die verskillende tipes wat beskikbaar is. Elke konfigurasie is ontwerp om aan spesifieke prestasievereistes te voldoen, van eenvoudige eenrigtingstoot tot komplekse, langslagbewegings.

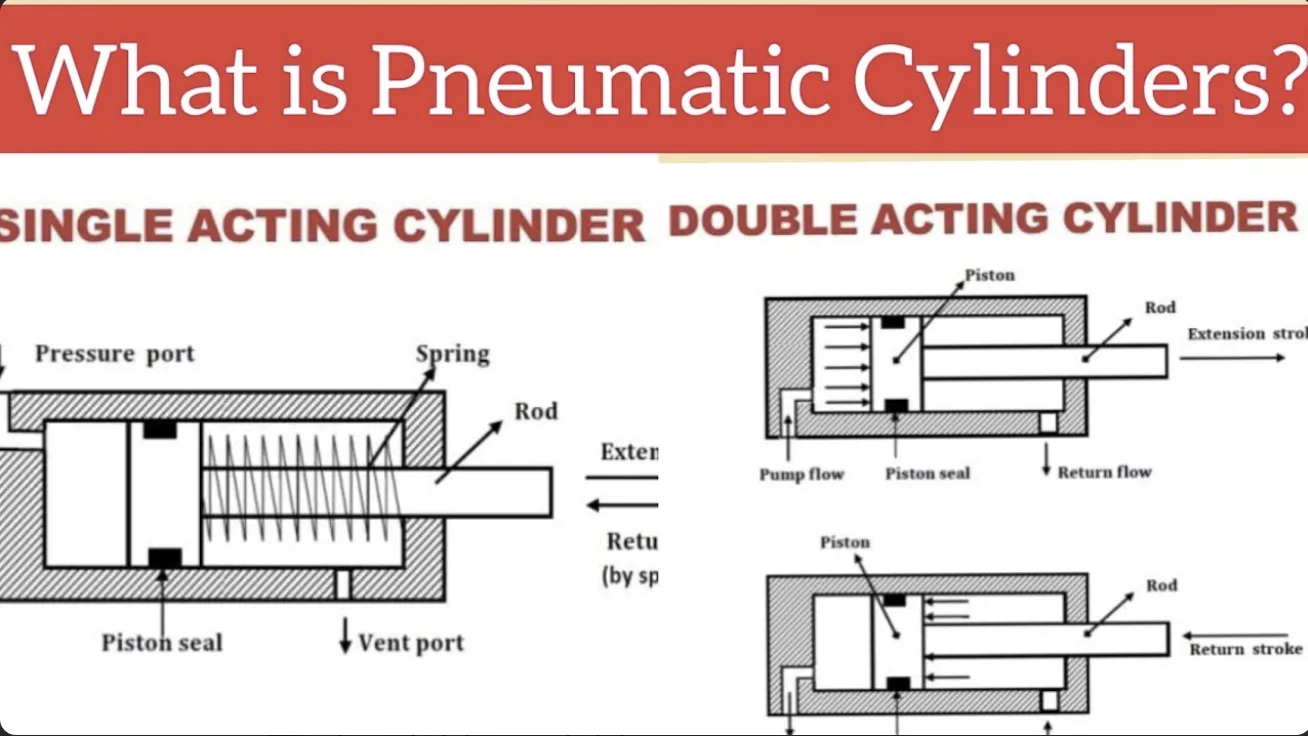

Wat is die verskil tussen enkelwerkende en dubbelwerkende pneumatiese silinders?
Die mees algemene klassifikasie van pneumatiese silinders is gebaseer op hoe hulle hul slag bereik.
•Enkelwerkende pneumatiese silinders: Hierdie lugsilinders gebruik saamgeperste lug om die suier in een rigting te beweeg (gewoonlik uitstrek) en 'n meganiese veer om dit terug te keer na sy oorspronklike posisie. Hulle is ideaal vir eenvoudige take soos vasklem, uitstoot of opheffing waar krag net in een rigting vereis word.
•Dubbelwerkende pneumatiese silinders: Hierdie pneumatiese aktueerders gebruik saamgeperste lug om beide die verlengings- en terugtrekkings aan te dryf. Dit maak voorsiening vir groter beheer oor die beweging en die vermoë om krag in beide rigtings te verskaf. Dubbelwerkende perslugsilinders is die mees gebruikte tipe in industriële outomatisering vanweë hul veelsydigheid en doeltreffendheid.
Wanneer moet jy 'n staaflose pneumatiese silinder vir lineêre beweging gebruik?
In toepassings waar spasie beperk is of 'n baie lang slag vereis word, is 'n stanglose pneumatiese silinder 'n uitstekende keuse. Anders as tradisionele lugsilinders, het die stanglose weergawe nie 'n suierstang wat buite die loop strek nie. In plaas daarvan word die vrag aan 'n interne suier vasgemaak wat oor die lengte van die silinder beweeg. Hierdie ontwerp maak voorsiening vir 'n baie meer kompakte voetspoor en kan slaglengtes van etlike meters bereik, wat dit ideaal maak vir grootskaalse materiaalhantering en vervoerbandstelsels.
Wat is teleskopiese pneumatiese silinders en hul unieke voordele?
Vir toepassings wat 'n lang slag vereis, maar baie min installasiespasie het, bied teleskopiese pneumatiese silinders 'n unieke oplossing. Hierdie pneumatiese aktueerders bestaan uit veelvuldige geneste stadia wat opeenvolgend strek. Dit maak voorsiening vir 'n baie lang totale slag terwyl 'n kort teruggetrekte lengte gehandhaaf word. Jy sal dikwels hierdie saamgeperste lugsilinders in hystoerusting, stortingsvragmotors en ander swaardiensmasjinerie vind waar spasie min is.
Waar word pneumatiese silinders die meeste in die industrie gebruik?
Die veelsydigheid van die pneumatiese silinder maak dit 'n alomteenwoordige komponent oor 'n wye reeks nywerhede. Sy vermoë om betroubare, hoëspoed reguitlynbeweging te verskaf, is noodsaaklik vir moderne vervaardiging.
Hoe word pneumatiese silinders gebruik in verpakking en materiaalhantering?

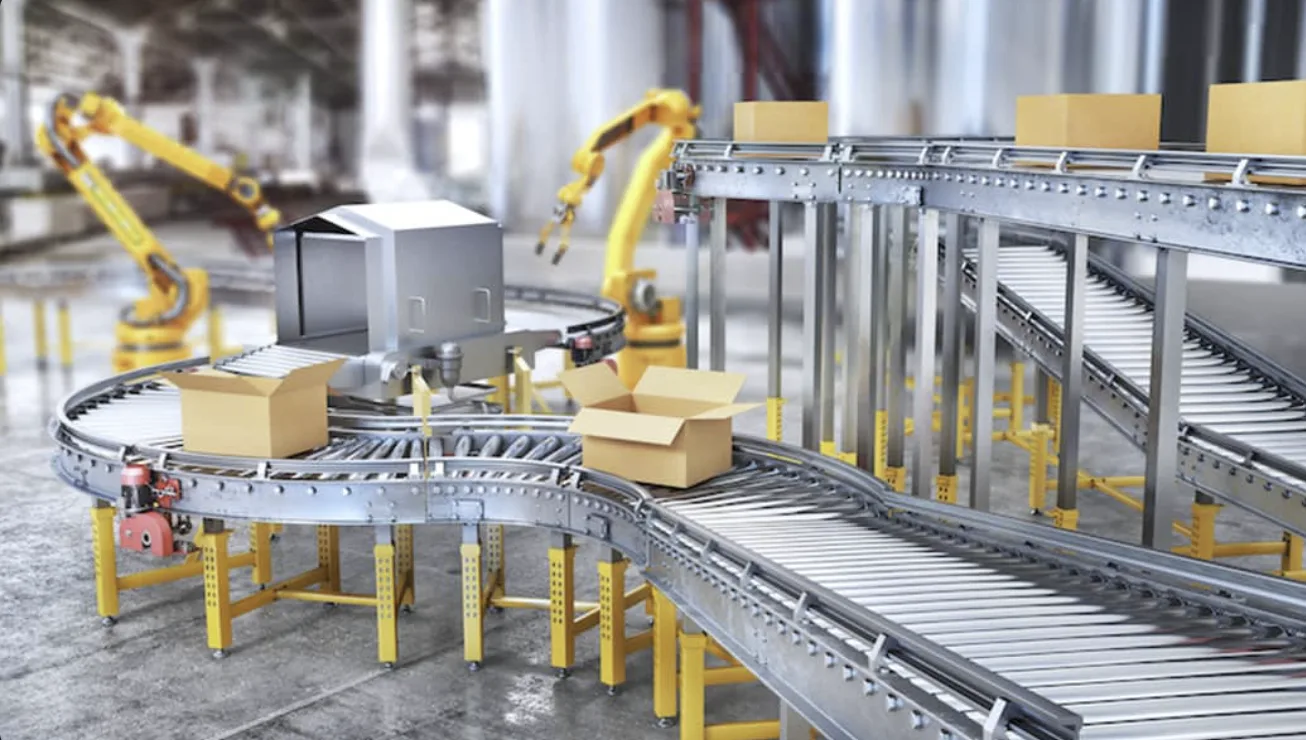

In die verpakkingsbedryf word pneumatiese silinders vir alles van kartonverseëling en etikettering tot hoëspoedsortering op vervoerbande gebruik. Hul vermoë om vinnige, herhalende lineêre beweging te verskaf is van kritieke belang vir die handhawing van hoë produksietempo's. Hierdie lugsilinders word dikwels geïntegreer in komplekse outomatiese stelsels wat presiese tydsberekening en koördinasie vereis.
Watter rol speel pneumatiese silinders in robotika en outomatiese samestelling?
Robotstelsels maak baie staat op pneumatiese aktuators vir hul arms, grypers en ander bewegende dele. Die liggewig en hoëspoed-aard van saamgeperste lugsilinders maak hulle ideaal vir die vinnige bewegings wat in outomatiese monteerlyne vereis word. Van die pluk en plaas van klein elektroniese komponente tot die sweis van groot motoronderdele, die pneumatiese silinder verskaf die nodige lineêre beweging vir 'n wye verskeidenheid robottake.
Waarom word pneumatiese silinders in die voedsel- en drankbedryf verkies?
Die voedsel- en drankbedryf het streng higiëne- en veiligheidsvereistes. Pneumatiese silinders word dikwels verkies omdat hulle skoon, saamgeperste lug eerder as hidrouliese vloeistof gebruik, wat voedselprodukte kan besoedel in die geval van 'n lek. Baie lugsilinders wat vir hierdie bedryf ontwerp is, is van vlekvrye staal gemaak en beskik oor gespesialiseerde seëls wat gereelde afspoelings met harde skoonmaakchemikalieë kan weerstaan.
Hoe om die regte pneumatiese silinder vir u toepassing te kies?
Die keuse van die ideale pneumatiese silinder vir jou spesifieke behoeftes vereis noukeurige oorweging van verskeie faktore. Die mark in 2026 bied 'n uiteenlopende reeks produkte, elk met unieke kenmerke en voordele. Om hierdie sleutelaspekte te verstaan, sal jou bemagtig om 'n ingeligte besluit te neem wat ooreenstem met jou industriële vereistes.
Wat is die belangrikste faktore om in ag te neem wanneer 'n pneumatiese silinder gekies word?
Wanneer u 'n pneumatiese silinder kies, moet u die volgende faktore in ag neem:
•Kragvereiste: Die hoeveelheid krag benodig vir jou toepassing sal die boorgrootte van die lugsilinder bepaal. Jy kan die krag bereken deur die formule te gebruik: Krag = Druk × Oppervlakte.
•Slaglengte: Die afstand wat die suier moet aflê, sal die slaglengte van die pneumatiese aktuator bepaal.
•Spoed en siklustyd: Die spoed waarteen die saamgeperste lugsilinder moet werk, sal die grootte van die lugpoorte en die tipe kleppe wat benodig word, bepaal.
•Omgewing: Die bedryfsomgewing sal die materiale en seëls bepaal wat vir die pneumatiese silinder benodig word. Byvoorbeeld, 'n afwas-omgewing sal vlekvrye staal en gespesialiseerde seëls vereis.
•Montagetipe: Die manier waarop die lugsilinder gemonteer word, sal die tipe monteerhakies en hardeware wat benodig word, bepaal.
Hoe om die krag wat benodig word vir 'n pneumatiese silinder te bereken?
Die berekening van die krag benodig vir 'n pneumatiese silinder is 'n eenvoudige proses. Die krag is gelyk aan die lugdruk vermenigvuldig met die oppervlakte van die suier. Byvoorbeeld, as jy 'n lugdruk van 6 bar (87 psi) en 'n suier met 'n deursnee van 50 mm (1,97 duim) het, sal die krag ongeveer 1 178 Newton (265 pond) wees. Dit is belangrik om beide die verlengings- en terugtrekkingskragte in ag te neem, aangesien die terugtrekkrag effens laer sal wees as gevolg van die area van die suierstang.
Wat is die mees algemene monteringstipes vir pneumatiese silinders?
Daar is verskeie algemene monteringstipes vir pneumatiese silinders, elk met sy eie voordele:
•Flensmontering: Dit is 'n eenvoudige en veilige manier om die lugsilinder op 'n plat oppervlak te monteer.
•Pivot Montage: Dit laat die pneumatiese aktuator toe om te draai, wat 'n groter omvang van beweging bied.
•Voetmontering: Dit is 'n algemene manier om die saamgeperste lugsilinder op 'n basis of raam te monteer.
•Sleutelmontering: Dit laat die pneumatiese silinder toe om op 'n pen te draai, wat 'n buigsame verbinding bied.
Gevolgtrekking: Die blywende belangrikheid van die pneumatiese silinder in outomatisering
In 2026 bly die pneumatiese silinder 'n noodsaaklike komponent vir die bereiking van betroubare, hoëspoed reguitlynbeweging in industriële outomatisering. Die eenvoud, duursaamheid en kostedoeltreffendheid daarvan maak dit die voorkeurkeuse vir 'n wye reeks toepassings, van eenvoudige materiaalhantering tot komplekse robotstelsels. Deur die verskillende tipes lugsilinders wat beskikbaar is te verstaan en die sleutelfaktore om in ag te neem wanneer jy een kies, kan jy jou industriële bedrywighede optimaliseer en groter doeltreffendheid en produktiwiteit bereik. Soos tegnologie aanhou vorder, sal die pneumatiese aktuator voortgaan om te ontwikkel, wat selfs groter werkverrigting en veelsydigheid bied vir die toekoms van vervaardiging.
Gereelde vrae
Watter pneumatiese komponent verskaf reguitlynbeweging?
Die pneumatiese silinder is die primêre komponent wat reguitlyn, lineêre beweging in 'n pneumatiese stelsel verskaf. Dit skakel die potensiële energie van saamgeperste lug om in kinetiese energie deur die beweging van 'n suier binne 'n silindriese loop.
Wat is die verskil tussen 'n pneumatiese silinder en 'n lugsilinder?
Die terme pneumatiese silinder en lugsilinder word dikwels uitruilbaar gebruik. Albei verwys na dieselfde meganiese toestel wat saamgeperste lug gebruik om lineêre beweging te skep.
Hoe lank hou pneumatiese silinders gewoonlik?
Die lewensduur van 'n pneumatiese silinder hang af van verskeie faktore, insluitend die bedryfsomgewing, die frekwensie van gebruik en die kwaliteit van die materiale en seëls. ’n Lugsilinder van hoë gehalte kan egter tipies miljoene siklusse hou met minimale instandhouding.
Kan pneumatiese silinders in afwas-omgewings gebruik word?
Ja, baie pneumatiese silinders is spesifiek ontwerp vir gebruik in afwas-omgewings. Hierdie lugsilinders is tipies gemaak van vlekvrye staal en beskik oor gespesialiseerde seëls wat gereelde skoonmaak met harde chemikalieë kan weerstaan.
Wat is die mees algemene oorsake van pneumatiese silinder mislukking?
Die mees algemene oorsake van pneumatiese silinderfout sluit in seëlslytasie, besoedeling van die lugtoevoer en onbehoorlike montering. Gereelde instandhouding en die gebruik van hoë-gehalte komponente kan help om hierdie probleme te voorkom en die lewensduur van jou pneumatiese aktuator te verleng.
