2/2 مقابل 3/2 صمام الملف اللولبي: شرح الاختلافات الرئيسية

2/2 مقابل 3/2 نظرة عامة على صمام الملف اللولبي

عند مقارنة صمامات الملف اللولبي 2/2 مقابل 3/2، يكمن الاختلاف الرئيسي في عدد المنافذ ووظائف التبديل. تُستخدم هذه الصمامات على نطاق واسع في أنظمة التحكم بالهواء المضغوط والسوائل، ويساعد فهم بنيتها على تحسين تصميم النظام وكفاءة استكشاف الأخطاء وإصلاحها.

وتشمل الاختلافات الهيكلية الرئيسية:

2/2 صمام الملف اللولبي  (صمام ثنائي الاتجاه)

يحتوي على منفذين وحالتين للتبديل (فتح/إغلاق)

يستخدم للتحكم البسيط في تشغيل/إيقاف السوائل

شائع في أنظمة عزل تدفق الماء والهواء والنفط

صمام الملف اللولبي 3/2 (صمام ثنائي الوضع ثلاثي الاتجاه)

يحتوي على 3 منافذ وحالتين للتبديل

يمكن تبديل التدفق بين العرض والإخراج والعادم

شائع في المحركات الهوائية والتحكم في الاسطوانة

التمييز الوظيفي الأساسي:

2/2 = صمام عزل بسيط

3/2 = صمام التحكم الاتجاهي

تعتبر هذه الاختلافات ضرورية عند اختيار نوع صمام الملف اللولبي لأنظمة التشغيل الآلي.

مبدأ العمل الاختلافات بين 2/2 و 3/2 الصمامات

يعتمد مبدأ التشغيل لصمام الملف اللولبي 2/2 مقابل صمام الملف اللولبي 3/2 على كيفية إعادة توجيه التخزين المؤقت الداخلي أو الحجاب الحاجز لتدفق السوائل.

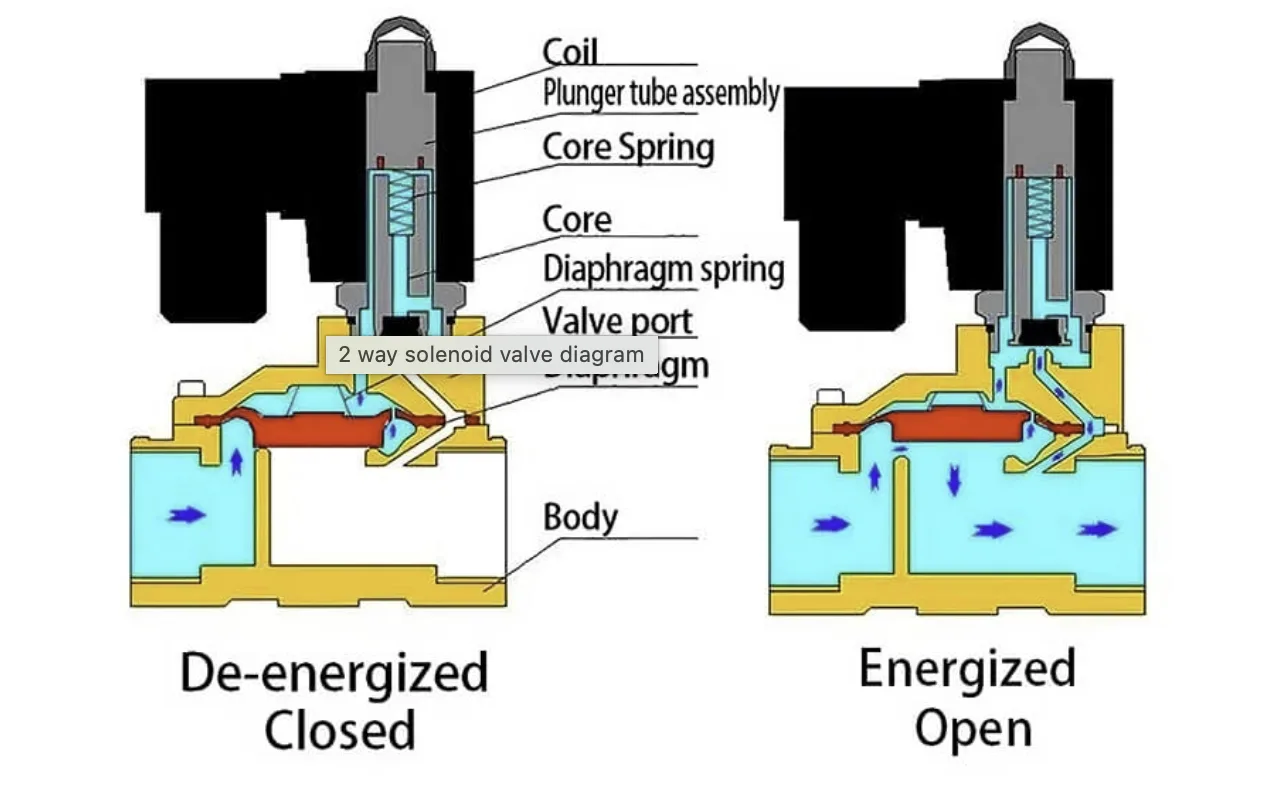

2/2 تشغيل صمام الملف اللولبي:

تنشيط: صمام يفتح مسار التدفق

إلغاء تنشيطه: يتم حظر التدفق بالكامل

يستخدم للتحكم المباشر في التشغيل/الإيقاف

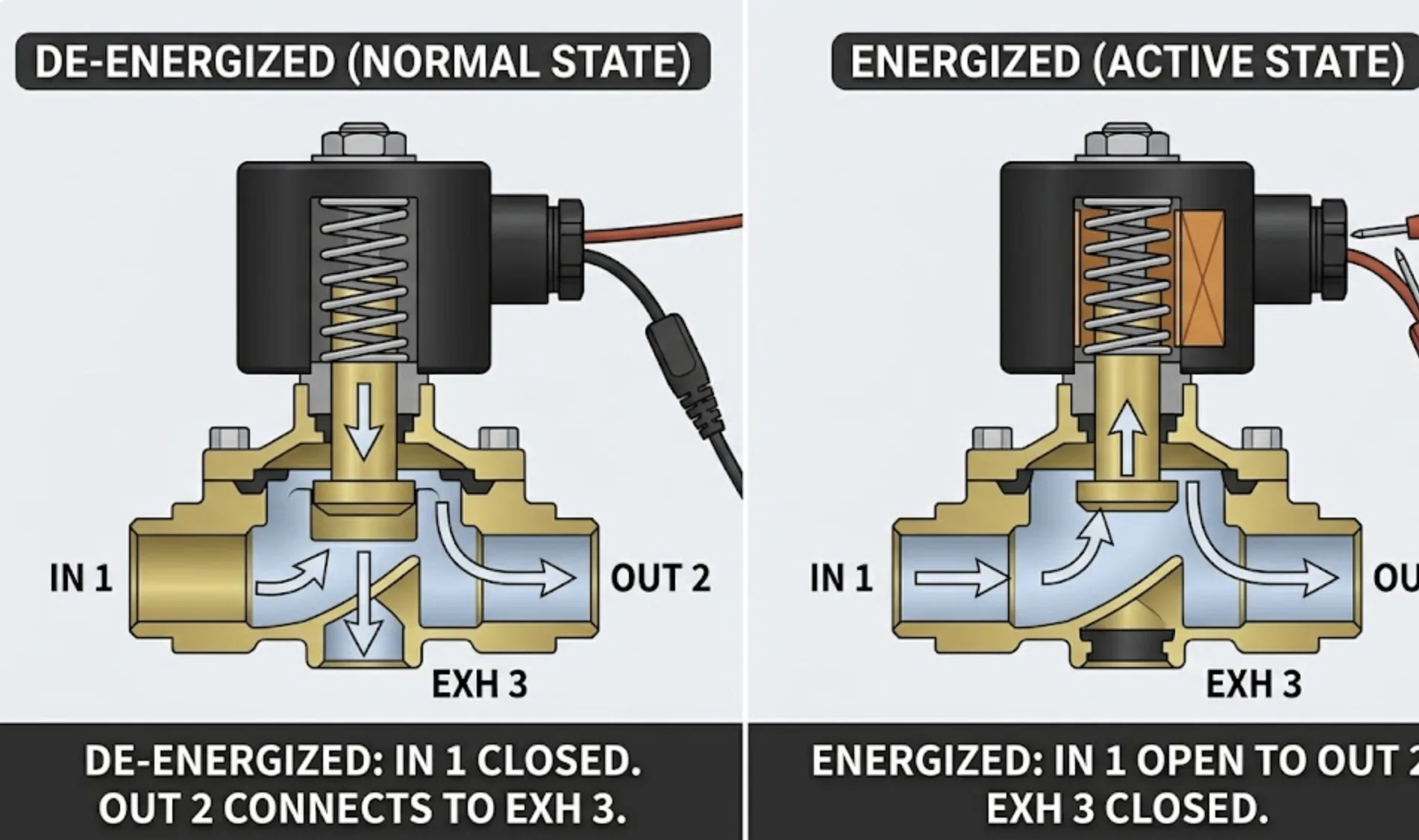

تشغيل صمام الملف اللولبي 3/2:

تنشيط: يربط منفذ الضغط بالإخراج

إلغاء تنشيطه: يتم تنفيس الإخراج أو حظره

تمكن التبديل الاتجاهي والتحكم في العادم

الميزة الوظيفية الرئيسية لنوع 3/2:

يسمح بالتحكم في الأسطوانات أحادية المفعول

يدعم التنفيس بدون مكونات إضافية

أكثر مرونة في تصميم الدوائر الهوائية

يساعد فهم أوضاع العمل هذه في اختيار التكوين المناسب لصمام الملف اللولبي الهوائي.

التطبيقات: متى يتم استخدام صمامات الملف اللولبي 2/2 مقابل 3/2

تتطلب الأنظمة الصناعية المختلفة أنواعًا مختلفة من الصمامات اعتمادًا على مدى تعقيد التحكم.

وتشمل التطبيقات النموذجية:

2/2 تطبيقات صمام الملف اللولبي:

أنظمة معالجة المياه

عزل تدفق النفط والغاز

التحكم في سوائل التبريد والتدفئة

أنظمة أتمتة بسيطة للإغلاق

3/2 تطبيقات صمام الملف اللولبي:

أنظمة التحكم بالأسطوانات الهوائية

ماكينات التعبئة والتغليف

مشغلات الأتمتة الصناعية

أنظمة التبديل الميكانيكية التي تعمل بالهواء

المبدأ التوجيهي للاختيار:

استخدم صمام 2/2 للتحكم في التدفق الأساسي/الإيقاف

استخدم صمام 3/2 للتحكم في الهواء الاتجاهي ووظائف التنفيس

يؤدي الاختيار الصحيح إلى تحسين الكفاءة وتقليل تعقيد النظام.

مزايا وقيود كل نوع من أنواع صمامات الملف اللولبي

توفر كل من صمامات الملف اللولبي 2/2 و3/2 فوائد فريدة اعتمادًا على احتياجات التطبيق.

مزايا صمامات الملف اللولبي 2/2:

هيكل بسيط وسهولة الصيانة

أداء إيقاف موثوق

انخفاض التكلفة واستهلاك الطاقة

حدود 2/2 صمامات:

لا يمكن التحكم في اتجاه التدفق

يقتصر على عمليات التشغيل/الإيقاف الأساسية

مزايا صمامات الملف اللولبي 3/2:

يدعم التبديل الاتجاهي

يتيح إطلاق العادم والضغط

مناسبة للأتمتة الهوائية

حدود 3/2 صمامات:

هيكل أكثر تعقيدا

تكلفة أعلى مقارنة بالنوعين 2/2

يساعد فهم هذه المقايضات في اختيار الحل المناسب لصمام الملف اللولبي الصناعي.

كيفية الاختيار بين 2/2 و3/2 صمامات الملف اللولبي

يعتمد اختيار الصمام الصحيح على متطلبات النظام ومنطق التحكم.

وتشمل عوامل الاختيار الرئيسية:

• نوع السائل (هواء، ماء، زيت، غاز)
• وظيفة التحكم المطلوبة (تشغيل/إيقاف مقابل التحكم الاتجاهي)
• ضغط النظام ومعدل التدفق
• تعقيد الأتمتة
• قيود المساحة والتكلفة

قاعدة عملية:

• اختر صمام الملف اللولبي 2/2 للعزل والإغلاق البسيط
• اختر صمام الملف اللولبي 3/2 لأنظمة التحكم في الاتجاه الهوائي

يؤدي الاختيار الصحيح إلى تحسين استقرار النظام وتقليل تكاليف الصيانة على المدى الطويل.

التعليمات

ما هو الفرق الرئيسي بين صمامات الملف اللولبي 2/2 و 3/2؟

يتحكم الصمامان 2/2 في تدفق التشغيل/الإيقاف البسيط، بينما يتحكم الصمامان 3/2 أيضًا في الاتجاه والعادم.

هل يمكن لصمام 2/2 أن يحل محل صمام 3/2؟

لا، لأن الصمامين 2/2 لا يمكنهما توفير وظائف التبديل الاتجاهي أو التنفيس.

أين يتم استخدام صمامات الملف اللولبي 3/2 بشكل شائع؟

وهي تستخدم بشكل رئيسي في الأنظمة الهوائية والتحكم في الأسطوانة أحادية الفعل.

أي صمام هو أبسط في التصميم؟

صمام الملف اللولبي 2/2 أبسط وأكثر إحكاما في الهيكل.

ما هو أكثر تنوعا، 2/2 أو 3/2 صمام؟

يعد صمام الملف اللولبي 3/2 أكثر تنوعًا نظرًا لقدرته على التحكم في الاتجاه.
