كيف يعمل صمام الملف اللولبي？

ما هو صمام الملف اللولبي؟

A صمام الملف اللولبي هو جهاز تحكم آلي يستخدم القوة الكهرومغناطيسية للتحكم في تدفق السوائل أو الغازات. وهو مكون أساسي في أنظمة الهواء المضغوط والهيدروليكي وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والري وأنظمة الأتمتة الصناعية. فهو يحول الطاقة الكهربائية إلى حركة ميكانيكية للتحكم في فتح وإغلاق قنوات السوائل، مما يضمن التشغيل الفعال والموثوق للأنظمة الآلية.

يعد فهم الأنواع المختلفة من صمامات الملف اللولبي ومكوناتها الهيكلية ومبادئ عملها أمرًا بالغ الأهمية لمجموعات المستهلكين المختلفة التي تقوم بتصميم وصيانة وتحسين الأنظمة الهوائية.

كيف يعمل صمام الملف اللولبي؟

لفهم مبدأ عمل صمام الملف اللولبي، من الضروري أولاً فهم مكوناته الهيكلية. يتكون صمام الملف اللولبي بشكل أساسي من المكونات الأساسية الثلاثة التالية:

الملف - يولد مجال مغناطيسي عندما يمر تيار كهربائي من خلاله.

المكبس/قلب الصمام - يتحرك تحت تأثير القوة المغناطيسية، ويفتح أو يغلق الصمام.

جسم الصمام - يحمل الوسط ويشكل قناة التدفق.

تعمل هذه المكونات معًا لتمكين صمام الملف اللولبي من الاستجابة بسرعة لإشارات التحكم، مما يوفر تحكمًا دقيقًا في السوائل للأسطوانات أو المحركات أو أنظمة الأنابيب.

مبدأ العمل لأنواع مختلفة من صمامات الملف اللولبي

يمكن تصنيف صمامات الملف اللولبي حسب الوظيفة إلى أنواع تعمل بشكل مباشر وأنواع تعمل بالتشغيل التجريبي، ومن خلال الهيكل إلى وحيد المفعول  و الفعل المزدوج أنواع.



التمثيل المباشر: تعمل القوة الكهرومغناطيسية مباشرة على تشغيل قلب الصمام لفتح أو إغلاق الصمام. يمكن لهذا النوع التحكم في التدفق دون الاعتماد على ضغط النظام، مما يجعله مناسبًا للأنظمة ذات التدفق المنخفض أو الضغط المنخفض.



تعمل بالطيار / غير مباشر: يتم تشغيل الصمام الرئيسي بواسطة الضغط المتوسط ​​للنظام. يتحكم صمام الملف اللولبي في منفذ تجريبي صغير، مما يسمح للضغط بتشغيل الصمام الرئيسي. مناسبة لأنظمة التدفق العالي أو الضغط العالي، مع استهلاك منخفض للطاقة.

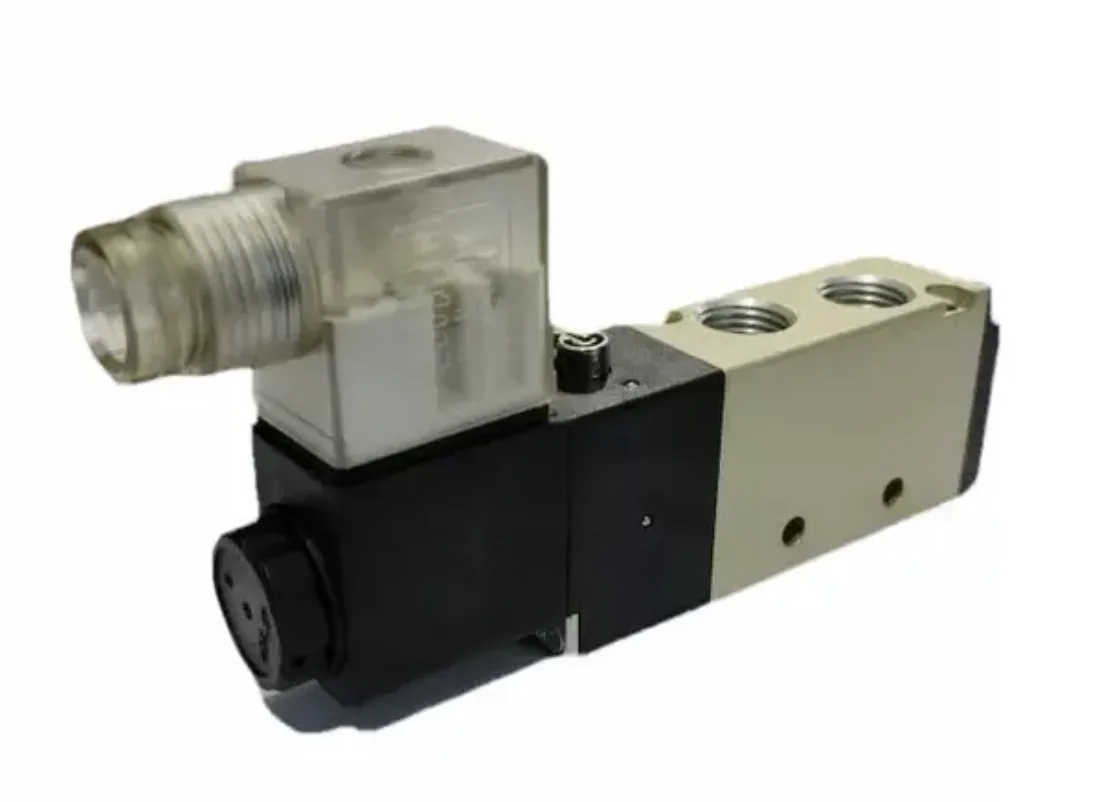

التمثيل المفرد: يتحكم ملف لولبي واحد فقط في فتح الصمام. يعود الصمام إلى موضعه الأصلي عن طريق ضغط الزنبرك أو النظام عند انقطاع التيار الكهربائي. مناسب لتطبيقات السلامة التي تتطلب حالة افتراضية مفتوحة أو مغلقة.

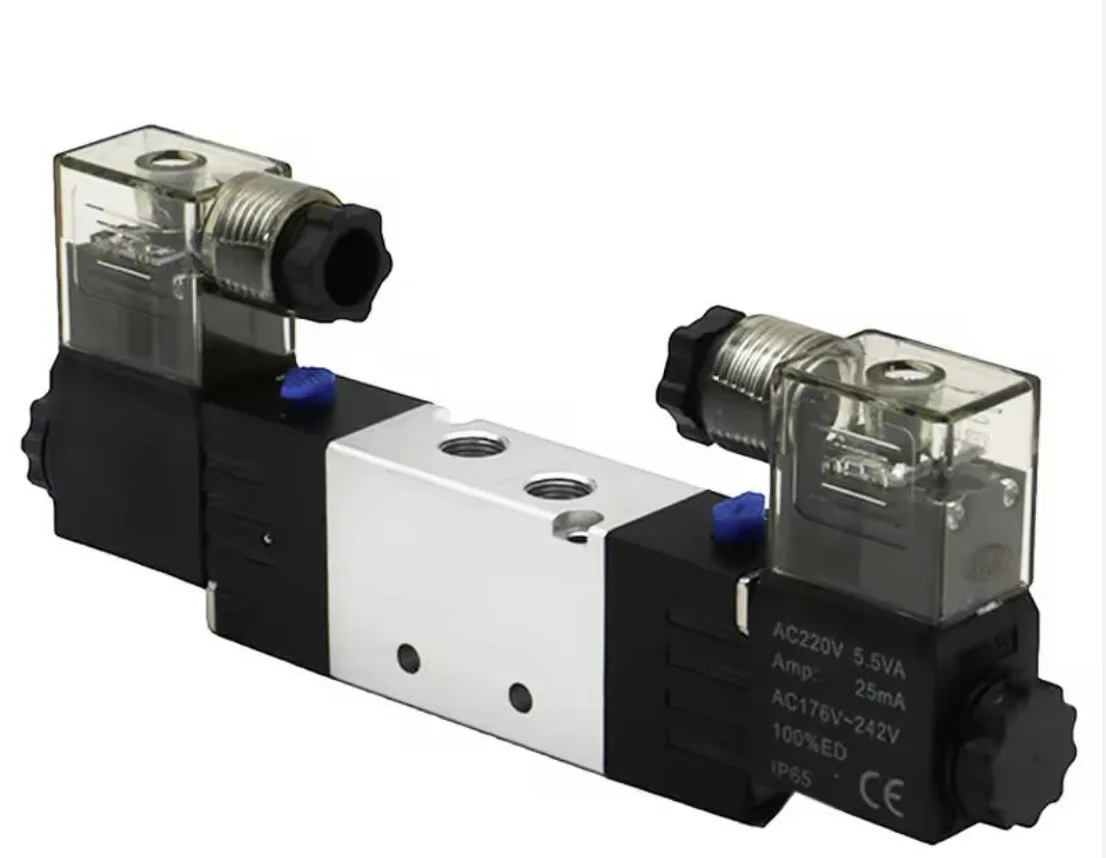

مزدوج المفعول: مجهزة بملفين لولبيين، واحد للفتح والآخر للإغلاق. لا يلزم إرجاع الزنبرك، مما يتيح التحكم في التشغيل عالي التردد، وهو مثالي للأسطوانات أو الأنظمة مزدوجة الفعل التي تتطلب تحكمًا دقيقًا.



أنواع أخرى من صمام الملف اللولبي:

2/2 صمام الملف اللولبي : أبسط صمام تشغيل/إيقاف، يتحكم في التدفق في اتجاه واحد أو في دائرة بسيطة.

3/2 صمام الملف اللولبي : ثلاثة منافذ، موقعان، تستخدم للتحكم في الأسطوانة أحادية المفعول مع مدخل واحد، وعادم واحد، ومخرج واحد.

4/2 صمام الملف اللولبي : أربعة منافذ، في موقعين، تتحكم في تمديد وسحب الأسطوانات مزدوجة الفعل.

4/3 صمام الملف اللولبي : أربعة منافذ، وثلاثة أوضاع، مع وظيفة تعليق أو عادم محايدة لتحسين سلامة النظام.

5/2 صمام الملف اللولبي : خمسة منافذ، موقعان، تستخدم للأسطوانات المعقدة مزدوجة الفعل أو الدوائر الهوائية متعددة المحركات.

5/3 صمام الملف اللولبي : خمسة منافذ، ثلاثة مواضع، تدعم التبديل متعدد القنوات للتحكم عالي التردد أو التحكم المنسق متعدد الأسطوانات.

تطبيقات صمامات الملف اللولبي في الأنظمة الهوائية

تُستخدم صمامات الملف اللولبي عادةً مع الأسطوانات والتركيبات الهوائية وأنابيب الهواء لتحقيق التشغيل الآلي:

التحكم في الاسطوانة: يتحكم في تمديد وتراجع الأسطوانات أحادية الفعل أو مزدوجة الفعل.

الأتمتة الصناعية: يتحكم بدقة في معدلات تدفق السائل أو الغاز في خطوط التجميع وآلات الفرز وأنظمة التعبئة والتغليف.

الري ومعالجة المياه: يقوم بضبط تدفق المياه عن بعد وتلقائيًا للتحكم الذكي.

يعتمد الاختيار بين صمامات الملف اللولبي ذات الفعل المباشر أو التي تعمل بالدليل، أو أحادية الفعل أو مزدوجة الفعل، على معدل تدفق النظام، والضغط، وتردد التشغيل.

مزايا واعتبارات الصيانة للصمامات اللولبية

المزايا:

استجابة سريعة، تحكم دقيق، مناسب لخطوط الإنتاج الآلية.

هيكل مدمج، تصميم وحدات، سهولة التركيب والصيانة.

يدعم التشغيل عن بعد عبر الإشارات الكهربائية، مما يحسن مستويات أتمتة النظام.



اعتبارات الصيانة:

حساسة للشوائب. يوصى بتركيب مرشح هوائي لضمان النظافة.

تعتمد على إمدادات الطاقة. تُغلق الصمامات المغلقة عادةً تلقائيًا عند انقطاع التيار الكهربائي، في حين أن الصمامات المفتوحة عادةً قد تشكل خطرًا على السلامة عند انقطاع التيار الكهربائي.

قم بفحص قلب الملف والصمام بانتظام لإطالة عمر الخدمة.

مقدمة لأهمية صمامات الملف اللولبي

صمامات الملف اللولبي هي "مكونات التحكم الأساسية" في الهوائية والهيدروليكية  أنظمة. يعد فهم الأنواع المختلفة من صمامات الملف اللولبي — أحادية الفعل/ مزدوجة الفعل، ذات الفعل المباشر/ التي تعمل بالتشغيل الدليلي — ومبادئ عملها أمرًا بالغ الأهمية لتحسين أداء النظام.

يضمن اختيار صمام الملف اللولبي المناسب التشغيل الموثوق والفعال والدقيق للأسطوانات والمحركات وأنظمة الأنابيب، مما يجعله مكونًا رئيسيًا لا غنى عنه في أنظمة الأتمتة الحديثة.
