تشحيم المكونات الهوائية
يؤدي التشحيم المناسب للأسطوانات الهوائية إلى تقليل تآكل الختم، وتقليل الاحتكاك، وتحسين اتساق الضرب، ويساعد على منع الفشل المبكر. المبدأ الأساسي بسيط: قم بتشحيم الأسطوانات الهوائية فقط عندما يتطلب تصميم الأسطوانة ومواد الختم وتوجيهات الشركة المصنعة التشحيم. يتم تشحيم العديد من الأسطوانات الحديثة مسبقًا مدى الحياة، بينما قد تحتاج الأسطوانات القديمة أو شديدة التحمل إلى تزييت خط الهواء الخاضع للتحكم أو خدمة التشحيم الدورية.
يمكن أن يؤدي التشحيم غير الصحيح إلى إتلاف الأختام وجذب الملوثات وإبطاء استجابة المشغل. وفقا ل وزارة الطاقة الأمريكية توجيه الهواء المضغوط وسوء معالجة الهواء والتسرب يزيد من تكلفة الصيانة وهدر الطاقة. الهواء النظيف والجاف والمشحم بشكل صحيح يدعم الحركة الموثوقة ويقلل وقت التوقف عن العمل. بالنسبة للمكونات البديلة، تتضمن الخيارات الشائعة ملحقات اسطوانة هوائية , وحدة تحضير الهواء , وحدة FRL , تشحيم هوائي, أختام اسطوانة الهواء ، و التجهيزات الهوائية الصناعية .
لماذا يعتبر تشحيم الأسطوانات الهوائية مهمًا في أنظمة أتمتة الهواء
تقوم أسطوانة هوائية بتحويل الهواء المضغوط إلى حركة خطية. تنزلق أختام المكبس الداخلية وأختام القضيب والمحامل وأسطح التوجيه خلال كل دورة. بدون التشحيم الصحيح، يرتفع الاحتكاك ويزداد تآكل الجزيئات.
يوفر التشحيم أربع فوائد قابلة للقياس:
-
يقلل من تآكل الختم أثناء ركوب الدراجات المتكررة
-
يخفض حركة الانزلاق عند السرعة المنخفضة
-
يحمي أسطح القضبان والتجويف من التآكل
-
يطيل فترات الصيانة في الخدمة ذات الدورة العالية
ال موارد السلامة الخاصة بإدارة السلامة والصحة المهنية (OSHA). أكد أيضًا على الصيانة الوقائية لأن فشل المعدات الهوائية يمكن أن يؤدي إلى مخاطر القرص والحركة. أداء الأسطوانة المستقر يدعم تشغيل الماكينة بشكل أكثر أمانًا.
| تأثير التشحيم | النتيجة التشغيلية | فائدة الصيانة |
|---|---|---|
|
انخفاض الاحتكاك |
حركة أكثر سلاسة |
تآكل أقل للختم |
|
فيلم السطح |
حماية أفضل |
عمر أطول للمكونات |
|
انخفاض السحب |
استجابة أسرع |
انخفاض استهلاك الهواء |
|
الحد من الضوضاء |
السكتة الدماغية أكثر هدوءا |
تشخيص أفضل |
هل تحتاج جميع الأسطوانات الهوائية إلى التشحيم؟
لا تتطلب كل أسطوانة هوائية مادة تشحيم إضافية. العديد من أسطوانات ISO والأسطوانات المدمجة تغادر المصنع بشحم داخلي دائم. غالبًا ما يذكر المصنعون أنه بمجرد ظهور رذاذ الزيت الخارجي، يجب أن يستمر التشحيم المستمر لأن الأختام تتكيف مع طبقة الزيت.
تحقق من ثلاثة عوامل قبل إضافة مواد التشحيم:
-
دليل اسطوانة أو ورقة البيانات الفنية
-
مواد الختم مثل NBR، PU، أو FKM
-
دورة العمل والبيئة
ال المعهد الوطني للمعايير والتكنولوجيا (NIST) يسلط الضوء بانتظام على الصيانة الوقائية واتساق القياس عبر الأنظمة الصناعية. يمكن أن يؤدي استخدام مواد التشحيم دون التحكم في المواصفات إلى تقليل الاتساق بدلاً من تحسينه.
أفضل مواد التشحيم لأسطوانات الهواء واسطوانات الهواء
عادةً ما يكون أفضل زيت تشحيم للأسطوانات الهوائية هو زيت هوائي خفيف ذو أساس معدني أو زيت صناعي معتمد من الشركة المصنعة مع إضافات مضادة للتآكل. الشحوم الثقيلة غير مناسبة بشكل عام لأنظمة رذاذ خطوط الهواء لأن الانحلال ضعيف.
استخدم دليل الاختيار هذا:
| حالة الاسطوانة | زيوت التشحيم الموصى بها | ملحوظات |
|---|---|---|
|
اسطوانة المصنع القياسية |
زيت معتمد من الشركة المصنعة |
التحقق من توافق الختم |
|
أتمتة عالية الدورة |
مجموعة زيت هوائي خفيف ISO VG |
تسليم ضباب مستقر |
|
الطعام أو المنطقة النظيفة |
مواد التشحيم المتخصصة المعتمدة |
التحقق من قواعد الامتثال |
|
الخدمة اليدوية لسطح القضيب |
شحم واقي رقيق |
استخدم باعتدال |
تجنب زيت محرك السيارات أو الرذاذ المخترق أو الزيت المعتمد على المذيبات. قد تؤدي هذه السوائل إلى تضخم الأختام أو غسل شحوم المصنع.

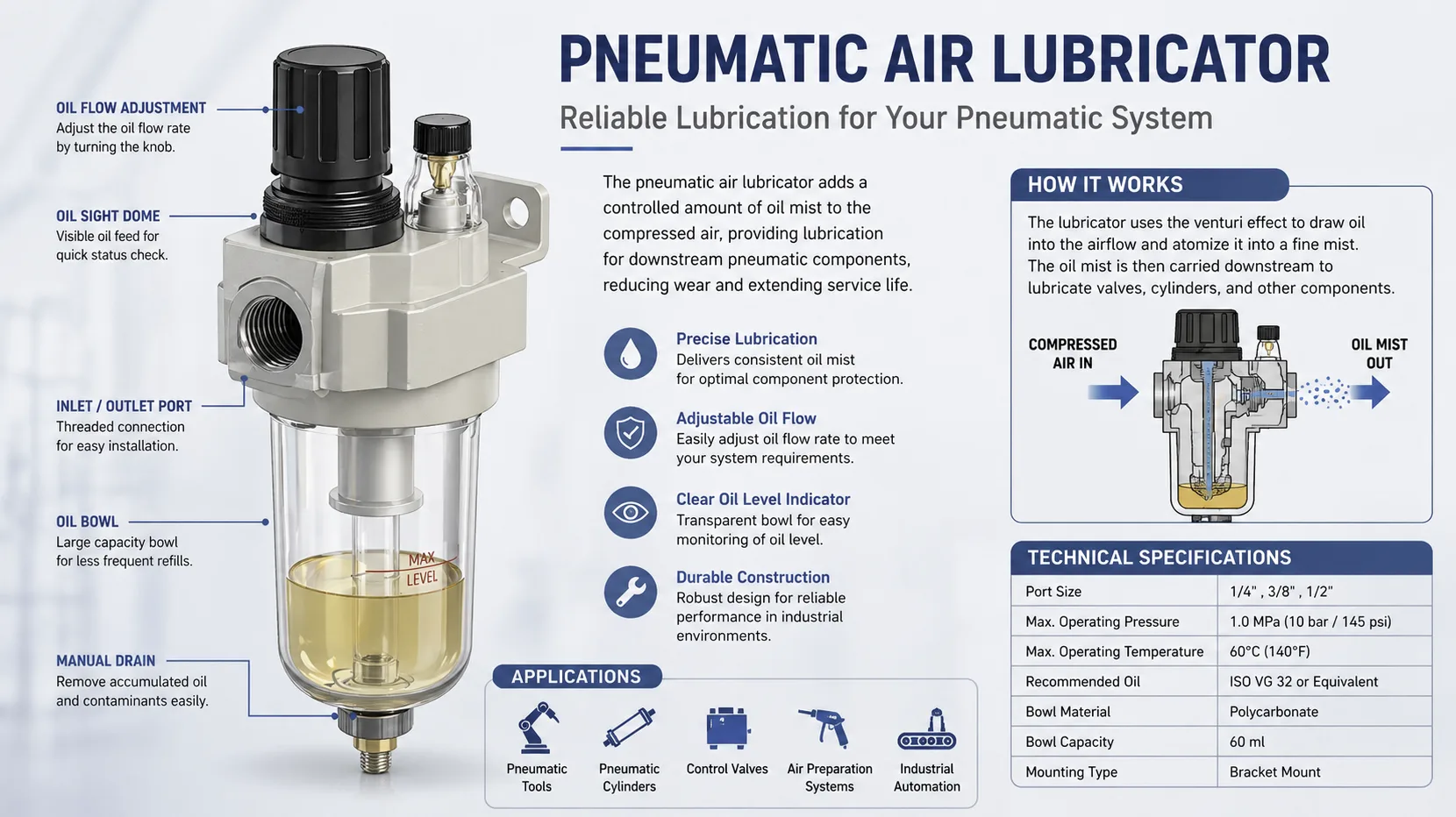

بالنسبة لأنظمة الإمداد، تقوم العديد من المصانع بتثبيت مشحم خط الهواء أو مرشح التشحيم المنظم حَشد.
كيفية تشحيم الأسطوانات الهوائية بشكل صحيح خطوة بخطوة
يبدأ التشحيم الصحيح بالهواء النظيف. يؤدي الماء والصدأ والغبار إلى تقصير عمر الختم بشكل أسرع من نقص الزيت في العديد من الأنظمة.
طريقة تزييت خط الهواء
-
عزل إمدادات الهواء وخفض الضغط على الخط.
-
املأ وعاء التشحيم بالزيت الهوائي المعتمد.
-
ضبط معدل التنقيط وفقا لطلب التدفق.
-
أعد تشغيل المعدات ولاحظ تسليم الضباب في اتجاه مجرى النهر.
-
تحقق من أن حركة الأسطوانة تظل سلسة وقابلة للتكرار.
طريقة خدمة الاسطوانة اليدوية
-
اسحب القضيب بالكامل.
-
تنظيف القضيب المكشوف بقطعة قماش خالية من الوبر.
-
ضع طبقة رقيقة على سطح القضيب إذا سمحت الشركة المصنعة بذلك.
-
قم بالدوران ببطء عدة مرات.
-
قم بإزالة مواد التشحيم الزائدة لمنع تراكم الغبار.
ال موارد السلامة الصناعية NIOSH لاحظ أن القفل والتحكم في الطاقة المخزنة يظلان ضروريين أثناء أعمال الصيانة.
ما مقدار التشحيم الذي تحتاجه الأسطوانة الهوائية؟
الإفراط في التشحيم هو خطأ شائع. يمكن أن ينتقل الزيت الزائد إلى الصمامات وكاتم الصوت وأجهزة الاستشعار ومناطق المنتج. قد يتسبب نقص التشحيم في حدوث حركة متشنجة أو تآكل الختم الجاف.
استخدم هذه المؤشرات:
-
القليل جدًا من التشحيم: الصرير والتردد وبطء عودة السكتة الدماغية
-
الكثير من التشحيم: تفريغ الزيت، وتراكم الغبار اللزج، وتشبع كاتم الصوت
-
التشحيم الصحيح: سرعة ثابتة، حركة هادئة، أثر عادم نظيف
ال منظمة معايير الأيزو تنشر المعايير المستخدمة على نطاق واسع لاختبار المكونات الهوائية واتساق النظام. تعتبر الكمية الخاضعة للرقابة أكثر أهمية من إضافة الزيت العشوائي المتكرر.
الأخطاء الشائعة في تشحيم الأسطوانات الهوائية
تأتي العديد من حالات الفشل من ممارسات خاطئة وليس من سوء الأجهزة.
| خطأ | مخاطرة | ممارسة أفضل |
|---|---|---|
|
استخدام الزيت العشوائي |
تلف الختم |
استخدم زيت هوائي معتمد |
|
لا الترشيح |
تآكل الأوساخ |
تثبيت وحدة التصفية |
|
معدل التنقيط الزائد |
تلوث الصمام |
أداة التشحيم ذات الضبط الدقيق |
|
خلط الشحوم والزيت |
تشكيل الحمأة |
تنظيف قبل التغيير |
|
تجاهل التسريبات |
نفايات الهواء |
إصلاح الأختام والتجهيزات |
يؤدي تسرب الهواء المضغوط أيضًا إلى زيادة التكلفة. ال وزارة الطاقة يشير إلى أن التسرب يمكن أن يمثل حصة كبيرة من خسائر الهواء المضغوط التي يمكن تجنبها في المصانع.
كيفية بناء نظام تزييت هوائي موثوق

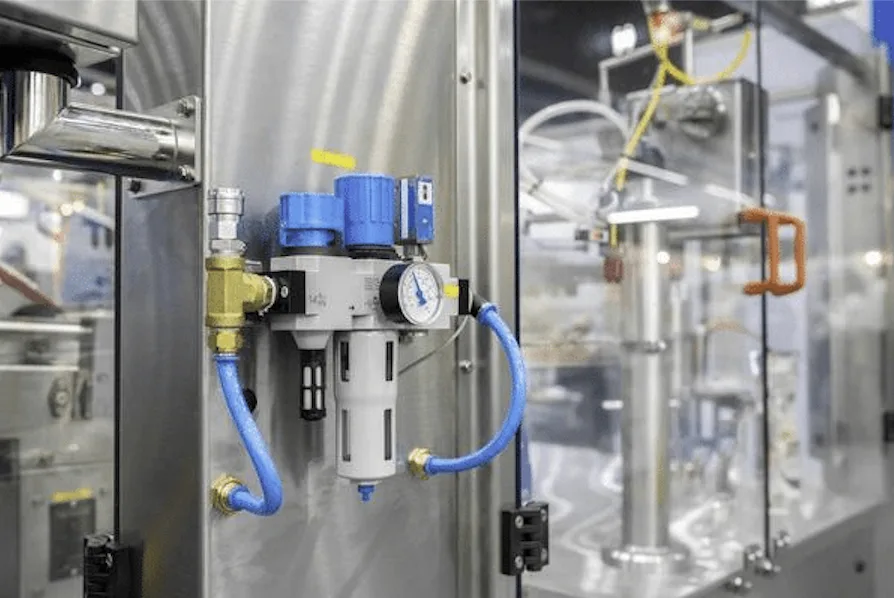

غالبًا ما يكون أداء قطار تحضير الهواء الكامل أفضل من عملية التشحيم وحدها. التسلسل القياسي:
-
يقوم الفلتر بإزالة الجسيمات والمكثفات
-
منظم يستقر ضغط العمل
-
يقوم جهاز التشحيم بقياس رذاذ الزيت عند الحاجة
-
توفر الأنابيب النظيفة هواءً مكيفًا
يُباع هذا الترتيب عادةً على أنه وحدة الجمع FRL . بالنسبة لمشاريع استبدال الأسطوانات، تظل مطابقة حجم التجويف والشوط وحجم المنفذ على نفس القدر من الأهمية.
الاستنتاج الرئيسي: الهواء الجاف النظيف هو الأولوية الأولى؛ يعتبر الزيت المضاف هو الأولوية الثانية فقط عندما تتطلب مواصفات الأسطوانة ذلك.
التعليمات
1. هل يمكن استخدام WD-40 لتليين الأسطوانات الهوائية؟
إن WD-40 ليس مادة تشحيم مخصصة للأسطوانة الهوائية. قد يكون بمثابة منظف أو مخترق مؤقت، ولكنه ليس مادة التشحيم المفضلة طويلة المدى للأختام ومكونات الهواء الداخلية. استخدم الزيت الهوائي المعتمد من قبل الشركة المصنعة بدلاً من ذلك.
2. كم مرة يجب تشحيم الأسطوانات الهوائية؟
يعتمد الفاصل الزمني للتزييت على معدل الدورة وجودة الهواء والحمل وتصميم الأسطوانة. بعض الأسطوانات المشحمة مسبقًا لا تحتاج إلى زيت إضافي لسنوات. قد تتطلب أنظمة الخدمة الشاقة المزودة بأدوات التشحيم إعادة ملء الوعاء بشكل دوري وفحصًا شهريًا.
3. ماذا يحدث إذا تم تشحيم أسطوانة الهواء بشكل زائد؟
يمكن أن يؤدي استخدام الكثير من مواد التشحيم إلى إتلاف الصمامات، وتلويث أجهزة الاستشعار، وسد كواتم الصوت، وجمع الغبار على أسطح القضبان. قد يصل الزيت الزائد أيضًا إلى المنتجات أثناء التعبئة والتغليف أو العمليات النظيفة. الجرعة الخاضعة للرقابة أكثر أمانا من الجرعات الثقيلة.
4. هل الشحوم أفضل من الزيت لأسطوانات الهواء؟
عادة ما يكون الزيت أفضل لتزييت خطوط الهواء لأن الزيت يتفتت إلى ضباب. قد يكون الشحم مفيدًا لمحامل قضبان معينة أو نقاط خدمة يدوية إذا تمت الموافقة عليه من قبل الشركة المصنعة. لا يوصى بتعبئة الشحوم العشوائية الداخلية.
5. لماذا لا تزال أسطوانة الهواء المشحمة تتحرك ببطء؟
يمكن أن تأتي الحركة البطيئة من الضغط المنخفض، أو كاتم الصوت المسدود، أو الأنابيب الصغيرة الحجم، أو الأختام البالية، أو عدم محاذاة الحمل الجانبي، أو الصمامات الملوثة. يساعد التشحيم على التحكم في الاحتكاك، لكنه لا يستطيع تصحيح تقييد التدفق أو اختلال المحاذاة الميكانيكية.
