في أي نظام الأتمتة الصناعية، صمامات التحكم الاتجاهية (DCVs) بمثابة "العقل" أو "شرطة المرور". فهي تحدد مسار الهواء المضغوط، وتحدد متى وأين تمتد الأسطوانة أو يتم تنشيط نظام التفريغ. سواء كنت تصمم آلة جديدة أو تحافظ على خط إنتاج عالمي، فإن إتقان هذه الجوانب الخمسة الأساسية يعد أمرًا ضروريًا لتحقيق أقصى قدر من الكفاءة.
المقال التالي يقدم مقدمة مفصلة ل صمامات التحكم الاتجاهية ، تغطي بهم الأنواع ومبادئ العمل والأحجام والمواد وإجراءات التثبيت والتشغيل والصيانة .
ما هي أنواع صمامات التحكم الاتجاهي؟
التصنيف حسب الموانئ والمواقف:
صمامات 3/2 اتجاه: يستخدم عادةً للتحكم في الأسطوانات أحادية الفعل.
صمامات 5/2 اتجاه: معيار الصناعة للتحكم في الأسطوانات مزدوجة المفعول.
صمامات 5/3 اتجاهات: يتميز بوضع مركزي (مغلق، أو ضغط، أو مركز عادم) لتعزيز السلامة والتوقف المتوسط.

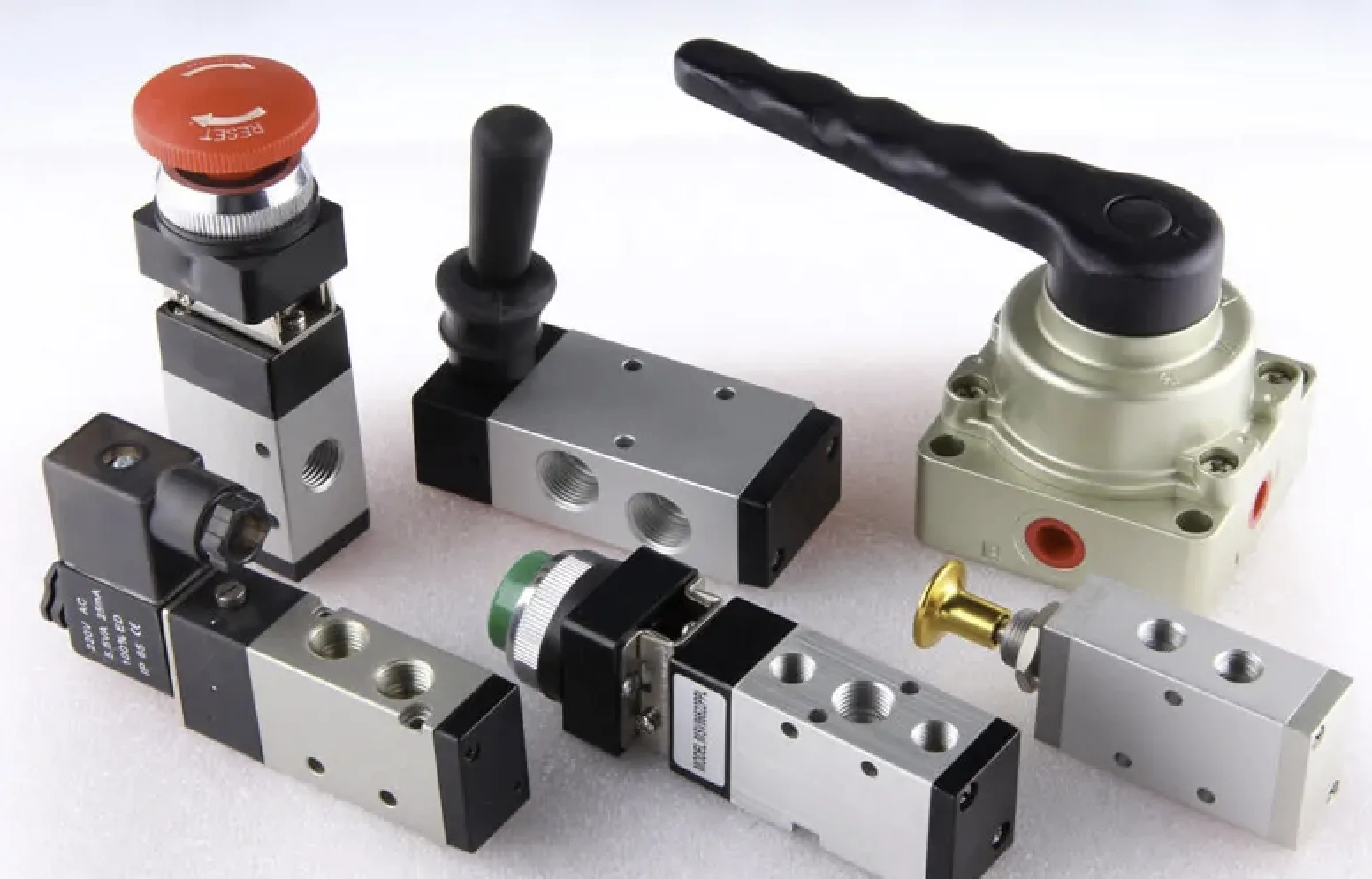

التصنيف حسب طريقة التشغيل:

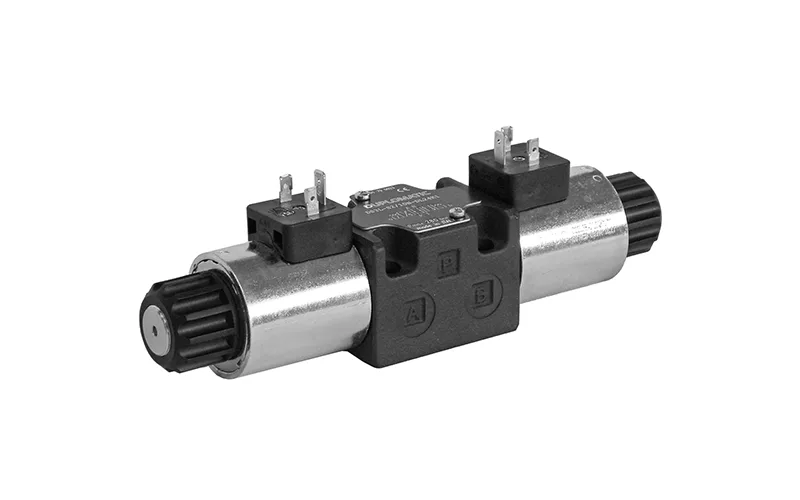

تشغيل الملف اللولبي: أوقات استجابة سريعة وتكامل سهل مع PLCs.
طيارة جوية: مثالية للبيئات الخطرة أو المقاومة للانفجار حيث تكون الكهرباء مقيدة.
يدوي / ميكانيكي: تُستخدم صمامات الرافعة أو الزر أو دواسة القدم للتوقف في حالات الطوارئ أو المهام اليدوية البسيطة.
كيف يعملون؟
-
المنطق الداخلي: نظرة عامة على التخزين المؤقت مقابل القفاز التصاميم وكيف يغير التحول الداخلي مسار الهواء.
-
مفتوح عادة (NO) مقابل مغلق عادة (NC): فهم الحالات الأولية وتأثيرها على سلامة الدائرة.
-
التمثيل المباشر مقابل التشغيل التجريبي: يعد التصرف المباشر مثاليًا للتطبيقات منخفضة التدفق، بينما تستخدم الصمامات التي يتم تشغيلها بشكل تجريبي ضغط النظام للمساعدة في التبديل، وهي مثالية للطلبات الأكبر ذات الضغط العالي.
الأحجام والمواد
-
التحجيم ومعدل التدفق (Cv / Qn):
-
مطابقة أحجام المنافذ (M5، 1/8″، 1/4″، 1/2″) لاستهلاك نظامك.
-
لماذا يؤدي الحجم غير المناسب إلى تباطؤ أوقات الدورة أو إهدار الطاقة.
-
-
مواد الجسم:
-
سبائك الألومنيوم: خفيفة الوزن ودائمة. الذهاب إلى الاستخدام الصناعي القياسي.
-
الفولاذ المقاوم للصدأ: ضروري لتجهيز الأغذية أو البيئات الطبية أو الكيميائية شديدة التآكل.
-
البلاستيك الهندسي: يستخدم لتطبيقات الغرف النظيفة الحساسة للوزن أو المحددة.
-
-
الأختام والمتانة: أداء NBR مقابل Viton (FKM) في نطاقات درجات حرارة مختلفة.
التثبيت والتشغيل
-
تركيب أفضل الممارسات: تجنب المناطق ذات الاهتزازات العالية وضمان إمكانية الوصول لصيانة المجمع (بنك الصمامات).
-
الأنابيب والوصلات:
-
الاستخدام السليم للمواد المانعة للتسرب لمنع دخول الحطام إلى جسم الصمام.
-
أهمية كاتم الصوت/كاتم الصوت : تقليل الضوضاء أثناء تصفية هواء العادم.
-
-
قائمة التحقق من التكليف: اختبار الضغط، والتحقق من التجاوز اليدوي، واستكشاف أخطاء الإشارات الكهربائية وإصلاحها.
الصيانة والرعاية
جودة الهواء هي كل شيء: التأثير المباشر لل وحدة FRL (فلتر، منظم، مشحم) على طول عمر الصمام.
قائمة التفتيش الروتيني:
كشف التسرب: التحقق من وجود أختام بالية أو تركيبات فضفاضة.
الصحة الكهربائية: مراقبة ملفات الملف اللولبي لارتفاع درجة الحرارة أو تعب الاتصال.
الاستراتيجية الوقائية: الانتقال من "الإصلاح عند الفشل" إلى "الاستبدال المجدول" بناءً على عدد الدورات لتقليل وقت التوقف عن العمل.
اختيار الحق التحكم الاتجاهي الصمام وصيانته بشكل احترافي يقلل من وقت التوقف عن العمل وتكاليف الطاقة بشكل كبير. باعتبارنا متخصصين في المكونات الهوائية، فإننا نقدم حلولًا عالية الأداء مصممة خصيصًا لتلبية احتياجات الأتمتة الخاصة بك.
التعليمات
ما هي الأنواع الرئيسية لصمامات التحكم الاتجاهي؟
-
التكوينات: 3/2 اتجاه (أحادي المفعول) و 5/2 اتجاه (مزدوج الفعل).
-
يتحكم: ملف لولبي (كهربائي)، أو هوائي (هوائي)، أو يدوي (ذراع/زر).
كيف يعملون؟
داخلي التخزين المؤقت يغير موضعه لإعادة توجيه تدفق الهواء، الذي يتحكم في حركة أسطوانات الهواء.
ما هي الأحجام والمواد المشتركة؟
-
الأحجام: الخيوط القياسية مثل 1/8″، 1/4″، 3/8″، و1/2″.
-
مواد: أجسام من الألومنيوم مع أختام مطاطية NBR أو Viton.
ما الذي يجب ملاحظته أثناء التثبيت والتشغيل؟
-
نظافة: تفجير الأنابيب لإزالة الحطام قبل التوصيل.
-
اختبار: استخدم زر التجاوز اليدوي لاختبار الحركة قبل التشغيل.
كيفية الحفاظ عليها؟
-
جودة الهواء: استخدم وحدة FRL للحفاظ على الهواء نظيفًا وجافًا.
-
تقتيش: تحقق بانتظام من عدم وجود تسرب للهواء أو التبديل البطيء.
