صمام الملف اللولبي مقابل صمام هوائي: مقارنة إيجابيات وسلبيات

يعتمد التحكم في التدفق الصناعي بشكل كبير على طريقتين أساسيتين للتشغيل: الطاقة الكهرومغناطيسية والسوائل. يتطلب الاختيار بين صمام الملف اللولبي والصمام الهوائي فهم أوقات الاستجابة والقيود البيئية وكفاءة الطاقة. في حين أن كلا المكونين ينظمان تدفق السوائل أو الغاز، فإن الآليات الداخلية ومصادر الطاقة تختلف بشكل كبير، مما يؤثر على تكاليف التشغيل على المدى الطويل وموثوقية النظام في خطوط الإنتاج الآلية.

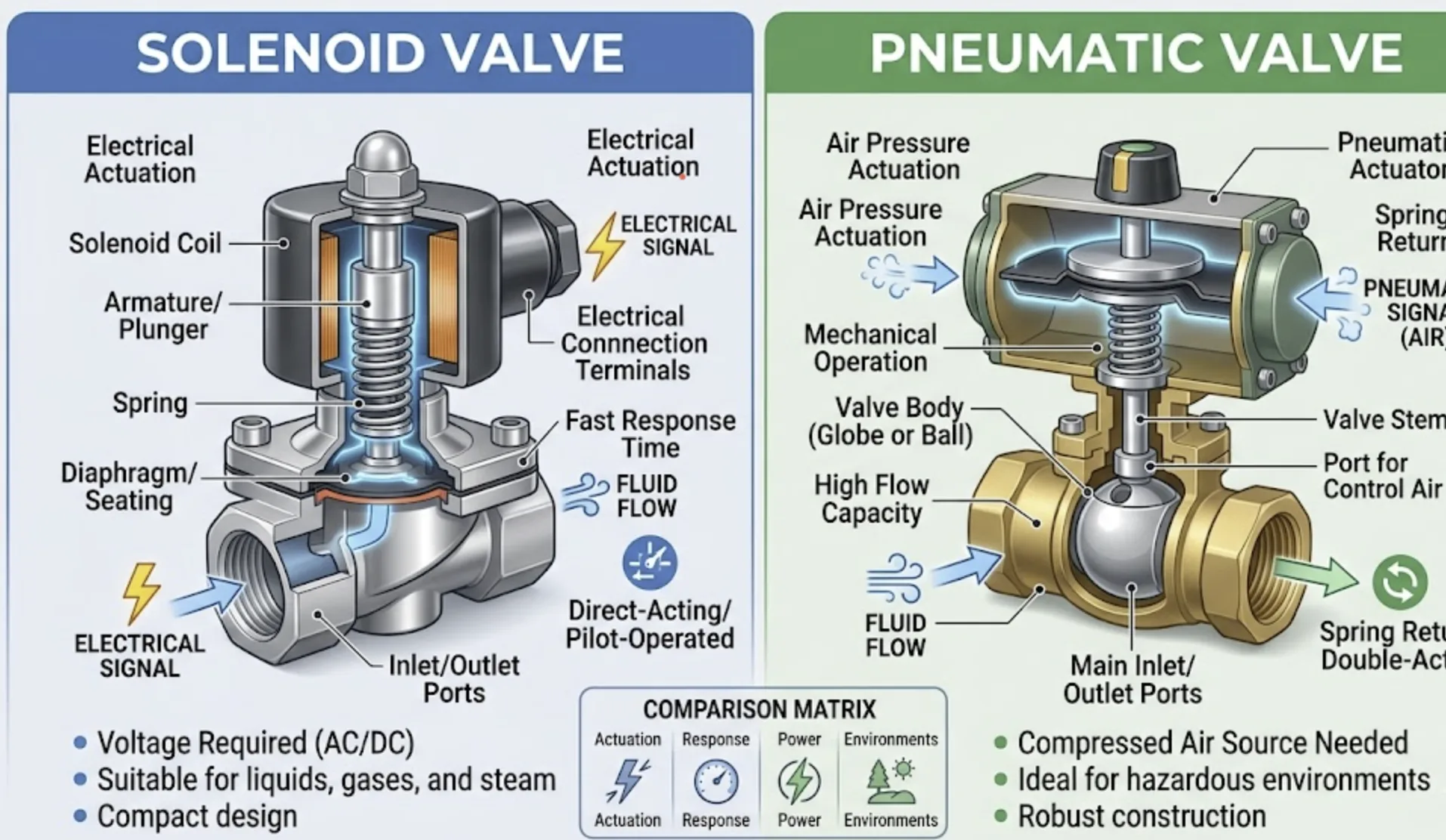

الاختلافات الأساسية بين الملف اللولبي والتشغيل الهوائي

صمام الملف اللولبي هو جهاز كهروميكانيكي يستخدم تيارًا كهربائيًا لتوليد مجال مغناطيسي، والذي يحرك المكبس لفتح أو إغلاق فتحة الصمام. في المقابل، يستخدم الصمام الهوائي الهواء المضغوط لتحريك المكبس أو الحجاب الحاجز، مما يؤدي إلى تحويل بكرة الصمام إلى الموضع المطلوب. وبحسب التقارير الفنية الصادرة عن الجمعية الدولية للأتمتة (ISA) ، تُفضل صمامات الملف اللولبي للتطبيقات عالية السرعة ومنخفضة التدفق، بينما تتفوق الأنظمة الهوائية في بيئات الخدمة الشاقة التي تتطلب عزم دوران عاليًا وأمانًا في الأجواء المتفجرة.

مقارنة المواصفات الفنية

يوضح الجدول التالي مقاييس الأداء الأساسية للنماذج الصناعية القياسية، مما يسهل إجراء مقارنة موضوعية لقدراتها الوظيفية.

مزايا أنظمة التحكم في الملف اللولبي الكهربائي

توفر صمامات الملف اللولبي دقة لا مثيل لها لمهام التشغيل الآلي التي تتطلب تدويرًا سريعًا. وبما أن هذه الأجهزة تتكامل مباشرة مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، فإنها تلغي الحاجة إلى ضواغط الهواء والأنابيب المعقدة في التركيبات صغيرة الحجم. غالبًا ما يختار المهندسون أ صمام الملف اللولبي 2/2 طريقة  لمعالجة السوائل وتطبيقات إيقاف تشغيل الغاز حيث تكون الاستجابة الفورية من متطلبات السلامة المهمة.
يعد التكامل مع أنظمة التحكم الرقمية إحدى الفوائد الأساسية للتشغيل الكهربائي. تدعم وحدات الملف اللولبي الحديثة الفولتية المختلفة ويمكن تزويدها بملفات منخفضة الطاقة لتقليل استهلاك الطاقة. بالنسبة للأنظمة التي تتطلب خيارات تركيب متنوعة، استخدم أ مشعب صمام الملف اللولبي  يسمح بالتحكم المركزي في خطوط السوائل المتعددة، مما يقلل من المساحة الإجمالية لخزانة التحكم ويبسط الأسلاك الكهربائية.

نقاط قوة أنظمة الصمامات الهوائية

تعد الصمامات الهوائية هي المعيار الصناعي للبيئات الخطرة حيث تشكل الشرارات الكهربائية خطر الاحتراق. تستخدم هذه الصمامات ضغط الهواء لتوفير قوة ميكانيكية عالية، مما يجعلها مناسبة لخطوط الأنابيب ذات القطر الكبير والسوائل اللزجة الثقيلة. معيار هوائي صمام التحكم الاتجاهي  يبقى جاهزًا للعمل حتى في ظل درجات الحرارة القصوى ومستويات الاهتزاز العالية التي قد تتسبب في تعطل المكونات الإلكترونية في الملف اللولبي قبل الأوان.
تحدد المتانة والمقاومة للحرارة الميزة الهوائية. على عكس الملفات الكهرومغناطيسية، التي يمكن أن تحترق إذا تم تنشيطها لفترات طويلة دون تبريد، فإن المحركات الهوائية لا تولد حرارة داخلية أثناء مرحلة التثبيت. تنفيذ أ صمام هوائي من سلسلة 4V  يضمن أداءً متسقًا في عمليات التصنيع بدورة الخدمة العالية، مثل التعبئة والتغليف أو تجميع السيارات، حيث قد يدور الصمام آلاف المرات في الساعة.

القيود والقيود التشغيلية

العيب الرئيسي لصمامات الملف اللولبي هو حساسيتها لتقلبات الطاقة وإمكانية احتراق الملف. بالإضافة إلى ذلك، غالبًا ما تكون القوة المغناطيسية المتولدة غير كافية لتشغيل صمامات واسعة النطاق ضد ضغط السوائل المرتفع دون مساعدة الطيار. البيانات من وزارة الطاقة الأمريكية (DOE)  يشير إلى أنه في حين أن صمامات الملف اللولبي الفردية تستهلك طاقة منخفضة، فإن الحرارة التراكمية في البنوك الكثيفة يمكن أن تؤثر على الأجهزة الإلكترونية الحساسة المحيطة، مما يستلزم مراوح التبريد أو المشتتات الحرارية.
وعلى العكس من ذلك، تتطلب الأنظمة الهوائية إمدادًا مستمرًا بالهواء النظيف والجاف والمشحم. تتضمن البنية التحتية للهواء المضغوط، بما في ذلك الضواغط والمجففات والمرشحات، نفقات رأسمالية كبيرة مقدمًا. علاوة على ذلك، فإن التشغيل الهوائي بطبيعته أقل كفاءة في استخدام الطاقة من التحكم الكهربائي المباشر بسبب الفقد في ضغط الهواء والتسربات المحتملة في شبكة التوزيع. استخدام المتخصصة التجهيزات الهوائية والموصلات  ضروري للتخفيف من هذه التسريبات والحفاظ على ضغط النظام.

تحليل الأداء: السرعة مقابل القوة

فيما يتعلق بالأداء الميكانيكي، يعتمد الاختيار على ما إذا كان التطبيق يعطي الأولوية للسرعة أو الطاقة الأولية. تعد صمامات الملف اللولبي هي الأسرع، وغالبًا ما تصل إلى التحول الكامل في أقل من 10 مللي ثانية. وهذا يجعلها مثالية لآلات الفرز والطباعة النافثة للحبر. ومع ذلك، إذا كانت المهمة تنطوي على تحريك بوابة ثقيلة أو صمام كروي، فمن الضروري وجود مشغل هوائي للتغلب على الاحتكاك الساكن ومقاومة السوائل الموجودة في المعالجة الصناعية.

التأثير البيئي ومعايير السلامة

معايير السلامة مثل إيك 61508  للسلامة الوظيفية تلعب دورًا حيويًا في اختيار الصمام. في العديد من المصانع الكيميائية، يتم اختيار الصمامات الهوائية لأنه يمكن تهيئتها بسهولة في أوضاع "آمنة من الفشل" باستخدام نوابض ميكانيكية لا تعتمد على الطاقة الكهربائية المخزنة. لمهام التحكم الجوي الأبسط، أ صمام ميكانيكي هوائي يوفر بديلاً موثوقًا أو يدويًا أو يعمل بالكاميرا ويعمل بدون أي مصدر طاقة خارجي.
بحسب أ تقرير الأتمتة الصناعية 2025 ، فإن التحول نحو "التصنيع الأخضر" يقود إلى تطوير ملفات لولبية أكثر كفاءة. لقد أدت التصميمات الحديثة إلى تقليل الاحتفاظ بالتيار بنسبة تصل إلى 70% مقارنة بالموديلات التي كانت موجودة قبل عقد من الزمان. ومع ذلك، بالنسبة للصناعة الثقيلة، موثوقية قوية اسطوانة الهواء الهوائية  إلى جانب صمام التحكم الهوائي يظل الحل المفضل لتحقيق الاستقرار الميكانيكي على المدى الطويل في البيئات الخارجية القاسية أو البيئات المغسولة.

الصيانة والموثوقية على المدى الطويل

تركز متطلبات صيانة صمامات الملف اللولبي على السلامة الكهربائية للملف ونظافة السائل. يمكن أن تسد الجسيمات بسهولة الفتحات الدليلية الصغيرة للملف اللولبي، مما يؤدي إلى الفشل. تعتبر الصمامات الهوائية أكثر تحملاً للملوثات ولكنها تتطلب فحصًا منتظمًا للأختام والحلقات الدائرية لمنع تسرب الهواء. التثبيت السليم ل كاتمات الصوت الهوائية وكواتم الصوت  مطلوب أيضًا لإدارة التلوث الضوضائي الناتج عن استنفاد الهواء.

الخلاصة: اختيار تقنية الصمام الصحيح

يخضع القرار بين صمامات الملف اللولبي والصمامات الهوائية للمتطلبات المحددة لنظام التشغيل الآلي. توفر صمامات الملف اللولبي أفضل حل للتحكم السريع والدقيق والمتكامل كهربائيًا في التدفق في البيئات النظيفة. تظل الصمامات الهوائية هي الاختيار الأفضل للتطبيقات عالية القوة والمواقع الخطرة والأنظمة التي تم إنشاء البنية التحتية للهواء المضغوط فيها بالفعل. إن تحقيق التوازن بين الاستثمار الأولي والكفاءة التشغيلية واحتياجات الصيانة هو المفتاح لتحسين أنظمة طاقة الموائع الصناعية.

التعليمات

هل يمكن استخدام صمام الملف اللولبي في نظام هوائي؟

نعم، يستخدم الصمام الهوائي الذي يتم التحكم فيه بملف لولبي إشارة كهربائية لإدارة تدفق الهواء المضغوط، والذي يقوم بعد ذلك بتشغيل بكرة صمام أكبر. يجمع هذا النهج الهجين بين معالجة الإشارات السريعة للإلكترونيات والقوة الميكانيكية العالية للطاقة الهوائية للأتمتة الصناعية المعقدة.

كيف أقوم باستكشاف أخطاء صمام الملف اللولبي الذي لا يفتح؟

أولاً، تحقق من أن جهد الإدخال يطابق مواصفات الملف باستخدام جهاز قياس متعدد. إذا كان مصدر التيار الكهربائي مستقرًا، فتحقق من وجود ملف محترق أو فتحة طيار مسدودة. يعد الانسداد الميكانيكي داخل جسم الصمام الناتج عن بقايا السوائل سببًا شائعًا آخر لفشل المحركات الكهرومغناطيسية.

ما هي فوائد السلامة للصمامات الهوائية في النفط والغاز؟

تعتبر الصمامات الهوائية مقاومة للانفجار بطبيعتها لأنها تعمل باستخدام ضغط الهواء بدلاً من الكهرباء. في البيئات ذات الأبخرة القابلة للاشتعال، تؤدي إزالة المكونات الكهربائية إلى التخلص من خطر الاشتعال. علاوة على ذلك، يمكن للمشغلات الهوائية توفير إمكانات إيقاف الطوارئ (ESD) عالية السرعة باستخدام خزانات الهواء المضغوط المخزنة.

ما هو نوع الصمام الذي يتمتع بعمر خدمة أطول؟

تتمتع الصمامات الهوائية عمومًا بعمر خدمة ميكانيكي أطول في التطبيقات الثقيلة لأنها تفتقر إلى المكونات الإلكترونية الدقيقة. ومع ذلك، يمكن لصمامات الملف اللولبي تحقيق ملايين الدورات في البيئات النظيفة والخفيفة إذا كان الملف الكهربائي محميًا من الحرارة الزائدة وارتفاع الجهد من خلال تصميم الدائرة المناسب.

كيف تؤثر درجة حرارة السائل على اختيار الصمام؟

يمكن أن تؤدي درجات حرارة السوائل المرتفعة إلى تدهور عزل ملف الملف اللولبي، مما يؤدي إلى فشل مبكر. في مثل هذه الحالات، تكون هناك حاجة إلى صمامات هوائية أو ملفات لولبية ذات أختام FKM أو PTFE ذات درجة حرارة عالية. بالنسبة للحرارة الشديدة، يفضل استخدام المحركات الهوائية حيث أن مصدر الطاقة معزول ماديًا عن جسم الصمام الساخن.
