يعد اختيار المواد هو المحدد الأساسي لدورة حياة صمام الملف اللولبي والتوافق الكيميائي وتقييم الضغط. تعمل صمامات الملف اللولبي النحاسية كمعيار للوسائط غير القابلة للتآكل مثل الهواء والماء والزيوت الخفيفة نظرًا لفعاليتها من حيث التكلفة وقابلية التشغيل الآلي. على العكس من ذلك، تعد صمامات الملف اللولبي المصنوعة من الفولاذ المقاوم للصدأ ضرورية للتعامل مع المواد الكيميائية العدوانية والبخار عالي الحرارة وتطبيقات المواد الغذائية حيث تكون النظافة ومقاومة الأكسدة إلزامية. يتضمن تحديد المادة المثالية تحليل قيمة الرقم الهيدروجيني للوسائط، والظروف البيئية المحيطة، والمتطلبات التنظيمية المحددة للصناعة.
العوامل الحاسمة في اختيار المواد صمام الملف اللولبي
تظل مقاومة التآكل هي الفجوة التقنية الأكثر أهمية بين السبائك القائمة على النحاس والسبائك الحديدية. النحاس عبارة عن سبيكة من النحاس والزنك، توفر حماية معتدلة ضد الصدأ ولكنها عرضة "لإزالة الزنك" في ظروف مائية معينة. وفقا ل جمعية تنمية النحاس (CDA) يحافظ النحاس على السلامة الهيكلية حتى عتبات درجات الحرارة المحددة، ومع ذلك فهو يتفاعل بشكل سيئ مع البيئات المالحة أو الأحماض. يحتوي الفولاذ المقاوم للصدأ، وخاصة الصف 316، على الموليبدينوم، الذي يعزز مقاومة الكلوريدات والحفر، مما يجعله الخيار المفضل للمعدات البحرية والطبية.
التحليل المقارن لخصائص النحاس والفولاذ المقاوم للصدأ
يلخص الجدول التالي الخواص الميكانيكية والكيميائية لمواد جسم الصمام القياسية بناءً على ASTM (الجمعية الأمريكية للاختبار والمواد) معايير التصنيع الصناعي 2026
| ملكية | نحاس (C36000/C37700) | الفولاذ المقاوم للصدأ (SS304/SS316) |
| مقاومة التآكل | معتدل (غير حمضي) | عالية (حمضية/قلوية) |
| أقصى تصنيف للضغط | ما يصل إلى 15-20 بار | ما يصل إلى 50-100+ بار |
| درجة الحرارة القصوى | تقريبا. 90 درجة مئوية – 120 درجة مئوية | ما يصل إلى 200 درجة مئوية + (مع أختام البخار) |
| توافق الوسائط | الماء، الهواء، الغاز الخامل، النفط | المواد الكيميائية والمواد الغذائية والبخار ومياه البحر |
| ملف التكلفة | اقتصادية | غالي |

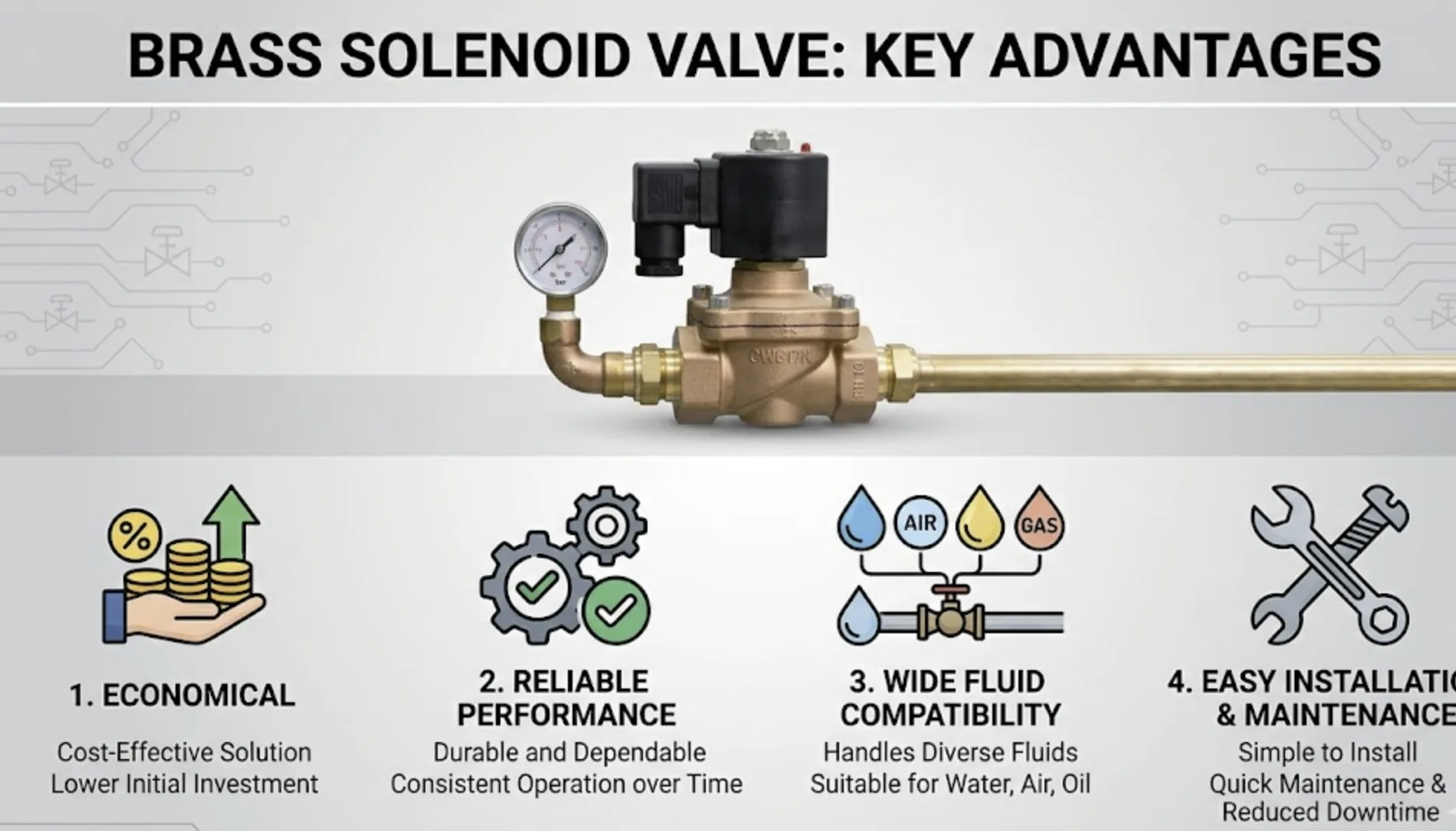

فوائد استخدام أنظمة صمامات الملف اللولبي النحاسية
تُستخدم صمامات الملف اللولبي النحاسية على نطاق واسع في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والري، وأنظمة التحكم بالهواء المضغوط لأنها توفر أداءً موثوقًا بسعر أقل. الموصلية الحرارية للنحاس أعلى من تلك الخاصة بالفولاذ المقاوم للصدأ، والتي يمكن أن تساعد في تبديد الحرارة لتكوينات معينة للملف. لتطبيقات السباكة القياسية، أ صمام نحاسي من سلسلة 2W يوفر حلاً متوازناً للتحكم في تدفق المياه دون حساب غير ضروري للسبائك عالية الجودة.
تسمح إمكانية تصنيع النحاس بتفاوتات أكثر إحكامًا في هياكل الصمامات الداخلية المعقدة، مما يقلل من احتمالية الالتصاق الميكانيكي في الوسائط النظيفة. في الأتمتة الهوائية، وذلك باستخدام الجسم النحاسي صمام الملف اللولبي يضمن التوافق مع الأنابيب النحاسية والبلاستيكية. ومع ذلك، يجب على المستخدمين التأكد من أن النحاس خالٍ من الرصاص إذا كان التطبيق يتضمن مياه صالحة للشرب، مع الالتزام بالمواصفات قانون مياه الشرب الآمنة (SDWA) المعايير التي تحدد محتوى الرصاص بمتوسط مرجح قدره 0.25% على الأسطح المبللة.

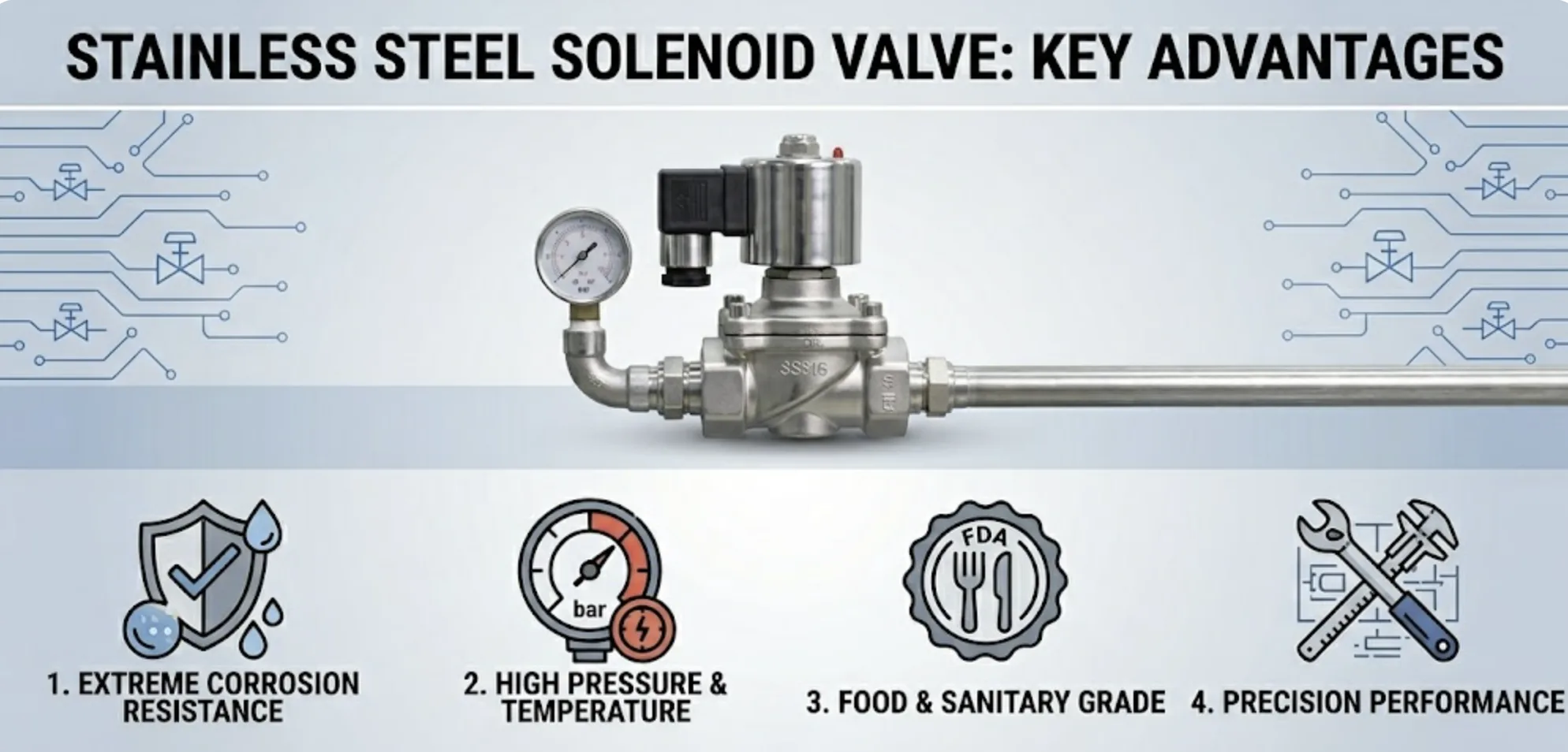

متى يتم تحديد صمامات الملف اللولبي المصنوعة من الفولاذ المقاوم للصدأ
يعتبر الفولاذ المقاوم للصدأ إلزاميًا عندما تحتوي الوسائط على عناصر قابلة للتآكل أو تتطلب تعقيمًا صارمًا. في الصناعات الدوائية والغذائية، يعتبر SS316 هو المعيار لأنه لا يتسرب أيونات معدنية إلى تيار المنتج. للتحكم في الغاز أو السوائل ذات الضغط العالي، أ الفولاذ المقاوم للصدأ صمام الضغط العالي يوفر قوة الشد المطلوبة لمنع تشوه الجسم في ظل ظروف الاندفاع. البيانات الفنية من NACE الدولية (الرابطة الوطنية لمهندسي التآكل) يشير إلى أن الفولاذ المقاوم للصدأ هو الخيار الوحيد القابل للتطبيق للبيئات التي تحتوي على كبريتيد الهيدروجين (H2S).
بالإضافة إلى المقاومة الكيميائية، يُظهر الفولاذ المقاوم للصدأ أداءً فائقًا في التطبيقات المبردة ودرجات الحرارة المرتفعة للغاية. بينما يصبح النحاس هشًا أو يفقد قوته الهيكلية عند درجات الحرارة القصوى، يحافظ الفولاذ المقاوم للصدأ على خصائصه المرنة. وهذا يجعلها مناسبة لدورات التعقيم بالنيتروجين السائل أو البخار عالي الضغط. الاستفادة من أ 316 صمام الملف اللولبي الفولاذ المقاوم للصدأ في مصنع معالجة المواد الكيميائية يقلل من خطر الفشل الكارثي والتلوث البيئي، مما يوفر عامل أمان أعلى للعمليات الخطرة.
توافق الوسائط وبيانات المقاومة الكيميائية
يمكن أن يؤدي اختيار المادة الخاطئة إلى فشل الصمام المبكر وتوقف النظام. ال وكالة حماية البيئة (EPA) يوفر مبادئ توجيهية بشأن تدهور المواد عند تعرضها للجريان السطحي الصناعي والمياه المعالجة. يجب أيضًا تنسيق اختيار مادة الختم، مثل Viton (FKM) أو EPDM، مع مادة الجسم لضمان سلامة النظام بالكامل.
مياه صالحة للشرب: يعتبر النحاس (الخالي من الرصاص) كافيًا بشكل عام؛ يستخدم الفولاذ المقاوم للصدأ للمياه فائقة النقاء.
الماء منزوع الأيونات: مطلوب الفولاذ المقاوم للصدأ لأن الماء منزوع الأيونات يمكن أن يتسرب بقوة من المعادن من النحاس.
الوقود والزيوت: النحاس متوافق مع معظم الهيدروكربونات. يستخدم الفولاذ المقاوم للصدأ للوقود الحيوي أو الخام الحامض.
القلويات والأحماض: يعتبر الفولاذ المقاوم للصدأ (SS316) ضروريًا لمستويات الأس الهيدروجيني أقل من 4 أو أعلى من 10.
التأثيرات البيئية على طول عمر الصمام
يمكن للعوامل البيئية الخارجية، مثل رذاذ الملح في المناطق الساحلية أو الأبخرة الكيميائية في المصنع، أن تؤدي إلى تآكل الصمام من الخارج إلى الداخل. قد تتطور الصمامات النحاسية في هذه المناطق إلى زنجار أخضر (زنجار) والذي، على الرغم من كونه وقائيًا إلى حد ما، يمكن أن يتداخل مع حركة التجاوز اليدوي أو التركيبات الخارجية. بالنسبة للمنشآت الخارجية، أ صمام الملف اللولبي للماء مع هيكل من الفولاذ المقاوم للصدأ وغطاء ملف مصنف NEMA 4X هو التكوين الموصى به لمنع التآكل الجوي.
تحليل التكلفة والعائد: الاستثمار الأولي مقابل عائد الاستثمار
في حين أن سعر الشراء الأولي للصمامات النحاسية أقل، فإن التكلفة الإجمالية للملكية (TCO) قد تكون أعلى في البيئات العدوانية بسبب عمليات الاستبدال المتكررة. وفقا لبحث أجراه المنظمة العالمية للتآكل (WCO) وتقدر التكلفة العالمية للتآكل بنحو 2.5 تريليون دولار أمريكي سنويًا، مما يؤكد أهمية المواصفات الصحيحة للمواد. في الأنظمة التي يكون فيها السائل غير قابل للتآكل، أ صمام الملف اللولبي النحاسي عالي الجودة يمكن أن تستمر لملايين الدورات، مما يوفر أفضل عائد على الاستثمار.
بالنسبة للبنية التحتية الحيوية أو صناعات العمليات المستمرة، فإن التكلفة الأعلى للفولاذ المقاوم للصدأ لها ما يبررها من خلال منع عمليات الإغلاق غير المجدولة. موثوقية أ صمام غير قابل للصدأ يعمل بشكل مباشر يضمن بقاء الأنظمة الحيوية للسلامة فعالة على مدى عقود. غالبًا ما يستخدم المهندسون نهجًا قائمًا على المخاطر، باستخدام النحاس للمرافق الطرفية والفولاذ المقاوم للصدأ لحلقة العملية الأساسية لتحسين ميزانية المشروع دون المساس بالسلامة.
أفضل ممارسات التثبيت والصيانة
التثبيت الصحيح يمنع التآكل الجلفاني، والذي يحدث عندما يتم ربط معادن مختلفة في وجود المنحل بالكهرباء. إذا تم توصيل صمام من الفولاذ المقاوم للصدأ بأنابيب نحاسية، فيجب استخدام وصلات عازلة. تتضمن الصيانة الدورية فحص لفائف صمام الملف اللولبي بحثًا عن علامات ارتفاع درجة الحرارة والتأكد من خلو جسم الصمام من تراكم القشور. عادةً ما يكون تنظيف الهياكل المصنوعة من الفولاذ المقاوم للصدأ أسهل باستخدام المنظفات القوية، ولهذا السبب تهيمن على أنظمة "التنظيف في المكان" (CIP) الموجودة في مصانع الجعة ومصانع الألبان الحديثة.
الملخص النهائي لملاءمة المواد
إن الاختيار بين الفولاذ المقاوم للصدأ والنحاس الأصفر هو عبارة عن مقايضة فنية بين الخمول الكيميائي والكفاءة الاقتصادية. يظل النحاس هو العمود الفقري لتطبيقات الهواء والماء للأغراض العامة حيث تكون التكلفة عاملاً أساسيًا. يعد الفولاذ المقاوم للصدأ هو الاختيار الأساسي للصناعات المتخصصة التي تتطلب درجة نقاء عالية أو ضغطًا شديدًا أو مقاومة للبيئات الكيميائية العدوانية. من خلال مطابقة مادة الصمام مع الخصائص الكيميائية والفيزيائية المحددة للوسائط، يمكن للمشغلين زيادة وقت تشغيل النظام إلى أقصى حد وضمان الامتثال التنظيمي.
التعليمات
هل يمكنني استخدام صمام الملف اللولبي النحاسي لتطبيقات مياه البحر؟
لا يُنصح عمومًا باستخدام النحاس في مياه البحر لأن المحتوى العالي من الكلوريد يؤدي إلى إزالة الزنك، مما يضعف الهيكل المعدني. بالنسبة للبيئات البحرية، يلزم استخدام الفولاذ المقاوم للصدأ SS316 أو سبائك البرونز المتخصصة لمنع التآكل السريع. يحتوي SS316 على الموليبدينوم، الذي يحمي بشكل خاص من الحفر الناجم عن المياه المالحة.
لماذا يفضل الفولاذ المقاوم للصدأ للمياه منزوعة الأيونات (DI)؟
الماء منزوع الأيونات هو ماء "جائع" تمت إزالة أيوناته، مما يجعله شديد التفاعل. سوف يقوم بتجريد المعادن والأيونات من النحاس بشكل فعال، مما يتسبب في تحلل جسم الصمام وتلويث الماء. يعتبر الفولاذ المقاوم للصدأ خاملًا كيميائيًا بدرجة كافية لمقاومة عملية الترشيح هذه، والحفاظ على نقاء المياه وسلامة الصمام.
هل هناك فرق في درجات الحرارة بين هذه المواد؟
نعم. تتراوح درجة حرارة التشغيل القصوى للصمامات النحاسية عادةً بين 90 درجة مئوية إلى 120 درجة مئوية، اعتمادًا على مادة الختم الداخلية. يمكن للفولاذ المقاوم للصدأ التعامل مع درجات حرارة أعلى بكثير، غالبًا ما تتجاوز 200 درجة مئوية عندما يكون مزودًا بأختام عالية الحرارة وملفات متخصصة، مما يجعله مناسبًا لتطبيقات البخار شديد السخونة.
هل جميع صمامات الملف اللولبي المصنوعة من الفولاذ المقاوم للصدأ صالحة للطعام؟
ليس بالضرورة. في حين أن المادة SS304 أو SS316 آمنة بشكل عام، فإن "الدرجة الغذائية" تتطلب أيضًا تشطيبات داخلية محددة لمنع نمو البكتيريا واستخدام مواد التشحيم والأختام المعتمدة من إدارة الغذاء والدواء. تأكد دائمًا من أن نموذج الصمام المحدد يحمل الشهادات اللازمة، مثل التوافق مع NSF أو FDA، فيما يتعلق بملامسة الطعام.
كيف يمكنني تحديد ما إذا كان الصمام الخاص بي مصنوعًا من النحاس أو الفولاذ المقاوم للصدأ؟
عادةً ما تكون الصمامات المصنوعة من الفولاذ المقاوم للصدأ فضية أو رمادية مع لمسة نهائية غير لامعة أو مصقولة وهي غير مغناطيسية أو مغناطيسية قليلاً. تتميز الصمامات النحاسية بلون معدني أصفر أو ذهبي مميز وهي أثقل من الألومنيوم ولكنها أخف من الفولاذ. تحتوي معظم الصمامات الصناعية أيضًا على درجة المادة (على سبيل المثال، "316" أو "النحاس الأصفر") مختومة مباشرة على الجسم.
