ما هو صمام الملف اللولبي النحاسي وكيف يعمل؟

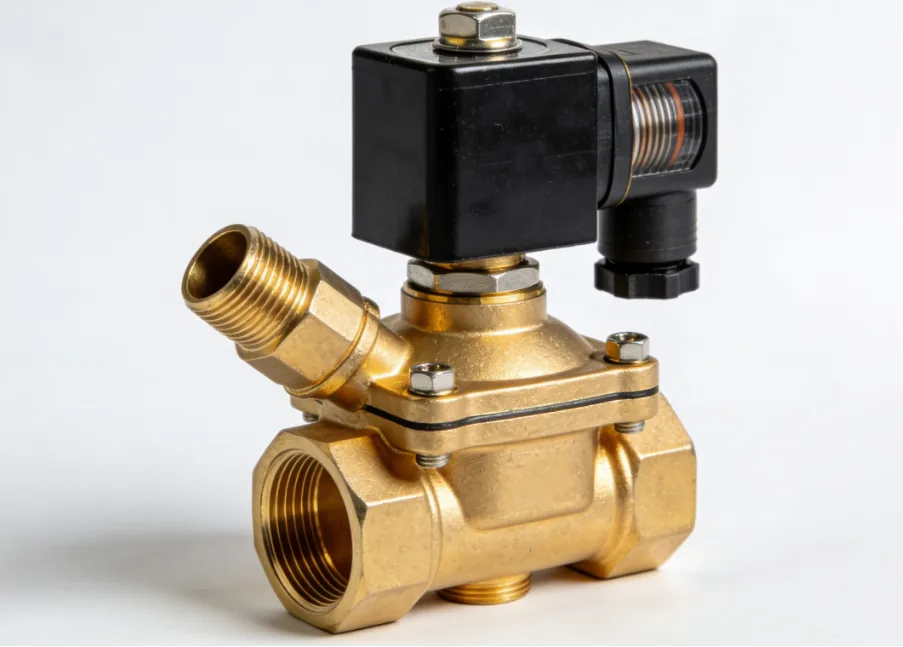

A صمام الملف اللولبي النحاسي هو صمام يعمل كهروميكانيكيًا مصمم للتحكم في تدفق السوائل أو الغازات. يتكون في جوهره من مكونين رئيسيين: ملف لولبي كهربائي (ملف) وجسم صمام مصنوع من سبائك النحاس عالية الجودة (عادةً CW617N أو C36000).
المبدأ الأساسي ينطوي على الكهرومغناطيسية . عندما يمر تيار كهربائي عبر الملف، فإنه يخلق مجالًا مغناطيسيًا يحرك المكبس (عضو الإنتاج). اعتمادا على التصميم— مغلق عادة (NC) أو مفتوح عادة (لا) —هذه الحركة إما تفتح أو تغلق الفتحة، مما يسمح بمرور السائل أو يعيقه.
التعريف الفني للمكونات
- الملف: "الدماغ" الذي يحول الطاقة الكهربائية إلى حركة ميكانيكية.
- الغطاس: عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ ذو الخصائص المغناطيسية (AISI 430F).
- الختم: حاسم لمنع التسرب، وغالبًا ما يكون مصنوعًا من NBR أو EPDM أو FKM (فيتون) .
- الجسم: تم اختيار النحاس المطروق أو المصبوب لقابليته الممتازة للتصنيع ومقاومته للضغط.
لماذا تختار النحاس بدلاً من الفولاذ المقاوم للصدأ أو الصمامات البلاستيكية؟
عند اختيار مادة جسم الصمام، يجب على المهندسين الموازنة بين التكلفة والأداء. يقع النحاس في "الوسط الذهبي" للمواد الصناعية.
جدول المقارنة: مصفوفة أداء المواد
| ميزة | نحاس (HPb59-1 / CZ122) | ستانلس ستيل (304/316) | بلاستيك (بي في سي/نايلون) |
|---|---|---|---|
| مقاومة التآكل | عالية (باستثناء الأحماض) | عالية جدًا | عالية (كيميائية محددة) |
| تصنيف الضغط | ما يصل إلى 50+ بار | 100+ بار | منخفض (عادة <10 بار) |
| نطاق درجة الحرارة | -20 درجة مئوية إلى 180 درجة مئوية | -196 درجة مئوية إلى 600 درجة مئوية | 0 درجة مئوية إلى 60 درجة مئوية |
| فعالية التكلفة | ممتاز | غالي | منخفض جدًا |
| القدرة على التصنيع | أرقى | صعب | مصبوب |
البصيرة الرئيسية: يعتبر النحاس مضادًا للميكروبات بشكل طبيعي، مما يجعله الخيار المفضل لأنظمة مياه الشرب. ومع ذلك، بالنسبة للبيئات شديدة التآكل مثل مياه البحر أو الأحماض المركزة، صمامات الفولاذ المقاوم للصدأ يوصى بها.
ما هي الأنواع المختلفة لعمليات صمام الملف اللولبي النحاسي؟
يعد فهم "نوع التمثيل" أمرًا بالغ الأهمية لطول عمر النظام. قد يؤدي استخدام النوع الخاطئ إلى "المطرقة المائية" أو احتراق الملف.
1. صمامات الملف اللولبي ذات التمثيل المباشر
في الصمام ذو الفعل المباشر، يرتبط المكبس مباشرة بفتحة الفتح. لا يتطلب الحد الأدنى من فرق الضغط للعمل.
- الأفضل ل: معدلات التدفق الصغيرة وتطبيقات الفراغ.
2. صمامات الملف اللولبي (غير المباشرة) التي تعمل بشكل تجريبي
تستخدم هذه الصمامات ضغط السائل نفسه للمساعدة في الفتح والإغلاق. يتحكم الملف اللولبي في فتحة تجريبية صغيرة تعمل على تغيير توازن الضغط على الحجاب الحاجز أو المكبس.
- الأفضل ل: خطوط الأنابيب الصناعية عالية التدفق.
- متطلبات: يتطلب الحد الأدنى من فرق الضغط (عادة> 0.5 بار).
3. صمامات الرفع المساعدة (صفر تفاضلية).
تصميم هجين حيث يتم ربط المكبس ميكانيكيًا بالحجاب الحاجز. يعمل من 0 بار ولكن يمكنه التعامل مع التدفق العالي.
كيفية اختيار مادة الختم المناسبة للصمام النحاسي الخاص بك؟
"النحاس" جيد فقط مثل المطاط الصناعي الذي يغلقه. يؤدي اختيار الختم الخاطئ إلى التدهور الكيميائي وفشل النظام.
دليل اختيار الختم
-
NBR (مطاط النتريل بوتادين):
- نطاق درجة الحرارة: -10 درجة مئوية إلى 80 درجة مئوية.
- الأفضل ل: الماء، الهواء المضغوط، الزيوت الخفيفة.
-
EPDM (إيثيلين بروبيلين ديين مونومر):
- نطاق درجة الحرارة: -30 درجة مئوية إلى 130 درجة مئوية.
- الأفضل ل: الماء الساخن والبخار والبخار منخفض الضغط. تحذير: لا تستخدمه أبدًا مع الزيوت.
-
FKM / فيتون:
- نطاق درجة الحرارة: -10 درجة مئوية إلى 180 درجة مئوية.
- الأفضل ل: درجات الحرارة المرتفعة والمواد الكيميائية/الوقود العدوانية.
ما هي التطبيقات الصناعية التي تعتمد على صمامات الملف اللولبي النحاسية؟
نظرًا لأن النحاس مقاوم للشرر ومتين، فهو موجود تقريبًا في كل قطاع من قطاعات البنية التحتية الحديثة.
أنظمة التدفئة والتهوية وتكييف الهواء والتبريد
في المبردات واسعة النطاق، تتحكم الصمامات النحاسية في تدفق مواد التبريد ومياه التبريد. تسمح لهم الموصلية الحرارية بتحمل التقلبات السريعة في درجات الحرارة دون أن تتشقق.
معالجة المياه والري
من تنقية المياه البلدية إلى الري الآلي للبيوت الزجاجية، توفر الصمامات النحاسية تصنيفات السلامة الضرورية "لمياه الشرب" التي غالبًا ما تفتقر إليها المواد البلاستيكية. تحقق من أحدث لدينا حلول التحكم في المياه لمزيد من التفاصيل.
أنظمة الهواء المضغوط
في الدوائر الهوائية، يعد وقت الاستجابة السريع (10 مللي ثانية إلى 50 مللي ثانية) لصمام الملف اللولبي النحاسي ضروريًا لخطوط التصنيع عالية السرعة.
كيفية تركيب صمام الملف اللولبي النحاسي بشكل صحيح؟ (خطوة بخطوة)
التثبيت غير الصحيح هو السبب الأول لشكاوى "التسرب". اتبع هذه الخطوات الاحترافية لضمان عمر خدمة يصل إلى 10 سنوات.
- تحقق من اتجاه التدفق: ابحث عن السهم المصبوب في الجسم النحاسي. سيؤدي تثبيته للخلف إلى اهتزاز الصمام أو بقائه مفتوحًا.
- اغسل الخطوط: قبل التثبيت، قم بغسل الأنابيب لإزالة النشارة المعدنية أو بقايا شريط PTFE. الجسيمات الصغيرة هي السبب الرئيسي لانسداد الحجاب الحاجز.
- تحديد المواقع: توصي معظم الشركات المصنعة بتثبيت الصمام باستخدام لفائف تستقيم . وهذا يمنع الرواسب من الاستقرار في أنبوب المكبس.
- الأسلاك والجهد: تأكد من أن مصدر الطاقة الخاص بك يطابق ملصق الملف (على سبيل المثال، 220VAC مقابل 24VDC). سيؤدي استخدام ملف DC على دائرة التيار المتردد إلى حرق الملف اللولبي على الفور.
- استخدم مصفاة: قم دائمًا بتركيب مصفاة على شكل حرف Y في المنبع لحماية فتحة الصمام.
ما هي مشكلات استكشاف الأخطاء وإصلاحها الشائعة التي يجب عليك مراقبتها؟
حتى أفضل الصمامات النحاسية تواجه مشكلات مع مرور الوقت. هنا قائمة مرجعية تشخيصية.
-
لن يفتح الصمام:
- تحقق من وجود مصدر الطاقة.
- الملف المحترق (اختبر المقاومة بمقياس متعدد).
- فرق الضغط غير كاف (للصمامات التجريبية).
-
الصمام لن يغلق:
- الحطام عالق تحت الختم.
- الحجاب الحاجز التالف أو البالي.
- المغناطيسية المتبقية (نادرة، تشير عادة إلى الحاجة إلى استبدال المكبس).
-
طنين بصوت عال / الأز:
- جهد غير صحيح (عدم تطابق التيار المتردد/المستمر).
- الأوساخ داخل أنبوب المحرك تسبب اهتزاز المكبس.
للصيانة المتقدمة، راجع موقعنا قائمة مرجعية كاملة لصيانة الصمامات .
الأسئلة الشائعة: الأسئلة المتداولة حول صمامات الملف اللولبي النحاسية
كم من الوقت يستمر صمام الملف اللولبي النحاسي عادة؟
تم تصنيف صمام الملف اللولبي النحاسي عالي الجودة 1 مليون إلى 5 ملايين دورة ، اعتمادا على وسط السائل والبيئة. في تطبيق المياه القياسي مع الترشيح النظيف، يُترجم هذا إلى ما يقرب من 5 إلى 10 سنوات من الخدمة المستمرة. يمكن لعوامل مثل "المطرقة المائية" والتبديل عالي التردد أن تقلل من العمر الافتراضي هذا بشكل كبير.
هل النحاس آمن لتطبيقات مياه الشرب؟
نعم، ولكن مع التحذير. بالنسبة لمياه الشرب، يجب عليك التأكد من النحاس خالية من الرصاص (تلبية معايير NSF/ANSI 61). قد يحتوي النحاس الصناعي القياسي على كميات ضئيلة من الرصاص (تصل إلى 2.5%) من أجل قابلية التصنيع. إذا كان مشروعك يتضمن مياه صالحة للشرب، فحدد دائمًا "النحاس الخالي من الرصاص" لضمان الامتثال التنظيمي والسلامة.
هل يمكنني استخدام صمام الملف اللولبي النحاسي للوقود أو البنزين؟
يمكنك استخدام النحاس للوقود، لكنك يجب استخدم FKM (فيتون) ختم. سوف تنتفخ أختام NBR القياسية وتتفكك عند تعرضها للبنزين أو الديزل، مما يؤدي إلى فشل الصمام الكارثي. بالإضافة إلى ذلك، تأكد من أن الصمام "مقاوم للانفجار" (تصنيف ATEX/Ex) إذا تم استخدامه في بيئة بها أبخرة قابلة للاشتعال.
لماذا يصبح ملف صمام الملف اللولبي ساخنًا جدًا؟
من الطبيعي أن يكون ملف الملف اللولبي دافئًا عند اللمس (حتى 80 درجة مئوية) أثناء التشغيل المستمر، حيث تولد الطاقة الكهربائية الحرارة. ومع ذلك، إذا كان الملف يدخن أو يذوب، فهذا يشير عادةً إلى "الجهد الزائد" أو انسداد ميكانيكي يمنع المكبس من الجلوس، مما يتسبب في سحب الملف للتيار الزائد.
ما هو الفرق بين صمامات NC و NO؟
NC (مغلق عادة) يعني أن الصمام يظل مغلقًا عند انقطاع التيار الكهربائي ولا يفتح إلا عند تنشيطه. لا (مفتوح عادة) يعني أن الصمام يظل مفتوحًا بشكل افتراضي ويغلق عند تشغيل الطاقة. اختر NC لأنظمة السلامة حيث يجب أن يتوقف التدفق أثناء انقطاع التيار الكهربائي، وNO للأنظمة التي يكون فيها التدفق أمرًا بالغ الأهمية حتى بدون كهرباء.
