Агляд электрамагнітнага клапана 2/2 супраць 3/2
Калі параўноўваць электрамагнітныя клапаны 2/2 і 3/2, галоўнае адрозненне заключаецца ў колькасці партоў і функцыях пераключэння. Гэтыя клапаны шырока выкарыстоўваюцца ў пнеўматычных сістэмах і сістэмах кіравання вадкасцю, і разуменне іх структуры дапамагае палепшыць канструкцыю сістэмы і эфектыўнасць ліквідацыі непаладак.
Асноўныя структурныя адрозненні ўключаюць:
2/2 электрамагнітны клапан (двухходовой двухпозиционный клапан)
Мае 2 порта і 2 стану пераключэння (адкрыты/закрыты)
Выкарыстоўваецца для простага кіравання ўключэннем і выключэннем вадкасці
Распаўсюджаны ў сістэмах ізаляцыі вады, паветра і алею
3/2 электрамагнітны клапан (троххадовых двухпазіцыйны клапан)
Мае 3 порта і 2 стану пераключэння
Можа пераключаць паток паміж падачай, выхадам і выцяжкай
Распаўсюджаны ў пнеўматычных прывадах і цыліндрах кіравання
Асноўныя функцыянальныя адрозненні:
2/2 = просты запорны клапан
3/2 = клапан кіравання
Гэтыя адрозненні важныя пры выбары тыпу электрамагнітнага клапана для сістэм аўтаматызацыі.
Прынцып працы. Адрозненні паміж клапанамі 2/2 і 3/2
Прынцып працы 2/2-хадовага электрамагнітнага клапана супраць 3/2-хадовага электрамагнітнага клапана заснаваны на тым, як унутраны золотник або дыяфрагма перанакіроўвае паток вадкасці.

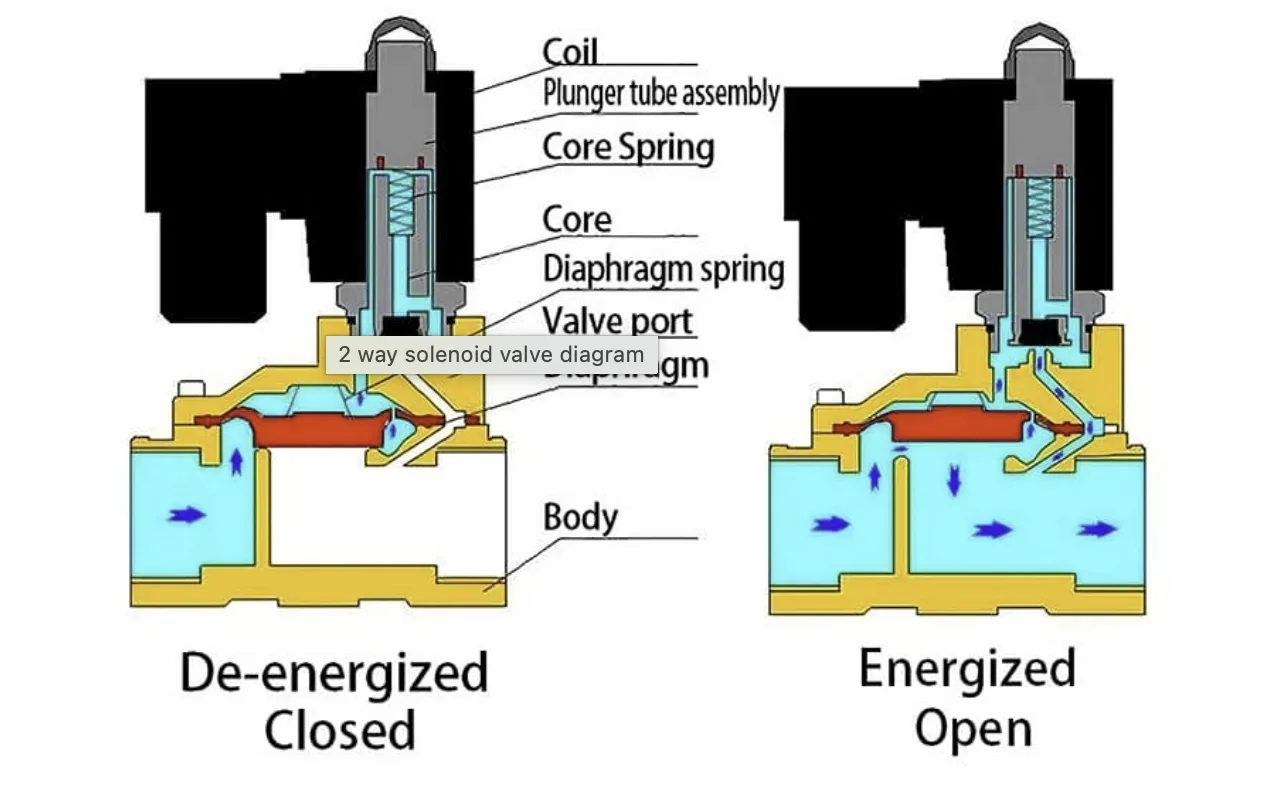

Праца электрамагнітнага клапана 2/2:
Пад напругай: клапан адкрывае шлях патоку
Абясточаны: паток цалкам перакрыты
Выкарыстоўваецца для простага кіравання ВКЛ/ВЫКЛ

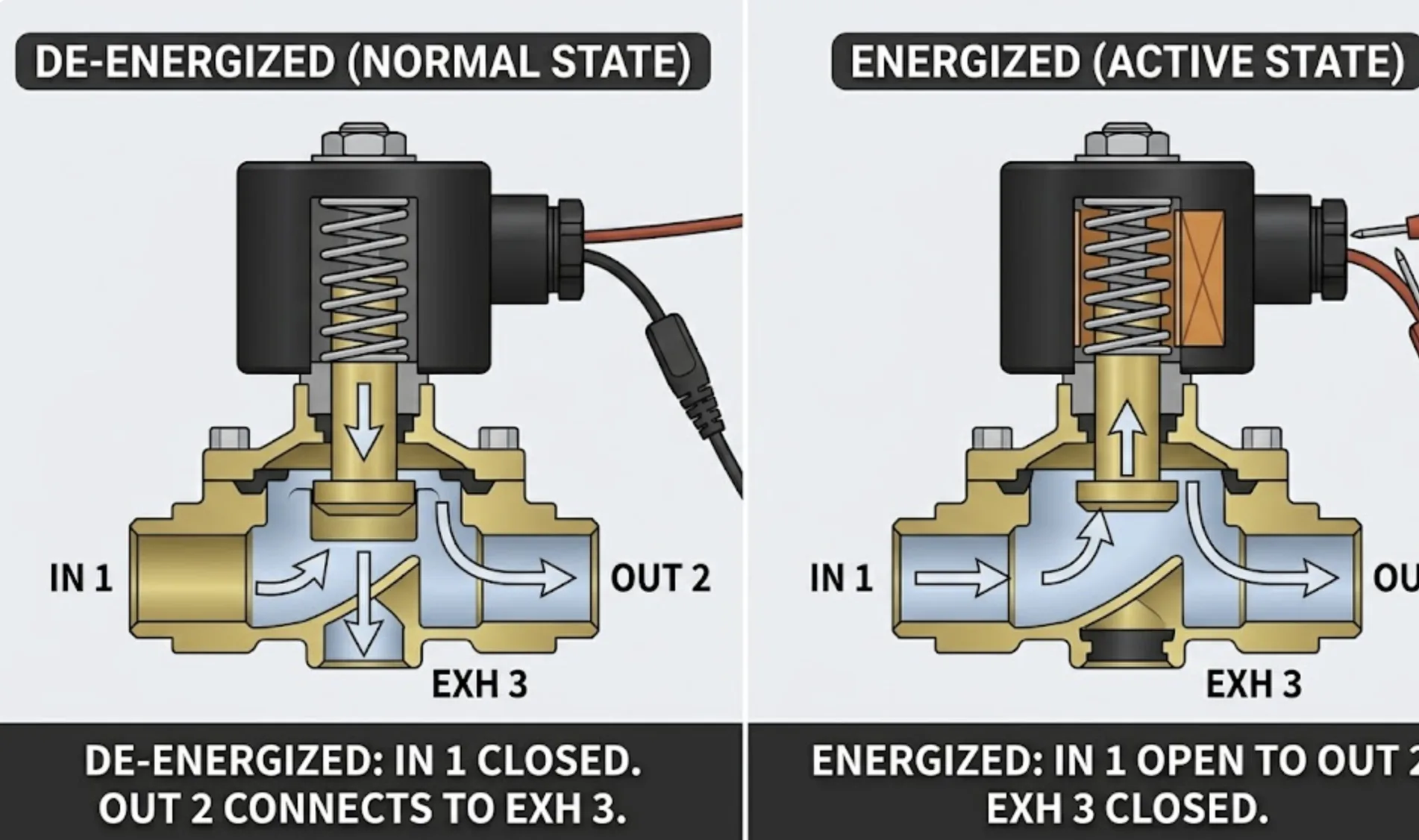

Праца электрамагнітнага клапана 3/2:
Пад напругай: падключае напорны порт да выхаду
Абясточаны: выхад вентыляваны або заблакаваны
Дазваляе пераключаць напрамкі і кантраляваць выхлап
Ключавая функцыянальная перавага тыпу 3/2:
Дазваляе кіраваць цыліндрамі простага дзеяння
Падтрымлівае вентыляцыю без дадатковых кампанентаў
Больш гнуткі ў канструкцыі пнеўматычнай схемы
Разуменне гэтых рэжымаў працы дапамагае выбраць правільную канфігурацыю пнеўматычнага электрамагнітнага клапана.
Прымяненне: калі выкарыстоўваць электрамагнітныя клапаны 2/2 супраць 3/2
Розныя прамысловыя сістэмы патрабуюць розных тыпаў клапанаў у залежнасці ад складанасці кіравання.
Тыповыя прыкладанні ўключаюць:
Прымяненне электрамагнітнага клапана 2/2:
Сістэмы ачысткі вады
Ізаляцыя патокаў нафты і газу
Кантроль астуджэння і нагрэву вадкасці
Простыя запорные сістэмы аўтаматыкі
Прымяненне электрамагнітнага клапана 3/2:
Сістэмы кіравання пнеўмацыліндрамі
Ўпаковачныя машыны
Прывады прамысловай аўтаматызацыі
Механічныя сістэмы пераключэння з пнеўматычным прывадам
Кіраўніцтва па выбары:
Выкарыстоўвайце 2/2 клапан для асноўнага кіравання ВКЛ/ВЫКЛ патоку
Выкарыстоўвайце 3/2 клапан для накіраванага кіравання паветрам і функцый вентыляцыі
Правільны выбар павышае эфектыўнасць і памяншае складанасць сістэмы.
Перавагі і абмежаванні кожнага тыпу электрамагнітнага клапана
Як 2/2, так і 3/2 электрамагнітныя клапаны прапануюць унікальныя перавагі ў залежнасці ад патрэб прымянення.
Перавагі электрамагнітных клапанаў 2/2:
Простая структура і лёгкае абслугоўванне
Надзейная праца адключэння
Меншы кошт і энергаспажыванне
Абмежаванні 2/2 клапанаў:
Немагчыма кіраваць напрамкам патоку
Абмежавана асноўнымі аперацыямі ўключэння/выключэння
Перавагі электрамагнітных клапанаў 3/2:
Падтрымлівае пераключэнне напрамкаў
Дазваляе выхлап і скід ціску
Падыходзіць для пнеўматычнай аўтаматыкі
Абмежаванні 3/2 клапанаў:
Больш складаная структура
Больш высокі кошт у параўнанні з тыпамі 2/2
Разуменне гэтых кампрамісаў дапамагае ў выбары правільнага рашэння прамысловага электрамагнітнага клапана.
Як выбраць электрамагнітныя клапаны 2/2 і 3/2
Выбар правільнага клапана залежыць ад сістэмных патрабаванняў і логікі кіравання.
Асноўныя фактары выбару ўключаюць:
- Тып вадкасці (паветра, вада, нафта, газ)
- Неабходная функцыя кіравання (уключэнне/выключэнне супраць накіраванага кіравання)
- Ціск у сістэме і расход
- Складанасць аўтаматызацыі
- Прастора і кошт абмежаванняў
Практычнае правіла:
- Выберыце электрамагнітны клапан 2/2 для простай ізаляцыі і адключэння
- Выберыце электрамагнітны клапан 3/2 для пнеўматычных сістэм накіраванага кіравання
Правільны выбар павышае стабільнасць сістэмы і зніжае доўгатэрміновыя выдаткі на абслугоўванне.
FAQ
У чым асноўная розніца паміж электрамагнітнымі клапанамі 2/2 і 3/2?
Клапаны 2/2 кантралююць просты ўключэнне/выключэнне патоку, а клапаны 3/2 таксама кантралююць кірунак і выпуск.
Ці можа клапан 2/2 замяніць клапан 3/2?
Не, таму што 2/2 клапаны не могуць забяспечваць функцыі пераключэння накіраванасці або вентыляцыі.
Дзе звычайна выкарыстоўваюцца электрамагнітныя клапаны 3/2?
Яны ў асноўным выкарыстоўваюцца ў пнеўматычных сістэмах і цыліндрах адзінарнага дзеяння.
Які вентыль прасцей па канструкцыі?
Электрамагнітны клапан 2/2 больш просты і кампактны па канструкцыі.
Што больш універсальна, 2/2 або 3/2 клапана?
Электрамагнітны клапан 3/2 з'яўляецца больш універсальным дзякуючы магчымасці накіраванага кіравання.
