Пры праектаванні а высокаэфектыўны пнеўматычны контур , падыход «адзін памер для ўсіх» - гэта рэцэпт сістэмнага збою. The памеры і склад матэрыялу з а напрамкавы клапан (DCV) непасрэдна ўплывае на эфектыўнасць патоку, устойлівасць да навакольнага асяроддзя і агульны тэрмін службы машын. Разуменне гэтых тэхнічных характарыстык з'яўляецца першым крокам да высокай прадукцыйнасці прамысловая аўтаматызацыя ўстаноўка.

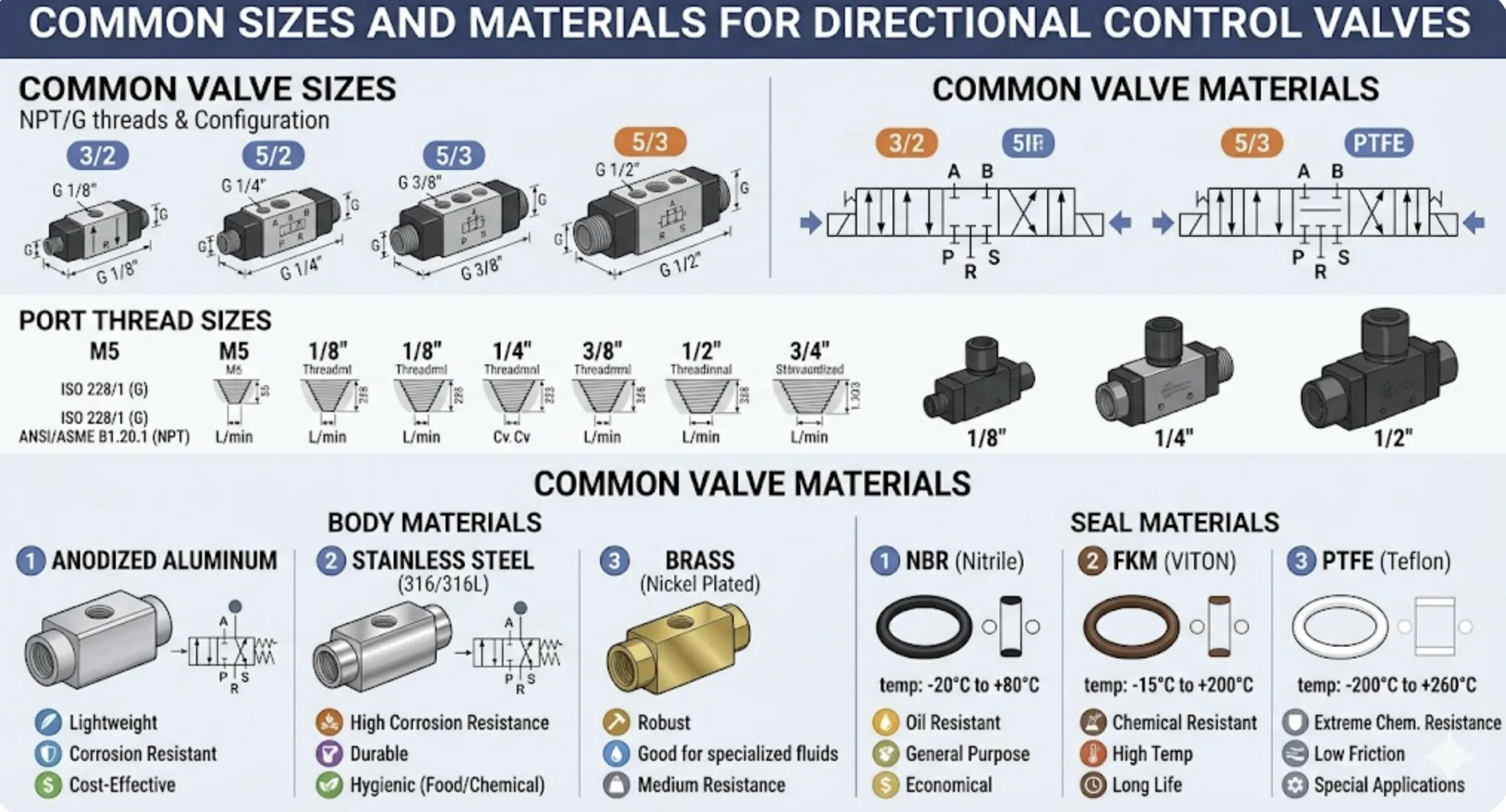

Стандартныя памеры разьбы і разлік значэння Cv
У прамысловай пнеўматычнай сферы, памеры клапанаў звычайна класіфікуюцца па патоках партоў. Яны вар'іруюцца ад мініяцюрныя парты M5 ад кампактнай робататэхнікі да вялікай Разьба 1/2″ або 3/4″ G/NPT для звышмоцных цыліндраў.
Аднак памер ніткі - гэта толькі палова справы; інжынеры павінны ацаніць Значэнне Cv (каэфіцыент расходу) . Выбар клапана з заніжаным унутраным адтулінай стварае «кропку дроселя», выклікаючы млявае рэагаванне прывада і марнаванне энергіі з-за празмерных перападаў ціску. Каб забяспечыць аптым прадукцыйнасць пнеўматычнага цыліндру , заўсёды супастаўляйце расход клапана з патрабаваннямі да спажывання прывада.
Выбар матэрыялу: анадаваны алюміній супраць нержавеючай сталі
Выбар матэрыял корпуса пнеўматычнага клапана дыктуецца аперацыйнай асяроддзем.
Анадаваны алюмініевы сплаў : Гэта галіновы стандарт для большасці фабрычных прымянення. Ён прапануе выдатнае суадносіны трываласці і вагі і дастатковую каразійную ўстойлівасць для агульнай аўтаматызацыі.
Нержавеючая сталь 316 : У ст харчовая і хімічная прамысловасць , нержавеючая сталь абавязковая. Ён распрацаваны, каб вытрымліваць агрэсіўныя працэдуры мыцця і агрэсіўныя мыйныя сродкі, забяспечваючы электрамагнітны клапан не руйнуецца і не дэградуе з часам.
Навука ўшчыльнення: ушчыльнення NBR супраць Viton (FKM).
Унутраныя ўшчыльненні з'яўляюцца найбольш важнымі «мяккімі» кампанентамі ў любым выпадку механізм накіравальнага клапана
NBR (нітрыл) ушчыльнення : Ідэальна падыходзіць для стандартных працоўных тэмператур і паветраных сістэм са змазкай.
Пломбы Viton (FKM). : У высокатэмпературныя пнеўматычныя прыкладання або сістэмы з выкарыстаннем сінтэтычных алеяў, Viton з'яўляецца лепшым выбарам. Viton забяспечвае выключную хімічную стабільнасць і прадухіляе «ўмацаванне ўшчыльнення», якое прыводзіць да ўнутранай уцечкі, калі тэмпература перавышае стандартныя межы гумы.
FAQ
Q1: Як мне выбраць паміж ніткамі G і NPT для майго пнеўматычнага клапана?
Гэта залежыць ад вашага геаграфічнага рэгіёну і існуючых сантэхнічных стандартаў. G (Паралельныя) ніткі (таксама вядомы як BSPP) з'яўляюцца стандартам у Еўропе і Азіі, а NPT (канічныя) разьбы пераважаюць у Паўночнай Амерыцы. Каб прадухіліць уцечку паветра і пашкоджанне разьбы, заўсёды падбірайце пнеўматычныя ўціскныя фітынгі да канкрэтнага тыпу разьбы клапана.
Пытанне 2: Калі я павінен перайсці на ўшчыльненні Viton (FKM) у сваёй сістэме?
Вы павінны абнавіць да Viton (FKM) ўшчыльнення калі ваша сістэма працуе ў асяроддзі з высокай тэмпературай, якая перавышае 80°C (176°F) . Акрамя таго, калі ваша лінія сціснутага паветра змяшчае агрэсіўныя сінтэтычныя змазкі або хімічныя рэчывы, якія могуць пагоршыць стандартную гуму NBR, Viton неабходны для падтрымання даўгавечнай герметычнасці.
Q3: ці заўсёды большы памер порта азначае лепшую прадукцыйнасць паветраных балонаў?
Неабавязкова. У той час як большыя порты дазваляюць павялічыць паток, ан негабарытных пнеўматычны клапан можа прывесці да страты паветра і павелічэння затрымкі. Дадатковы аб'ём унутры клапана запаўняецца даўжэй, што можа запаволіць час водгуку паветраны балон . Дакладнасць памераў на аснове Значэнне Cv заўсёды лепш, чым проста выбраць самы вялікі порт.
Q4: Чаму якасць паветра важная для даўгавечнасці накіравальнага клапана?
Распределители з'яўляюцца дакладнымі прыборамі. Такія забруджвальныя рэчывы, як вада, пыл або накіп з труб, могуць пашкодзіць золотник клапана або пашкодзіць пломбы. Інтэграцыя высокай якасці Блок FRL (фільтр, рэгулятар, змазка) важна для абароны вашых інвестыцый і забеспячэння мільёнаў бесперабойных цыклаў.
