Чаму правільная ўстаноўка пнеўматычных фітынгаў мае вырашальнае значэнне для эфектыўнасці сістэмы?
У прыладах прамысловай аўтаматызацыі і падрыхтоўкі паветра цэласнасць вашай пнеўматычнай схемы цалкам залежыць ад кропак злучэння. Няправільна ўстаноўленыя фітынгі з'яўляюцца асноўнай прычынай перападаў ціску, марнавання энергіі і стомленасці кампанентаў. Калі вы выкарыстоўваеце націскныя фітынгі , компрессіонные фітынгі , або разьбовыя перахаднікі , «амаль ідэальнае» ўшчыльненне з'яўляецца абавязковым для падтрымання працаздольнасці вашай пнеўматычнай сістэмы.
У адпаведнасці з галіновымі стандартамі ад такіх арганізацый, як ISO , уцечкі паветра могуць складаць да 30% ад агульнага спажывання энергіі на фабрыцы з дрэнным абслугоўваннем. Асваенне працэсу ўстаноўкі гарантуе, што ваша сістэма застаецца эканамічна эфектыўнай і бяспечнай.

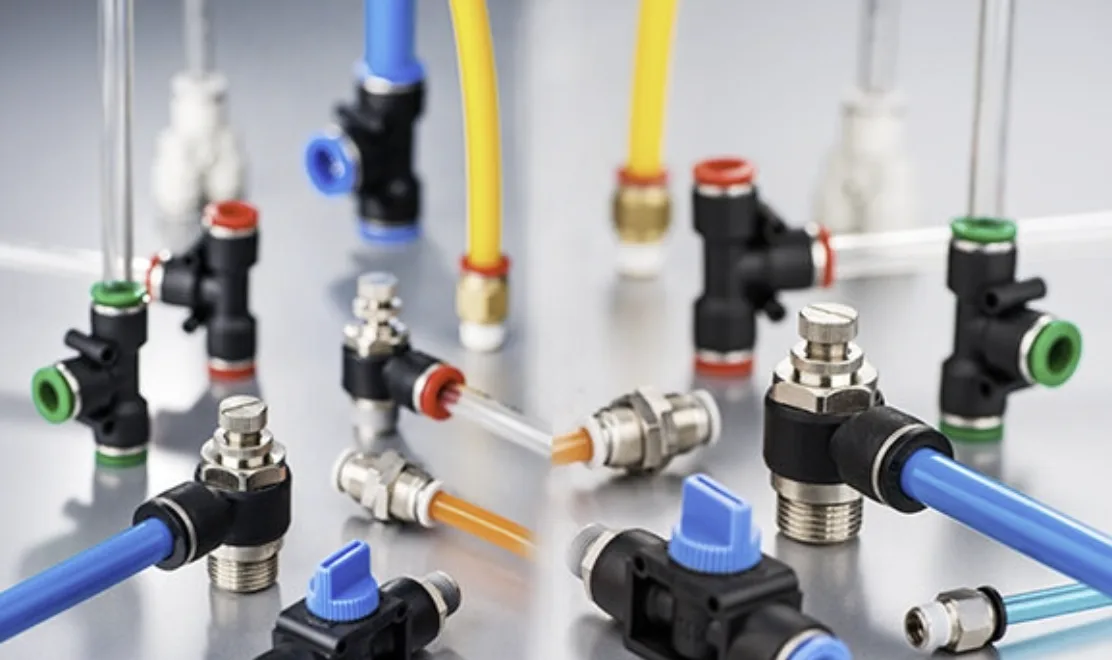

Якія найбольш распаўсюджаныя тыпы пнеўматычных фітынгаў?
Перад устаноўкай вы павінны вызначыць сваё абсталяванне. Змешванне несумяшчальных нітак або матэрыялаў - распаўсюджаная памылка, якая прыводзіць да катастрафічнага збою.
| Тып фітынга | Спосаб падлучэння | Лепшы варыянт выкарыстання |
| Push-to-Connect | Імгненная ручная ўстаўка | Хуткае стварэнне прататыпаў, аўтаматызацыя з нізкім ціскам. |
| Компрессіонные фітынгі | Металічная гільза (наканечнік) і гайка | Прамысловыя лініі высокага ціску і высокай тэмпературы. |
| Рэзьбавыя фітынгі | Разьба NPT, BSPP або BSPT | Пастаянныя злучэнні з клапанамі або цыліндрамі. |
| Калючая арматура | Фрыкцыйная ўстаноўка з заціскамі для шлангаў | Недарагія мяккія трубкі. |
Як падрыхтаваць трубку для ідэальнага ўшчыльнення?
Падрыхтоўка - гэта 90% працы. Вы не можаце дасягнуць герметычнасці на дрэнна падрыхтаванай трубцы.
Крок 1: Выбар правільнага матэрыялу для труб
Пераканайцеся, што ваша трубка (паліурэтан, нейлон або PTFE) сумяшчальная з хімічным асяроддзем і намінальным ціскам вашых фітынгаў. Для высокадакладных установак мы рэкамендуем высокую якасць Поліўрэтанавыя трубкі для забеспячэння гнуткасці і даўгавечнасці.
Крок 2: Ідэальны квадратны выраз
Канец трубкі трэба абрэзаць па а Вугал 90 градусаў . Выкарыстанне спецыялізаванага пнеўматычнага трубарэза абавязкова.
-
чаму? Разрэз пад вуглом прадухіляе раўнамернае ўшчыльненне ўнутранага ўшчыльняльнага кольца фітынга з націскам, што прыводзіць да павольных "шыпячых" уцечак.
-
Парада прафесіянала: Пазбягайце выкарыстання нажніц або бакарэзаў, так як яны сплюшчваюць трубку, скажаючы яе круглявасць.
Крок 3: Зняцце задзірын і ачыстка
Выдаліце ўсе няроўныя краі або пластыкавыя «стружкі». Пераканайцеся, што на трубцы няма пылу, тлушчу або вільгаці перад устаўкай.
Якія крокі неабходна выканаць для ўстаноўкі фітынгаў Push-to-Connect?
Фітынгі Push-to-connect (таксама вядомыя як «адным дотыкам») з'яўляюцца галіновым стандартам для сучаснай аўтаматызацыі дзякуючы сваёй хуткасці.
-
Адзначце глыбіню ўстаўкі: Вымерайце глыбіню гнязда фітынга і адзначце яе фламастэрам на трубцы. Гэта гарантуе, што трубка цалкам «дома».”
-
Моцна націсніце: Прасуньце трубку праз цангу і ўшчыльняльнае кольца, пакуль яна не ўпадзе на ўнутраны ўпор.
-
Тэст на буксір: Акуратна пацягніце трубку. Унутраныя фіксуючыя кіпцюры павінны ўгрызацца ў трубку, не даючы ёй вызваліцца.
-
Праверце пячатку: Уключыце падачу паветра і выкарыстоўвайце спрэй для выяўлення ўцечак (або ваду з мылам), каб праверыць наяўнасць бурбалак.
Як правільна ўсталяваць Threaded Пнеўматычная арматура ?
Рэзьбавыя злучэнні патрабуюць рознага тэхнічнага падыходу ў залежнасці ад таго, ці ёсць разьба Завужаныя або Паралельны .
NPT і BSPT (канічныя разьбы)
Канічныя разьбы ўшчыльняюцца з дапамогай раскліноўвання «метал да металу».
-
Герметык: Выкарыстоўвайце PTFE стужку (тэфлон) або вадкі герметык для нітак.
-
Напрамак: Наматайце стужку ў напрамку разьбы (па гадзіннікавай стрэлцы), каб прадухіліць яе раскручванне падчас мантажу.
-
Крутоўны момант: Зацягніце ўручную, затым зрабіце 1–2 поўныя абароты гаечным ключом. Празмернае зацягванне можа прывесці да расколіны корпуса жанчыны.
BSPP і метрыка (паралельныя патокі)
Паралельныя ніткі не ўшчыльняюцца на саміх нітках. Яны патрабуюць Ўшчыльняльнае кольца або а Злепленая шайба .
-
Заўвага: Ніколі не выкарыстоўвайце PTFE стужку на паралельных разьбах; гэта перашкаджае механічнай пасадцы шайбы.
-
Выраўноўванне: Забяспечце Пнеўматычны клапан порт чысты, таму шайба сядзіць ідэальна роўна.
Якія прыкметы няправільнай ўстаноўкі пнеўматычнага фітынга?
Калі ў вашай сістэме ўзнікла наступнае, хутчэй за ўсё, адбылася памылка ўстаноўкі:
-
Гучнае шыпенне: Відавочны прыкмета зрушэння або дрэннага разрэзу.
-
Ваганні ціску: Часта выклікана «ўнутранымі ўцечкамі», калі паветра праходзіць у абыход ушчыльнення.
-
Выбухі трубкі: Паказвае, што ціск перавышае намінальны паказчык, або «Выпрабаванне на буксір» было прапушчана.
-
Карозія/Змена колеру: Наводзіць на думку аб несумяшчальнасці матэрыялаў.
FAQ
Наколькі глыбока я павінен прасунуць трубку ў штуцэр?
Кожны прыдатны памер мае пэўную «глыбіню сядзення». Як правіла, для трубкі 6 мм глыбіня складае прыкладна 15-18 мм. Заўсёды маркіруйце трубку, каб пераканацца, што яна прайшла праз унутранае ўшчыльняльнае кольца, якое звычайна знаходзіцца за фіксуючай цангай.
Ці магу я паўторна выкарыстоўваць пнеўматычныя фітынгі пасля іх дэмантажу?
Фітынгі Push-to-connect прызначаны для паўторнага выкарыстання пры ўмове, што ўнутранае ўшчыльняльнае кольца не пашкоджана. Аднак для разьбовых злучэнняў з выкарыстаннем PTFE стужкі неабходна цалкам ачысціць старую стужку і нанесці новы пласт перад паўторнай устаноўкай. Для кампрэсійных фітынгаў «наканечнік» з'яўляецца кампанентам аднаразовага выкарыстання і павінен быць заменены.
Чаму мой пнеўматычны фітынг цячэ нават пасля зацягвання?
Часцей за ўсё прычынай з'яўляецца празмернае зацягванне . У канічнай разьбе (NPT) празмерны крутоўны момант можа прывесці да «заедзення» або расколіны фітынга. У паралельных разьбах празмернае зацягванне часта здушвае ўшчыльняльнае кольца, у выніку чаго яно выціскаецца з месца і губляе свае ўшчыльняльныя ўласцівасці.
Ці лепш ПТФЭ-стужка, чым вадкі герметык для паветраправодаў?
Абодва маюць сваё месца. ПТФЭ стужка зручная і чыстая, але пры няправільным нанясенні яна можа занесці смецце ў сістэму (лепш за ўсё пакінуць першую нітку голай). Вадкія герметыкі выдатна падыходзяць для асяроддзяў з высокай вібрацыяй, паколькі яны таксама дзейнічаюць як мяккі фіксатар разьбы. Для высокай прадукцыйнасці Блокі падрыхтоўкі паветра вадкія герметыкі часта аддаюць перавагу OEM-вытворцам.
Як мне выбраць паміж ніткамі NPT, BSPT і BSPP?
Звычайна гэта вызначаецца вашым геаграфічным становішчам або паходжаннем вашага абсталявання. NPT з'яўляецца стандартам у Паўночнай Амерыцы, у той час як BSP (British Standard Pipe) з'яўляецца нормай у Еўропе і Азіі. Вы можаце ідэнтыфікаваць іх, вымераючы крок і кут: NPT мае кут разьбы 60°, у той час як BSP мае кут 55°. Ніколі не спрабуйце прымусова ўстаўляць мужчыну NPT у самку BSP.
