Прамысловы кантроль патоку ў значнай ступені абапіраецца на два асноўныя метады прывядзення ў дзеянне: электрамагнітны і вадкі. Выбар паміж электрамагнітным і пнеўматычным клапанам патрабуе разумення часу водгуку, экалагічных абмежаванняў і энергаэфектыўнасці. У той час як абодва кампаненты рэгулююць паток вадкасці або газу, іх унутраныя механізмы і крыніцы харчавання істотна адрозніваюцца, што ўплывае на доўгатэрміновыя эксплуатацыйныя выдаткі і надзейнасць сістэмы ў аўтаматызаваных вытворчых лініях.

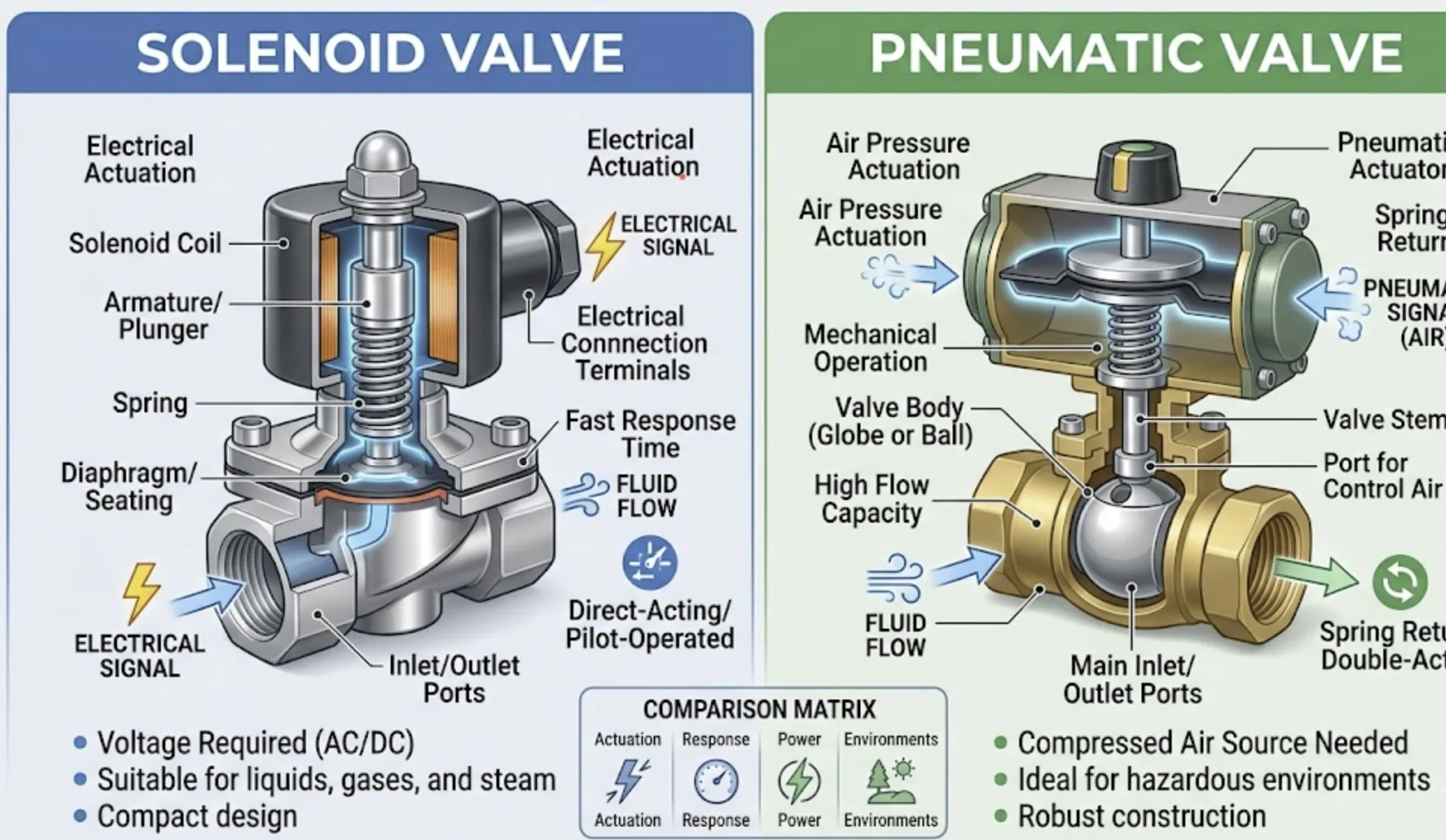

Асноўныя адрозненні паміж саленоідам і пнеўматычным прывадам
Электрамагнітны клапан - гэта электрамеханічная прылада, якая выкарыстоўвае электрычны ток для стварэння магнітнага поля, якое рухае поршань, каб адкрыць або закрыць адтуліну клапана. Наадварот, пнеўматычны клапан выкарыстоўвае сціснутае паветра для перамяшчэння поршня або дыяфрагмы, перамяшчаючы золотник клапана ў патрэбнае становішча. Згодна з тэхнічнай справаздачы ад Міжнароднае таварыства аўтаматызацыі (ISA) , электрамагнітныя клапаны з'яўляюцца пераважнымі для высакахуткасных прыкладанняў з нізкім патокам, у той час як пнеўматычныя сістэмы вылучаюцца ў цяжкіх умовах, якія патрабуюць высокага крутоўнага моманту і бяспекі ў выбуханебяспечнай атмасферы.
Параўнанне тэхнічных характарыстык
У наступнай табліцы прыведзены асноўныя паказчыкі прадукцыйнасці стандартных прамысловых мадэляў, якія палягчаюць аб'ектыўнае параўнанне іх функцыянальных магчымасцей.
| Асаблівасць | Электрамагнітны клапан | Пнеўматычны клапан |
| Крыніца харчавання | Электрычнасць (AC/DC) | Сціснутае паветра (6-10 бар) |
| Час водгуку | Ад 5 да 50 мс | Ад 30 мс да 150 мс |
| Працоўны цыкл | Абмежаваны рассейваннем цяпла | Бесперапынная праца |
| Адказаўстойлівы рэжым | Спружынны зварот (электрычны) | Механічная спружына або паветраны бак |
| Крутоўны момант/сіла | Умераны | Вельмі высокая |
Перавагі электрычных электрамагнітных сістэм кіравання
Электрамагнітныя клапаны забяспечваюць беспрэцэдэнтную дакладнасць для задач аўтаматызацыі, якія патрабуюць хуткага пераключэння. Паколькі гэтыя прылады непасрэдна інтэгруюцца з праграмуемымі лагічнымі кантролерамі (PLC), яны пазбаўляюць ад неабходнасці ў паветраных кампрэсарах і складаных трубаправодах у невялікіх устаноўках. Інжынеры часта выбіраюць a 2/2-хадавой электрамагнітны клапан для працы з вадкасцямі і адключэння газу, дзе імгненная рэакцыя з'яўляецца найважнейшым патрабаваннем бяспекі.
Інтэграцыя з лічбавымі сістэмамі кіравання з'яўляецца асноўнай перавагай электрычнага прывада. Сучасныя электрамагнітныя блокі падтрымліваюць розныя напружання і могуць быць абсталяваны шпулькамі малой магутнасці для мінімізацыі спажывання энергіі. Для сістэм, якія патрабуюць розных варыянтаў мантажу, выкарыстоўваючы a калектар электрамагнітнага клапана дазваляе цэнтралізаванае кіраванне некалькімі лініямі вадкасці, памяншаючы агульную плошчу шафы кіравання і спрашчаючы электрычную праводку.
Моцныя бакі сістэм клапанаў з пнеўматычным прывадам
Пнеўматычныя клапаны з'яўляюцца галіновым стандартам для небяспечных асяроддзяў, дзе электрычныя іскры ўяўляюць небяспеку ўзгарання. Гэтыя клапаны выкарыстоўваюць ціск паветра для забеспячэння высокай механічнай сілы, што робіць іх прыдатнымі для трубаправодаў вялікага дыяметра і цяжкіх вязкіх вадкасцей. Стандарт пнеўматычны накіравальны клапан застаецца працаздольным нават пры экстрэмальных тэмпературах і высокіх узроўнях вібрацыі, якія могуць прывесці да заўчаснага выхаду з ладу электронных кампанентаў саленоіда.
Даўгавечнасць і тэрмаўстойлівасць вызначаюць пнеўматычнае перавага. У адрозненне ад электрамагнітных шпулек, якія могуць згарэць, калі падключацца пад напругу на працягу працяглых перыядаў без астуджэння, пнеўматычныя прывады не выпрацоўваюць унутранае цяпло падчас фазы ўтрымання. Рэалізацыя а Пнеўматычны клапан серыі 4V забяспечвае стабільную прадукцыйнасць у вытворчых працэсах з высокім цыклам нагрузак, такіх як упакоўка або зборка аўтамабіляў, дзе клапан можа спрацоўваць тысячы разоў у гадзіну.
Аперацыйныя абмежаванні і абмежаванні
Асноўным недахопам электрамагнітных клапанаў з'яўляецца іх адчувальнасць да ваганняў магутнасці і магчымасць перагарання шпулькі. Акрамя таго, створанай магнітнай сілы часта бывае недастаткова для працы буйнамаштабных клапанаў супраць высокага ціску вадкасці без дапамогі пілота. Дадзеныя з ст Міністэрства энергетыкі ЗША (DOE) паказвае на тое, што ў той час як асобныя электрамагнітныя клапаны спажываюць мала энергіі, назапашанае цяпло ў шчыльных банках можа паўплываць на навакольную адчувальную электроніку, выклікаючы неабходнасць вентылятараў астуджэння або радыятараў.
Пнеўматычныя сістэмы, наадварот, патрабуюць пастаяннай падачы чыстага, сухога і змазанага паветра. Інфраструктура для сціснутага паветра, уключаючы кампрэсары, сушылкі і фільтры, прадугледжвае значныя першапачатковыя капітальныя выдаткі. Акрамя таго, пнеўматычнае прывядзенне ў дзеянне па сваёй сутнасці менш энергаэфектыўнае, чым прамое электрычнае кіраванне, з-за страт пры сціску паветра і магчымых уцечак у размеркавальнай сетцы. Выкарыстанне спец пнеўматычныя фітынгі і злучальнікі важна для змякчэння гэтых уцечак і падтрымання ціску ў сістэме.
Аналіз прадукцыйнасці: хуткасць супраць сілы
З пункту гледжання механічных характарыстык выбар залежыць ад таго, ці аддае прыкладанне прыярытэт хуткасці або сырой магутнасці. Электрамагнітныя клапаны з'яўляюцца самымі хуткімі, часта дасягаючы поўнага пераходу менш чым за 10 мілісекунд. Гэта робіць іх ідэальнымі для сартавальных машын і струйной друку. Аднак, калі задача прадугледжвае перасоўванне цяжкага засаўкі або шаравога крана, пнеўматычны прывад неабходны для пераадолення статычнага трэння і супраціву вадкасці, якія сустракаюцца ў прамысловай апрацоўцы.
| Крытэрыі прымянення | Рэкамендуемая тэхналогія | Разважанне |
| Выбуховая атмасфера | Пнеўматычны | Няма рызыкі электрычнай іскры (сумяшчальны з ATEX) |
| Кампактнае лабараторнае абсталяванне | Саленоід | Невялікая плошча, кампрэсар не патрэбны |
| Высокачашчынны цыкл | Саленоід | Больш хуткі адказ і меншая затрымка |
| Буйнамаштабная інфраструктура | Пнеўматычны | Больш высокае стаўленне сілы да вагі |
Уздзеянне на навакольнае асяроддзе і стандарты бяспекі
Стандарты бяспекі, такія як IEC 61508 для функцыянальнай бяспекі гуляюць важную ролю ў выбары клапана. На многіх хімічных заводах выбіраюць пнеўматычныя клапаны, таму што іх можна лёгка канфігураваць для «бяспечных» пазіцый з дапамогай механічных спружын, якія не залежаць ад назапашанай электрычнай энергіі. Для больш простых задач кантролю паветра, a пнеўмамеханічны клапан забяспечвае надзейную альтэрнатыву з ручным або кулачковым кіраваннем, якая працуе без знешняй крыніцы харчавання.
Па словах а Справаздача аб прамысловай аўтаматызацыі за 2025 год , пераход да «Зялёнай вытворчасці» спрыяе распрацоўцы больш эфектыўных электрамагнітных шпулек. Сучасныя канструкцыі паменшылі ўтрымліваючы ток да 70% у параўнанні з мадэлямі дзесяцігадовай даўнасці. Тым не менш, для цяжкай прамысловасці надзейнасць высокая пнеўматычны паветраны балон у спалучэнні з пнеўматычным рэгулюючым клапанам застаецца пераважным рашэннем для доўгатэрміновай механічнай стабільнасці ў цяжкіх умовах на адкрытым паветры або пры прамыванні.
Абслугоўванне і доўгатэрміновая надзейнасць
Патрабаванні да тэхнічнага абслугоўвання электрамагнітных клапанаў засяроджваюцца на электрычнай цэласнасці шпулькі і чысціні вадкасці. Цвёрдыя часціцы могуць лёгка закаркаваць невялікія пілотныя адтуліны саленоіда, што прывядзе да выхаду з ладу. Пнеўматычныя клапаны больш устойлівыя да забруджванняў, але патрабуюць рэгулярнай праверкі ўшчыльняльнікаў і ўшчыльняльных кольцаў, каб прадухіліць уцечку паветра. Правільная ўстаноўка пнеўматычныя глушыцелі і глушыцелі таксама неабходна кіраваць шумавым забруджваннем, якое ствараецца выцяжным паветрам.
Выснова: выбар правільнай тэхналогіі клапана
Выбар паміж электрамагнітнымі і пнеўматычнымі клапанамі залежыць ад канкрэтных патрабаванняў сістэмы аўтаматызацыі. Электрамагнітныя клапаны прапануюць лепшае рашэнне для хуткага, дакладнага і электрычна ўбудаванага кантролю патоку ў чыстым асяроддзі. Пнеўматычныя клапаны застаюцца лепшым выбарам для прымянення высокай сілы, небяспечных месцаў і сістэм, дзе інфраструктура сціснутага паветра ўжо створана. Баланс першапачатковых інвестыцый з эфектыўнасцю працы і патрэбамі ў абслугоўванні з'яўляецца ключом да аптымізацыі прамысловых гідраўлічных сістэм электраэнергіі.
FAQ
Ці можна выкарыстоўваць электрамагнітны клапан у пнеўматычнай сістэме?
Так, пнеўматычны клапан з электрамагнітным кіраваннем выкарыстоўвае электрычны сігнал для кіравання патокам сціснутага паветра, які затым прыводзіць у дзеянне большы золотник клапана. Гэты гібрыдны падыход спалучае хуткую апрацоўку сігналаў электронікі з высокай механічнай сілай пнеўматычнай энергіі для складанай прамысловай аўтаматызацыі.
Як мне ліквідаваць непаладкі з электрамагнітным клапанам, які не адчыняецца?
Спачатку з дапамогай мультиметра пераканайцеся, што ўваходнае напружанне адпавядае спецыфікацыям шпулькі. Калі электразабеспячэнне стабільнае, праверце, ці не перагарэла спіраль або засмечана пілотнае адтуліну. Механічная перашкода ўнутры корпуса клапана, выкліканая рэшткамі вадкасці, з'яўляецца яшчэ адной распаўсюджанай прычынай няспраўнасці электрамагнітных прывадаў.
Якія перавагі бяспекі пнеўматычных клапанаў у нафце і газе?
Пнеўматычныя клапаны па сваёй сутнасці выбухаабароненыя, таму што яны працуюць з выкарыстаннем ціску паветра, а не электрычнасці. У асяроддзі з лёгкаўзгаральнымі парамі выдаленне электрычных кампанентаў пазбаўляе ад рызыкі ўзгарання. Акрамя таго, пнеўматычныя прывады могуць забяспечваць высакахуткаснае аварыйнае адключэнне (ESD) з выкарыстаннем рэзервуараў са сціснутым паветрам.
Які тып клапана мае большы тэрмін службы?
Пнеўматычныя клапаны звычайна маюць больш працяглы механічны тэрмін службы ў цяжкіх умовах, таму што ў іх адсутнічаюць далікатныя электронныя кампаненты. Аднак электрамагнітныя клапаны могуць дасягаць мільёнаў цыклаў у лёгкіх, чыстых умовах, калі электрычная шпулька абаронена ад перагрэву і скокаў напружання з дапамогай правільнай канструкцыі схемы.
Як тэмпература вадкасці ўплывае на выбар клапана?
Высокія тэмпературы вадкасці могуць пагоршыць ізаляцыю шпулькі саленоіда, што прывядзе да заўчаснага выхаду з ладу. У такіх выпадках патрабуюцца пнеўматычныя клапаны або саленоіды з высокатэмпературнымі ўшчыльняльнікамі FKM або PTFE. Для моцнай спякоты пнеўматычныя прывады аддаюць перавагу, паколькі крыніца харчавання фізічна ізалявана ад нагрэтага корпуса клапана.
