Што такое латуневы электрамагнітны клапан і як ён працуе?

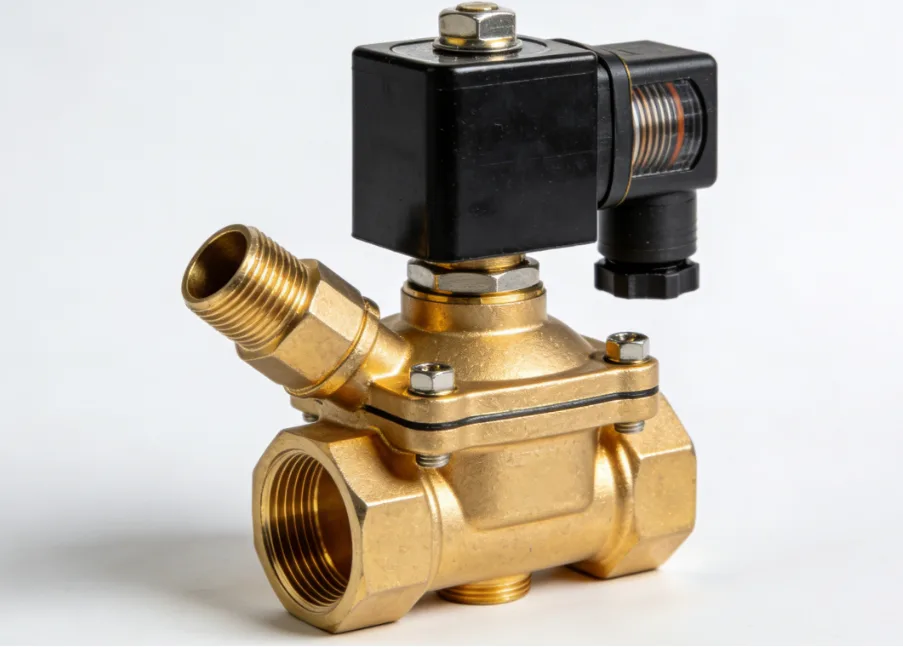

A Латуневы электрамагнітны клапан - гэта клапан з электрамеханічным кіраваннем, прызначаны для кантролю патоку вадкасці або газу. Па сутнасці, ён складаецца з двух асноўных кампанентаў: электрычнага саленоіда (шпулькі) і корпуса клапана з высакаякаснага латуневага сплаву (звычайна CW617N або C36000).
Асноўны прынцып прадугледжвае Электрамагнетызм . Калі электрычны ток праходзіць праз катушку, ён стварае магнітнае поле, якое рухае поршань (якар). У залежнасці ад канструкцыі—Нармальна закрыты (NC) або Нармальна адкрыты (НЕ) —гэты рух адкрывае або закрывае адтуліну, дазваляючы або перашкаджаючы праходжанню вадкасці.
Тэхнічнае вызначэнне кампанентаў
- Шпулька: «Мозг», які пераўтварае электрычную энергію ў механічны рух.
- Поршань: Звычайна выраблены з нержавеючай сталі з магнітнымі ўласцівасцямі (AISI 430F).
- Пячатка: Важны для прадухілення ўцечак, часта зроблены з NBR, EPDM або FKM (Viton) .
- Цела: Каваная або літая латунь, выбраная з-за яе выдатнай апрацоўваемасці і ўстойлівасці да ціску.
Чаму варта выбраць латуневыя клапаны, а не клапаны з нержавеючай сталі або пластыка?
Пры выбары матэрыялу корпуса клапана інжынеры павінны суаднесці кошт з прадукцыйнасцю. Латунь знаходзіцца ў «залатой сярэдзіне» прамысловых матэрыялаў.
Табліца параўнання: Матрыца характарыстык матэрыялу
| Асаблівасць | Латунь (HPb59-1 / CZ122) | Нержавеючая сталь (304/316) | Пластык (ПВХ/нейлон) |
|---|---|---|---|
| Ўстойлівасць да карозіі | Высокі (акрамя кіслот) | Вельмі высокая | Высокі (спецыфічны хімічны) |
| Намінальны ціск | Да 50+ бараў | 100+ бар | Нізкі (звычайна <10 бар) |
| Дыяпазон тэмператур | -ад 20°C да 180°C | -196°C да 600°C | ад 0°C да 60°C |
| Эканамічнасць | Выдатна | дорага | Вельмі нізкі |
| Апрацоўваемасць | Палепшаны | Цяжка | Літая |
Ключавое разуменне: Латунь з'яўляецца натуральным антымікробным сродкам, што робіць яе пераважным выбарам для сістэм пітной вады. Аднак для вельмі агрэсіўных асяроддзяў, такіх як марская вада або канцэнтраваныя кіслоты, Клапаны з нержавеючай сталі рэкамендуюцца.
Якія бываюць розныя тыпы працы латуневага электрамагнітнага клапана?
Разуменне «акцёрскага тыпу» мае вырашальнае значэнне для даўгавечнасці сістэмы. Выкарыстанне няправільнага тыпу можа прывесці да «гідраўдара» або перагарання шпулькі.
1. Электрамагнітныя клапаны прамога дзеяння
У клапане прамога дзеяння поршань непасрэдна звязаны з адтулінай. Для працы не патрабуецца мінімальны перапад ціску.
- Лепшае для: Малыя хуткасці патоку і вакуумныя прымянення.
2. Электрамагнітныя клапаны з пілотным кіраваннем (ускосныя).
Гэтыя клапаны выкарыстоўваюць ціск самой вадкасці для адкрыцця і закрыцця. Саленоід кіруе невялікім накіроўвалым адтулінай, якое змяняе баланс ціску на дыяфрагме або поршні.
- Лепшае для: Прамысловыя высокапраточныя трубаправоды.
- Патрабаванне: Патрабуецца мінімальны перапад ціску (звычайна >0,5 бар).
3. Клапаны ўздыму (нулявы дыферэнцыял).
Гібрыдная канструкцыя, дзе поршань механічна звязаны з дыяфрагмай. Ён працуе ад 0 бар, але можа вытрымліваць высокі расход.
Як выбраць правільны матэрыял ушчыльнення для латуневага клапана?
«Латунь» настолькі ж добрая, наколькі добры эластамер, які яе ўшчыльняе. Выбар няправільнага ўшчыльнення прыводзіць да хімічнай дэградацыі і адмовы сістэмы.
Кіраўніцтва па выбары пломбы
-
NBR (нітрыл-бутадыен-каўчук):
- Дыяпазон тэмп: -ад 10°C да 80°C.
- Лепшае для: Вада, сціснутае паветра, лёгкія масла.
-
EPDM (этыленпрапілендыенавы манамер):
- Дыяпазон тэмп: -ад 30°C да 130°C.
- Лепшае для: Гарачая вада, пара і пара нізкага ціску. Папярэджанне: ніколі не выкарыстоўвайце з алеямі.
-
ФКМ / Вітон:
- Дыяпазон тэмп: -ад 10°C да 180°C.
- Лепшае для: Высокія тэмпературы і агрэсіўныя хімічныя рэчывы/паліва.
Для якіх прамысловых прылажэнняў выкарыстоўваюцца латуневыя электрамагнітныя клапаны?
Паколькі латунь іскраўстойлівая і трывалая, яна сустракаецца практычна ў кожным сектары сучаснай інфраструктуры.
Сістэмы ацяплення, кандыцыянавання і астуджэння
У буйных ахаладжальніках латуневыя клапаны рэгулююць паток холадагентаў і астуджальнай вады. Іх цеплаправоднасць дазваляе ім супрацьстаяць хуткім тэмпературным ваганням без расколін.
Водападрыхтоўка і абрашэнне
Ад муніцыпальнай фільтрацыі вады да аўтаматызаванага арашэння цяпліц, латуневыя клапаны забяспечваюць неабходныя паказчыкі бяспекі «Пітной вады», якіх часта не хапае пластмасам. Праверце наш апошні растворы кантролю вады для больш падрабязнай інфармацыі.
Сістэмы сціснутага паветра
У пнеўматычных ланцугах хуткі час водгуку (ад 10 мс да 50 мс) латуневага электрамагнітнага клапана вельмі важны для высакахуткасных вытворчых ліній.
Як правільна ўсталяваць латуневы электрамагнітны клапан? (Крок за крокам)
Няправільная ўстаноўка з'яўляецца прычынай № 1 скаргаў на "ўцечку". Выканайце наступныя прафесійныя дзеянні, каб забяспечыць 10-гадовы тэрмін службы.
- Праверце напрамак патоку: Шукайце стралу, улітую ў латуневы корпус. Устаноўка яго назад прывядзе да таго, што клапан будзе вібраваць або застанецца адкрытым.
- Прамыйце лініі: Перад устаноўкай прамыйце трубы, каб выдаліць металічную габлюшку або рэшткі стужкі PTFE. Дробныя часціцы з'яўляюцца асноўнай прычынай закаркаванні дыяфрагмы.
- Пазіцыянаванне: Большасць вытворцаў рэкамендуюць ўсталёўваць клапан з Шпулька Вертыкальны . Гэта прадухіляе асяданне асадка ў трубцы поршня.
- Праводка і напружанне: Пераканайцеся, што ваша крыніца сілкавання адпавядае маркіроўцы шпулькі (напрыклад, 220 В пераменнага току супраць 24 В пастаяннага току). Выкарыстанне шпулькі пастаяннага току ў ланцугу пераменнага току імгненна спаліць саленоід.
- Выкарыстоўвайце падсітак: Заўсёды ўстанаўлівайце перад патокам Y-вобразны фільтр, каб абараніць адтуліну клапана.
На якія агульныя праблемы з ліквідацыяй непаладак варта сачыць?
Нават лепшыя латуневыя клапаны з часам сутыкаюцца з праблемамі. Вось дыягнастычны кантрольны спіс.
-
Клапан не адчыняецца:
- Праверце наяўнасць сілкавання.
- Згарэла шпулька (праверце супраціў мультиметром).
- Недастатковы перапад ціску (для пілотных клапанаў).
-
Клапан не зачыняецца:
- Пад пломбай затрымаўся смецце.
- Пашкоджаная або зношаная дыяфрагма.
- Рэшткавы магнетызм (рэдка, звычайна паказвае на неабходнасць замены поршня).
-
Гучнае гудзенне:
- Няправільнае напружанне (неадпаведнасць пераменнага і пастаяннага току).
- Бруд унутры арматурнай трубкі выклікае вібрацыю поршня.
Для пашыранага абслугоўвання звярніцеся да нашага поўны кантрольны спіс па тэхнічным абслугоўванні клапанаў .
FAQ: Часта задаюць пытанні аб латуневых электрамагнітных клапанах
Як доўга звычайна служыць латуневы электрамагнітны клапан?
Разлічаны высакаякасны латуневы электрамагнітны клапан Ад 1 мільёна да 5 мільёнаў цыклаў , у залежнасці ад вадкай асяроддзя і асяроддзя. Пры стандартным ужыванні вады з чыстай фільтрацыяй гэта азначае прыкладна ад 5 да 10 гадоў бесперапыннай службы. Такія фактары, як «Гідраўдар» і высокачашчыннае пераключэнне, могуць значна скараціць гэты тэрмін службы.
Ці бяспечная латунь для пітной вады?
Так, але з агаворкай. Для пітной вады вы павінны пераканацца, што латунь ёсць Без свінцу (адпавядае стандартам NSF/ANSI 61). Стандартная прамысловая латунь можа ўтрымліваць слядовыя колькасці свінцу (да 2,5%) для апрацоўкі. Калі ваш праект прадугледжвае выкарыстанне пітной вады, заўсёды ўказвайце «Лунь без свінцу», каб забяспечыць адпаведнасць нарматыўным патрабаванням і бяспеку.
Ці магу я выкарыстоўваць латуневы электрамагнітны клапан для паліва або бензіну?
Вы можаце выкарыстоўваць латунь для паліва, але вы павінен выкарыстоўваць an ФКМ (Вітон) пячатка. Стандартныя ўшчыльненні NBR набракаюць і разбураюцца пад уздзеяннем бензіну або дызельнага паліва, што прыводзіць да катастрафічнай паломкі клапана. Акрамя таго, упэўніцеся, што клапан з'яўляецца "выбухаабароненым" (клас ATEX/Ex), калі ён выкарыстоўваецца ў асяроддзі з лёгкаўзгаральнымі парамі.
Чаму мая шпулька электрамагнітнага клапана моцна награваецца?
Цалкам нармальна, калі электрамагнітная шпулька бывае цёплай навобмацак (да 80°C) падчас бесперапыннай працы, бо электрычная энергія выпрацоўвае цяпло. Аднак, калі спіраль дыміцца або плавіцца, гэта звычайна паказвае на «перагрузку па напрузе» або механічную блакіроўку, якая перашкаджае поршню ўстаць, што прыводзіць да таго, што спіраль спажывае празмерны ток.
У чым розніца паміж клапанамі NC і NO?
NC (нармальна закрыты) азначае, што клапан застаецца закрытым, калі няма харчавання, і адкрываецца толькі пры падключэнні. НЕ (нармальна адкрыты) азначае, што клапан застаецца адкрытым па змаўчанні і зачыняецца пры ўключэнні харчавання. Выберыце NC для сістэм бяспекі, дзе паток павінен спыніцца падчас збою электраэнергіі, і NO для сістэм, дзе паток крытычны нават без электрычнасці.
