Выбар правільнага клапана для прамысловага або жылога выкарыстання можа стаць розніцай паміж высокапрадукцыйнай сістэмай і кашмарам для абслугоўвання. Сярод мноства варыянтаў, латуневы электрамагнітны клапан вылучаецца як універсальнае, трывалае і эканамічна эфектыўнае рашэнне.
У гэтым падрабязным кіраўніцтве мы вывучым усё: ад тэхнічных спецыфікацый да крытэрыяў выбару, дапамагаючы вам зразумець, чаму гэтыя кампаненты важныя ў сучаснай тэхніцы.
1. Што такое латуневы электрамагнітны клапан і як ён працуе?

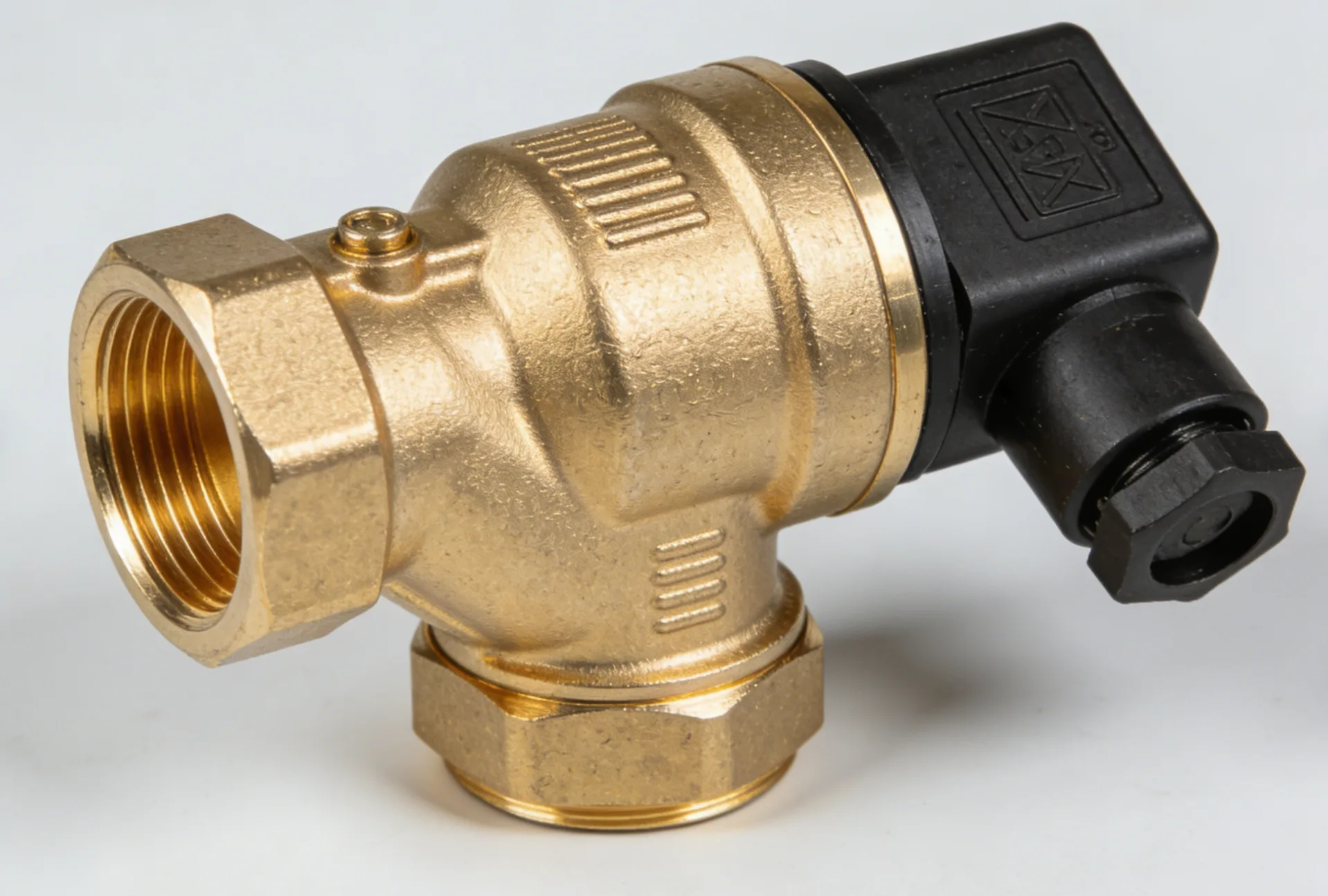

A латуневы электрамагнітны клапан - гэта клапан з электрамеханічным кіраваннем, прызначаны для кантролю патоку вадкасці або газу. «Саленоід» адносіцца да электрычнай шпулькі, якая стварае магнітнае поле пры напрузе, рухаючы поршань, каб адкрыць або закрыць адтуліну клапана.
Ключавыя кампаненты:
- Электрамагнітная шпулька: Электрычная частка, якая выклікае рух.
- Арматура/поршань: Рухомая частка, якая блакуе або дазваляе паток.
- Корпус клапана: Выраблены з высакаякаснай латуні (звычайна CW617N або C36000).
- Ўшчыльненне/дыяфрагма: Звычайна вырабляецца з NBR, EPDM або Viton (FKM).
Як гэта працуе:
Калі электрычны ток праходзіць праз катушку, ён стварае магнітнае поле. Гэтая сіла цягне поршань уверх (у нармальна закрытым клапане), дазваляючы асяроддзю праходзіць праз электрамагнітны клапан цела. Калі электрычнасць адключаецца, спружына штурхае поршань назад уніз, перакрываючы паток.
2. Чаму варта выбраць латунь перад іншымі матэрыяламі?
Латунь - гэта сплаў, які ў асноўным складаецца з медзі і цынку. Гэта «залаты стандарт» для электрамагнітных клапанаў агульнага прызначэння дзякуючы сваім унікальным фізічным і хімічным уласцівасцям.
Табліца параўнання: латунь супраць нержавеючай сталі супраць пластыка
| Асаблівасць | Латуневыя электрамагнітныя клапаны | Клапаны з нержавеючай сталі | Пластыкавыя (нейлон/ПВХ) клапаны |
|---|---|---|---|
| Даўгавечнасць | Высокі | Палепшаны | Умераны |
| Ўстойлівасць да карозіі | Выдатна (акрамя солі/кіслот) | Найвышэйшы | Высокі |
| Намінальны ціск | Да 50-100 Бар | Высокі ціск (100+ бар) | Нізкі ціск |
| Дыяпазон тэмператур | -ад 20°C да 180°C | -196°C да 600°C | ад 0°C да 60°C |
| Эканамічнасць | Лепшае значэнне | дорага | Самы танны |
Эксперт Insight: Згодна з Асацыяцыя развіцця медзі (CDA) , латунь з'яўляецца пераважнай у сантэхнічных і прамысловых прымяненнях з-за яе натуральных антымікробных уласцівасцяў і ўстойлівасці да біялагічнага забруджвання, што вельмі важна для водаправодных сістэм.
3. Якія тыпы латуневых электрамагнітных клапанаў лепш за ўсё падыходзяць для вашага праекта?
Разуменне розных канфігурацый жыццёва важна для эфектыўнасці сістэмы. Большасць розныя старонкі прадукту будзе класіфікаваць клапаны па тыпу дзеяння:
Прамое дзеянне супраць пілотнага
- Прамое дзеянне: Саленоід непасрэдна адкрывае адтуліну. Лепш за ўсё падыходзіць для малых расходаў і сістэм з нулявым перападам ціску.
- Пілотны (непрамы): Для адкрыцця клапана выкарыстоўваецца ціск асяроддзя. Яны ідэальна падыходзяць для прымянення з вялікім патокам, але для іх працы патрабуецца мінімальны перапад ціску (звычайна 0,5 бар).
Нармальна закрыты (NC) супраць нармальна адкрытага (NO)
- Звычайна закрыты: Клапан застаецца закрытым пры абясточэнні. Гэта галіновы стандарт бяспекі.
- Звычайна адкрыты: Пры абясточэнні клапан застаецца адкрытым. Выкарыстоўваецца ў сістэмах, дзе паток павінен працягвацца падчас збояў электраэнергіі.
4. Як выбраць правільны матэрыял ушчыльнення для латуневых клапанаў?
«Унутранае сэрца» а латуневы электрамагнітны клапан з'яўляецца пячаткай. Няправільны выбар матэрыялу можа прывесці да ўцечкі або выхаду клапана з ладу на працягу некалькіх тыдняў.
- NBR (нітрылавы каўчук): Лепш за ўсё падыходзіць для вады, паветра і нейтральных алеяў. Тэмпература: ад -10°C да +80°C.
- EPDM: Выдатна падыходзіць для гарачай вады і пара. Не сумяшчальны з алеямі. Тэмпература: ад -30°C да +130°C.
- Вітон (FKM): Высокая ўстойлівасць да ўздзеяння хімікатаў, бензіну і высокіх тэмператур. Тэмпература: ад -10°C да +180°C.
- ПТФЭ (тэфлон): Практычна інэртны. Выкарыстоўваецца для пара і агрэсіўных асяроддзяў.
5. Якое звычайнае прымяненне латуневых электрамагнітных клапанаў?
З-за сваёй універсальнасці гэтыя клапаны сустракаюцца практычна ва ўсіх галінах:
- Ачыстка вады: Кантроль патоку ў сістэмах зваротнага осмасу (RO) і арашэння.
- Сістэмы вентыляцыі і вентыляцыі: Кіраванне патокам гарачай і халоднай вады ў блоках клімат-кантролю.
- Сістэмы сціснутага паветра: Дзейнічаюць як дрэнажы або выканаўчыя механізмы ў пнеўматычных ланцугах.
- Ежа і напоі: Выкарыстоўваецца ў кавамашынах і дазатарах вады (патрабуецца бессвінцовая латунь).
6. Як правільна ўсталяваць і абслугоўваць свой клапан?
Каб забяспечыць працяглы тэрмін службы вашага электрамагнітны клапан , выканайце наступныя прафесійныя дзеянні па ўсталёўцы:
Кантрольны спіс ўстаноўкі:
- Праверце кірунак: Пераканайцеся, што стрэлка на корпусе клапана адпавядае кірунку патоку.
- Ачысціце трубы: Смецце з'яўляецца прычынай №1 паломкі клапана. Прамыйце сістэму перад устаноўкай.
- Усталюйце фільтр: Заўсёды размяшчайце фільтр (Y-фільтр) перад патокам.
- Арыентацыя: Для дасягнення найлепшых вынікаў устанаўлівайце змеявік уверх, каб прадухіліць назапашванне асадка ў поршневай трубцы.
Парады па ліквідацыі непаладак:
- Клапан не адчыняецца: Праверце наяўнасць перагарання шпулькі або недастатковага напружання.
- Клапан не зачыняецца: Праверце, ці няма бруду пад дыяфрагмай або зламанай зваротнай спружыны.
- Гучнае гудзенне: Звычайна выклікана ваганнямі напружання пераменнага току або брудам у арматуры.
7. Будучыя тэндэнцыі: чаму AI і IoT змяняюць тэхналогію Valve?
Сучасны кантроль вадкасці рухаецца да Разумныя электрамагнітныя клапаны . Дзякуючы інтэграцыі датчыкаў гэтыя клапаны могуць прадастаўляць дадзеныя ў рэжыме рэальнага часу аб расходах, тэмпературы і колькасці цыклаў. Гэты падыход «прагназуючага тэхнічнага абслугоўвання» значна скарачае час прастою — гэта ключавы фактар для Індустрыі 4.0.
FAQ: Часта задаюць пытанні аб латуневых электрамагнітных клапанах
Як доўга звычайна служыць латуневы электрамагнітны клапан?
Высакаякасны латуневы электрамагнітны клапан можа праслужыць ад 1 да 5 мільёнаў цыклаў у залежнасці ад чысціні асяроддзя, працоўнай частаты і ўмоў навакольнага асяроддзя. Рэгулярнае абслугоўванне дыяфрагмы можа значна падоўжыць тэрмін службы.
Ці магу я выкарыстоўваць латуневы электрамагнітны клапан для пітной вады?
Так, але вы павінны пераканацца, што клапан зроблены з Бессвінцовая латунь і мае адпаведныя сертыфікаты (напрыклад, NSF/ANSI 61). Стандартная прамысловая латунь можа ўтрымліваць невялікую колькасць свінцу, які не падыходзіць для пітной вады.
Што выклікае перагаранне шпулькі электрамагніта?
Найбольш распаўсюджанымі прычынамі з'яўляюцца няправільнае напружанне (напрыклад, падача 220 В на шпульку 24 В), трапленне вільгаці, якое прыводзіць да кароткага замыкання, або затрымаўся поршань, які перашкаджае замыканню магнітнага ланцуга, што прыводзіць да перагрэву шпулькі.
Ці сумяшчальная латунь з палівам і бензінам?
Латунь сама па сабе сумяшчальная з большасцю паліва. Аднак, ст пломбіровочный матэрыял з'яўляецца крытычным фактарам. Вы павінны выкарыстоўваць Вітон (FKM) ўшчыльнення для бензінавых або дызельных прымянення, так як NBR з цягам часу разбураецца пад уздзеяннем гэтых хімічных рэчываў.
У чым розніца паміж электрамагнітнымі шпулькамі пераменнага і пастаяннага току?
Шпулькі пераменнага току магутныя, але могуць пакутаваць ад «гудзення» і большага кідка пускавога току. Шпулькі пастаяннага току працуюць цішэй і ў цэлым больш стабільныя для электронных сістэм кіравання, хоць яны могуць мець меншыя сілы адкрыцця для вялікіх клапанаў.
