Уводзіны: што такое электрамагнітны клапан?
A электрамагнітны клапан гэта аўтаматызаваная прылада кіравання, якая выкарыстоўвае электрамагнітную сілу для кіравання патокам вадкасці або газу. У пнеўматычных сістэмах электрамагнітныя клапаны з пілотным кіраваннем дзейнічаюць як «выключальнікі» для невялікіх хуткасцей патоку, хутка і дакладна кантралюючы паток газу або вадкасці; электрамагнітныя клапаны прамога дзеяння могуць непасрэдна кантраляваць вялікую хуткасць патоку.
У нашай галіне пнеўматычнай прадукцыі электрамагнітныя клапаны шырока выкарыстоўваюцца ў сістэмах прывада цыліндраў, пнеўматычных прывадах і сістэмах кіравання трубаправодамі. Яны таксама выкарыстоўваюцца ў сістэмах вентыляцыі і кандыцыянавання, прамысловых аўтаматызаваных вытворчых лініях, ірыгацыйных сістэмах і іншых галінах прамысловасці, што робіць іх незаменным асноўным кампанентам сучаснага аўтаматызаванага абсталявання.
Прынцып працы электрамагнітнага клапана
Асноўны прынцып працы электрамагнітнага клапана заснаваны на электрамагнетызме: калі ток праходзіць праз катушку ўнутры корпуса клапана, утвараецца магнітнае поле, якое прымушае стрыжань клапана рухацца, тым самым адкрываючы або закрываючы клапан і кантралюючы праходжанне вадкасці.
Электрамагнітны клапан у асноўным складаецца з наступных частак:
Каб зразумець працу і асноўныя перавагі электрамагнітнага клапана, спачатку трэба азнаёміцца з яго кампанентамі.
Шпулька: Стварае магнітную сілу пры падключэнні.
Поршань: Рухаецца пад дзеяннем магнітнай сілы для дасягнення адкрыцця і закрыцця.
Корпус клапана: Пераносіць вадкасць і ўтварае праточны канал.
У пнеўматычных сістэмах электрамагнітныя клапаны могуць хутка рэагаваць на патрэбы прывядзення ў дзеянне цыліндраў, напрыклад, кантраляваць выцягванне або ўцягванне цыліндру для дасягнення высокачашчынных механічных уздзеянняў.
Тыпы электрамагнітных клапанаў
Электрамагнітныя клапаны можна класіфікаваць на розныя тыпы ў залежнасці ад іх структуры і спосабу кіравання:
Нармальна адкрыты клапан і нармальна закрыты клапан
Нармальна закрыты клапан застаецца закрытым пры адсутнасці току і адкрываецца пры падключэнні; Нармальна закрытыя электрамагнітныя клапаны падыходзяць для кіравання пускам цыліндраў.
Нармальна адкрыты клапан застаецца адкрытым пры адсутнасці току і зачыняецца пры падключэнні; Нармальна адкрытыя электрамагнітныя клапаны падыходзяць для бяспечнага скіду ціску або бесперапыннай падачы паветра.

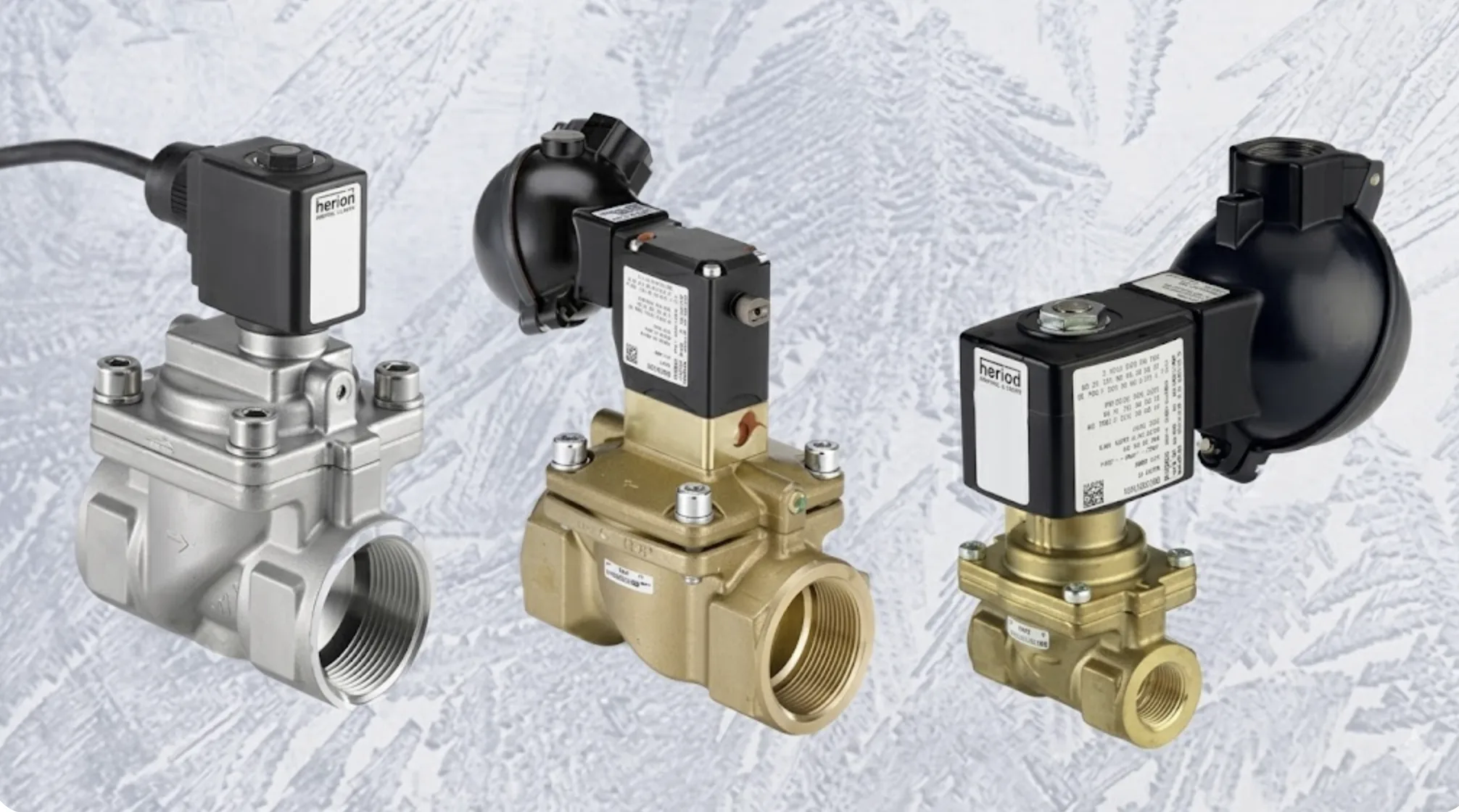

Электрамагнітныя клапаны, класіфікаваныя па матэрыялах
Латуневы корпус клапана
Асаблівасці: устойлівасць да высокага ціску, ўмераны кошт. Падыходзіць для: агульных пнеўматычных сістэм, паветраных або водных асяроддзяў.
Корпус клапана з нержавеючай сталі
Асаблівасці: устойлівы да карозіі, устойлівы да высокіх тэмператур, працяглы тэрмін службы. Падыходзіць для: агрэсіўных газаў, хімічнай і харчовай прамысловасці.
Корпус клапана з інжынернага пластыка (пластык/POM, ПВХ).
Асаблівасці: Лёгкі, устойлівы да кіслот і шчолачаў, добрая ізаляцыя.
Прымяненне: сістэмы газу, вады ці слаба агрэсіўнай вадкасці пад нізкім ціскам.
Электрамагнітныя клапаны, класіфікаваныя па колькасці каналаў/палажэнняў
2/2 клапан
Функцыя: самы просты запорны клапан.
Прыкладанні: аднабаковае кіраванне выцягваннем/уцягваннем цыліндру або простае пнеўматычнае пераключэнне ланцуга.
3/2 клапан
Функцыя: выкарыстоўваецца для кіравання цыліндрам простага дзеяння, адзін канал для ўпускання, адзін для выпуску і адзін для выпуску.
Ужыванне: аднабаковае дзеянне цыліндра, кіраванне пераключэннем пнеўматычнага контуру.
4/2 або 4/3 клапан
Функцыя: Звычайна выкарыстоўваецца ў цыліндрах падвойнага дзеяння, кантралюючы выцягванне і ўцягванне цыліндра.
Характарыстыкі: Пазіцыйныя клапаны 4/3 маюць функцыю нейтральнага ўтрымання або выпуску, што можа павысіць бяспеку сістэмы.
5/2 або 5/3 клапан
Функцыя: выкарыстоўваецца ў больш складаных цыліндрах падвойнага дзеяння або пнеўматычных схемах з некалькімі прывадамі.
Характарыстыкі: Падтрымка шматканальнага пераключэння, падыходзіць для кіравання пнеўматычнай схемай на аўтаматызаваных вытворчых лініях.
Аналіз пераваг і недахопаў электрамагнітных клапанаў у пнеўматычных сістэмах
Перавагі:
Высокая хуткасць рэагавання, магчымасць дакладнага кіравання рухам цыліндра, падыходзіць для аўтаматызаваных вытворчых ліній.
Высокая дакладнасць кіравання, якая дазваляе дыстанцыйнае кіраванне і цэнтралізаванае кіраванне з дапамогай электрычных сігналаў.
Кампактная структура, зручная ўстаноўка і абслугоўванне, падыходзіць для модульнай канструкцыі пнеўматычных сістэм.
Недахопы:
Абмежаваны дыяпазон ціску; клапаны з пілотным кіраваннем неабходныя для прымянення высокага ціску або высокага патоку.
Высокія патрабаванні да падачы паветра; успрымальныя да пылу і забруджванням, што патрабуе выкарыстання пнеўматычных фільтраў.
Залежыць ад крыніцы харчавання; нармальна закрытыя клапаны аўтаматычна зачыняюцца падчас адключэння электраэнергіі, у той час як нармальна адкрытыя клапаны могуць прадстаўляць небяспеку для бяспекі.
Прымяненне і рэзюмэ электрамагнітных клапанаў
У пнеўматычных сістэмах электрамагнітныя клапаны цесна ўзаемадзейнічаюць з цыліндрамі, пнеўматычнымі фітынгамі і пнеўматычнымі трубаправодамі для дасягнення аўтаматызаванай працы. Напрыклад:
Аўтаматызаваныя вытворчыя лініі: кіраванне выцягваннем і ўцягваннем цыліндраў для завяршэння зборкі, сартавання і іншых дзеянняў.
Пнеўматычныя прылады для апрацоўкі: Дасягненне дакладнага пазіцыянавання матэрыялу шляхам кіравання цыліндрамі праз электрамагнітныя клапаны.
Абсталяванне для арашэння і аховы навакольнага асяроддзя: рэгуляванне патоку газу або вады для дасягнення дыстанцыйнага аўтаматычнага кіравання.
Рэзюмэ
Электрамагнітныя клапаны з'яўляюцца «асноўным элементам кіравання» пнеўматычных сістэм, вызначаючы хуткасць працы, дакладнасць і надзейнасць усяго пнеўматычнага абсталявання. Для вытворцаў пнеўматычнай прадукцыі выбар высакаякасных электрамагнітных клапанаў не толькі паляпшае прадукцыйнасць абсталявання, але і забяспечвае кліентаў стабільнымі і надзейнымі рашэннямі аўтаматызацыі.
