У свеце прамысловая аўтаматызацыя , Напрамкавы клапан (DCV) гэта неапеты герой. Часта называюць «мозгам» пнеўматычнага контуру, яго асноўнай функцыяй з'яўляецца рэгуляванне патоку сціснутага паветра да розных выканаўчых механізмаў. Разуменне прынцып працы накіраванага клапана мае вырашальнае значэнне для інжынераў, якія імкнуцца аптымізаваць эфектыўнасць сістэмы і скараціць час прастою.
Анатомія пнеўматычнага накіравальнага клапана
Каб зразумець, як працуюць гэтыя клапаны, мы павінны спачатку паглядзець на іх унутраную структуру. Самы сучасны высокаэфектыўныя накіравальныя клапаны выкарыстоўваць а золотниковый дызайн
Корпус клапана: Корпус, выраблены з дакладнай механічнай апрацоўкі анадаваны алюмініевы сплаў для даўгавечнасці і ўстойлівасці да карозіі.
Шпуля: Цыліндрычны кампанент, які слізгае ўзад і наперад у корпусе.
Зямлі і пазы: Шпулька мае рэльефныя секцыі, якія называюцца зямель (якія блакуюць паток паветра) і паглыбленыя ўчасткі, наз баразёнкі (якія дазваляюць паветры праходзіць паміж партамі).
Ўшчыльняючымі элементы: Высокая якасць Ўшчыльняльнікі NBR або Viton выкарыстоўваюцца для прадухілення ўнутранай уцечкі, забяспечваючы падтрыманне ціску ў сістэме.

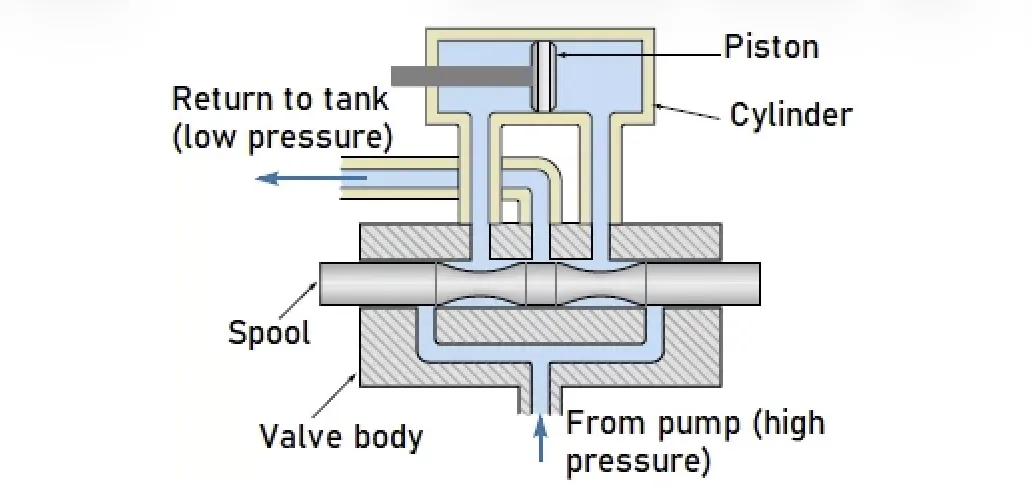

Прынцып працы накіравальнага клапана
Фундаментальны механізм накіравальнага клапана абапіраецца на лінейнае зрушэнне шпулькі для пераключэння паветраных каналаў. Далей я ў асноўным прадстаўлю метад працы гэтага тыпу клапана, засяродзіўшы ўвагу на этапах працы 5/2-га ходавага клапана.
A 5/2-хадавой клапан (5 партоў, 2 пазіцыі) з'яўляецца галіновым стандартам для кіравання пнеўмацыліндры падвойнага дзеяння .
Становішча адпачынку: У стане па змаўчанні шпулька ўтрымліваецца на месцы (часта спружынай). Паветра цячэ з Уваходны порт (P) каб Выхадны порт (B) , трымаючы цыліндр уцягнутым.
Прывядзенне ў дзеянне: Калі электрамагнітная шпулька знаходзіцца пад напругай, ён стварае магнітнае поле, якое цягне катушку.
Перабудова канала: Калі шпулька зрушваецца, то зямель раскрыць розныя парты. Цяпер паветра цячэ з Порт П каб Порт А , у выніку чаго цыліндр выцягваецца, а адпрацаванае паветра з іншага боку выходзіць праз Выпускны порт (S) .
Абясточванне: Як толькі сігнал спыняецца, спружына штурхае шпульку назад, змяняючы паток і ўцягваючы прывад.
Для складаных сістэм асобныя клапаны звычайна згрупаваны ў вентыльны калектар. Цэнтралізаваныя рашэнні памяншаюць складанасць электраправодкі, эканомяць месца і падтрымліваюць пратаколы палявых шын, такія як IO-Link або EtherCAT, значна паляпшаючы магчымасці дыягностыкі. Гэта тое, што вядома як а вентыльны востраў , дзе некалькі клапанаў працуюць разам.
Тры тыпу метадаў прывядзення ў дзеянне
У залежнасці ад асяроддзя прымянення, розныя метады прывядзення ў дзеянне выкарыстоўваюцца для пераключэння шпулі
Саленоід (электрычны): Выкарыстоўвае электрычныя сігналы ад ПЛК. Гэта падмурак Індустрыя 4.0 і разумная аўтаматызацыя завода.
Пнеўматычны (пнеўматычны): Выкарыстоўвае невялікі паветраны сігнал для перамяшчэння асноўнай шпулі. Яны ідэальна падыходзяць для выбухаабароненыя асяроддзя або зоны высокай тэмпературы.
Ручная і механічная: Клапаны з рычагом, кнопкай або ролікам важныя для ручнога перакрыцця, ахоўных блакіровак і экстраных прыпынкаў.
Чаму выбар важны: парты, пазіцыі і хуткасць патоку
Выбар правільнага пнеўматычны кампанент патрабуе глядзець не толькі на цану. Інжынеры павінны ўлічваць
Прапускная здольнасць (значэнне Cv): Выбар правільнага памеру разьбы (M5 да 1/2″) гарантуе ваш пнеўмацыліндр рухаецца з неабходнай хуткасцю, не «задушваючы» сістэму.
Функцыі цэнтра: У 3-пазіцыйных клапанаў цэнтральны стан ( Закрыты цэнтр або Выцяжны цэнтр ) вызначае, застаецца нагрузка зафіксаванай на месцы або падае падчас збою электрычнасці.
FAQ
Q1: Што прыводзіць да таго, што накіравальны клапан «заліпае» або выходзіць з ладу?
A: Самая распаўсюджаная прычына - беднасць якасць паветра . Вільгаць, пыл або сапсаваны алей могуць прывесці да прыліпання шпулькі. Выкарыстанне высокай якасці Блок FRL (фільтр, рэгулятар, змазка) гэта лепшая прафілактычная мера.
Q2: Ці магу я выкарыстоўваць 3/2-хадавой клапан для кіравання цыліндрам падвойнага дзеяння?
A: № А 3/2-хадавой клапан прызначаны для цыліндраў простага дзеяння (зваротная спружына). Для руху падвойнага дзеяння вам спатрэбіцца a 5/2- або 5/3-хадавой клапан .
Q3: Як вызначыць уцечку ў маім электрамагнітным клапане?
A: Прыслухайцеся да пастаяннага шыпячага гуку з выхлапных адтулін. Звычайна гэта паказвае на зношанасць ўнутраныя ўшчыльнення або золотник, які не цалкам зрушыўся з-за нізкага пілотнага ціску.
