Чаму прамалінейны рух важны ў сучаснай аўтаматызацыі?
Ва ўмовах прамысловай аўтаматызацыі, якая хутка развіваецца, дасягненне дакладнага і надзейнага прамалінейнага руху з'яўляецца фундаментальным патрабаваннем. Лінейны рух з'яўляецца асновай незлічоных механічных працэсаў, пачынаючы ад простай задачы адкрыцця ахоўнай засаўкі і заканчваючы складанай высакахуткаснай сартаваннем ва ўпаковачным прадпрыемстве. Але сярод велізарнай колькасці прамысловых частак, які пнеўматычны кампанент забяспечвае прамалінейны рух? Адказ крыецца ў пнеўматычным цыліндры, універсальным і надзейным прыладзе, якое стала галіновым стандартам для лінейнага прывада.
Гэты прафесійны гід даследуе заблытаны свет пнеўмацыліндры , падрабязна апісваючы іх унутраную механіку, разнастайныя канфігурацыі і важную ролю, якую яны адыгрываюць у сучаснай вытворчасці. Мы паглыбімся ў тое, чаму гэтыя балоны са сціснутым паветрам аддаюць перавагу іншым спосабам прывядзення ў дзеянне, як выбраць правільны пнеўматычны прывад для вашага канкрэтнага прымянення і тэхналагічныя дасягненні, якія працягваюць рабіць балоны са сціснутым паветрам краевугольным каменем эфектыўнай і эканамічнай аўтаматызацыі. Незалежна ад таго, з'яўляецеся вы інжынерам, які распрацоўвае новую сістэму, або спецыялістам па закупках, які займаецца пошукам надзейных кампанентаў, разуменне магчымасцей пнеўматычнага цыліндру вельмі важна для аптымізацыі вашых прамысловых аперацый.
Што такое пнеўматычны цыліндр?

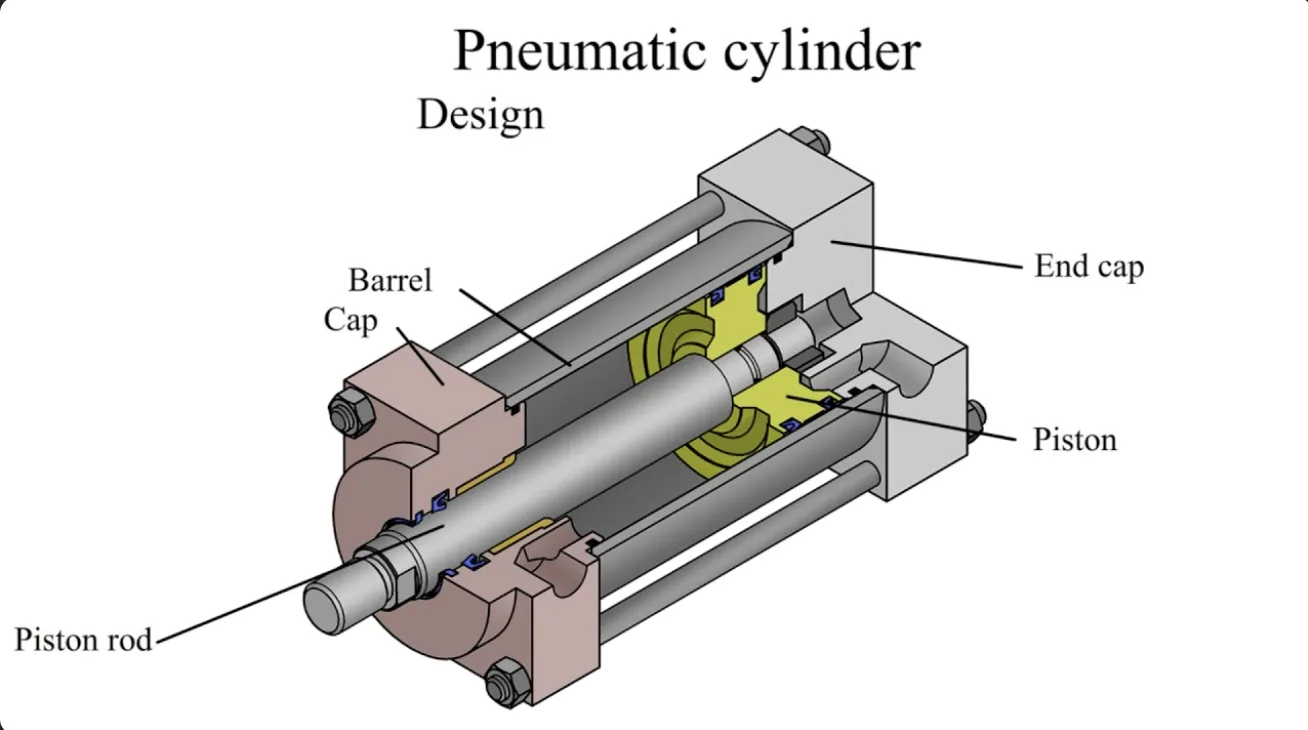

Як працуе ўнутраны механізм пнеўмацыліндру?
Па сваёй сутнасці, пнеўмацыліндр - гэта механічнае прыстасаванне, якое пераўтворыць патэнцыйную энергію сціснутага паветра ў кінэтычную энергію ў выглядзе лінейнага руху. Асноўная канструкцыя складаецца з цыліндрычнага ствала, поршня і штока. Калі паветра пад ціскам трапляе ў адзін канец ствала, яно ўздзейнічае на паверхню поршня. Гэты перапад ціску прымушае поршань рухацца па даўжыні ствала, выцягваючы або ўцягваючы прымацаваны стрыжань.
Хараство гэтага пнеўматычнага прывада заключаецца ў яго прастаце. Кіруючы патокам і ціскам паветра з дапамогай клапанаў, аператары могуць дасягнуць дакладнага кантролю над хуткасцю, сілай і кірункам ходу. Гэты працэс вельмі эфектыўны і можа паўтарацца мільёны разоў з мінімальным абслугоўваннем, што робіць паветраны балон ідэальным выбарам для інтэнсіўных прамысловых асяроддзяў.
Чаму варта выбраць пнеўматычны цыліндр перад электрычнымі або гідраўлічнымі прывадамі?
Выбіраючы рашэнне аб лінейным руху, інжынеры часта параўноўваюць пнеўматычныя цыліндры з электрычнымі і гідраўлічнымі альтэрнатывамі. Кожны з іх мае свае моцныя бакі, але цыліндр са сціснутым паветрам прапануе унікальны набор пераваг, якія робяць яго выбарам для многіх прыкладанняў:
•Эканамічная эфектыўнасць: Пнеўматычныя сістэмы звычайна маюць больш нізкую пачатковую цану пакупкі і меншыя выдаткі на ўстаноўку ў параўнанні са складанымі электрычнымі сістэмамі або гідраўлічнымі сістэмамі высокага ціску.
•Трываласць і надзейнасць: гэтыя пнеўматычныя прывады неверагодна трывалыя. Яны могуць працаваць у цяжкіх умовах, уключаючы экстрэмальныя тэмпературы, пыл і вільгаць, дзе адчувальная электроніка можа выйсці з ладу.
•Бяспека: паколькі ў іх выкарыстоўваецца паветра, а не электрычнасць або лёгкаўзгаральная гідраўлічная вадкасць, паветраныя балоны па сваёй сутнасці больш бяспечныя ў выбуханебяспечных або прамывальных асяроддзях.
•Хуткасць і сіла: яны могуць забяспечыць высакахуткасны рух і значную сілу ў кампактным корпусе, ідэальным для хуткастрэльных зборачных ліній.
| Асаблівасць | Пнеўмацыліндр | Электрычны прывад | Гідраўлічны прывад |
|---|---|---|---|
|
Першасная крыніца энергіі |
Сціснутае паветра |
Электрычнасць |
Гідраўлічная вадкасць |
|
Першапачатковы кошт |
Нізкі |
Ад сярэдняга да высокага |
Высокі |
|
Складанасць |
Нізкі |
Высокі |
Сярэдні |
|
Дакладнасць |
Умераны |
Вельмі высокая |
Высокі |
|
Тэхнічнае абслугоўванне |
Нізкі |
Умераны |
Высокі (рызыкі ўцечкі) |
|
Прыдатнасць навакольнага асяроддзя |
Жорсткі/змыць |
Чысты/кантраляваны |
Heavy Duty/High Force |
Якія ключавыя кампаненты высакаякаснага пнеўмацыліндру?
Каб забяспечыць працяглую працу, высакаякасны пнеўмацыліндр павінен быць выраблены з матэрыялаў прэміум-класа. Ствол звычайна вырабляецца з алюмінія або нержавеючай сталі для ўстойлівасці да карозіі. Поршневыя ўшчыльнення маюць вырашальнае значэнне; яны павінны падтрымліваць герметычнае паветранае ўшчыльненне, мінімізуючы трэнне. Сучасныя паветраныя балоны часта маюць самазмазвальныя ўшчыльненні і інтэграваную амартызацыю для памяншэння ўдару ў канцы ходу, яшчэ больш падаўжаючы тэрмін службы пнеўматычнага прывада.
Якія бываюць розныя тыпы пнеўматычных цыліндраў для лінейнага руху?
Выбар правільнага пнеўмацыліндра для вашага прымянення патрабуе разумення розных даступных тыпаў. Кожная канфігурацыя распрацавана ў адпаведнасці з пэўнымі патрабаваннямі да прадукцыйнасці, ад простага штуршка ў адзін бок да складаных доўгіх рухаў.

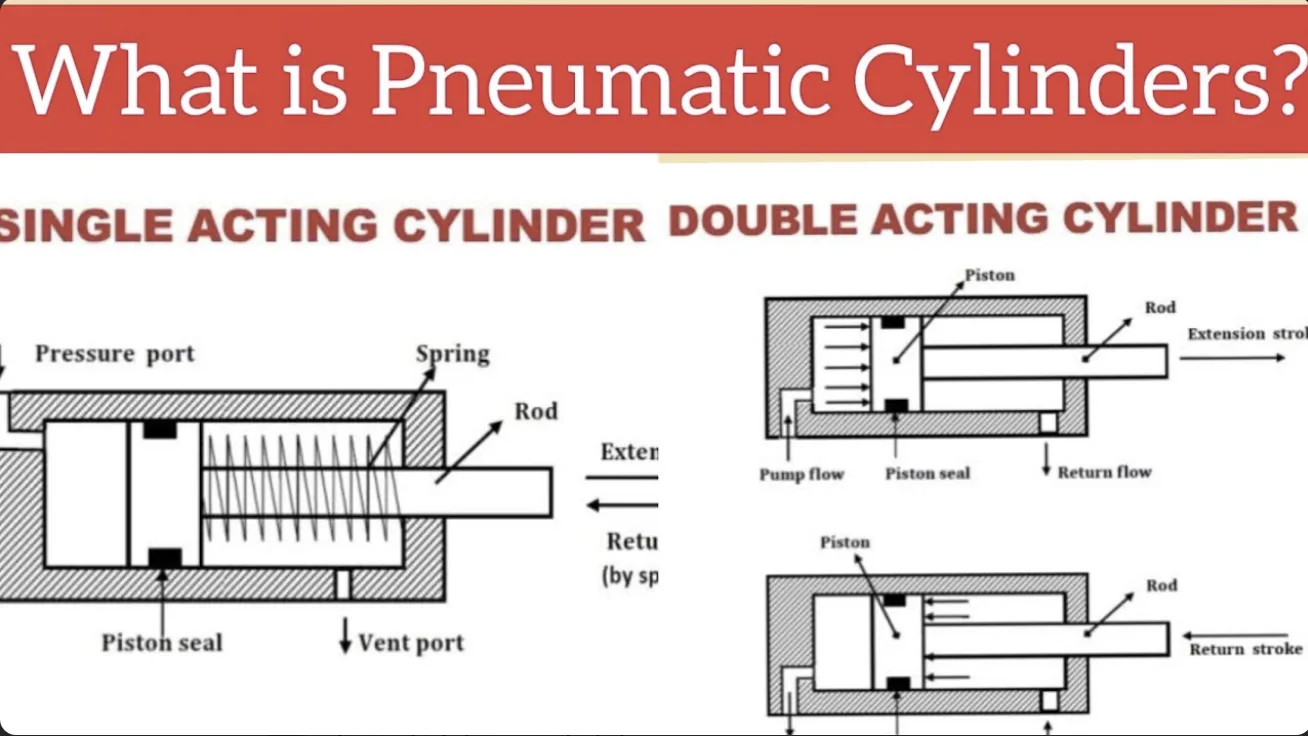

У чым розніца паміж пнеўматычнымі цыліндрамі адзінарнага і двайнога дзеяння?
Найбольш распаўсюджаная класіфікацыя пнеўматычных цыліндраў заснавана на спосабе іх ходу.
•Пнеўматычныя цыліндры адзінарнага дзеяння: у гэтых паветраных цыліндрах выкарыстоўваецца сціснутае паветра для перамяшчэння поршня ў адным кірунку (звычайна выцягваецца) і механічная спружына для вяртання яго ў зыходнае становішча. Яны ідэальна падыходзяць для такіх простых задач, як зацісканне, выкідванне або ўздым, дзе сіла патрабуецца толькі ў адным кірунку.
•Пнеўматычныя цыліндры падвойнага дзеяння: гэтыя пнеўматычныя прывады выкарыстоўваюць сціснутае паветра для прывядзення ў дзеянне ходаў расцягвання і ўцягвання. Гэта дазваляе больш кантраляваць рух і забяспечваць сілу ў абодвух напрамках. Балоны са сціснутым паветрам падвойнага дзеяння з'яўляюцца найбольш шырока выкарыстоўваным тыпам у прамысловай аўтаматызацыі дзякуючы сваёй універсальнасці і эфектыўнасці.
Калі вы павінны выкарыстоўваць бесштоковый пнеўматычны цыліндр для лінейнага руху?
У тых выпадках, калі месца абмежавана або патрабуецца вельмі доўгі ход, бесштоковый пнеўматычны цыліндр з'яўляецца выдатным выбарам. У адрозненне ад традыцыйных пнеўмабалонаў, бесштоковая версія не мае штока поршня, які выходзіць за межы ствала. Замест гэтага груз прымацаваны да ўнутранага поршня, які рухаецца па даўжыні цыліндру. Гэтая канструкцыя забяспечвае значна больш кампактную плошча і можа дасягаць даўжыні ходу ў некалькі метраў, што робіць яе ідэальнай для буйнамаштабных сістэм апрацоўкі матэрыялаў і канвеерных сістэм.
Што такое тэлескапічныя пнеўматычныя цыліндры і іх унікальныя перавагі?
Тэлескапічныя пнеўматычныя цыліндры забяспечваюць унікальнае рашэнне для прыкладанняў, якія патрабуюць доўгага ходу, але маюць вельмі мала месца для ўстаноўкі. Гэтыя пнеўматычныя прывады складаюцца з некалькіх укладзеных паміж сабой прыступак, якія працягваюцца паслядоўна. Гэта дазваляе зрабіць вельмі доўгі агульны ход, захоўваючы пры гэтым кароткую даўжыню ўцягнутай часткі. Вы часта знойдзеце гэтыя балоны са сціснутым паветрам у пад'ёмным абсталяванні, самазвалах і іншых цяжкіх машынах, дзе мала месца.
Дзе пнеўматычныя цыліндры найбольш часта выкарыстоўваюцца ў прамысловасці?
Універсальнасць пнеўматычнага цыліндру робіць яго паўсюдным кампанентам у розных галінах прамысловасці. Яго здольнасць забяспечваць надзейны, высакахуткасны прамалінейны рух вельмі важная для сучаснай вытворчасці.

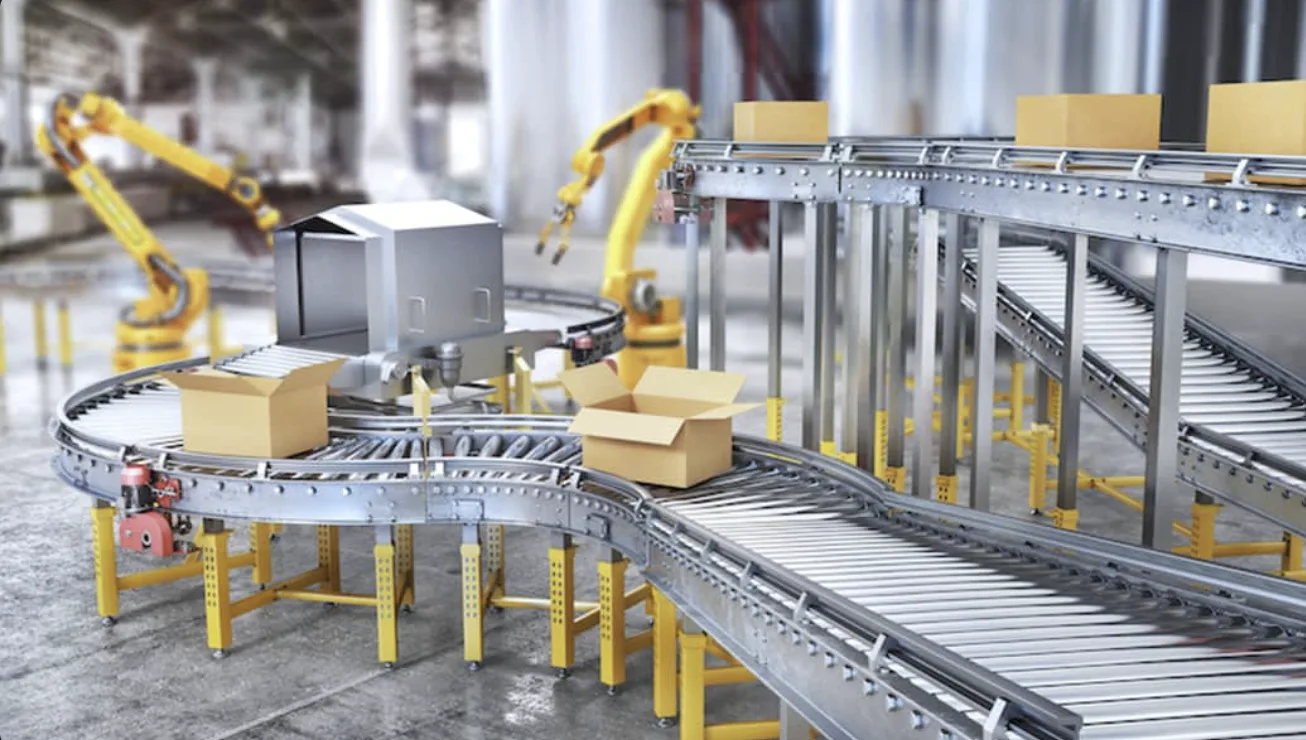

Як пнеўматычныя цыліндры выкарыстоўваюцца пры ўпакоўцы і апрацоўцы матэрыялаў?
Ва ўпаковачнай прамысловасці пнеўматычныя цыліндры выкарыстоўваюцца для ўсяго: ад запячатвання кардонных скрынак і маркіроўкі да высакахуткаснага сартавання на канвеерных стужках. Іх здольнасць забяспечваць хуткі, паўтаральны лінейны рух мае вырашальнае значэнне для падтрымання высокіх паказчыкаў вытворчасці. Гэтыя паветраныя балоны часта аб'ядноўваюцца ў складаныя аўтаматызаваныя сістэмы, якія патрабуюць дакладнага часу і каардынацыі.
Якую ролю адыгрываюць пнеўматычныя цыліндры ў робататэхніцы і аўтаматызаванай зборцы?
Рабатызаваныя сістэмы ў значнай ступені залежаць ад пнеўматычных прывадаў для рук, захопаў і іншых рухомых частак. Лёгкі і высакахуткасны характар цыліндраў са сціснутым паветрам робіць іх ідэальнымі для хуткіх рухаў, неабходных на аўтаматызаваных зборачных лініях. Ад збору і размяшчэння невялікіх электронных кампанентаў да зваркі буйных аўтамабільных дэталяў, пнеўмацыліндр забяспечвае неабходны лінейны рух для шырокага спектру рабатызаваных задач.
Чаму пнеўматычныя цыліндры аддаюць перавагу ў харчовай прамысловасці і вытворчасці напояў?
Прамысловасць харчовых прадуктаў і напояў мае строгія патрабаванні да гігіены і бяспекі. Пнеўматычныя цыліндры часта аддаюць перавагу, таму што яны выкарыстоўваюць чыстае сціснутае паветра, а не гідраўлічную вадкасць, якая можа забрудзіць харчовыя прадукты ў выпадку ўцечкі. Многія паветраныя балоны, прызначаныя для гэтай галіны, зроблены з нержавеючай сталі і маюць спецыяльныя ўшчыльненні, якія вытрымліваюць частае мыццё рэзкімі мыючымі хімікатамі.
Як выбраць правільны пнеўмацыліндр для вашага прымянення?
Выбар ідэальнага пнеўмацыліндра для вашых канкрэтных патрэб патрабуе ўважлівага разгляду некалькіх фактараў. Рынак у 2026 годзе прапануе разнастайны асартымент прадуктаў, кожны з унікальнымі характарыстыкамі і перавагамі. Разуменне гэтых ключавых аспектаў дасць вам магчымасць прыняць абгрунтаванае рашэнне, якое адпавядае вашым прамысловым патрабаванням.
Якія найбольш важныя фактары трэба ўлічваць пры выбары пнеўмацыліндру?
Пры выбары пнеўмацыліндру неабходна ўлічваць наступныя фактары:
•Патрабаванне да сілы: Колькасць сілы, неабходнай для вашага прымянення, будзе вызначаць памер адтуліны паветранага цыліндра. Вы можаце разлічыць сілу па формуле: Сіла = Ціск × Плошча.
•Даўжыня ходу: адлегласць, якую поршань павінен прайсці, будзе вызначаць даўжыню ходу пнеўматычнага прывада.
•Хуткасць і час цыклу: Хуткасць, з якой павінен працаваць цыліндр са сціснутым паветрам, будзе вызначаць памер паветраных адтулін і тып неабходных клапанаў.
•Навакольнае асяроддзе: асяроддзе працы будзе вызначаць матэрыялы і ўшчыльненні, неабходныя для пнеўматычнага цыліндру. Напрыклад, асяроддзе змывання запатрабуе нержавеючай сталі і спецыяльных ушчыльненняў.
•Тып мацавання: Спосаб мацавання паветранага балона будзе вызначаць тып мантажных кранштэйнаў і неабходнага абсталявання.
Як разлічыць сілу, неабходную для пнеўматычнага цыліндру?
Разлік сілы, неабходнай для пнеўматычнага цыліндру, - просты працэс. Сіла роўная ціску паветра, памножанаму на плошчу паверхні поршня. Напрыклад, калі ў вас ціск паветра 6 бар (87 фунтаў на квадратны цаля) і поршань дыяметрам 50 мм (1,97 цалі), сіла будзе складаць прыкладна 1178 Ньютанаў (265 фунтаў). Важна ўлічваць як сілы расцягвання, так і сілы ўцягвання, бо сіла ўцягвання будзе крыху меншай з-за плошчы штока поршня.
Якія найбольш распаўсюджаныя тыпы мацавання пнеўмацыліндраў?
Існуе некалькі распаўсюджаных тыпаў мацавання пнеўмацыліндраў, кожны з якіх мае свае перавагі:
•Фланцавае мацаванне: гэта просты і бяспечны спосаб мацавання паветранага балона на роўнай паверхні.
•Паваротнае мацаванне: гэта дазваляе пнеўматычнаму прываду круціцца, забяспечваючы большы дыяпазон руху.
•Мацаванне на ножках: гэта звычайны спосаб мацавання балона са сціснутым паветрам да падставы або рамы.
•Мацаванне на вушы: гэта дазваляе пнеўматычнаму цыліндру паварочвацца на шпільцы, забяспечваючы гнуткае злучэнне.
Выснова: нязменнае значэнне пнеўмацыліндра ў аўтаматызацыі
У 2026 годзе пнеўмацыліндр застаецца важным кампанентам для дасягнення надзейнага, высакахуткаснага прамалінейнага руху ў прамысловай аўтаматызацыі. Яго прастата, даўгавечнасць і эканамічная эфектыўнасць робяць яго пераважным выбарам для шырокага спектру прымянення, ад простай апрацоўкі матэрыялаў да складаных рабатызаваных сістэм. Разумеючы розныя даступныя тыпы паветраных балонаў і ключавыя фактары, якія трэба ўлічваць пры выбары, вы можаце аптымізаваць сваю прамысловую дзейнасць і дасягнуць большай эфектыўнасці і прадукцыйнасці. Па меры развіцця тэхналогій пнеўматычны прывад будзе працягваць развівацца, забяспечваючы яшчэ большую прадукцыйнасць і ўніверсальнасць для будучага вытворчасці.
FAQ
Які пнеўматычны кампанент забяспечвае прамалінейны рух?
The пнеўмацыліндр з'яўляецца асноўным кампанентам, які забяспечвае прамалінейны лінейны рух у пнеўматычнай сістэме. Ён пераўтворыць патэнцыйную энергію сціснутага паветра ў кінэтычную энергію за кошт руху поршня ўнутры цыліндрычнага ствала.
У чым розніца паміж пнеўмацыліндрам і пнеўмабалонам?
Тэрміны пнеўматычны цыліндр і паветраны цыліндр часта выкарыстоўваюцца як узаемазаменныя. Абодва адносяцца да адной і той жа механічнай прылады, якая выкарыстоўвае сціснутае паветра для стварэння лінейнага руху.
Як доўга звычайна служаць пнеўматычныя цыліндры?
Працягласць жыцця пнеўматычнага цыліндра залежыць ад некалькіх фактараў, уключаючы працоўнае асяроддзе, частату выкарыстання і якасць матэрыялаў і ўшчыльняльнікаў. Аднак высакаякасны паветраны балон звычайна можа праслужыць мільёны цыклаў пры мінімальным абслугоўванні.
Ці можна пнеўматычныя цыліндры выкарыстоўваць у асяроддзі для прамывання?
Так, многія пнеўматычныя цыліндры спецыяльна распрацаваны для выкарыстання ў асяроддзі прамывання. Гэтыя паветраныя балоны звычайна вырабляюцца з нержавеючай сталі і маюць спецыяльныя ўшчыльненні, якія вытрымліваюць частую чыстку рэзкімі хімікатамі.
Якія найбольш частыя прычыны паломкі пнеўмацыліндра?
Найбольш распаўсюджаныя прычыны выхаду з ладу пнеўматычнага цыліндра ўключаюць знос ўшчыльнення, забруджванне паветразабеспячэння і няправільны мантаж. Рэгулярнае тэхнічнае абслугоўванне і выкарыстанне высакаякасных кампанентаў могуць дапамагчы прадухіліць гэтыя праблемы і падоўжыць тэрмін службы вашага пнеўматычнага прывада.
