En el mundo de la automatización industrial, al aire comprimido se le suele denominar la “cuarta utilidad”. Sin embargo, el aire comprimido sin procesar de un compresor rara vez está listo para su uso inmediato. Por lo general, hace calor, está sucio y húmedo, factores que pueden provocar fallas prematuras del equipo y costosos tiempos de inactividad. Aquí es donde un unidad de preparación de aire , comúnmente conocido como unidad FRL (Filtro, Regulador, Lubricador), se vuelve indispensable. Pero ¿Cómo funciona una unidad de preparación de aire? ¿Transformar el aire puro en una fuente de energía de alta calidad? Esta guía explora la compleja mecánica, los estándares de la industria y los componentes esenciales que garantizan que sus sistemas neumáticos funcionen con la máxima eficiencia.
¿Qué es una unidad de preparación de aire y por qué es esencial?
Un unidad de preparación de aire es un sistema modular diseñado para tratar el aire comprimido antes de que llegue a los componentes neumáticos posteriores, como válvulas, cilindros y herramientas neumáticas. Su misión principal es garantizar que el aire esté limpio, con una presión estable y debidamente lubricado. Sin esta etapa crítica, los contaminantes como el óxido, las incrustaciones y la humedad pueden causar corrosión interna, mientras que las presiones fluctuantes pueden provocar un rendimiento inconsistente de la máquina.
¿Por qué los sistemas neumáticos requieren aire tratado?
La fiabilidad de cualquier circuito neumático depende de la calidad del aire que circula por él. Según el ISO 8573-1 Estándar internacional, la calidad del aire comprimido se clasifica según la concentración de partículas sólidas, agua y aceite. Una estrategia eficaz de preparación del aire ayuda a las instalaciones a alcanzar clases específicas de pureza del aire, extendiendo así la vida útil de maquinaria costosa y reduciendo los costos de mantenimiento.
“El aire comprimido es una fuente de energía vital, pero su calidad impacta directamente en la eficiencia y longevidad de los componentes neumáticos. La preparación adecuada del aire no es una opción; es una necesidad para las operaciones industriales modernas.” — Mejores prácticas de la industria para sistemas neumáticos
¿Cómo elimina los contaminantes el proceso de filtración?
La primera etapa de cualquier sistema FRL es la filtro de aire . Su función es eliminar partículas sólidas y humedad líquida que podrían dañar los sensibles sellos internos. Pero ¿Cómo funciona un filtro neumático? para alcanzar niveles tan altos de pureza?
La mecánica de la filtración centrífuga y de barrera.
Cuando el aire a alta presión ingresa a la carcasa del filtro, se dirige a través de un conjunto de paletas guía que crean un poderoso movimiento giratorio. Este acción centrífuga arroja contaminantes más pesados, como gotas de agua y escamas de gran tamaño, contra las paredes internas del recipiente. Estos contaminantes luego se depositan en la "zona tranquila" en el fondo, donde se pueden drenar manual o automáticamente.
Después de la etapa centrífuga, el aire pasa a través de una elemento filtrante , normalmente hecho de bronce sinterizado o fibras de alta eficiencia. Este elemento actúa como una barrera física, atrapando partículas más pequeñas según su clasificación de micrones . Los filtros industriales comunes varían desde 40 micrones para uso general hasta 5 micrones para aplicaciones más sensibles.
|
Característica
|
Etapa centrífuga
|
Etapa de filtración de barrera
|
|
Objetivo principal
|
Agua a granel, gotas de aceite, escombros grandes
|
Polvo fino, partículas de óxido, aerosoles.
|
|
Mecanismo
|
Movimiento giratorio y gravedad.
|
Atrapamiento físico por medios porosos.
|
|
Mantenimiento
|
Drenaje regular del recipiente.
|
Reemplazo periódico del elemento.
|
¿Cómo mantiene un regulador de presión la estabilidad del sistema?
Una vez que el aire esté limpio, debe entregarse a una presión constante. Los compresores de aire a menudo realizan ciclos entre presiones alta y baja, y la línea principal del colector puede experimentar "sobretensiones" cuando otras máquinas arrancan o se detienen. ¿Cómo funciona un regulador de presión? ¿Proporcionar una producción constante a pesar de estas fluctuaciones?
El papel del diafragma y la válvula de asiento
El corazón de un regulador de presión neumático Es un diafragma flexible conectado a una válvula de asiento. El usuario establece la presión de salida deseada girando una perilla de ajuste, que comprime un resorte de alta resistencia contra el diafragma.
1. Detección de presión : El diafragma “detecta” la presión aguas abajo.
2. Ajuste de válvula : Si la presión aguas abajo cae (por ejemplo, un cilindro comienza a moverse), el resorte empuja el diafragma hacia abajo, abriendo la válvula de asiento para permitir que pase más aire.
3. Equilibrio automático : Una vez que se alcanza la presión establecida, la presión del aire debajo del diafragma supera la fuerza del resorte, lo que permite que la válvula de asiento se cierre o module.
Este circuito de retroalimentación continua garantiza que sus herramientas reciban exactamente la presión que necesitan, ni más ni menos, optimizando el consumo de energía y evitando daños por sobrepresurización.
¿Cómo protege un lubricador sus componentes neumáticos?
La etapa final de una unidad de preparación de aire es la lubricador . Si bien muchos componentes neumáticos modernos están “prelubricados” o “sin aceite”, muchos cilindros, motores neumáticos y válvulas de alta velocidad de servicio pesado aún requieren una fina niebla de aceite para reducir la fricción y el desgaste. Pero ¿Cómo funciona un lubricador neumático? ¿Cómo agregar aceite a una corriente de aire de alta velocidad?
El efecto Venturi y la atomización del petróleo
A lubricador neumático opera en el principio venturi . A medida que el aire limpio y regulado pasa a través de una sección estrecha del lubricador, su velocidad aumenta, provocando una caída localizada de presión. Este diferencial de presión extrae aceite del depósito a través de un tubo de recogida y hacia una cúpula de visión.
Dentro de la cúpula de visión, el aceite se atomiza en una “microniebla”, un fino aerosol de partículas de aceite que puede viajar largas distancias a través de las líneas de aire sin asentarse. Esto garantiza que incluso los componentes más remotos de su circuito neumático reciban la lubricación necesaria.
• Tasa de goteo ajustable : La mayoría de los lubricadores cuentan con un tornillo de ajuste manual que permite al operador establecer el número exacto de gotas por minuto.
• Tecnología de microniebla : Los lubricadores de alto rendimiento pueden crear partículas de aceite de hasta 2 micrones, que permanecen suspendidas en la corriente de aire de manera más efectiva que la niebla de aceite estándar.
“El efecto Venturi es la piedra angular de una lubricación neumática eficiente. Al aprovechar la dinámica de fluidos, podemos suministrar cantidades precisas de aceite a piezas móviles críticas sin intervención manual.” — Boletín técnico de la sociedad de energía fluida
¿Cuáles son las etapas paso a paso de la preparación del aire?
Para comprender el flujo de trabajo completo, veamos el proceso paso a paso de cómo funciona una unidad de preparación de aire desde la entrada hasta la salida. Este enfoque integrado es lo que hace que la unidad FRL sea tan eficaz.
1. Puerto de entrada : El aire contaminado a alta presión ingresa a la unidad desde la línea principal del compresor.
2. Separación centrífuga : Las paletas guía en el recipiente del filtro crean un vórtice que hace girar agua a granel y desechos grandes.
3. Filtración de barrera : El aire pasa a través de un elemento sinterizado (por ejemplo, de 5 μm o 40 μm) para atrapar partículas finas.
4. Detección de presión : El aire ingresa al regulador, donde un diafragma detecta la presión aguas abajo.
5. Reducción de presión : La válvula de asiento modula para mantener el punto de ajuste definido por el usuario (por ejemplo, 90 PSI).
6. Atomización del petróleo : El aire regulado pasa a través del venturi del lubricador, aspirando aceite hacia la corriente.
7. Puerto de salida : Se suministra aire limpio, estable y lubricado al sistema neumático.

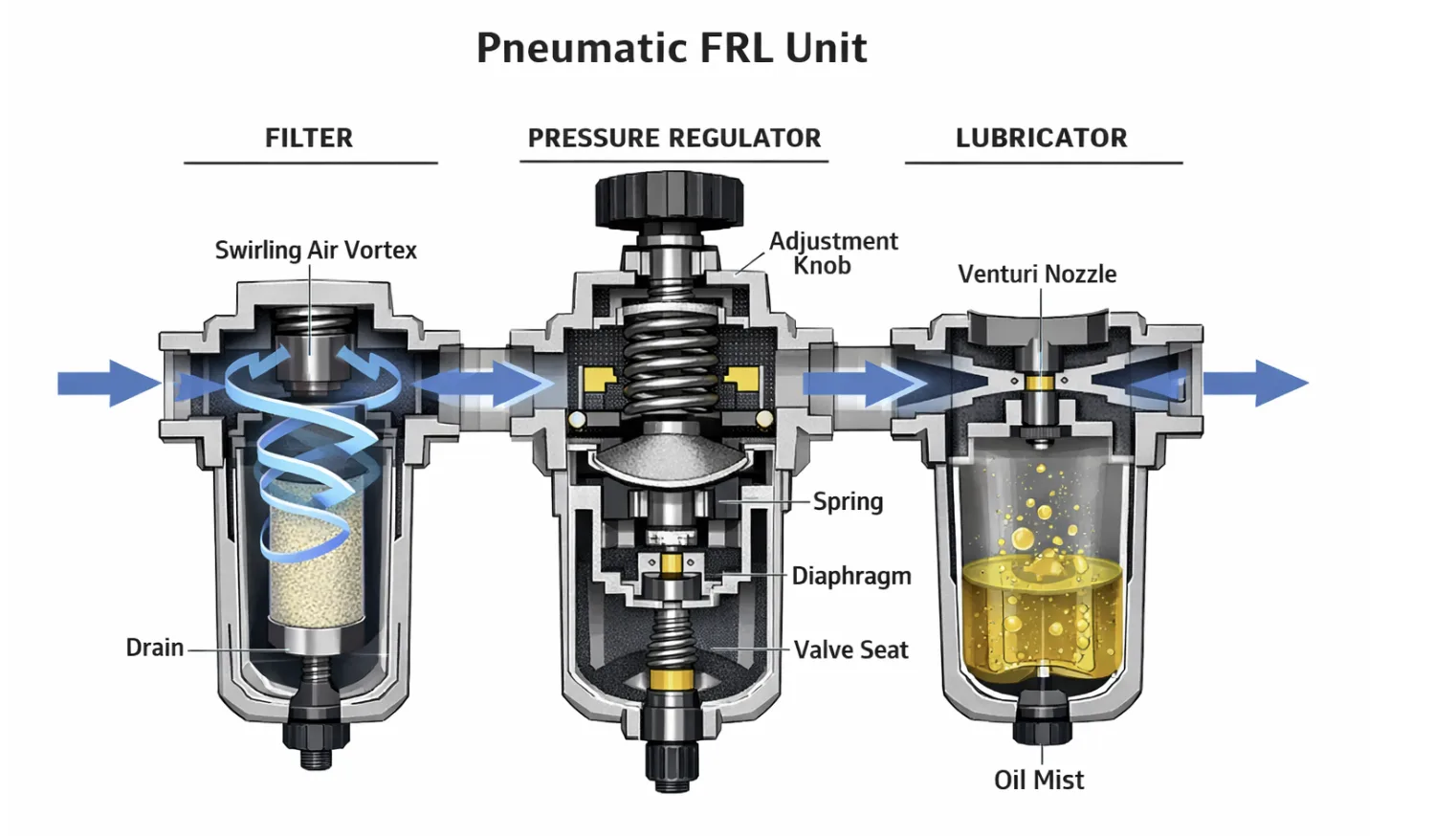

Figura 1: Mecánica interna y ruta del flujo de aire a través de una unidad de filtro-regulador-lubricador (FRL) estándar.
¿Cuáles son los beneficios de utilizar una unidad de preparación de aire?
Invertir en alta calidad unidad de preparación de aire Ofrece varias ventajas a largo plazo para cualquier instalación industrial. Al garantizar que la calidad del aire cumpla ISO 8573-1 estándares, puedes lograr:
• Vida útil extendida de los componentes : El aire limpio y lubricado reduce el desgaste de los sellos y las piezas móviles internas.
• Tiempo de inactividad reducido : Evitar que entre humedad y residuos en el sistema minimiza el riesgo de fallas repentinas.
• Precisión de la máquina mejorada : La presión estable garantiza que los actuadores neumáticos se muevan con fuerza y velocidad constantes.
• Eficiencia Energética : Regular el aire a la presión mínima requerida reduce la carga del compresor de aire, ahorrando electricidad.

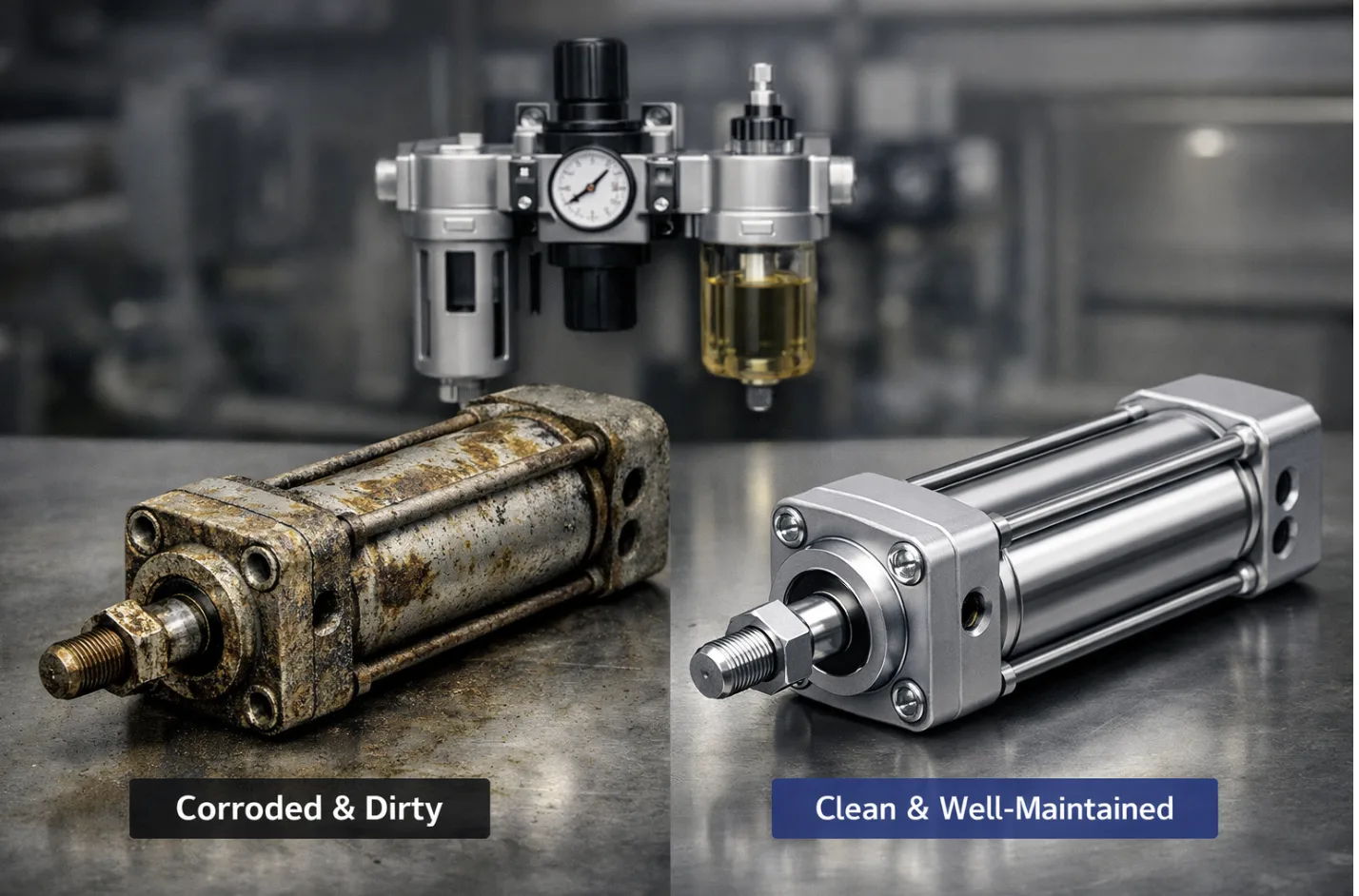

Figura 2: Comparación visual de un cilindro neumático corroído (izquierda) versus un componente en buen estado (derecha) protegido por una preparación de aire adecuada.
¿Cómo seleccionar la unidad de preparación de aire adecuada para su sistema?
Elegir la unidad FRL correcta requiere una cuidadosa consideración de varios factores. Una unidad demasiado pequeña restringirá el flujo de aire, mientras que una demasiado grande puede suponer un gasto innecesario.
|
Factor de selección
|
Descripción
|
Consideración clave
|
|
Caudal (SCFM)
|
El volumen de aire que la unidad puede manejar.
|
Debe igualar o superar la demanda máxima del sistema.
|
|
Calificación de micrones
|
El tamaño de las partículas que el filtro puede atrapar.
|
5μm para válvulas sensibles; 40μm para herramientas generales.
|
|
Rango de presión
|
La presión mínima y máxima regulada.
|
Asegúrese de que el regulador pueda manejar su punto de ajuste específico.
|
|
Material del cuenco
|
Cuencos de policarbonato, metal o con protección.
|
Se requieren tazones de metal para ambientes químicos o de alta presión.
|
|
Tipo de drenaje
|
Manual, semiautomático o completamente automático.
|
Los drenajes automáticos son mejores para ambientes con mucha humedad.
|
¿Cómo mantener su unidad de preparación de aire para lograr la máxima eficiencia?
El mantenimiento regular es la clave para garantizar su unidad de preparación de aire sigue funcionando eficazmente. Una unidad FRL descuidada puede convertirse en sí misma en una fuente de contaminación.
La lista de verificación de mantenimiento esencial
1. Drene el recipiente del filtro : Si tiene un drenaje manual, vacíe el recipiente diariamente para evitar que la humedad vuelva a ingresar al flujo de aire.
2. Reemplace el elemento filtrante : La mayoría de los fabricantes recomiendan reemplazar el elemento cada 6 a 12 meses, o cuando la caída de presión en el filtro exceda los 10 PSI.
3. Verifique el nivel de aceite lubricante : Asegúrese de que el depósito esté lleno con el grado correcto de aceite neumático (p. ej., ISO VG 32).
4. Inspeccionar el diafragma del regulador : Busque signos de desgaste o fugas de aire alrededor de la perilla de ajuste.
5. Monitorear el manómetro : Un indicador fluctuante puede indicar un regulador defectuoso o un filtro obstruido.
“Una unidad FRL en buen estado es la primera línea de defensa de cualquier sistema neumático. Si sigue un programa de mantenimiento sencillo, puede prevenir el 90 % de las averías de las máquinas relacionadas con el aire.” — Mejores prácticas de la Asociación de Mantenimiento Industrial
Preguntas frecuentes: preguntas comunes sobre las unidades de preparación de aire
¿Cuál es la diferencia entre un filtro y un filtro coalescente?
Un estándar filtro neumático elimina partículas sólidas y agua a granel, mientras que un filtro coalescente está diseñado para eliminar aerosoles finos de aceite y partículas submicrónicas. Los filtros coalescentes son esenciales para aplicaciones de alta pureza como el procesamiento de alimentos o equipos médicos.
¿Puedo utilizar una unidad de preparación de aire sin lubricador?
Sí, muchos sistemas neumáticos modernos utilizan componentes "sin lubricación" que no requieren aceite adicional. En estos casos, un Filtro-regulador (FR) unidad combinada es suficiente. Sin embargo, si su sistema incluye motores neumáticos más antiguos o cilindros de servicio pesado, aún es necesario un lubricador.
¿Cómo sé qué clasificación en micrones necesito?
Para herramientas y cilindros industriales generales, un filtro de 40 micras suele ser adecuado. Para válvulas proporcionales sensibles, cojinetes de aire o instrumentos de precisión, un filtro de 5 micras o incluso se requiere un filtro coalescente submicrónico para cumplir ISO 8573-1 estándares.
¿Por qué mi unidad de preparación de aire tiene fugas de aire?
Las fugas de aire suelen ser causadas por sellos desgastados, un diafragma del regulador dañado o una taza floja. Inspección periódica y uso de materiales de alta calidad. Piezas de repuesto de la unidad FRL puede resolver la mayoría de los problemas de fugas.
¿Con qué frecuencia debo reemplazar el aceite lubricante?
No se “reemplaza” el aceite; lo rellenas a medida que se consume. La tasa de consumo depende del ajuste de la tasa de goteo y del volumen de aire que fluye a través de la unidad. Verifique el nivel de aceite semanalmente para asegurarse de que el sistema nunca se seque.
Conclusión
Comprensión cómo funciona una unidad de preparación de aire es el primer paso hacia la construcción de un sistema neumático más confiable y eficiente. Al combinar filtración, regulación y lubricación, la unidad FRL garantiza que su equipo reciba el aire de alta calidad que necesita para funcionar al máximo. Ya sea que esté operando un taller pequeño o una instalación de fabricación a gran escala, invertir en la tecnología de tratamiento de aire adecuada generará dividendos en términos de mantenimiento reducido y mayor productividad.
