En cualquier sistema de automatización industrial, válvulas de control direccional (DCV) actúan como el “cerebro” o la “policía de tránsito”. Dictan la ruta del aire comprimido, determinando cuándo y dónde se extiende un cilindro o se activa un sistema de vacío. Ya sea que esté diseñando una nueva máquina o manteniendo una línea de producción global, dominar estos cinco aspectos centrales es esencial para lograr la máxima eficiencia.
El siguiente artículo proporciona una introducción detallada a válvulas de control direccional , cubriendo sus tipos, principios de funcionamiento, tamaños y materiales, instalación y puesta en servicio, y procedimientos de mantenimiento .
¿Cuáles son los tipos de válvulas de control direccional?
Clasificación por Puertos y Posiciones:
Válvulas de 3/2 vías: Normalmente se utiliza para controlar cilindros de simple efecto.
Válvulas de 5/2 vías: El estándar de la industria para controlar cilindros de doble acción.
Válvulas de 5/3 vías: Cuenta con una posición central (Cerrado, Presión o Centro de escape) para mayor seguridad y parada intermedia.

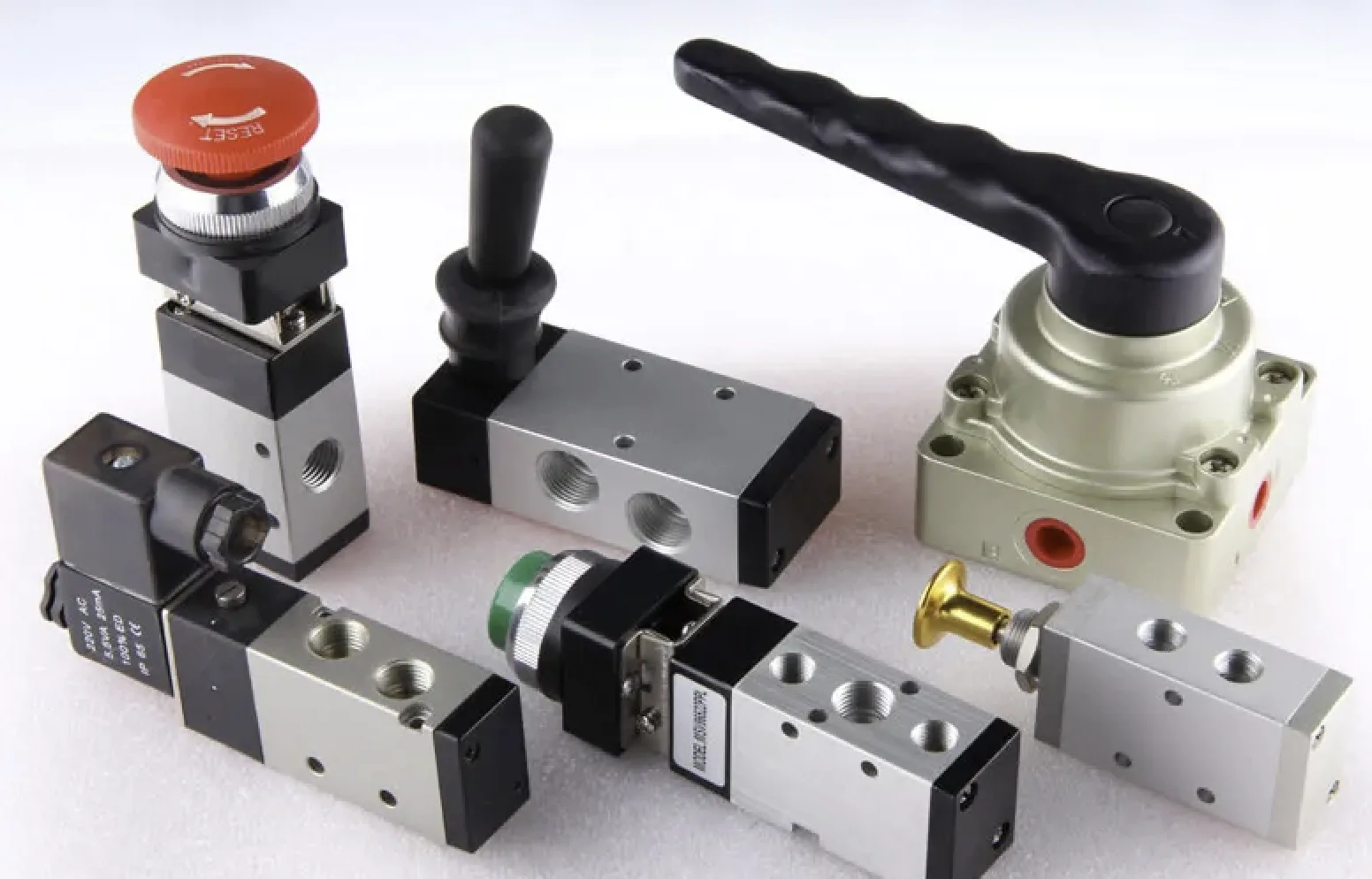

Clasificación por método de actuación:

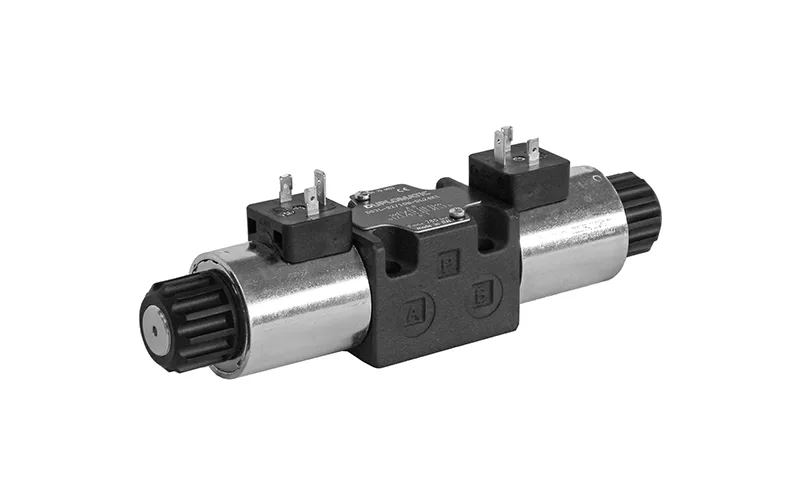

Accionado por solenoide: Tiempos de respuesta rápidos y fácil integración con PLC.
Pilotado por aire: Ideal para entornos peligrosos o a prueba de explosiones donde la electricidad está restringida.
Manual/Mecánico: Válvulas de palanca, botón o pedal utilizadas para paradas de emergencia o tareas manuales simples.
¿Cómo funcionan?
-
Lógica interna: Una visión general de Carrete vs. Cabezal diseños y cómo el cambio interno cambia la ruta del aire.
-
Normalmente abierto (NO) frente a normalmente cerrado (NC): Comprender los estados iniciales y su impacto en la seguridad de los circuitos.
-
Acción directa versus operación piloto: La acción directa es perfecta para aplicaciones de bajo flujo, mientras que las válvulas operadas por piloto utilizan la presión del sistema para ayudar en la conmutación, ideales para demandas más grandes y de alta presión.
Tamaños y materiales
-
Dimensionamiento y caudal (Cv / Qn):
-
Adaptar los tamaños de puerto (M5, 1/8″, 1/4″, 1/2″) al consumo de su sistema.
-
Por qué un dimensionamiento inadecuado provoca tiempos de ciclo lentos o desperdicio de energía.
-
-
Materiales del cuerpo:
-
Aleación de aluminio: Ligero y duradero; la opción ideal para uso industrial estándar.
-
Acero inoxidable: Esencial para entornos de procesamiento de alimentos, médicos o químicos altamente corrosivos.
-
Plásticos de ingeniería: Se utiliza para aplicaciones de sala limpia específicas o sensibles al peso.
-
-
Sellos y durabilidad: El rendimiento de NBR frente a Viton (FKM) en diferentes rangos de temperatura.
Instalación y puesta en servicio
-
Mejores prácticas de montaje: Evitar áreas de alta vibración y garantizar la accesibilidad para el mantenimiento del colector (banco de válvulas).
-
Tuberías y conexiones:
-
Uso adecuado de selladores de roscas para evitar que entren residuos al cuerpo de la válvula.
-
La importancia de Silenciadores/Silenciadores : Reducir el ruido mientras filtra el aire de escape.
-
-
La lista de verificación de puesta en servicio: Pruebas de presión, verificación de anulación manual y resolución de problemas de señales eléctricas.
Mantenimiento y cuidado
La calidad del aire lo es todo: El impacto directo de la Unidad FRL (Filtro, Regulador, Lubricador) sobre la longevidad de la válvula.
Lista de inspecciones de rutina:
Detección de fugas: Comprobar si hay sellos desgastados o accesorios flojos.
Salud Eléctrica: Monitoreo de bobinas de solenoide para detectar sobrecalentamiento o fatiga de conexión.
Estrategia Preventiva: Pasar de la “reparación en caso de falla” al “reemplazo programado” basado en el conteo de ciclos para minimizar el tiempo de inactividad.
Seleccionando el derecho control direccional válvula y mantenerla profesionalmente reduce significativamente el tiempo de inactividad y los costos de energía. Como especialistas en componentes neumáticos, brindamos soluciones de alto rendimiento adaptadas a sus necesidades de automatización.
Preguntas frecuentes
¿Cuáles son los principales tipos de válvulas de control direccional?
-
Configuraciones: 3/2 vías (simple efecto) y 5/2 vías (doble efecto).
-
Control: Solenoide (eléctrico), pilotado por aire (aire) o Manual (palanca/botón).
¿Cómo funcionan?
un interno carrete Cambia de posición para redirigir el flujo de aire, lo que controla el movimiento de los cilindros de aire.
¿Cuáles son los tamaños y materiales comunes?
-
Tallas: Roscas estándar como 1/8″, 1/4″, 3/8″ y 1/2″.
-
Materiales: Cuerpos de aluminio con juntas de goma NBR o Viton.
¿Qué se debe tener en cuenta durante la instalación y la puesta en marcha?
-
Limpieza: Sople las tuberías para eliminar los residuos antes de conectarlas.
-
Pruebas: Utilice el botón de anulación manual para probar el movimiento antes de encenderlo.
¿Cómo mantenerlos?
-
Calidad del aire: Utilice un unidad FRL para mantener el aire limpio y seco.
-
Inspección: Verifique periódicamente si hay fugas de aire o cambios lentos.
