¿Qué es una válvula solenoide de latón y cómo funciona?

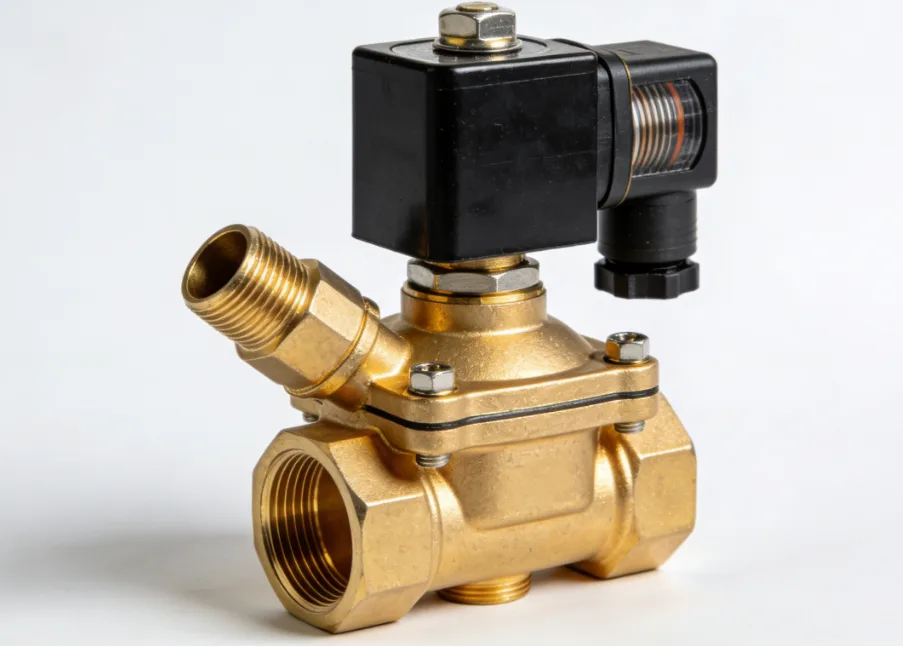

A Válvula solenoide de latón Es una válvula operada electromecánicamente diseñada para controlar el flujo de líquidos o gases. En esencia, consta de dos componentes principales: un solenoide eléctrico (bobina) y un cuerpo de válvula hecho de una aleación de latón de alta calidad (normalmente CW617N o C36000).
El principio fundamental implica Electromagnetismo . Cuando una corriente eléctrica pasa a través de la bobina, crea un campo magnético que mueve un émbolo (armadura). Dependiendo del diseño— Normalmente cerrado (NC) o Normalmente abierto (NO) —este movimiento abre o cierra el orificio, permitiendo u obstruyendo el paso del fluido.
Definición técnica de componentes
- La bobina: El "cerebro" que convierte la energía eléctrica en movimiento mecánico.
- El émbolo: Generalmente fabricado en acero inoxidable con propiedades magnéticas (AISI 430F).
- el sello: Crítico para la prevención de fugas, a menudo hecho de NBR, EPDM o FKM (Vitón) .
- El cuerpo: Latón forjado o fundido, elegido por su excelente maquinabilidad y resistencia a la presión.
¿Por qué elegir válvulas de latón en lugar de acero inoxidable o plástico?
Al seleccionar el material del cuerpo de la válvula, los ingenieros deben sopesar el costo frente al rendimiento. El latón se encuentra en la “media dorada” de los materiales industriales.
Tabla comparativa: Matriz de rendimiento de materiales
| Característica | Latón (HPb59-1 / CZ122) | Acero inoxidable (304/316) | Plástico (PVC/Nailon) |
|---|---|---|---|
| Resistencia a la corrosión | Alto (excepto ácidos) | muy alto | Alto (químico específico) |
| Clasificación de presión | Hasta 50+ barra | Más de 100 barras | Bajo (normalmente <10 bar) |
| Rango de temperatura | -20°C a 180°C | -196°C a 600°C | 0°C a 60°C |
| Rentabilidad | Excelente | Caro | Muy bajo |
| maquinabilidad | Superior | Difícil | moldeado |
Información clave: El latón es naturalmente antimicrobiano, lo que lo convierte en la opción preferida para los sistemas de agua potable. Sin embargo, para ambientes altamente corrosivos como agua de mar o ácidos concentrados, Válvulas de acero inoxidable son recomendados.
¿Cuáles son los diferentes tipos de operaciones de válvulas solenoides de latón?
Comprender el "tipo de actuación" es crucial para la longevidad del sistema. El uso del tipo incorrecto puede provocar un “golpe de ariete” o que la bobina se queme.
1. Válvulas solenoides de acción directa
En una válvula de acción directa, el émbolo está directamente vinculado al orificio de apertura. No requiere un diferencial de presión mínimo para funcionar.
- Lo mejor para: Pequeños caudales y aplicaciones de vacío.
2. Válvulas solenoides operadas por piloto (indirectas)
Estas válvulas utilizan la presión del propio fluido para ayudar en la apertura y el cierre. El solenoide controla un pequeño orificio piloto que cambia el equilibrio de presión en un diafragma o pistón.
- Lo mejor para: Tuberías industriales de alto flujo.
- Requisito: Requiere un diferencial de presión mínimo (normalmente >0,5 bar).
3. Válvulas de elevación asistida (diferencial cero)
Un diseño híbrido donde el émbolo está vinculado mecánicamente al diafragma. Funciona desde 0 bar pero puede soportar caudales elevados.
¿Cómo seleccionar el material de sellado adecuado para su válvula de latón?
El "latón" es tan bueno como el elastómero que lo sella. Seleccionar el sello incorrecto resulta en degradación química y falla del sistema.
Guía de selección de sellos
-
NBR (Caucho de nitrilo butadieno):
- Rango de temperatura: -10 ºC a 80 ºC.
- Lo mejor para: Agua, aire comprimido, aceites ligeros.
-
EPDM (monómero de etileno propileno dieno):
- Rango de temperatura: -30°C a 130°C.
- Lo mejor para: Agua caliente, vapor y vapor a baja presión. Advertencia: Nunca lo use con aceites.
-
FKM / Vitón:
- Rango de temperatura: -10 ºC a 180 ºC.
- Lo mejor para: Altas temperaturas y productos químicos/combustibles agresivos.
¿Qué aplicaciones industriales dependen de las válvulas solenoides de latón?
Debido a que el latón es resistente a las chispas y duradero, se encuentra en casi todos los sectores de la infraestructura moderna.
Sistemas de climatización y refrigeración
En los enfriadores de gran escala, las válvulas de latón controlan el flujo de refrigerantes y agua de refrigeración. Su conductividad térmica les permite soportar rápidas fluctuaciones de temperatura sin agrietarse.
Tratamiento de Agua y Riego
Desde la filtración de agua municipal hasta el riego automatizado de invernaderos, las válvulas de latón brindan las calificaciones de seguridad necesarias para el "agua potable" de las que a menudo carecen los plásticos. Mira nuestras últimas soluciones de control de agua para más detalles.
Sistemas de aire comprimido
En los circuitos neumáticos, el rápido tiempo de respuesta (de 10 ms a 50 ms) de una válvula solenoide de latón es esencial para las líneas de fabricación de alta velocidad.
¿Cómo instalar correctamente una válvula solenoide de latón? (Paso a paso)
La instalación incorrecta es la causa número uno de quejas por "fugas". Siga estos pasos profesionales para garantizar una vida útil de 10 años.
- Verificar la dirección del flujo: Busque la flecha fundida en el cuerpo de latón. Instalarla al revés hará que la válvula vibre o permanezca abierta.
- Limpiar las líneas: Antes de la instalación, enjuague las tuberías para eliminar virutas de metal o restos de cinta de PTFE. Las partículas pequeñas son la causa principal del bloqueo del diafragma.
- Posicionamiento: La mayoría de los fabricantes recomiendan instalar la válvula con el Bobina vertical . Esto evita que los sedimentos se depositen en el tubo del émbolo.
- Cableado y voltaje: Asegúrese de que su fuente de alimentación coincida con la etiqueta de la bobina (por ejemplo, 220 VCA frente a 24 VCC). El uso de una bobina de CC en un circuito de CA quemará instantáneamente el solenoide.
- Usa un colador: Instale siempre un filtro en Y aguas arriba para proteger el orificio de la válvula.
¿A qué problemas comunes de solución de problemas debería prestar atención?
Incluso las mejores válvulas de latón encuentran problemas con el tiempo. Aquí hay una lista de verificación de diagnóstico.
-
La válvula no se abre:
- Verifique el suministro de energía.
- Bobina quemada (pruebe la resistencia con un multímetro).
- Diferencial de presión insuficiente (para válvulas piloto).
-
La válvula no cierra:
- Restos atrapados debajo del sello.
- Diafragma dañado o desgastado.
- Magnetismo residual (raro, generalmente indica la necesidad de reemplazar el émbolo).
-
Fuerte zumbido/zumbido:
- Voltaje incorrecto (desajuste CA/CC).
- La suciedad dentro del tubo de la armadura hace que el émbolo vibre.
Para mantenimiento avanzado, consulte nuestra lista de verificación completa de mantenimiento de válvulas .
Preguntas frecuentes: Preguntas frecuentes sobre válvulas solenoides de latón
¿Cuánto dura normalmente una válvula solenoide de latón?
Una válvula solenoide de latón de alta calidad está clasificada para 1 millón a 5 millones de ciclos , dependiendo del medio fluido y del entorno. En una aplicación de agua estándar con filtración limpia, esto se traduce en aproximadamente de 5 a 10 años de servicio continuo. Factores como el "golpe de ariete" y la conmutación de alta frecuencia pueden reducir significativamente esta vida útil.
¿Es el latón seguro para aplicaciones de agua potable?
Sí, pero con una salvedad. Para el agua potable, debe asegurarse de que el latón esté Sin plomo (cumple con los estándares NSF/ANSI 61). El latón industrial estándar puede contener trazas de plomo (hasta un 2,5%) para su maquinabilidad. Si su proyecto involucra agua potable, especifique siempre "Latón sin plomo" para garantizar el cumplimiento normativo y la seguridad.
¿Puedo utilizar una válvula solenoide de latón para combustible o gasolina?
Puedes usar latón como combustible, pero debe usar un FKM (Vitón) sello. Los sellos NBR estándar se hincharán y desintegrarán cuando se expongan a gasolina o diésel, lo que provocará fallas catastróficas en las válvulas. Además, asegúrese de que la válvula sea “a prueba de explosiones” (clasificación ATEX/Ex) si se utiliza en un entorno con vapores inflamables.
¿Por qué la bobina de mi válvula solenoide se calienta mucho?
Es normal que una bobina de solenoide esté caliente al tacto (hasta 80°C) durante el funcionamiento continuo, ya que la energía eléctrica genera calor. Sin embargo, si la bobina echa humo o se derrite, generalmente indica una "sobrecarga de voltaje" o un bloqueo mecánico que impide que el émbolo se asiente, lo que hace que la bobina consuma una corriente excesiva.
¿Cuál es la diferencia entre válvulas NC y NO?
NC (normalmente cerrado) significa que la válvula permanece cerrada cuando no hay energía y se abre solo cuando está energizada. NO (normalmente abierto) significa que la válvula permanece abierta de forma predeterminada y se cierra cuando se enciende la alimentación. Elija NC para sistemas de seguridad donde el flujo debe detenerse durante un corte de energía y NO para sistemas donde el flujo es crítico incluso sin electricidad.
