Seleccionar la válvula adecuada para aplicaciones industriales o residenciales puede marcar la diferencia entre un sistema de alto rendimiento y una pesadilla de mantenimiento. Entre la infinidad de opciones, la válvula solenoide de latón destaca como una solución versátil, duradera y rentable.
En esta guía completa, exploraremos todo, desde las especificaciones técnicas hasta los criterios de selección, ayudándole a comprender por qué estos componentes son esenciales en la ingeniería moderna.
1. ¿Qué es una válvula solenoide de latón y cómo funciona?

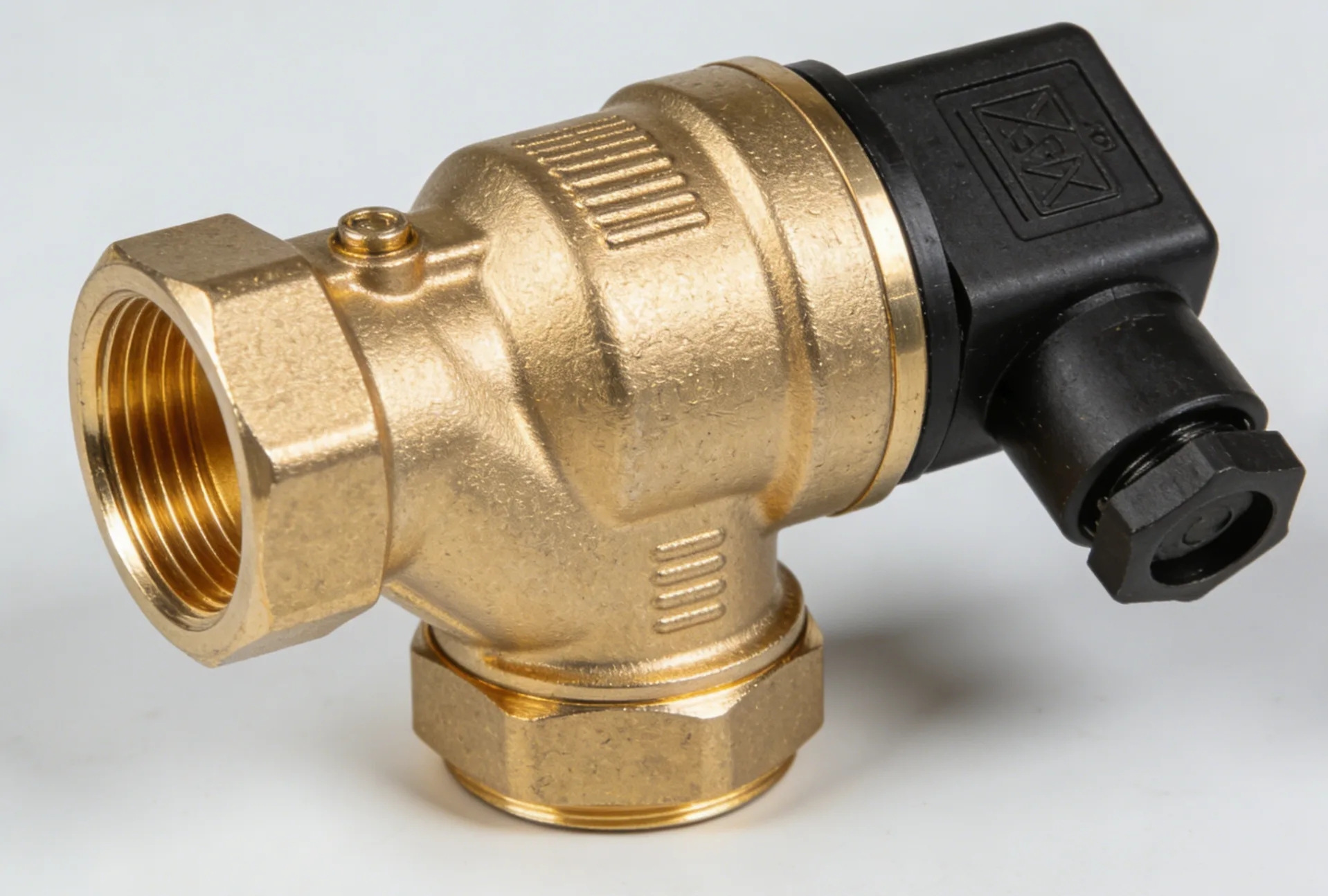

A válvula solenoide de latón Es una válvula operada electromecánicamente diseñada para controlar el flujo de líquidos o gases. El "solenoide" se refiere a la bobina eléctrica que crea un campo magnético cuando se energiza, moviendo un émbolo para abrir o cerrar el orificio de la válvula.
Componentes clave:
- Bobina de solenoide: La parte eléctrica que desencadena el movimiento.
- Armadura/émbolo: La parte móvil que bloquea o permite el flujo.
- Cuerpo de válvula: Fabricado en latón de alta calidad (normalmente CW617N o C36000).
- Sello/Diafragma: Normalmente están hechos de NBR, EPDM o Viton (FKM).
como funciona:
Cuando la corriente eléctrica pasa a través de la bobina, crea un campo magnético. Esta fuerza tira del émbolo hacia arriba (en una válvula normalmente cerrada), permitiendo que el medio pase a través del válvula solenoide cuerpo. Cuando se corta la energía, un resorte empuja el émbolo hacia abajo, sellando el flujo.
2. ¿Por qué elegir latón sobre otros materiales?
El latón es una aleación compuesta principalmente de cobre y zinc. Es el “estándar de oro” para las válvulas solenoides de uso general debido a sus propiedades físicas y químicas únicas.
Tabla comparativa: latón, acero inoxidable y plástico
| Característica | Válvulas solenoides de latón | Válvulas de acero inoxidable | Válvulas de plástico (nylon/PVC) |
|---|---|---|---|
| Durabilidad | Alto | Superior | Moderado |
| Resistencia a la corrosión | Excelente (excepto sal/ácidos) | más alto | Alto |
| Clasificación de presión | Hasta 50-100 bares | Alta presión (más de 100 bares) | Baja presión |
| Rango de temperatura | -20°C a 180°C | -196°C a 600°C | 0°C a 60°C |
| Rentabilidad | Mejor valor | Caro | Más barato |
Perspectiva experta: Según el Asociación de Fomento del Cobre (CDA) , el latón se prefiere en aplicaciones industriales y de plomería debido a sus propiedades antimicrobianas naturales y su resistencia a la bioincrustación, que es fundamental para los sistemas de agua.
3. ¿Qué tipos de válvulas solenoides de latón son mejores para su proyecto?
Comprender las diferentes configuraciones es vital para la eficiencia del sistema. Mayoría diferentes páginas de productos Clasificará las válvulas por su tipo de acción.:
Acción directa versus operación piloto
- Acción directa: El solenoide abre directamente el orificio. Lo mejor para caudales pequeños y sistemas con diferencial de presión cero.
- Operado por piloto (indirecto): Utiliza la presión del medio para abrir la válvula. Son ideales para aplicaciones de alto flujo, pero requieren una caída de presión mínima (normalmente 0,5 bar) para funcionar.
Normalmente cerrado (NC) frente a normalmente abierto (NO)
- Normalmente cerrado: La válvula permanece cerrada cuando está desenergizada. Este es el estándar de seguridad de la industria.
- Normalmente abierto: La válvula permanece abierta cuando está desenergizada. Se utiliza en sistemas donde el flujo debe continuar durante fallas de energía.
4. ¿Cómo seleccionar el material de sellado adecuado para válvulas de latón?
El “corazón interno” de un válvula solenoide de latón es el sello. Elegir el material incorrecto puede provocar fugas o fallos en las válvulas en cuestión de semanas.
- NBR (Caucho de Nitrilo): Lo mejor para agua, aire y aceites neutros. Temperatura: -10°C a +80°C.
- EPDM: Excelente para agua caliente y vapor. No compatible con aceites. Temperatura: -30°C a +130°C.
- Vitón (FKM): Alta resistencia a productos químicos, gasolina y altas temperaturas. Temperatura: -10°C a +180°C.
- PTFE (teflón): Prácticamente inerte. Utilizado para vapor y medios agresivos.
5. ¿Cuáles son las aplicaciones comunes de las válvulas solenoides de latón?
Debido a su versatilidad, estas válvulas se encuentran en casi todas las industrias.:
- Tratamiento de agua: Control del caudal en sistemas de ósmosis inversa (RO) y riego.
- Sistemas HVAC: Gestión del flujo de agua fría y caliente en unidades de control climático.
- Sistemas de aire comprimido: Actuando como drenadores o actuadores en circuitos neumáticos.
- Alimentos y bebidas: Se utiliza en cafeteras y dispensadores de agua (requiere latón sin plomo).
6. ¿Cómo instalar y mantener adecuadamente su válvula?
Para garantizar una larga vida útil de su válvula solenoide , sigue estos pasos de instalación profesional:
Lista de verificación de instalación:
- Comprobar dirección: Asegúrese de que la flecha en el cuerpo de la válvula coincida con la dirección del flujo.
- Limpiar las tuberías: Los desechos son la causa número uno de falla de la válvula. Lave el sistema antes de la instalación.
- Instalar un filtro: Coloque siempre un filtro (filtro en Y) aguas arriba.
- Orientación: Para obtener mejores resultados, instálelo con el serpentín hacia arriba para evitar la acumulación de sedimentos en el tubo del émbolo.
Consejos para solucionar problemas:
- La válvula no abre: Verifique si la bobina está quemada o si hay voltaje insuficiente.
- La válvula no cierra: Compruebe si hay suciedad debajo del diafragma o un resorte de retorno roto.
- Fuerte zumbido/zumbido: Generalmente causado por fluctuaciones de voltaje de CA o suciedad en la armadura.
7. Tendencias futuras: ¿Por qué la IA y el IoT están cambiando la tecnología de válvulas?
El control de fluidos moderno avanza hacia Válvulas solenoides inteligentes . Al integrar sensores, estas válvulas pueden proporcionar datos en tiempo real sobre caudales, temperatura y recuentos de ciclos. Este enfoque de “mantenimiento predictivo” reduce significativamente el tiempo de inactividad, un factor clave para la Industria 4.0.
Preguntas frecuentes: Preguntas frecuentes sobre válvulas solenoides de latón
¿Cuánto dura normalmente una válvula solenoide de latón?
Una válvula solenoide de latón de alta calidad puede durar entre 1 y 5 millones de ciclos, según la pureza del medio, la frecuencia de funcionamiento y las condiciones ambientales. El mantenimiento regular del diafragma puede prolongar significativamente esta vida.
¿Puedo utilizar una válvula solenoide de latón para agua potable?
Sí, pero debes asegurarte de que la válvula esté hecha de Latón sin plomo y cuenta con las certificaciones adecuadas (como NSF/ANSI 61). El latón industrial estándar puede contener pequeñas cantidades de plomo que no son adecuadas para el agua potable.
¿Qué causa que se queme una bobina de solenoide?
Las causas más comunes son voltaje incorrecto (p. ej., aplicar 220 V a una bobina de 24 V), entrada de humedad que provoca un cortocircuito o un émbolo atascado que impide que el circuito magnético se cierre, provocando que la bobina se sobrecaliente.
¿Es el latón compatible con el combustible y la gasolina?
El latón en sí es compatible con la mayoría de los combustibles. Sin embargo, el material de sellado es el factor crítico. debes usar Vitón (FKM) sellos para aplicaciones de gasolina o diésel, ya que el NBR se degradará con el tiempo cuando se exponga a estos químicos.
¿Cuál es la diferencia entre las bobinas de solenoide de CA y CC?
Las bobinas de CA son potentes, pero pueden sufrir "zumbidos" y una mayor corriente de entrada. Las bobinas de CC funcionan más silenciosamente y generalmente son más estables para los sistemas de control electrónico, aunque pueden tener fuerzas de apertura más bajas para válvulas grandes.
