En los sistemas hidráulicos o neumáticos, las válvulas de control direccional (DCV) son mucho más que simples interruptores; ellos son los comandantes de todo el circuito. A menudo llamadas "válvulas discretas", determinan cada lógica de acción del sistema controlando con precisión la trayectoria del flujo del fluido.
Además, el uso de válvulas de control direccional ofrece las siguientes ventajas:
Aislar una rama en el circuito.
Válvulas de derivación o filtros de línea de retorno
Prevención del flujo unidireccional
Protección de los componentes hidráulicos contra golpes de presión
Las válvulas de control direccional guían principalmente el medio del sistema y son el componente de la estructura de comando del actuador.
Hay cuatro métodos principales de actuación.:
Válvula direccional manual:
El carrete se mueve manualmente operando una manija, presionando un botón o pisando un pedal.
Válvula direccional mecánica:
El carrete se mueve mediante enlaces mecánicos como levas y rodillos.

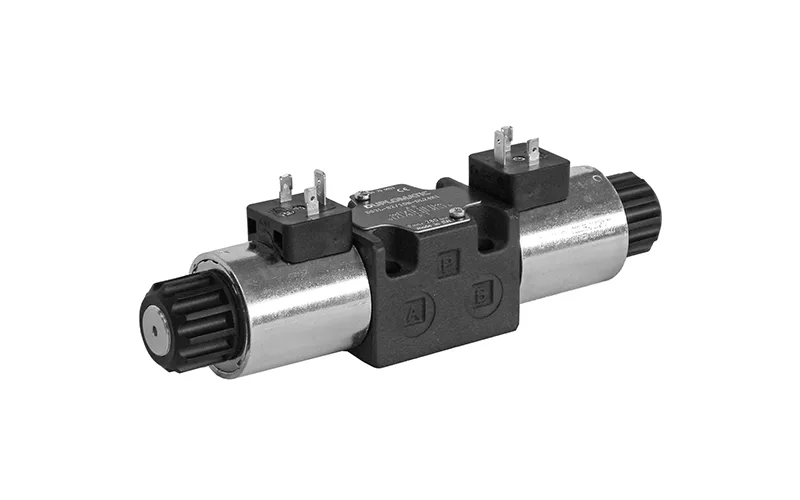

Válvula direccional accionada por solenoide:
Al energizar la bobina del solenoide o la válvula de solenoide se genera una fuerza magnética que empuja la armadura hacia la bobina y acciona así el carrete de la válvula. Es importante tener en cuenta que cuando el caudal de fluido supera los 25 gpm, la propia válvula solenoide puede ser insuficiente para impulsar el carrete de la válvula de flujo directo y también puede no generar suficiente empuje sin la potencia adecuada. Sin embargo, las válvulas de solenoide siguen siendo ampliamente utilizadas.
Válvula direccional operada por piloto:
Cuando la presión del fluido en el sistema hidráulico mueve el carrete de la válvula a una posición predeterminada, se activa la presión piloto. La presión piloto se introduce aplicando una señal piloto (adecuada para sistemas hidráulicos o neumáticos) a los pistones en ambos extremos del carrete de la válvula, lo que hace que los pistones muevan el carrete de la válvula.
Control neumático:
Utilizando la presión del aire como señal, adecuado para entornos inflamables, explosivos o fuertemente interferidos electromagnéticamente.
Además, las válvulas se clasifican por el número de canales y posiciones (de 2, 3 o 5 vías), la estructura del carrete de la válvula (tipo de carrete versus tipo de cierre) y por su modo de operación (simple efecto versus doble efecto).

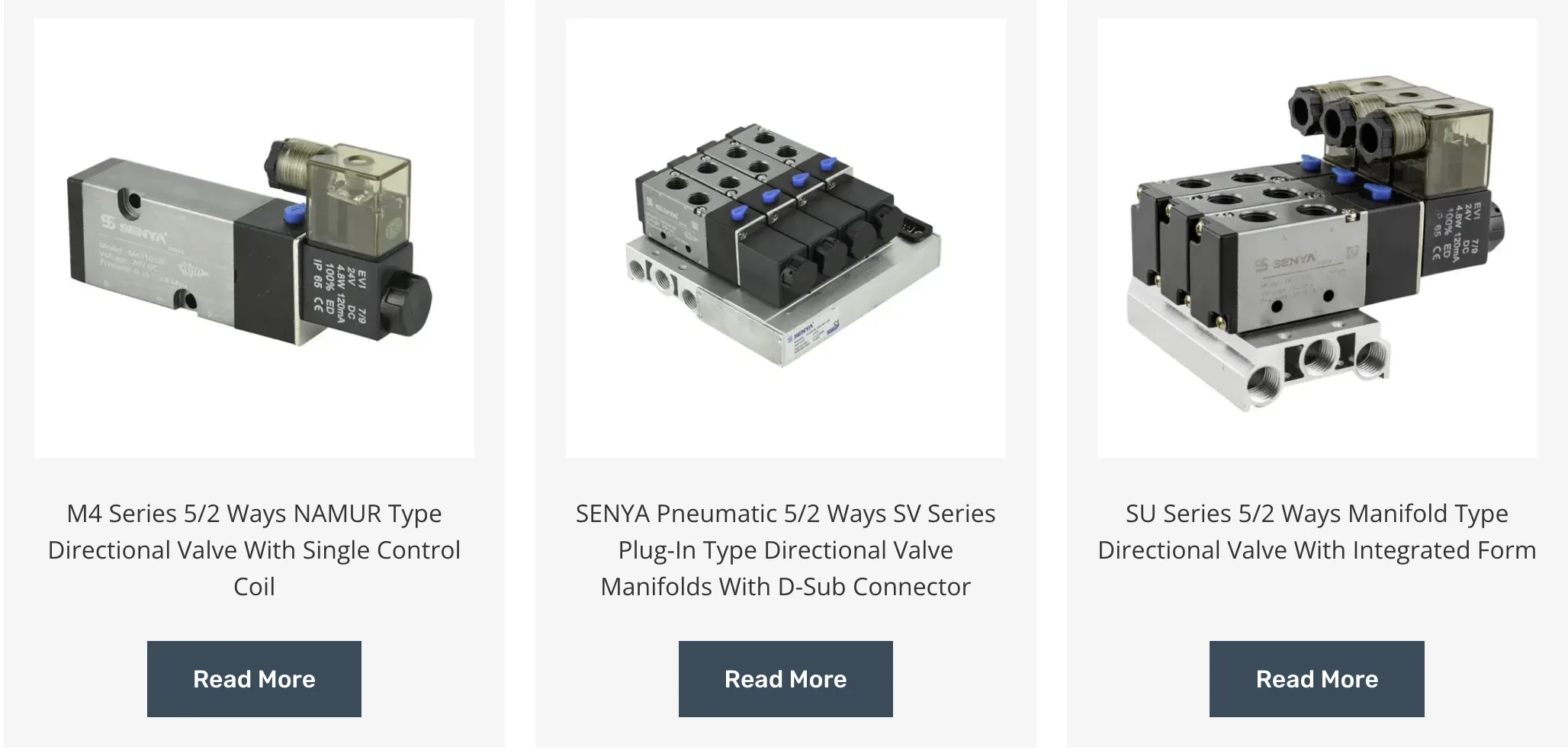

Tipos de válvulas direccionales neumáticas SENYA
Preguntas frecuentes
P1: ¿Por qué las válvulas de control direccional se consideran el “cerebro” de un sistema?
A: Dirigen el camino del fluido (aire o aceite). Al cambiar los pasajes internos, ordenan a los actuadores que arranquen, se detengan o cambien de dirección, formando la lógica central de la automatización.
P2: ¿Qué significan “vías” y “posiciones” (p. ej., 5/2 vías)?
A: “Posiciones” se refiere al número de estados funcionales (p. ej., 2 posiciones para “encendido” y “apagado”). “Maneras” se refiere al número de puertos de la válvula. A 5/2-way La válvula tiene 5 puertos y 2 estados de conmutación, normalmente utilizada para cilindros de doble efecto.
P3: ¿Cuáles son las ventajas de un diseño de carrete?
A: El carrete se desplaza lateralmente para cambiar las rutas de flujo. Este diseño es equilibrado, requiere una fuerza mínima para funcionar y permite configuraciones complejas (como válvulas de 3 posiciones) dentro de un único cuerpo compacto.
P4: ¿Cómo protegen estas válvulas el sistema?
A: Más allá de cambiar de dirección, pueden aislar ramas de circuitos específicos para mantenimiento, derivar fluido a filtros y actuar como una barrera para proteger componentes sensibles de golpes de presión repentinos.
