en el mundo de automatización industrial , el Válvula de control direccional (DCV) es el héroe anónimo. A menudo denominado el "cerebro" de un circuito neumático, su función principal es regular el flujo de aire comprimido a varios actuadores. Entendiendo el Principio de funcionamiento de la válvula de control direccional. es crucial para los ingenieros que buscan optimizar la eficiencia del sistema y reducir el tiempo de inactividad.
La anatomía de una válvula direccional neumática
Para entender cómo funcionan estas válvulas, primero debemos fijarnos en su estructura interna. Lo mas moderno válvulas direccionales de alto rendimiento utilizar un carrete y orificio diseño
El cuerpo de la válvula: Una carcasa mecanizada con precisión, generalmente hecha de aleación de aluminio anodizado para mayor durabilidad y resistencia a la corrosión.
El carrete: Un componente cilíndrico que se desliza hacia adelante y hacia atrás dentro del cuerpo.
Tierras y Surcos: El carrete presenta secciones elevadas llamadas tierras (que bloquean el flujo de aire) y áreas empotradas llamadas surcos (que permiten el paso del aire entre los puertos).
Elementos de sellado: Alta calidad Sellos de NBR o Viton Se utilizan para evitar fugas internas, asegurando que el sistema mantenga la presión.

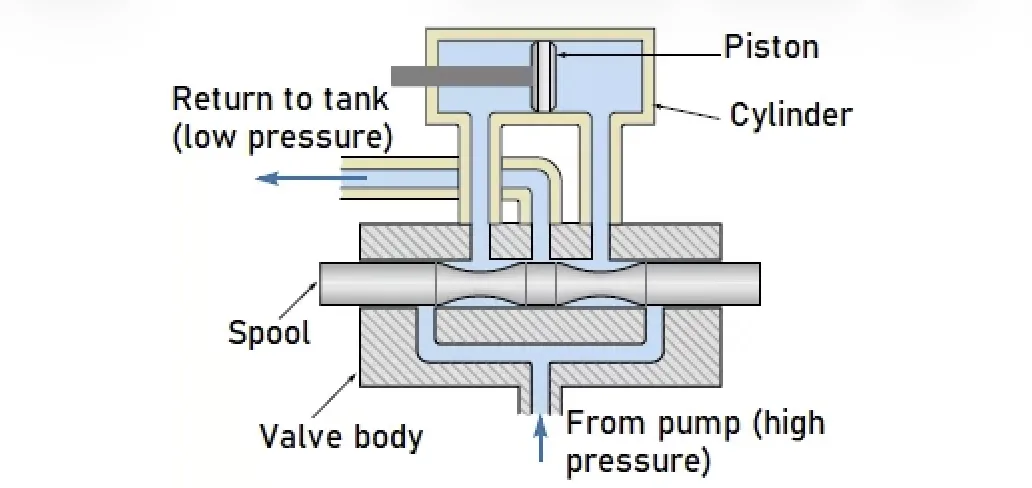

El principio de funcionamiento de la válvula direccional
lo fundamental mecanismo de válvula direccional Se basa en el desplazamiento lineal del carrete para cambiar los conductos de aire. A continuación, presentaré principalmente el método de trabajo de este tipo de válvula, centrándome en los pasos de trabajo de la válvula direccional de 5/2 vías.
A Válvula de 5/2 vías (5 puertos, 2 posiciones) es el estándar de la industria para controlar cilindros neumáticos de doble efecto .
Posición de descanso: En su estado predeterminado, el carrete se mantiene en su lugar (a menudo mediante un resorte). El aire fluye desde el Puerto de entrada (P) a Puerto de salida (B) , manteniendo el cilindro retraído.
Actuación: cuando el bobina de solenoide Cuando se energiza, crea un campo magnético que tira del carrete.
Realineación de canales: A medida que el carrete se mueve, el tierras descubrir diferentes puertos. Ahora el aire fluye desde Puerto P a Puerto A , haciendo que el cilindro se extienda, mientras que el aire de escape del otro lado escapa a través del Puerto de escape (S) .
Desenergización: Una vez que la señal se detiene, el resorte empuja el carrete hacia atrás, invirtiendo el flujo y retrayendo el actuador.
Para sistemas complejos, las válvulas individuales normalmente se agrupan en un colector de válvulas. Las soluciones centralizadas reducen la complejidad del cableado, ahorran espacio y admiten protocolos de bus de campo como IO-Link o EtherCAT, lo que mejora significativamente las capacidades de diagnóstico. Esto es lo que se conoce como isla de válvulas , donde varias válvulas trabajan juntas.
Tres tipos de métodos de actuación
Dependiendo del entorno de la aplicación, diferentes métodos de actuación se utilizan para cambiar el carrete
Accionado por solenoide (eléctrico): Utiliza señales eléctricas de un PLC. Esta es la base de Industria 4.0 y automatización de fábricas inteligentes.
Pilotado por aire (neumático): Utiliza una pequeña señal de aire para mover el carrete principal. Estos son ideales para entornos a prueba de explosiones o zonas de alta temperatura.
Manuales y Mecánicos: Las válvulas operadas por palanca, botón o rodillo son esenciales para anulaciones manuales, enclavamientos de seguridad y paradas de emergencia.
Por qué es importante la selección: puertos, posiciones y caudales
Elegir lo correcto componente neumático requiere mirar más allá del precio. Los ingenieros deben considerar
Capacidad de flujo (valor Cv): Seleccionar el tamaño de rosca correcto (M5 a 1/2") garantiza su cilindro neumático se mueve a la velocidad requerida sin “asfixiar” el sistema.
Funciones del centro: En válvulas de 3 posiciones, el estado central ( Centro Cerrado o Centro de escape ) determina si una carga permanece bloqueada en su lugar o cae durante un corte de energía.
Preguntas frecuentes
P1: ¿Qué causa que una válvula direccional se "pegue" o falle?
A: La causa más común es la mala calidad del aire . La humedad, el polvo o el aceite degradado pueden hacer que el carrete se pegue. Usando una alta calidad Unidad FRL (Filtro, Regulador, Lubricador) es la mejor medida preventiva.
P2: ¿Puedo utilizar una válvula de 3/2 vías para controlar un cilindro de doble efecto?
A: No. A válvula de 3/2 vías Está diseñado para cilindros de simple efecto (retorno por resorte). Para el movimiento de doble acción, necesita un Válvula direccional de 5/2 o 5/3 vías .
P3: ¿Cómo identifico una fuga en mi válvula solenoide?
A: Escuche un silbido constante proveniente de los puertos de escape. Esto generalmente indica desgaste sellos internos o un carrete que no se ha movido completamente debido a una baja presión piloto.
