¿Por qué el movimiento en línea recta es esencial en la automatización moderna?
En el panorama de la automatización industrial en rápida evolución, lograr un movimiento en línea recta preciso y confiable es un requisito fundamental. Desde la sencilla tarea de abrir una puerta de seguridad hasta la compleja clasificación a alta velocidad en una instalación de embalaje, el movimiento lineal es la columna vertebral de innumerables procesos mecánicos. Pero entre la amplia gama de piezas industriales, ¿qué componente neumático proporciona movimiento en línea recta? La respuesta está en el cilindro neumático, un dispositivo versátil y robusto que se ha convertido en el estándar de la industria para el accionamiento lineal.
Esta guía profesional explora el intrincado mundo de cilindros neumáticos , detallando su mecánica interna, diversas configuraciones y el papel fundamental que desempeñan en la fabricación moderna. Profundizaremos en por qué se prefieren estos cilindros de aire a otros métodos de accionamiento, cómo seleccionar el actuador neumático adecuado para su aplicación específica y los avances tecnológicos que continúan haciendo de los cilindros de aire comprimido una piedra angular de la automatización eficiente y rentable. Ya sea usted un ingeniero que diseña un nuevo sistema o un especialista en adquisiciones que busca componentes confiables, comprender las capacidades del cilindro neumático es esencial para optimizar sus operaciones industriales.
¿Qué es un cilindro neumático?
¿Cómo funciona el mecanismo interno de un cilindro neumático?

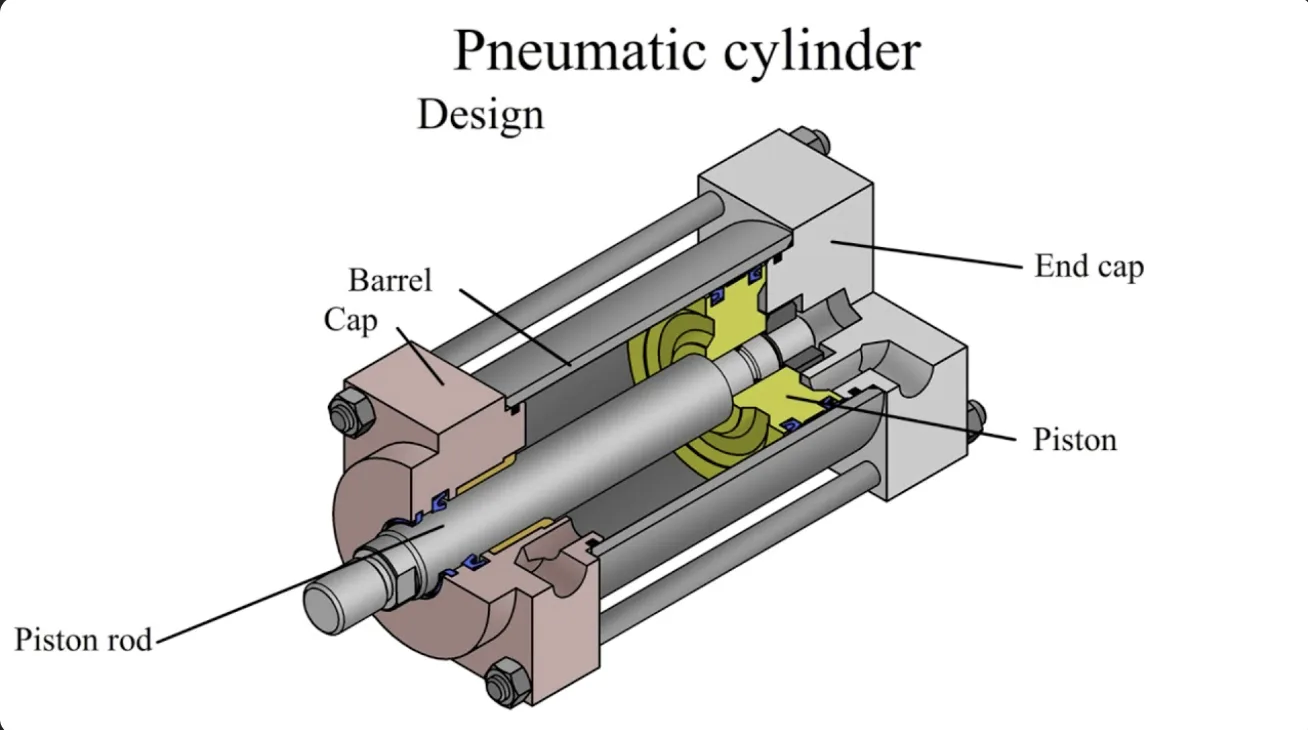

En esencia, un cilindro neumático es un dispositivo mecánico que convierte la energía potencial del aire comprimido en energía cinética en forma de movimiento lineal. La construcción básica consta de un cilindro cilíndrico, un pistón y un vástago de pistón. Cuando el aire presurizado ingresa por un extremo del cilindro, ejerce fuerza contra la superficie del pistón. Este diferencial de presión hace que el pistón se mueva a lo largo del cañón, extendiendo o retrayendo la varilla adjunta.
La belleza de este actuador neumático reside en su simplicidad. Al controlar el flujo y la presión del aire mediante válvulas, los operadores pueden lograr un control preciso sobre la velocidad, la fuerza y la dirección de la carrera. Este proceso es muy eficiente y puede repetirse millones de veces con un mantenimiento mínimo, lo que convierte al cilindro de aire en una opción ideal para entornos industriales de alto ciclo.
¿Por qué elegir un cilindro neumático en lugar de actuadores eléctricos o hidráulicos?
Al decidirse por una solución de movimiento lineal, los ingenieros suelen comparar los cilindros neumáticos con alternativas eléctricas e hidráulicas. Cada uno tiene sus puntos fuertes, pero el cilindro de aire comprimido ofrece un conjunto único de ventajas que lo convierten en la opción ideal para muchas aplicaciones.:
•Rentabilidad: Los sistemas neumáticos generalmente tienen un precio de compra inicial más bajo y costos de instalación más bajos en comparación con los complejos sistemas eléctricos o hidráulicos de alta presión.
•Durabilidad y confiabilidad: estos actuadores neumáticos son increíblemente robustos. Pueden funcionar en entornos hostiles, incluidas temperaturas extremas, polvo y humedad, donde los componentes electrónicos sensibles pueden fallar.
•Seguridad: dado que utilizan aire en lugar de electricidad o fluido hidráulico inflamable, los cilindros de aire son inherentemente más seguros en entornos explosivos o de lavado.
•Velocidad y fuerza: pueden proporcionar movimientos de alta velocidad y una fuerza significativa en un paquete compacto, perfecto para líneas de montaje rápidas.
| Característica | Cilindro neumático | Actuador eléctrico | Actuador hidráulico |
|---|---|---|---|
|
Fuente de energía primaria |
Aire comprimido |
Electricidad |
Fluido Hidráulico |
|
Costo inicial |
Bajo |
Medio a alto |
Alto |
|
Complejidad |
Bajo |
Alto |
Medio |
|
Precisión |
Moderado |
muy alto |
Alto |
|
Mantenimiento |
Bajo |
Moderado |
Alto (riesgos de fuga) |
|
Idoneidad ambiental |
Duro/Lavado |
Limpio/Controlado |
Servicio pesado/alta fuerza |
¿Cuáles son los componentes clave de un cilindro neumático de alta calidad?
Para garantizar un rendimiento a largo plazo, un cilindro neumático de alta calidad debe construirse con materiales de primera calidad. El cañón suele estar hecho de aluminio o acero inoxidable para resistir la corrosión. Los sellos del pistón son críticos; deben mantener un sello hermético al aire y al mismo tiempo minimizar la fricción. Los cilindros de aire modernos suelen contar con sellos autolubricantes y amortiguación integrada para reducir el impacto al final de la carrera, lo que extiende aún más la vida útil del actuador neumático.
¿Cuáles son los diferentes tipos de cilindros neumáticos para movimiento lineal?
Seleccionar el cilindro neumático adecuado para su aplicación requiere comprender los distintos tipos disponibles. Cada configuración está diseñada para cumplir requisitos de rendimiento específicos, desde un simple empuje unidireccional hasta movimientos complejos de carrera larga.

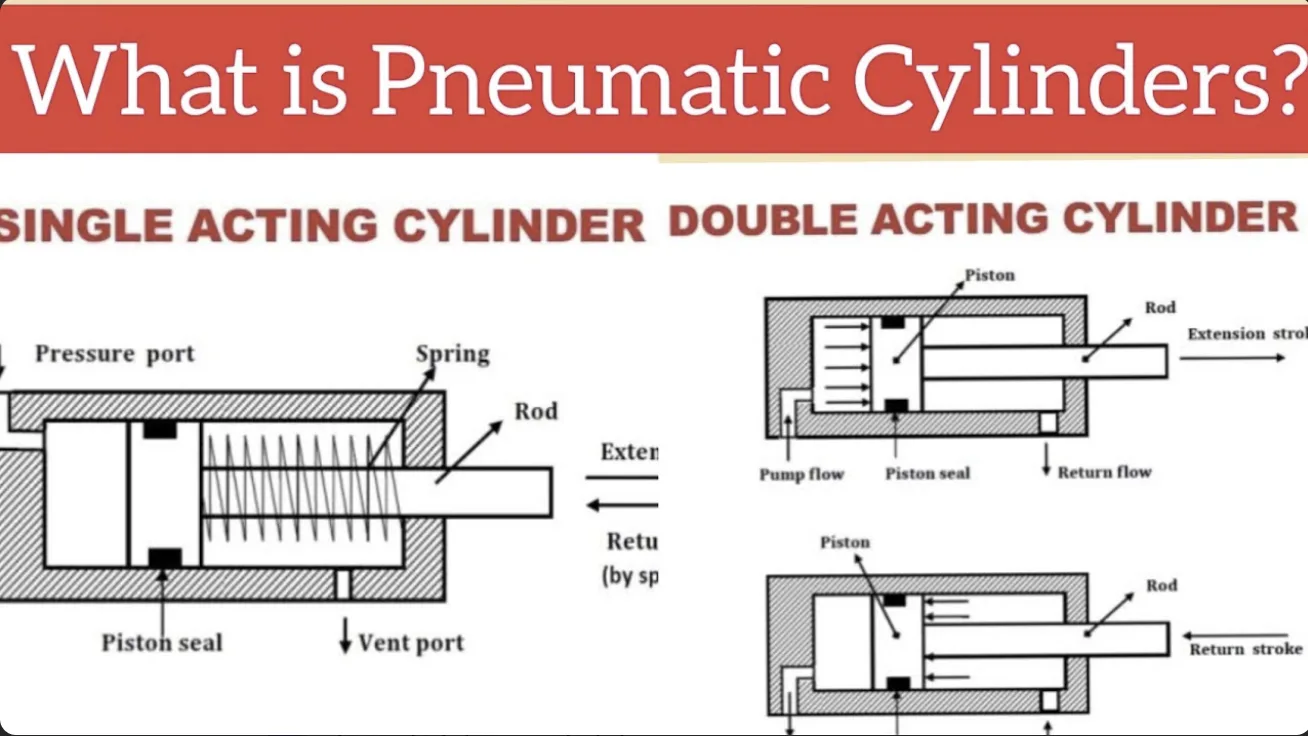

¿Cuál es la diferencia entre cilindros neumáticos de simple efecto y de doble efecto?
La clasificación más común de los cilindros neumáticos se basa en cómo alcanzan su carrera.
•Cilindros neumáticos de simple efecto: estos cilindros de aire utilizan aire comprimido para mover el pistón en una dirección (generalmente extendiéndose) y un resorte mecánico para devolverlo a su posición original. Son ideales para tareas sencillas como sujetar, expulsar o levantar, donde solo se requiere fuerza en una dirección.
•Cilindros neumáticos de doble acción: estos actuadores neumáticos utilizan aire comprimido para impulsar las carreras de extensión y retracción. Esto permite un mayor control sobre el movimiento y la capacidad de proporcionar fuerza en ambas direcciones. Los cilindros de aire comprimido de doble efecto son el tipo más utilizado en la automatización industrial debido a su versatilidad y eficiencia.
¿Cuándo debería utilizar un cilindro neumático sin vástago para movimiento lineal?
En aplicaciones donde el espacio es limitado o se requiere una carrera muy larga, un cilindro neumático sin vástago es una excelente opción. A diferencia de los cilindros de aire tradicionales, la versión sin vástago no tiene un vástago que se extienda fuera del cañón. En cambio, la carga está unida a un pistón interno que se mueve a lo largo del cilindro. Este diseño permite un tamaño mucho más compacto y puede alcanzar longitudes de carrera de varios metros, lo que lo hace ideal para sistemas de transporte y manipulación de materiales a gran escala.
¿Qué son los cilindros neumáticos telescópicos y sus ventajas únicas?
Para aplicaciones que requieren una carrera larga pero tienen muy poco espacio de instalación, los cilindros neumáticos telescópicos proporcionan una solución única. Estos actuadores neumáticos constan de múltiples etapas anidadas que se extienden secuencialmente. Esto permite una carrera total muy larga manteniendo una longitud retraída corta. A menudo encontrará estos cilindros de aire comprimido en equipos de elevación, camiones volquete y otra maquinaria pesada donde el espacio es escaso.
¿Dónde se utilizan más comúnmente los cilindros neumáticos en la industria?
La versatilidad del cilindro neumático lo convierte en un componente omnipresente en una amplia gama de industrias. Su capacidad para proporcionar un movimiento en línea recta confiable y de alta velocidad es esencial para la fabricación moderna.
¿Cómo se utilizan los cilindros neumáticos en el embalaje y la manipulación de materiales?

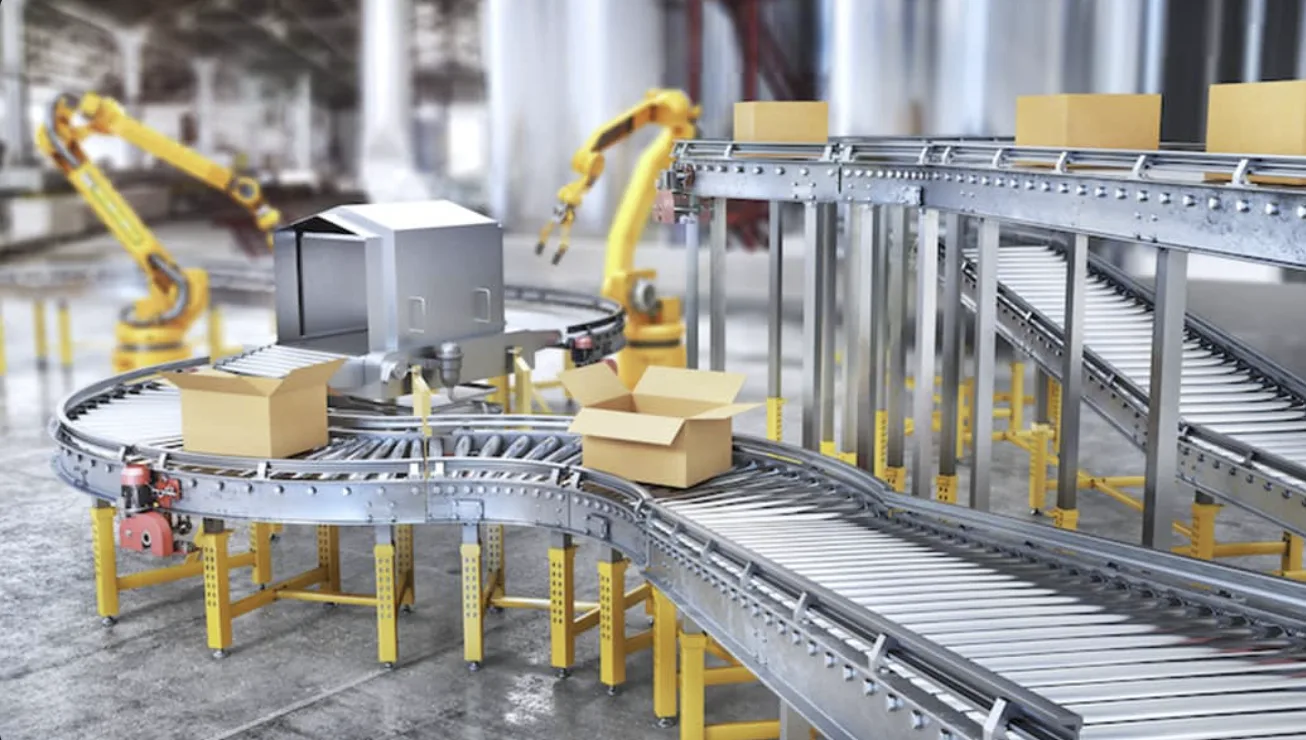

En la industria del embalaje, los cilindros neumáticos se utilizan para todo, desde sellar y etiquetar cajas de cartón hasta clasificar a alta velocidad en cintas transportadoras. Su capacidad para proporcionar movimientos lineales rápidos y repetitivos es fundamental para mantener altas tasas de producción. Estos cilindros de aire suelen estar integrados en sistemas automatizados complejos que requieren sincronización y coordinación precisas.
¿Qué papel desempeñan los cilindros neumáticos en la robótica y el montaje automatizado?
Los sistemas robóticos dependen en gran medida de actuadores neumáticos para sus brazos, pinzas y otras piezas móviles. La naturaleza liviana y de alta velocidad de los cilindros de aire comprimido los hace ideales para los movimientos rápidos requeridos en las líneas de montaje automatizadas. Desde recoger y colocar pequeños componentes electrónicos hasta soldar grandes piezas de automóviles, el cilindro neumático proporciona el movimiento lineal necesario para una amplia variedad de tareas robóticas.
¿Por qué se prefieren los cilindros neumáticos en la industria de alimentos y bebidas?
La industria de alimentos y bebidas tiene estrictos requisitos de higiene y seguridad. A menudo se prefieren los cilindros neumáticos porque utilizan aire comprimido limpio en lugar de fluido hidráulico, que podría contaminar los productos alimenticios en caso de una fuga. Muchos cilindros de aire diseñados para esta industria están hechos de acero inoxidable y cuentan con sellos especializados que pueden soportar lavados frecuentes con productos químicos de limpieza fuertes.
¿Cómo elegir el cilindro neumático adecuado para su aplicación?
Seleccionar el cilindro neumático ideal para sus necesidades específicas requiere una cuidadosa consideración de varios factores. El mercado en 2026 ofrece una amplia gama de productos, cada uno con características y beneficios únicos. Comprender estos aspectos clave le permitirá tomar una decisión informada que se alinee con sus requisitos industriales.
¿Cuáles son los factores más importantes a considerar al seleccionar un cilindro neumático?
Al elegir un cilindro neumático, debe considerar los siguientes factores:
•Requisito de fuerza: La cantidad de fuerza requerida para su aplicación determinará el tamaño del orificio del cilindro de aire. Puedes calcular la fuerza usando la fórmula: Fuerza = Presión × Área.
•Longitud de carrera: La distancia que debe recorrer el pistón determinará la longitud de carrera del actuador neumático.
•Velocidad y tiempo de ciclo: La velocidad a la que debe funcionar el cilindro de aire comprimido determinará el tamaño de los puertos de aire y el tipo de válvulas requeridas.
•Medio ambiente: El entorno operativo determinará los materiales y sellos necesarios para el cilindro neumático. Por ejemplo, un entorno de lavado requerirá acero inoxidable y sellos especializados.
•Tipo de montaje: La forma en que se monta el cilindro de aire determinará el tipo de soportes de montaje y hardware necesarios.
¿Cómo calcular la fuerza requerida para un cilindro neumático?
Calcular la fuerza requerida para un cilindro neumático es un proceso sencillo. La fuerza es igual a la presión del aire multiplicada por la superficie del pistón. Por ejemplo, si tiene una presión de aire de 6 bar (87 psi) y un pistón con un diámetro de 50 mm (1,97 pulgadas), la fuerza sería de aproximadamente 1178 Newtons (265 libras). Es importante considerar tanto las fuerzas de extensión como las de retracción, ya que la fuerza de retracción será ligeramente menor debido al área del vástago del pistón.
¿Cuáles son los tipos de montaje más comunes para cilindros neumáticos?
Existen varios tipos de montaje comunes para cilindros neumáticos, cada uno con sus propias ventajas.:
•Montaje con brida: Esta es una forma sencilla y segura de montar el cilindro de aire en una superficie plana.
•Montaje de pivote: Esto permite que el actuador neumático gire, proporcionando un mayor rango de movimiento.
•Montaje con patas: esta es una forma común de montar el cilindro de aire comprimido en una base o marco.
•Montaje en horquilla: Esto permite que el cilindro neumático gire sobre un pasador, proporcionando una conexión flexible.
Conclusión: la importancia duradera del cilindro neumático en la automatización
En 2026, el cilindro neumático seguirá siendo un componente esencial para lograr un movimiento en línea recta confiable y de alta velocidad en la automatización industrial. Su simplicidad, durabilidad y rentabilidad lo convierten en la opción preferida para una amplia gama de aplicaciones, desde la manipulación sencilla de materiales hasta sistemas robóticos complejos. Al comprender los diferentes tipos de cilindros de aire disponibles y los factores clave a considerar al seleccionar uno, puede optimizar sus operaciones industriales y lograr una mayor eficiencia y productividad. A medida que la tecnología siga avanzando, el actuador neumático seguirá evolucionando, proporcionando un rendimiento y una versatilidad aún mayores para el futuro de la fabricación.
Preguntas frecuentes
¿Qué componente neumático proporciona movimiento en línea recta?
El cilindro neumático Es el componente principal que proporciona movimiento lineal y recto en un sistema neumático. Convierte la energía potencial del aire comprimido en energía cinética mediante el movimiento de un pistón dentro de un cilindro cilíndrico.
¿Cuál es la diferencia entre un cilindro neumático y un cilindro de aire?
Los términos cilindro neumático y cilindro de aire se utilizan a menudo indistintamente. Ambos se refieren al mismo dispositivo mecánico que utiliza aire comprimido para crear movimiento lineal.
¿Cuánto duran normalmente los cilindros neumáticos?
La vida útil de un cilindro neumático depende de varios factores, incluido el entorno operativo, la frecuencia de uso y la calidad de los materiales y sellos. Sin embargo, un cilindro de aire de alta calidad normalmente puede durar millones de ciclos con un mantenimiento mínimo.
¿Se pueden utilizar cilindros neumáticos en entornos de lavado?
Sí, muchos cilindros neumáticos están diseñados específicamente para su uso en entornos de lavado. Estos cilindros de aire suelen estar hechos de acero inoxidable y cuentan con sellos especializados que pueden soportar una limpieza frecuente con productos químicos agresivos.
¿Cuáles son las causas más comunes de falla del cilindro neumático?
Las causas más comunes de falla del cilindro neumático incluyen desgaste del sello, contaminación del suministro de aire y montaje inadecuado. El mantenimiento regular y el uso de componentes de alta calidad pueden ayudar a prevenir estos problemas y extender la vida útil de su actuador neumático.
