Ao projetar um circuito pneumático de alta eficiência , a abordagem “tamanho único” é uma receita para falhas do sistema. O dimensionamento e composição do material de um válvula de controle direcional (DCV) impactam diretamente a eficiência do fluxo, a resistência ambiental e a vida útil geral do maquinário. Compreender essas especificações técnicas é o primeiro passo em direção a um sistema de alto desempenho automação industrial instalação.

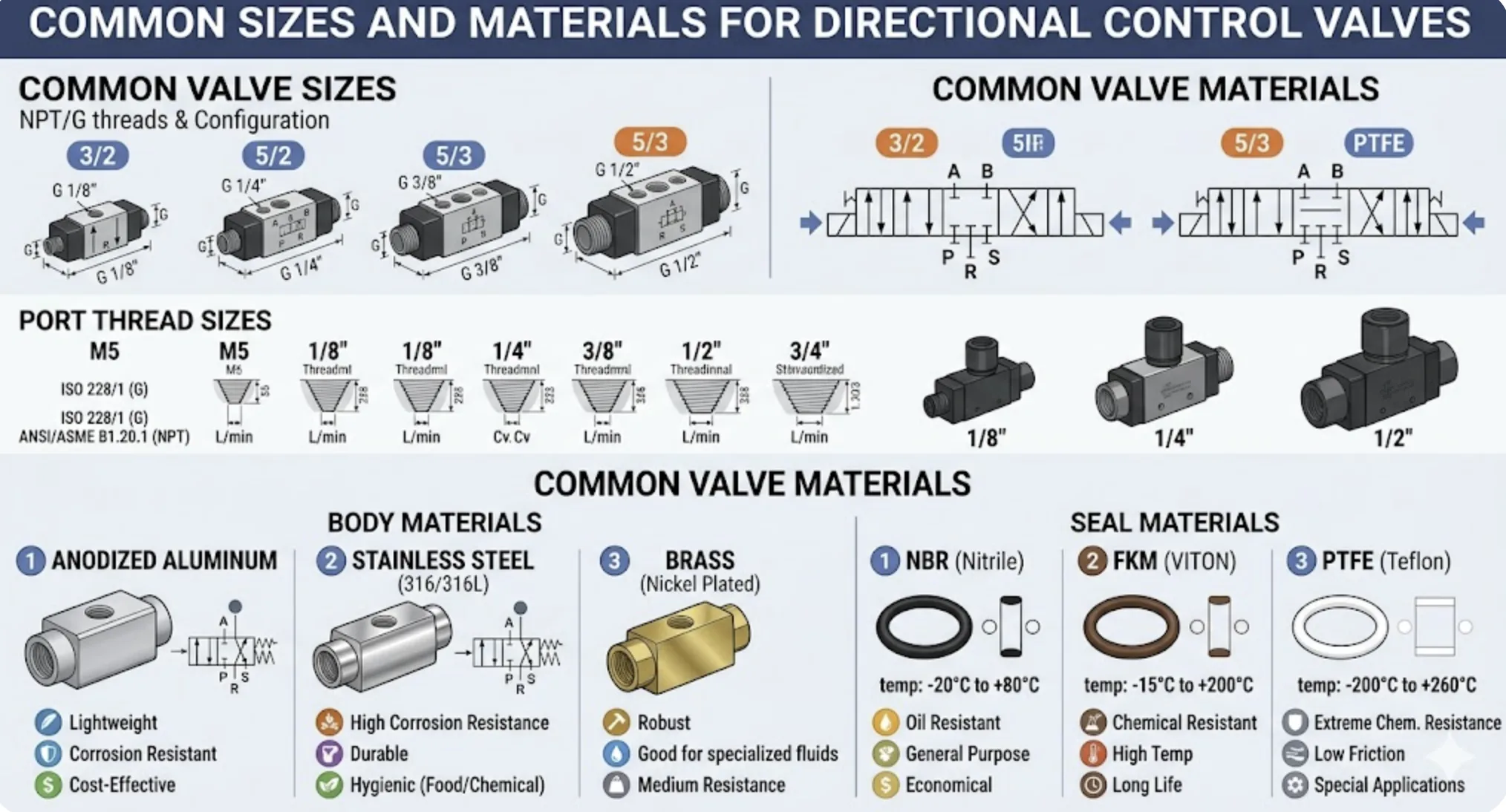

Tamanhos de rosca padrão e cálculo do valor Cv
No setor pneumático industrial, tamanhos de válvula são normalmente categorizados por seus threads de porta. Estes vão desde portas M5 em miniatura para robótica compacta a grande Roscas G/NPT de 1/2″ ou 3/4″ para cilindros pesados.
No entanto, o tamanho do fio é apenas metade da história; engenheiros devem avaliar o Valor Cv (coeficiente de fluxo) . A seleção de uma válvula com um orifício interno subdimensionado cria um “ponto de estrangulamento”, causando resposta lenta do atuador e desperdício de energia devido a quedas excessivas de pressão. Para garantir uma ótima desempenho do cilindro pneumático , sempre combine a vazão da válvula com os requisitos de consumo do atuador.
Seleção de materiais: alumínio anodizado vs. aço inoxidável
A escolha de material do corpo da válvula pneumática é ditado pelo ambiente operacional.
Liga de alumínio anodizado : Este é o padrão da indústria para a maioria das aplicações de chão de fábrica. Oferece uma excelente relação resistência/peso e resistência à corrosão suficiente para automação geral.
Aço Inoxidável 316 : No indústrias de alimentos e bebidas ou químicas , o aço inoxidável é obrigatório. Ele foi projetado para suportar procedimentos de lavagem agressivos e agentes de limpeza corrosivos, garantindo a válvula solenóide não perfura nem se degrada com o tempo.
A Ciência da Vedação: Vedações NBR vs. Viton (FKM)
As vedações internas são os componentes “macios” mais críticos em qualquer mecanismo de válvula direcional
Vedações NBR (Nitrila) : Perfeito para temperaturas operacionais padrão e sistemas de ar lubrificados.
Selos Viton (FKM) : Em aplicações pneumáticas de alta temperatura ou sistemas que envolvem óleos sintéticos, Viton é a escolha superior. Viton oferece estabilidade química excepcional e evita o “endurecimento da vedação” que leva ao vazamento interno quando as temperaturas excedem os limites padrão da borracha.
Perguntas frequentes
Q1: Como escolho entre roscas G e roscas NPT para minha válvula pneumática?
Depende da sua região geográfica e dos padrões de encanamento existentes. Roscas G (paralelas) (também conhecido como BSPP) são o padrão na Europa e na Ásia, enquanto Roscas NPT (cônicas) são predominantes na América do Norte. Para evitar vazamentos de ar e danos à rosca, sempre combine acessórios push-in pneumáticos ao tipo específico de rosca da válvula.
P2: Quando devo atualizar para vedações Viton (FKM) em meu sistema?
Você deve atualizar para Selos Viton (FKM) se o seu sistema operar em ambientes de alta temperatura excedendo 80°C (176°F) . Além disso, se a sua linha de ar comprimido contiver lubrificantes sintéticos agressivos ou produtos químicos que possam degradar a borracha NBR padrão, o Viton será necessário para manter uma vedação duradoura.
Q3: Um tamanho de porta maior sempre significa melhor desempenho para cilindros de ar?
Não necessariamente. Embora portos maiores permitam maior fluxo, um válvula pneumática de grandes dimensões pode levar ao desperdício de ar e ao aumento da latência. O volume extra dentro da válvula leva mais tempo para encher, o que pode realmente retardar o tempo de resposta do seu cilindro de ar . Dimensionamento de precisão baseado em Valor CV é sempre melhor do que simplesmente escolher o maior porto.
Q4: Por que a qualidade do ar é importante para a longevidade da válvula direcional?
As válvulas direcionais são instrumentos de precisão. Contaminantes como água, poeira ou incrustações de canos podem marcar o carretel de válvula ou danificar as vedações. Integrando um produto de alta qualidade Unidade FRL (Filtro, Regulador, Lubrificador) é essencial para proteger o seu investimento e garantir milhões de ciclos sem problemas.
