No mundo da automação industrial, o ar comprimido é frequentemente referido como a “quarta utilidade”. No entanto, o ar comprimido bruto de um compressor raramente está pronto para uso imediato. Geralmente é quente, sujo e úmido – fatores que podem levar à falha prematura do equipamento e a tempos de inatividade dispendiosos. É aqui que um unidade de preparação de ar , comumente conhecido como Unidade FRL (Filtro, Regulador, Lubrificador), torna-se indispensável. Mas como funciona uma unidade de preparação de ar transformar o ar bruto em uma fonte de energia de alta qualidade? Este guia explora a mecânica complexa, os padrões da indústria e os componentes essenciais que garantem que seus sistemas pneumáticos operem com eficiência máxima.
O que é uma unidade de preparação de ar e por que ela é essencial?
Um unidade de preparação de ar é um sistema modular projetado para tratar o ar comprimido antes que ele chegue aos componentes pneumáticos posteriores, como válvulas, cilindros e ferramentas pneumáticas. Sua principal missão é garantir que o ar esteja limpo, com pressão estável e devidamente lubrificado. Sem esse estágio crítico, contaminantes como ferrugem, incrustações e umidade podem causar corrosão interna, enquanto pressões flutuantes podem levar a um desempenho inconsistente da máquina.
Por que os sistemas pneumáticos requerem ar tratado?
A confiabilidade de qualquer circuito pneumático depende da qualidade do ar que flui através dele. De acordo com o ISO 8573-1 padrão internacional, a qualidade do ar comprimido é categorizada com base na concentração de partículas sólidas, água e óleo. Uma estratégia eficaz de preparação do ar ajuda as instalações a atingir classes específicas de pureza do ar, prolongando assim a vida útil de máquinas caras e reduzindo os custos de manutenção.
“O ar comprimido é uma fonte de energia vital, mas a sua qualidade impacta diretamente a eficiência e a longevidade dos componentes pneumáticos. A preparação adequada do ar não é uma opção; é uma necessidade para as operações industriais modernas.” — Melhores práticas da indústria para sistemas pneumáticos
Como o processo de filtração remove contaminantes?
O primeiro estágio de qualquer sistema FRL é o filtro de ar . Sua função é remover partículas sólidas e umidade líquida que podem danificar vedações internas sensíveis. Mas como funciona um filtro pneumático alcançar níveis tão elevados de pureza?
A mecânica da filtragem centrífuga e de barreira
Quando o ar de alta pressão entra na carcaça do filtro, ele é direcionado através de um conjunto de palhetas-guia que criam um poderoso movimento giratório. Esse ação centrífuga arremessa contaminantes mais pesados – como gotículas de água e grandes incrustações – contra as paredes internas da tigela. Esses poluentes então se depositam na “zona tranquila” no fundo, onde podem ser drenados manual ou automaticamente.
Após a etapa centrífuga, o ar passa por um elemento filtrante , normalmente feito de bronze sinterizado ou fibras de alta eficiência. Este elemento atua como uma barreira física, prendendo partículas menores com base em sua classificação de mícron . Os filtros industriais comuns variam de 40 mícrons para uso geral a 5 mícrons para aplicações mais sensíveis.
|
Recurso
|
Estágio Centrífugo
|
Estágio de Filtragem de Barreira
|
|
Alvo Primário
|
Água em massa, gotículas de óleo, detritos grandes
|
Poeira fina, partículas de ferrugem, aerossóis
|
|
Mecanismo
|
Movimento giratório e gravidade
|
Captura física por meio poroso
|
|
Manutenção
|
Drenagem regular da tigela
|
Substituição periódica do elemento
|
Como um regulador de pressão mantém a estabilidade do sistema?
Depois que o ar estiver limpo, ele deverá ser fornecido a uma pressão consistente. Os compressores de ar geralmente alternam entre pressões altas e baixas, e a linha principal do coletor pode sofrer “surtos” à medida que outras máquinas iniciam ou param. Como funciona um regulador de pressão fornecer uma produção estável apesar dessas flutuações?
O papel do diafragma e da válvula de gatilho
O coração de um regulador de pressão pneumático é um diafragma flexível conectado a uma válvula de gatilho. O usuário define a pressão de saída desejada girando um botão de ajuste, que comprime uma mola resistente contra o diafragma.
1. Sensor de pressão : O diafragma “sente” a pressão a jusante.
2. Ajuste de válvula : Se a pressão a jusante cair (por exemplo, um cilindro começa a se mover), a mola empurra o diafragma para baixo, abrindo a válvula de assento para permitir a passagem de mais ar.
3. Balanceamento Automático : Uma vez atingida a pressão definida, a pressão do ar sob o diafragma supera a força da mola, permitindo que a válvula de assento feche ou module.
Esse ciclo de feedback contínuo garante que suas ferramentas recebam exatamente a pressão necessária – nem mais, nem menos – otimizando o consumo de energia e evitando danos por excesso de pressurização.
Como um lubrificador protege seus componentes pneumáticos?
A etapa final de uma unidade de preparação de ar é a lubrificador . Embora muitos componentes pneumáticos modernos sejam “pré-lubrificados” ou “isentos de óleo”, muitos cilindros, motores pneumáticos e válvulas de alta velocidade para serviços pesados ainda requerem uma fina névoa de óleo para reduzir o atrito e o desgaste. Mas como funciona um lubrificador pneumático adicionar óleo a uma corrente de ar de alta velocidade?
O efeito Venturi e a atomização do óleo
A lubrificador pneumático opera no Princípio de Venturi . À medida que o ar limpo e regulado passa através de uma seção restrita do lubrificador, sua velocidade aumenta, causando uma queda localizada na pressão. Este diferencial de pressão puxa o óleo do reservatório através de um tubo coletor até uma cúpula de visualização.
Dentro da cúpula de visão, o óleo é atomizado em uma “micronévoa” – um aerossol fino de partículas de óleo que pode viajar longas distâncias através das linhas de ar sem se depositar. Isto garante que mesmo os componentes mais remotos do seu circuito pneumático recebam a lubrificação necessária.
• Taxa de gotejamento ajustável : A maioria dos lubrificadores possui um parafuso de ajuste manual que permite ao operador definir o número exato de gotas por minuto.
• Tecnologia Micro-Névoa : Lubrificadores de alto desempenho podem criar partículas de óleo tão pequenas quanto 2 mícrons, que permanecem suspensas no fluxo de ar de forma mais eficaz do que a névoa de óleo padrão.
“O efeito Venturi é a base da lubrificação pneumática eficiente. Ao aproveitar a dinâmica dos fluidos, podemos fornecer quantidades precisas de óleo a peças móveis críticas sem intervenção manual.” — Boletim Técnico da Fluid Power Society
Quais são as etapas passo a passo da preparação do ar?
Para entender o fluxo de trabalho completo, vejamos o processo passo a passo de como uma unidade de preparação de ar funciona da entrada à saída. Esta abordagem integrada é o que torna a unidade LRF tão eficaz.
1. Porta de entrada : Ar contaminado de alta pressão entra na unidade pela linha principal do compressor.
2. Separação Centrífuga : As palhetas guia no copo do filtro criam um vórtice, expulsando água em massa e detritos grandes.
3. Filtração de Barreira : O ar passa através de um elemento sinterizado (por exemplo, 5μm ou 40μm) para reter partículas finas.
4. Sensor de pressão : O ar entra no regulador, onde um diafragma detecta a pressão a jusante.
5. Redução de pressão : A válvula de gatilho modula para manter o ponto de ajuste definido pelo usuário (por exemplo, 90 PSI).
6. Atomização de óleo : O ar regulado passa pelo venturi do lubrificador, puxando o óleo para o fluxo.
7. Porta de saída : Ar limpo, estável e lubrificado é fornecido ao sistema pneumático.

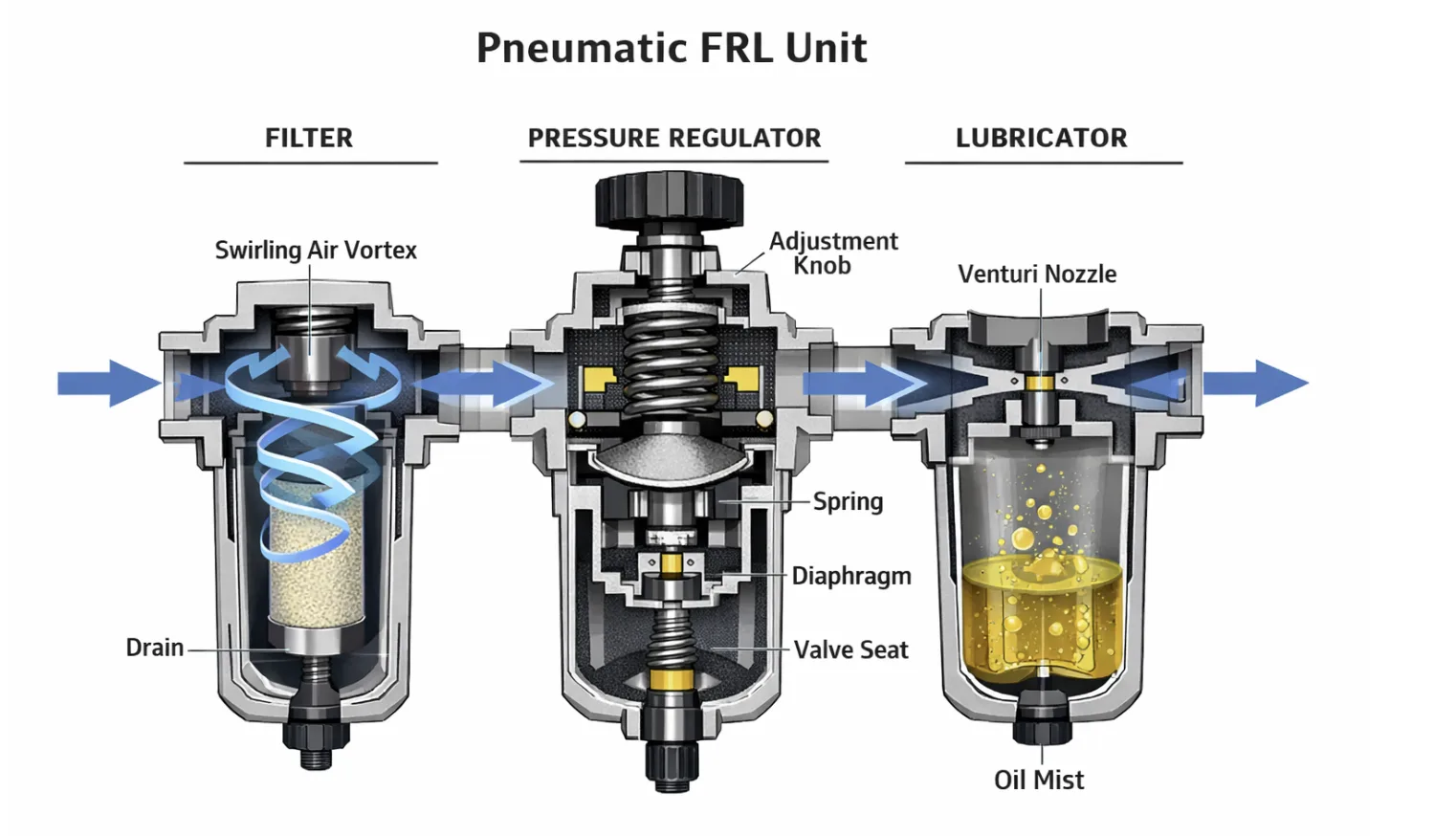

Figura 1: Mecânica interna e caminho do fluxo de ar através de uma unidade padrão de Filtro-Regulador-Lubrificador (FRL).
Quais são os benefícios de usar uma unidade de preparação de ar?
Investir em um produto de alta qualidade unidade de preparação de ar oferece diversas vantagens de longo prazo para qualquer instalação industrial. Ao garantir que a qualidade do ar atenda ISO 8573-1 padrões, você pode alcançar:
• Vida útil prolongada dos componentes : O ar limpo e lubrificado reduz o desgaste das vedações e das peças móveis internas.
• Tempo de inatividade reduzido : Impedir a entrada de umidade e detritos no sistema minimiza o risco de falhas repentinas.
• Precisão aprimorada da máquina : A pressão estável garante que os atuadores pneumáticos se movam com força e velocidade consistentes.
• Eficiência Energética : Regular o ar para a pressão mínima necessária reduz a carga do compressor de ar, economizando eletricidade.

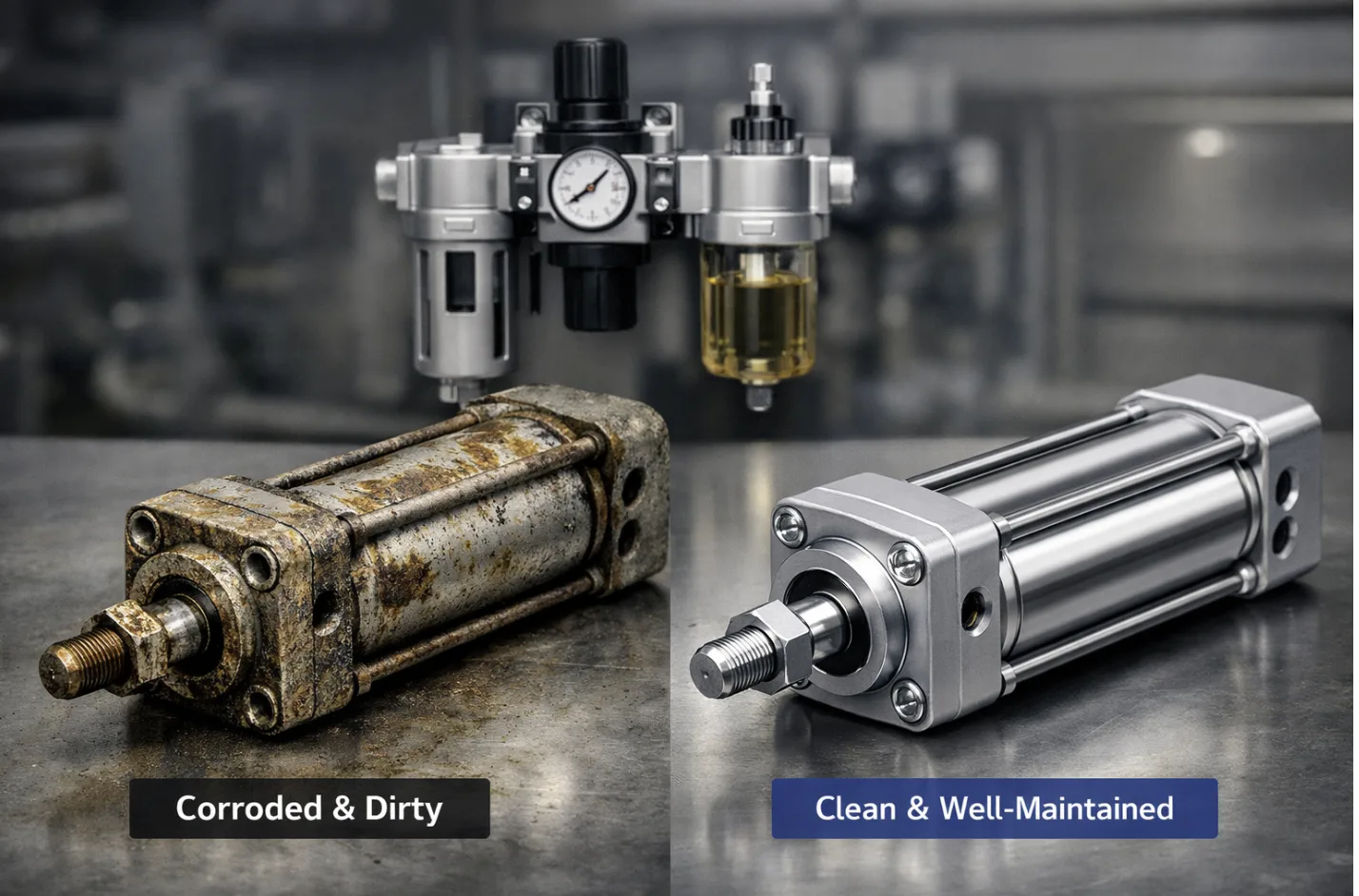

Figura 2: Comparação visual de um cilindro pneumático corroído (esquerda) versus um componente bem conservado (direita) protegido por preparação de ar adequada.
Como selecionar a unidade de preparação de ar certa para o seu sistema?
A escolha da unidade FRL correta requer consideração cuidadosa de vários fatores. Uma unidade muito pequena restringirá o fluxo de ar, enquanto uma unidade muito grande poderá representar uma despesa desnecessária.
|
Fator de seleção
|
Descrição
|
Consideração principal
|
|
Taxa de fluxo (SCFM)
|
O volume de ar que a unidade pode suportar.
|
Deve corresponder ou exceder o pico de demanda do sistema.
|
|
Classificação de mícron
|
O tamanho das partículas que o filtro pode reter.
|
5μm para válvulas sensíveis; 40μm para ferramentas gerais.
|
|
Faixa de pressão
|
A pressão regulada mínima e máxima.
|
Certifique-se de que o regulador possa lidar com seu ponto de ajuste específico.
|
|
Material da tigela
|
Tigelas de policarbonato, metal ou protegidas.
|
Tigelas de metal são necessárias para ambientes químicos ou de alta pressão.
|
|
Tipo de drenagem
|
Manual, semiautomático ou totalmente automático.
|
A drenagem automática é melhor para ambientes com muita umidade.
|
Como manter sua unidade de preparação de ar para máxima eficiência?
A manutenção regular é a chave para garantir o seu unidade de preparação de ar continua a funcionar de forma eficaz. Uma unidade FRL negligenciada pode se tornar uma fonte de contaminação.
A lista de verificação de manutenção essencial
1. Drene o recipiente do filtro : Se você tiver um dreno manual, esvazie a tigela diariamente para evitar que a umidade entre novamente no fluxo de ar.
2. Substitua o elemento filtrante : A maioria dos fabricantes recomenda a substituição do elemento a cada 6 a 12 meses ou quando a queda de pressão no filtro exceder 10 PSI.
3. Verifique o nível do óleo lubrificador : Certifique-se de que o reservatório esteja cheio com o tipo correto de óleo pneumático (por exemplo, ISO VG 32).
4. Inspecione o diafragma do regulador : Procure sinais de desgaste ou vazamentos de ar ao redor do botão de ajuste.
5. Monitore o manômetro : Um medidor flutuante pode indicar um regulador com defeito ou um filtro entupido.
“Uma unidade FRL bem conservada é a primeira linha de defesa para qualquer sistema pneumático. Seguindo um cronograma de manutenção simples, você pode evitar 90% das falhas de máquinas relacionadas ao ar.” — Melhores práticas da Associação de Manutenção Industrial
FAQ: Perguntas comuns sobre unidades de preparação de ar
Qual é a diferença entre um filtro e um filtro coalescente?
Um padrão filtro pneumático remove partículas sólidas e água em massa, enquanto um filtro coalescente foi projetado para remover aerossóis finos de óleo e partículas submicrométricas. Os filtros coalescentes são essenciais para aplicações de alta pureza, como processamento de alimentos ou equipamentos médicos.
Posso usar uma unidade de preparação de ar sem lubrificador?
Sim, muitos sistemas pneumáticos modernos utilizam componentes “não lubrificantes” que não requerem óleo adicional. Nestes casos, um Filtro-Regulador (FR) unidade combinada é suficiente. No entanto, se o seu sistema incluir motores pneumáticos mais antigos ou cilindros para serviços pesados, um lubrificador ainda será necessário.
Como posso saber qual classificação de mícron preciso?
Para ferramentas e cilindros industriais em geral, um Filtro de 40 mícrons geralmente é adequado. Para válvulas proporcionais sensíveis, rolamentos pneumáticos ou instrumentos de precisão, um Filtro de 5 mícrons ou mesmo um filtro coalescente submícron é necessário para atender ISO 8573-1 padrões.
Por que minha unidade de preparação de ar está vazando ar?
Vazamentos de ar geralmente são causados por vedações desgastadas, diafragma do regulador danificado ou copo solto. Inspeção regular e uso de produtos de alta qualidade Peças sobressalentes da unidade FRL pode resolver a maioria dos problemas de vazamento.
Com que frequência devo substituir o óleo lubrificante?
Você não “substitui” o óleo; você o recarrega à medida que é consumido. A taxa de consumo depende da configuração da taxa de gotejamento e do volume de ar que flui através da unidade. Verifique o nível do óleo semanalmente para garantir que o sistema nunca fique seco.
Conclusão
Entendimento como funciona uma unidade de preparação de ar é o primeiro passo para a construção de um sistema pneumático mais confiável e eficiente. Ao combinar filtragem, regulação e lubrificação, a unidade FRL garante que seu equipamento receba o ar de alta qualidade necessário para ter o melhor desempenho. Quer você esteja operando uma pequena oficina ou uma instalação de fabricação em grande escala, investir na tecnologia certa de tratamento de ar renderá dividendos em termos de manutenção reduzida e aumento de produtividade.
Para obter mais informações sobre componentes pneumáticos de alta qualidade, visite nosso Página de produtos ou explore nosso mais recente Notícias e insights do setor . Se você tiver dúvidas específicas sobre o dimensionamento de um LFR unidade para sua aplicação, sinta-se à vontade para Contato Nossa Equipe Técnica para orientação especializada.
