Os componentes da válvula solenóide trabalham juntos para fornecer controle preciso do fluido, convertendo energia elétrica diretamente em força mecânica. Compreender esse mecanismo interno sincronizado é fundamental para os engenheiros que otimizam a eficiência e a confiabilidade do sistema automatizado. Este guia analisa como cada componente especializado funciona coletivamente em sistemas industriais para garantir uma regulação confiável de fluidos.
Seção 1: Os mecanismos principais dos componentes da válvula solenóide
A automação eletromecânica depende inteiramente das interações precisas dos componentes individuais da válvula solenóide que trabalham juntos durante ciclos operacionais dinâmicos. Quando uma corrente elétrica flui através dos enrolamentos de cobre, a bobina solenóide gera um campo eletromagnético concentrado. De acordo com a Lei da Indução de Faraday, esta força magnética puxa o êmbolo ferromagnético para cima contra a resistência da mola de retorno. Numa configuração padrão de ação direta, esse movimento físico levanta imediatamente a vedação do orifício da válvula para permitir o fluxo do fluido.
Os operadores industriais utilizam diferentes configurações, como um Válvula solenóide de 2/2 vias para controle liga-desliga simples, para corresponder às pressões específicas da aplicação. Em sistemas operados por piloto, o êmbolo abre um orifício piloto menor, criando um diferencial de pressão através de um diafragma flexível. Esta pressão diferencial utilizada aproveita a energia do próprio meio para levantar a vedação da válvula principal. Conseqüentemente, os projetos piloto gerenciam vazões e pressões substancialmente mais altas enquanto consomem energia elétrica mínima.
| Nome do Componente | Função Mecânica Primária | Impacto no sistema de falha de componente |
|---|---|---|
| 1. Bobina Solenóide | Converte eletricidade em magnetismo | A válvula não atua ou abre |
| 2. Núcleo da Armadura | Move-se fisicamente através do magnetismo | O fluxo de fluido permanece restrito |
| 3. Primavera de retorno | Restaura a posição original do êmbolo | A válvula vaza ou não fecha |
| 4. Corpo da válvula | Contém fluido e abriga assentos | Vazamento externo ou queda de pressão |
Seção 2: Seleção de Materiais e Sinergias Internas

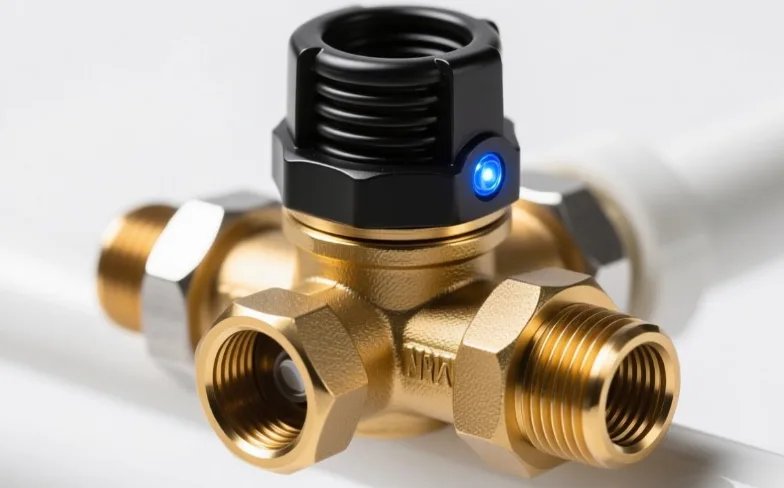

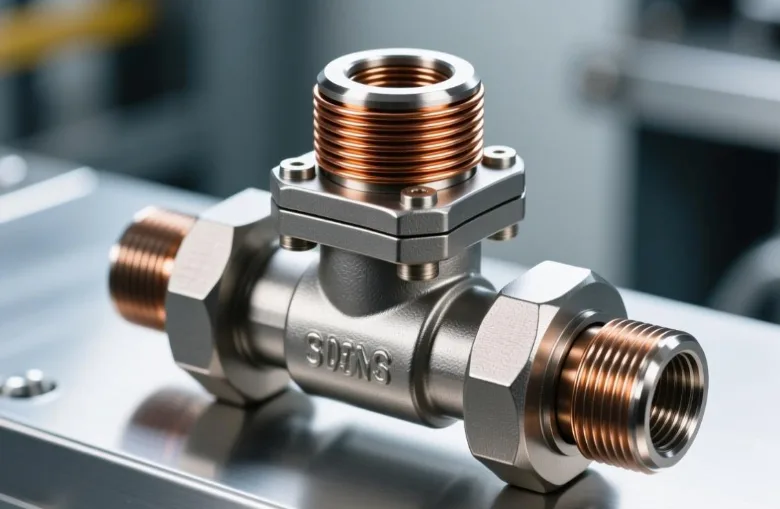

A confiabilidade geral de como os componentes da válvula solenóide funcionam juntos depende muito da seleção de materiais de engenharia compatíveis. O corpo da válvula deve resistir ao estresse mecânico e à erosão química, razão pela qual os fabricantes utilizam aço inoxidável, latão ou polímeros projetados. Por exemplo, um Válvula solenóide de latão de 2/2 vias fornece excelente condutividade térmica e resistência à corrosão para sistemas de água ou óleo. Por outro lado, as variantes de aço inoxidável são obrigatórias para meios químicos altamente corrosivos ou ambientes médicos estéreis.
Os elementos de vedação internos determinam os limites máximos de temperatura operacional e a compatibilidade química de todo o circuito de controle de fluido. Elastômeros como a borracha nitrílica (NBR) proporcionam excelente resiliência para aplicações pneumáticas gerais sob condições padrão. As vedações de fluoropolímero, incluindo FKM e PTFE, são especificadas para plantas de processamento químico de alta temperatura devido à estabilidade molecular superior. A tabela abaixo descreve como os pares de materiais específicos otimizam o modo como os componentes da válvula solenóide funcionam juntos em ambientes distintos.
| Agrupamento de materiais | Material da Habitação | Tipo de vedação de elastômero | Meio Fluido Ideal |
|---|---|---|---|
| Padrão Industrial | Latão Forjado | NBR (Nitrila) | Fluidos Neutros, Água, Ar |
| Processo Químico | Aço Inoxidável 316 | FKM (Viton) | Ácidos Suaves, Óleos Sintéticos |
| Extremamente Corrosivo | Plástico CPVC | PTFE (Teflon) | Produtos Químicos Agressivos, Vapor |
Seção 3: Integração em Infraestrutura Pneumática Mais Ampla
Na automação industrial complexa, os dispositivos de controle de fluidos não operam isoladamente da infraestrutura do sistema circundante. Os engenheiros integram unidades de controle primárias com um robusto válvula direcional rede para encaminhar fluxos de volume médio sequencialmente. Esses sistemas dependem de meios limpos e regulamentados, fornecidos diretamente por um fornecedor upstream. unidade de tratamento de ar para proteger as tolerâncias internas. A filtragem de partículas evita que poeira abrasiva entre no tubo guia da válvula, o que, de outra forma, emperraria o êmbolo de precisão.
Os atuadores a jusante exigem fornecimento de pressão consistente para executar operações mecânicas repetíveis sem falha repentina dos componentes. Uma alta durabilidade cilindro pneumático executa movimentos lineares baseados inteiramente nos ciclos rápidos de exaustão e alimentação das válvulas de controle. Cada conexão ao longo destas linhas de pressão deve permanecer completamente hermética sob vibrações variáveis. Utilizando um prêmio conexão pneumática push-in garante conexões de tubulação seguras, evitando quedas de pressão que degradam a sincronização do sistema.
Seção 4: Diagnóstico e solução de problemas de falhas de montagem sincronizada
Quando os componentes internos da válvula solenóide funcionam juntos incorretamente, testes de diagnóstico sistemáticos devem ser realizados para isolar a causa mecânica. Falhas elétricas geralmente se manifestam como bobina queimada causada por flutuações de tensão ou umidade ambiente excessiva. Os técnicos podem verificar a integridade da bobina medindo a resistência elétrica com um multímetro digital padrão. Se a bobina apresentar resistência infinita, os enrolamentos de cobre estão quebrados, sendo necessária a substituição imediata dos componentes.
Os modos de falha mecânica geralmente envolvem contaminação interna ou fadiga da mola, o que impede que a armadura se mova suavemente. Se uma válvula não fechar corretamente, partículas finas podem ficar presas entre a vedação e a sede do orifício. Os programas de manutenção regular devem incluir a inspeção do conjunto interno do êmbolo quanto a marcas ou deformações físicas. A implementação de protocolos de filtragem abrangentes evita o desgaste prematuro, garantindo que todos os componentes internos da válvula solenóide funcionem juntos perfeitamente ao longo de milhões de ciclos.
Seção 5: Lista de verificação de aquisição e seleção de engenharia
A seleção do equipamento ideal requer a correspondência de parâmetros de fluido específicos com capacidades corretas de componentes mecânicos. Os engenheiros devem calcular o coeficiente de fluxo (Cv) para garantir que o orifício interno atenda aos requisitos de volume do sistema sem criar quedas excessivas de pressão. Além disso, as classificações de consumo de energia devem estar alinhadas com os circuitos de controle elétrico disponíveis, priorizando modelos de baixa potência para aplicações de serviço contínuo. A lista estruturada abaixo descreve os parâmetros críticos exigidos durante a fase de aquisição do sistema.
Critérios de especificação de engenharia
- Diferencial máximo de pressão operacional (MOPD): Certifique-se de que a taxa da mola interna acomoda a pressão mais alta do sistema sem travar a armadura.
- Compatibilidade química de mídia: Faça referência cruzada das propriedades do fluido com os gráficos de resistência química do corpo da válvula e do elastômero.
- Espectro de temperatura de fluido: Confirme que a exposição térmica contínua não degradará ou deformará os materiais de vedação internos.
- Restrições de tempo de resposta: Selecione arquiteturas de ação direta para tempos de resposta ultrarrápidos abaixo de 10 milissegundos.
- Classificações de ambientes perigosos: Especifique gabinetes de bobina à prova de explosão ao operar perto de gases voláteis ou poeira combustível.
Perguntas frequentes
1. Como os componentes da válvula solenóide funcionam juntos para controlar o fluxo de fluido?
Os componentes da válvula solenóide trabalham juntos convertendo energia elétrica em movimento físico por meio de uma bobina eletromagnética. Quando energizada, a bobina cria um campo magnético que puxa um êmbolo interno para cima contra uma mola. Este movimento levanta a vedação da sede da válvula, permitindo instantaneamente que o fluido passe pelo orifício principal.
2. O que faz com que a bobina da válvula solenóide superaqueça e queime?
As bobinas da válvula solenóide superaquecem quando a corrente elétrica flui continuamente sem dissipação de calor suficiente ou quando a tensão de entrada está incorreta. De acordo com a Associação Nacional de Fabricantes Elétricos ( NEMA ), flutuações de tensão superiores a 10% podem saturar a bobina magneticamente. Além disso, um êmbolo mecânico emperrado impede a dissipação adequada do calor, causando rápida ruptura térmica do isolamento.
3. Uma válvula solenóide de ação direta pode funcionar adequadamente com pressão operacional zero?
Sim, as válvulas solenóides de ação direta funcionam perfeitamente com pressão zero porque a bobina magnética levanta o êmbolo diretamente sem a necessidade de assistência de fluido. Ao contrário das válvulas operadas por piloto, que requerem um diferencial de pressão mínimo para mover um diafragma interno, as configurações de ação direta dependem inteiramente da força elétrica para acionar a vedação.
4. Por que a filtragem de fluidos é crítica para evitar falhas nos componentes da válvula solenóide?
A filtragem de fluidos é crítica porque partículas microscópicas podem se alojar entre o êmbolo móvel e o tubo guia interno, causando emperramento mecânico. De acordo com a Organização Internacional de Padronização ( ISO 4406 ), a limpeza do fluido impacta diretamente a longevidade das vedações dinâmicas. A contaminação impede o assentamento completo da vedação, causando vazamento interno e perda de pressão do sistema.
5. Como posso determinar se uma válvula requer uma vedação NBR ou FKM?
Escolha vedações NBR para aplicações industriais gerais de baixa temperatura envolvendo água, ar comprimido ou óleos neutros até 80°C. Selecione vedações FKM ao manusear fluidos químicos agressivos, lubrificantes sintéticos ou sistemas de alta temperatura que chegam a 180°C. A escolha do elastômero correto evita inchaço prematuro, endurecimento e subsequente falha na vedação.
