Como instalar corretamente as conexões pneumáticas push-in? Um guia profissional para sistemas livres de vazamentos

Por que a instalação adequada de conexões pneumáticas é crítica para a eficiência do sistema?

Nas unidades de automação industrial e de preparação de ar, a integridade do seu circuito pneumático depende inteiramente dos pontos de conexão. Conexões instaladas incorretamente são a principal causa de quedas de pressão, desperdício de energia e fadiga dos componentes. Se você está usando acessórios push-to-connect , acessórios de compressão , ou adaptadores roscados , uma vedação “quase perfeita” é obrigatória para manter a integridade operacional do seu sistema pneumático.

De acordo com os padrões da indústria de organizações como ISO , as fugas de ar podem representar até 30% do consumo total de energia numa fábrica com manutenção deficiente. Dominar o processo de instalação garante que seu sistema permaneça econômico e seguro.

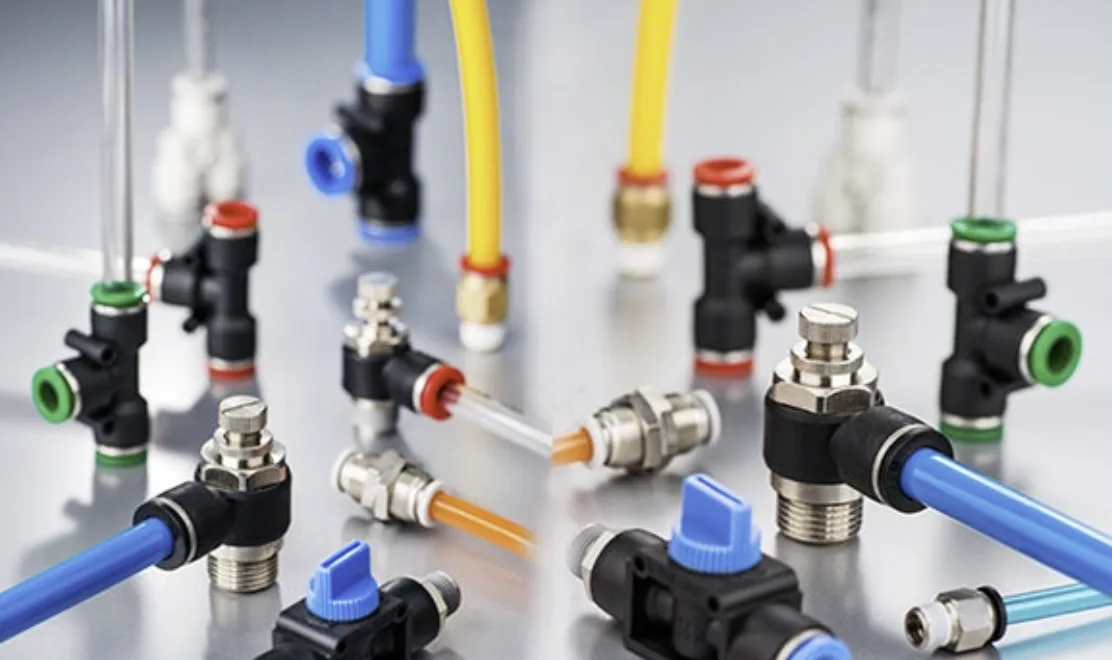

Quais são os tipos mais comuns de conexões pneumáticas?

Antes da instalação, você deve identificar seu hardware. Misturar fios ou materiais incompatíveis é um erro comum que leva a falhas catastróficas.

Como preparar sua tubulação para uma vedação perfeita?

A preparação é 90% do trabalho. Não é possível obter uma vedação sem vazamentos em um tubo mal preparado.

Etapa 1: Escolhendo o material certo para a tubulação

Certifique-se de que sua tubulação (poliuretano, náilon ou PTFE) seja compatível com o ambiente químico e as classificações de pressão de suas conexões. Para configurações de alta precisão, recomendamos alta qualidade Tubo de poliuretano para garantir flexibilidade e durabilidade.

Etapa 2: o corte quadrado perfeito

A extremidade do tubo deve ser cortada a uma Ângulo de 90 graus . É obrigatório o uso de um cortador de tubo pneumático especializado.

• Por que? Um corte em ângulo evita que o anel de vedação interno de uma conexão push-to-connect sele uniformemente, causando vazamentos lentos e “silvos”.

• Dica profissional: Evite usar tesouras ou cortadores laterais, pois eles achatam o tubo, distorcendo seu arredondamento.

Passo 3: Rebarbação e Limpeza

Remova quaisquer bordas irregulares ou “limalhas” de plástico. Certifique-se de que o tubo esteja livre de poeira, graxa ou umidade antes da inserção.

Quais são as etapas para instalar acessórios push-to-connect?

As conexões push-to-connect (também conhecidas como “one-touch”) são o padrão da indústria para automação moderna devido à sua velocidade.

1. Marque a profundidade de inserção: Meça a profundidade do encaixe da conexão e marque-a no tubo com uma caneta hidrográfica. Isso garante que o tubo esteja totalmente “em casa”.”

2. Empurre com firmeza: Empurre o tubo através da pinça e do O-ring até atingir o batente interno.

3. O teste de reboque: Puxe suavemente o tubo para trás. As garras de travamento internas devem penetrar na tubulação, evitando que ela se solte.

4. Verifique o selo: Ligue o suprimento de ar e use um spray detector de vazamentos (ou água com sabão) para verificar se há bolhas.

Como instalar corretamente o threaded Acessórios Pneumáticos ?

Conexões encadeadas requerem uma abordagem técnica diferente dependendo se o encadeamento é Cônico ou Paralelo .

NPT e BSPT (roscas cônicas)

As roscas cônicas vedam por meio de cunhas “metal com metal”.

• Selante: Use fita PTFE (Teflon) ou um selante de rosca líquido.

• Direção: Enrole a fita na direção das roscas (sentido horário) para evitar que ela se desfaça durante a instalação.

• Torque: Aperte manualmente e, em seguida, aplique 1–2 voltas completas com uma chave inglesa. Apertar demais pode rachar o invólucro feminino.

BSPP e métrica (threads paralelos)

As roscas paralelas não vedam as próprias roscas. Eles exigem um Anel de vedação ou um Arruela colada .

• Observação: Nunca use fita PTFE em roscas paralelas; interfere no assentamento mecânico da arruela.

• Alinhamento: Certifique-se de que Válvula Pneumática a porta está limpa para que a lavadora fique perfeitamente plana.

Quais são os sinais de instalação incorreta de conexões pneumáticas?

Se o seu sistema estiver apresentando o seguinte, provavelmente você terá um erro de instalação:

• Assobio audível: Um sinal claro de desalinhamento ou corte inadequado.

• Flutuações de pressão: Freqüentemente causado por “vazamentos internos” onde o ar desvia de uma vedação.

• Explosões de tubo: Indica que a pressão excede a classificação de ajuste ou o “Teste de Reboque” foi ignorado.

• Corrosão/Descoloração: Sugere incompatibilidade de material.

Perguntas frequentes

Até que profundidade devo empurrar o tubo em uma conexão push-in?

Cada tamanho de acessório tem uma “profundidade de assento” específica. Geralmente, para um tubo de 6 mm, a profundidade é de aproximadamente 15-18 mm. Sempre marque sua tubulação para garantir que ela passou pelo anel de vedação interno, que geralmente está localizado atrás da pinça de travamento.

Posso reutilizar conexões pneumáticas depois de desinstaladas?

As conexões push-to-connect são projetadas para reutilização, desde que o anel de vedação interno não esteja danificado. No entanto, para conexões rosqueadas usando fita PTFE, você deve limpar completamente a fita antiga e aplicar uma nova camada antes da reinstalação. Para conexões de compressão, a “virola” é um componente descartável e deve ser substituída.

Por que minha conexão pneumática está vazando mesmo depois de apertada?

A causa mais comum é aperto excessivo . Em roscas cônicas (NPT), o torque excessivo pode causar “gripamentos” ou rachaduras na conexão. Em roscas paralelas, o aperto excessivo muitas vezes esmaga o O-ring, fazendo com que ele saia do lugar e perca suas propriedades de vedação.

A fita de PTFE é melhor do que o selante líquido de tubos para linhas de ar?

Ambos têm o seu lugar. A fita PTFE é conveniente e limpa, mas pode introduzir detritos no sistema se aplicada incorretamente (deixar a primeira rosca descoberta é a melhor prática). Os selantes líquidos são excelentes para ambientes de alta vibração, pois também atuam como um trava-rosca suave. Para alto desempenho Unidades de preparação de ar , os selantes líquidos são frequentemente preferidos pelos OEMs.

Como escolho entre threads NPT, BSPT e BSPP?

Isso geralmente é determinado pela sua localização geográfica ou pela origem do seu equipamento. O NPT é padrão na América do Norte, enquanto o BSP (British Standard Pipe) é a norma na Europa e na Ásia. Você pode identificá-los medindo o passo e o ângulo: o NPT tem um ângulo de rosca de 60°, enquanto o BSP tem um ângulo de 55°. Nunca tente forçar um homem NPT a uma mulher BSP.
