O que é uma válvula solenóide de latão e como funciona?

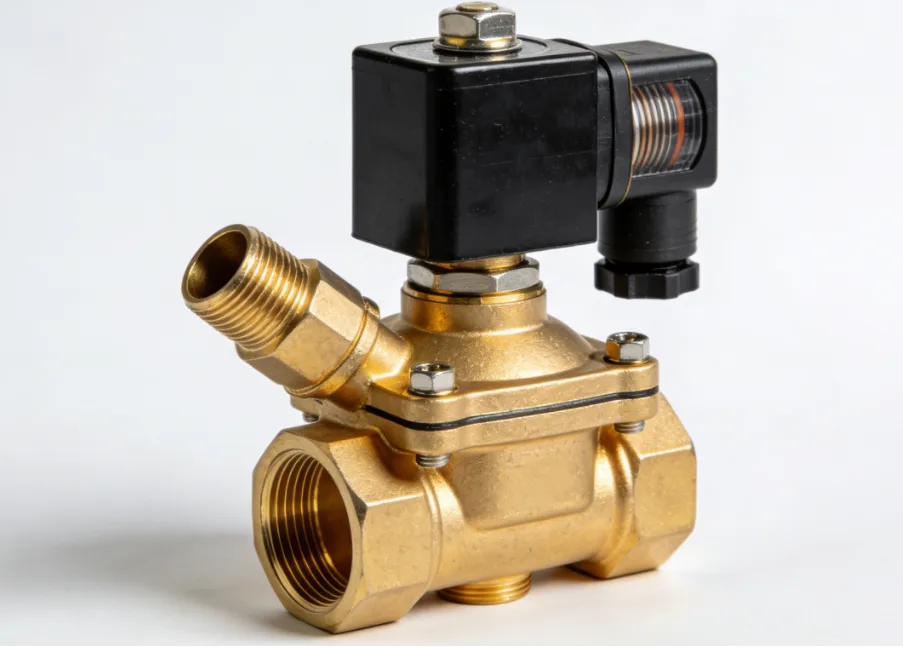

A Válvula Solenóide de Latão é uma válvula operada eletromecanicamente projetada para controlar o fluxo de líquidos ou gases. Basicamente, consiste em dois componentes principais: um solenóide elétrico (bobina) e um corpo de válvula feito de liga de latão de alta qualidade (normalmente CW617N ou C36000).
O princípio fundamental envolve Eletromagnetismo . Quando uma corrente elétrica passa pela bobina, ela cria um campo magnético que move um êmbolo (armadura). Dependendo do projeto—Normalmente Fechado (NC) ou Normalmente aberto (NÃO) —esse movimento abre ou fecha o orifício, permitindo ou obstruindo a passagem do fluido.
Definição Técnica de Componentes
- A Bobina: O “cérebro” que converte energia elétrica em movimento mecânico.
- O êmbolo: Geralmente fabricado em aço inoxidável com propriedades magnéticas (AISI 430F).
- O Selo: Crítico para a prevenção de vazamentos, muitas vezes feito de NBR, EPDM ou FKM (Viton) .
- O corpo: Latão forjado ou fundido, escolhido pela sua excelente usinabilidade e resistência à pressão.
Por que escolher válvulas de latão em vez de aço inoxidável ou plástico?
Ao selecionar o material do corpo da válvula, os engenheiros devem pesar o custo em relação ao desempenho. O latão está no “Meio Dourado” dos materiais industriais.
Tabela de comparação: Matriz de desempenho de materiais
| Recurso | Latão (HPb59-1 / CZ122) | Aço inoxidável (304/316) | Plástico (PVC/Nylon) |
|---|---|---|---|
| Resistência à corrosão | Alto (exceto para ácidos) | Muito alto | Alto (específico químico) |
| Classificação de pressão | Até 50+ barras | Mais de 100 barras | Baixo (geralmente <10 Bar) |
| Faixa de temperatura | -20°C a 180°C | -196°C a 600°C | 0°C a 60°C |
| Eficiência de custos | Excelente | Caro | Muito baixo |
| Usinabilidade | Superior | Difícil | Moldado |
Visão principal: O latão é naturalmente antimicrobiano, tornando-o a escolha preferida para sistemas de água potável. No entanto, para ambientes altamente corrosivos como água do mar ou ácidos concentrados, Válvulas de aço inoxidável são recomendados.
Quais são os diferentes tipos de operações da válvula solenóide de latão?
Compreender o “Tipo de Atuação” é crucial para a longevidade do sistema. Usar o tipo errado pode causar “golpe de aríete” ou queima da bobina.
1. Válvulas Solenóides de Ação Direta
Numa válvula de ação direta, o êmbolo está diretamente ligado ao orifício de abertura. Não requer um diferencial de pressão mínimo para operar.
- Melhor para: Pequenas vazões e aplicações de vácuo.
2. Válvulas Solenóides Operadas por Piloto (Indiretas)
Essas válvulas usam a pressão do próprio fluido para auxiliar na abertura e no fechamento. O solenóide controla um pequeno orifício piloto que altera o equilíbrio da pressão em um diafragma ou pistão.
- Melhor para: Tubulações industriais de alto fluxo.
- Exigência: Requer um diferencial de pressão mínimo (geralmente >0,5 bar).
3. Válvulas de elevação assistida (diferencial zero)
Um design híbrido onde o êmbolo está mecanicamente ligado ao diafragma. Funciona a partir de 0 bar, mas pode suportar fluxo alto.
Como selecionar o material de vedação correto para sua válvula de latão?
O “Latão” é tão bom quanto o elastômero que o veda. Selecionar a vedação errada resulta em degradação química e falha do sistema.
Guia de seleção de selos
-
NBR (Borracha Nitrila Butadieno):
- Faixa de temperatura: -10°C a 80°C.
- Melhor para: Água, ar comprimido, óleos leves.
-
EPDM (monômero de etileno propileno dieno):
- Faixa de temperatura: -30°C a 130°C.
- Melhor para: Água quente, vapor e vapor de baixa pressão. Aviso: Nunca use com óleos.
-
FKM/Viton:
- Faixa de temperatura: -10°C a 180°C.
- Melhor para: Altas temperaturas e produtos químicos/combustíveis agressivos.
Quais aplicações industriais dependem de válvulas solenóides de latão?
Como o latão é durável e resistente a faíscas, ele é encontrado em quase todos os setores da infraestrutura moderna.
Sistemas HVAC e de resfriamento
Em chillers de grande porte, válvulas de latão controlam o fluxo de refrigerantes e água de resfriamento. Sua condutividade térmica permite que resistam a rápidas flutuações de temperatura sem rachar.
Tratamento de Água e Irrigação
Desde a filtragem de água municipal até a irrigação automatizada de estufas, as válvulas de latão fornecem as classificações de segurança de “Água Potável” necessárias que muitas vezes faltam aos plásticos. Confira nossas últimas soluções de controle de água para mais detalhes.
Sistemas de Ar Comprimido
Em circuitos pneumáticos, o rápido tempo de resposta (10ms a 50ms) de uma válvula solenóide de latão é essencial para linhas de fabricação de alta velocidade.
Como instalar corretamente uma válvula solenóide de latão? (Passo a passo)
A instalação incorreta é a causa número 1 de reclamações de “vazamento”. Siga estas etapas profissionais para garantir uma vida útil de 10 anos.
- Verifique a direção do fluxo: Procure a flecha lançada no corpo de latão. Instalá-la ao contrário fará com que a válvula vibre ou permaneça aberta.
- Limpe as linhas: Antes da instalação, lave os tubos para remover aparas de metal ou resíduos de fita PTFE. Partículas pequenas são a principal causa do bloqueio do diafragma.
- Posicionamento: A maioria dos fabricantes recomenda instalar a válvula com o Bobina Vertical . Isto evita que sedimentos se acumulem no tubo do êmbolo.
- Fiação e Tensão: Certifique-se de que sua fonte de alimentação corresponda à etiqueta da bobina (por exemplo, 220 VCA vs 24 VCC). Usar uma bobina CC em um circuito CA queimará instantaneamente o solenóide.
- Use uma peneira: Sempre instale um filtro em Y a montante para proteger o orifício da válvula.
Quais problemas comuns de solução de problemas você deve observar?
Mesmo as melhores válvulas de latão enfrentam problemas ao longo do tempo. Aqui está uma lista de verificação de diagnóstico.
-
A válvula não abre:
- Verifique a fonte de alimentação.
- Bobina queimada (teste a resistência com multímetro).
- Diferencial de pressão insuficiente (para válvulas piloto).
-
A válvula não fecha:
- Detritos presos sob a vedação.
- Diafragma danificado ou desgastado.
- Magnetismo residual (raro, geralmente indica a necessidade de substituição do êmbolo).
-
Zumbido/zumbido alto:
- Tensão incorreta (incompatibilidade CA/CC).
- Sujeira dentro do tubo da armadura fazendo com que o êmbolo vibre.
Para manutenção avançada, consulte nosso lista de verificação completa de manutenção de válvulas .
FAQ: Perguntas frequentes sobre válvulas solenóides de latão
Quanto tempo normalmente dura uma válvula solenóide de latão?
Uma válvula solenóide de latão de alta qualidade é classificada para 1 milhão a 5 milhões de ciclos , dependendo do meio fluido e do ambiente. Numa aplicação de água padrão com filtragem limpa, isso se traduz em cerca de 5 a 10 anos de serviço contínuo. Fatores como “golpe de aríete” e comutação de alta frequência podem reduzir significativamente essa vida útil.
O latão é seguro para aplicações em água potável?
Sim, mas com uma ressalva. Para água potável, você deve garantir que o latão esteja Sem chumbo (atendendo aos padrões NSF/ANSI 61). O latão industrial padrão pode conter vestígios de chumbo (até 2,5%) para usinabilidade. Se o seu projeto envolver água potável, especifique sempre “Latão sem chumbo” para garantir conformidade regulatória e segurança.
Posso usar uma válvula solenóide de latão para combustível ou gasolina?
Você pode usar latão como combustível, mas você deve use um FKM (Viton) selo. As vedações NBR padrão incham e se desintegram quando expostas à gasolina ou diesel, levando à falha catastrófica da válvula. Além disso, certifique-se de que a válvula seja “à prova de explosão” (classificação ATEX/Ex) se estiver sendo usada em um ambiente com vapores inflamáveis.
Por que a bobina da minha válvula solenóide está ficando muito quente?
É normal que uma bobina solenóide fique quente ao toque (até 80°C) durante a operação contínua, pois a energia elétrica gera calor. No entanto, se a bobina estiver soltando fumaça ou derretendo, isso geralmente indica uma “sobrecarga de tensão” ou um bloqueio mecânico que impede o êmbolo de assentar, o que faz com que a bobina absorva corrente excessiva.
Qual é a diferença entre válvulas NC e NO?
NC (normalmente fechado) significa que a válvula permanece fechada quando não há energia e abre somente quando energizada. NÃO (normalmente aberto) significa que a válvula permanece aberta por padrão e fecha quando a energia é ligada. Escolha NC para sistemas de segurança onde o fluxo deve parar durante uma falha de energia e NÃO para sistemas onde o fluxo é crítico mesmo sem eletricidade.
