Selecionar a válvula certa para aplicações industriais ou residenciais pode ser a diferença entre um sistema de alto desempenho e um pesadelo de manutenção. Entre a infinidade de opções, o válvula solenóide de latão se destaca como uma solução versátil, durável e econômica.
Neste guia completo, exploraremos tudo, desde especificações técnicas até critérios de seleção, ajudando você a entender por que esses componentes são essenciais na engenharia moderna.
1. O que é uma válvula solenóide de latão e como ela funciona?

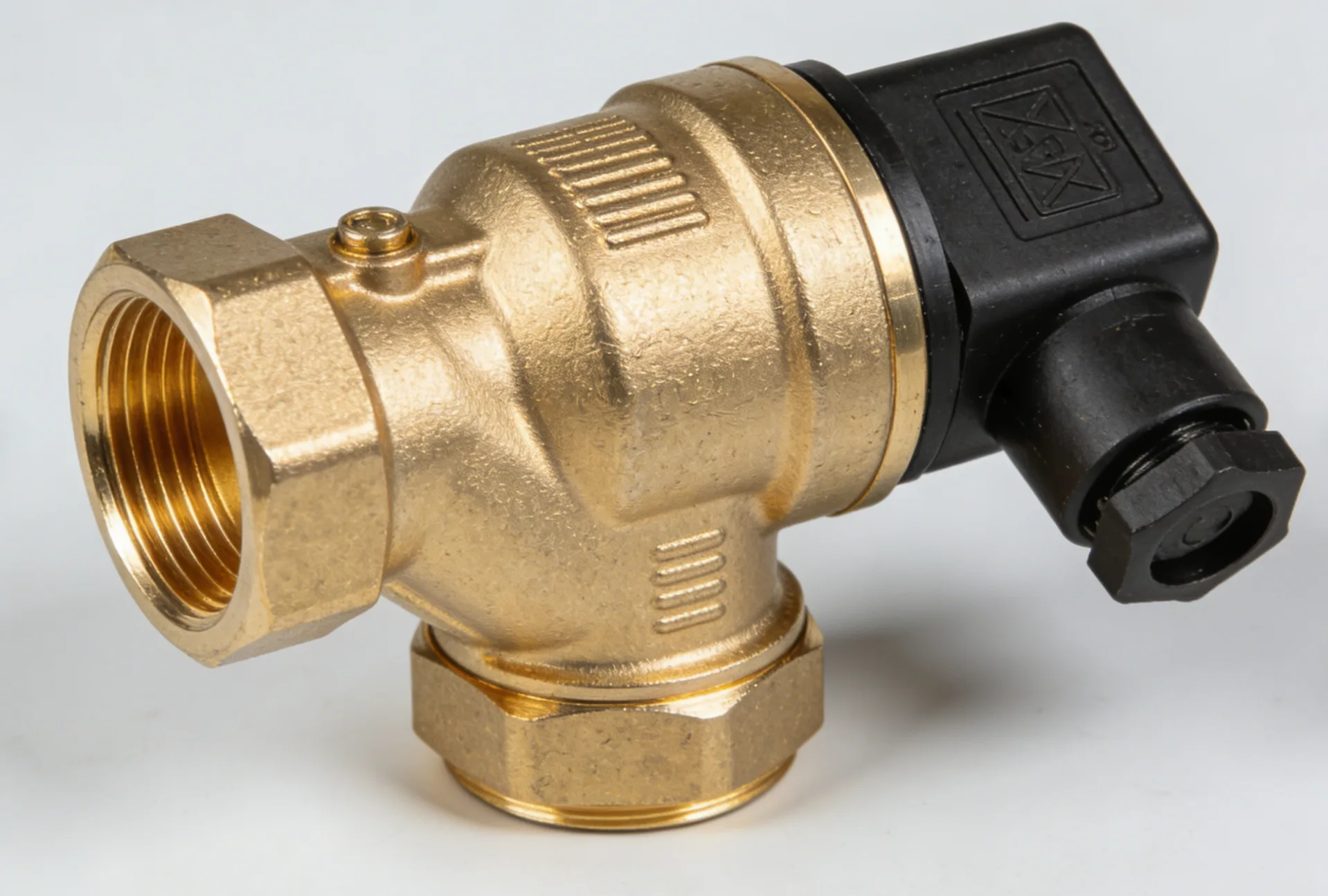

A válvula solenóide de latão é uma válvula operada eletromecanicamente projetada para controlar o fluxo de líquidos ou gases. O “solenóide” refere-se à bobina elétrica que cria um campo magnético quando energizada, movendo um êmbolo para abrir ou fechar o orifício da válvula.
Componentes principais:
- Bobina Solenóide: A parte elétrica que desencadeia o movimento.
- Armadura/Êmbolo: A parte móvel que bloqueia ou permite o fluxo.
- Corpo da Válvula: Feito de latão de alta qualidade (geralmente CW617N ou C36000).
- Selo/diafragma: Normalmente feito de NBR, EPDM ou Viton (FKM).
Como funciona:
Quando a corrente elétrica passa pela bobina, ela cria um campo magnético. Esta força puxa o êmbolo para cima (em uma válvula normalmente fechada), permitindo que o meio passe através do válvula solenóide corpo. Quando a energia é cortada, uma mola empurra o êmbolo de volta para baixo, vedando o fluxo.
2. Por que escolher o latão em vez de outros materiais?
O latão é uma liga composta principalmente de cobre e zinco. É o “padrão ouro” para válvulas solenóides de uso geral devido às suas propriedades físicas e químicas únicas.
Tabela de comparação: latão x aço inoxidável x plástico
| Recurso | Válvulas Solenóides de Latão | Válvulas de aço inoxidável | Válvulas de plástico (Nylon/PVC) |
|---|---|---|---|
| Durabilidade | Alto | Superior | Moderado |
| Resistência à corrosão | Excelente (exceto sal/ácidos) | Mais alto | Alto |
| Classificação de pressão | Até 50-100 barras | Alta Pressão (100+ Bar) | Baixa pressão |
| Faixa de temperatura | -20°C a 180°C | -196°C a 600°C | 0°C a 60°C |
| Custo-benefício | Melhor valor | Caro | Mais barato |
Visão especializada: De acordo com o Associação de Desenvolvimento do Cobre (CDA) , o latão é preferido em aplicações hidráulicas e industriais devido às suas propriedades antimicrobianas naturais e à resistência à bioincrustação, o que é crítico para os sistemas de água.
3. Quais tipos de válvulas solenóides de latão são melhores para o seu projeto?
Compreender as diferentes configurações é vital para a eficiência do sistema. Maioria diferentes páginas de produtos categorizará as válvulas por seu tipo de ação:
Ação direta vs. operada por piloto
- Ação Direta: O solenóide abre diretamente o orifício. Melhor para pequenas vazões e sistemas com diferencial de pressão zero.
- Operado por piloto (indireto): Usa a pressão do meio para abrir a válvula. Eles são ideais para aplicações de alto fluxo, mas requerem uma queda de pressão mínima (geralmente 0,5 bar) para funcionar.
Normalmente fechado (NC) vs. normalmente aberto (NA)
- Normalmente fechado: A válvula permanece fechada quando desenergizada. Este é o padrão da indústria para segurança.
- Normalmente aberto: A válvula permanece aberta quando desenergizada. Usado em sistemas onde o fluxo deve continuar durante falhas de energia.
4. Como selecionar o material de vedação correto para válvulas de latão?
O “coração interno” de um válvula solenóide de latão é o selo. A escolha do material errado pode causar vazamentos ou falha da válvula em semanas.
- NBR (borracha nitrílica): Melhor para água, ar e óleos neutros. Temperatura: -10°C a +80°C.
- EPDM: Excelente para água quente e vapor. Não é compatível com óleos. Temperatura: -30°C a +130°C.
- Viton (FKM): Alta resistência a produtos químicos, gasolina e altas temperaturas. Temperatura: -10°C a +180°C.
- PTFE (Teflon): Praticamente inerte. Usado para vapor e meios agressivos.
5. Quais são as aplicações comuns das válvulas solenóides de latão?
Devido à sua versatilidade, essas válvulas são encontradas em quase todos os setores:
- Tratamento de Água: Controlando o fluxo em sistemas de osmose reversa (RO) e irrigação.
- Sistemas HVAC: Gerenciando o fluxo de água quente e fria em unidades de controle climático.
- Sistemas de Ar Comprimido: Atuando como drenos ou atuadores em circuitos pneumáticos.
- Alimentos e Bebidas: Utilizado em máquinas de café e dispensadores de água (requer latão sem chumbo).
6. Como instalar e manter sua válvula corretamente?
Para garantir uma longa vida útil ao seu válvula solenóide , siga estas etapas de instalação profissional:
Lista de verificação de instalação:
- Verifique a direção: Certifique-se de que a seta no corpo da válvula corresponda à direção do fluxo.
- Limpe os canos: Os detritos são a causa número 1 de falha da válvula. Lave o sistema antes da instalação.
- Instale um filtro: Coloque sempre um filtro (filtro em Y) a montante.
- Orientação: Para obter melhores resultados, instale com a bobina voltada para cima para evitar o acúmulo de sedimentos no tubo do êmbolo.
Dicas para solução de problemas:
- A válvula não abre: Verifique se há queima da bobina ou tensão insuficiente.
- A válvula não fecha: Verifique se há sujeira sob o diafragma ou se há mola de retorno quebrada.
- Zumbido/zumbido alto: Geralmente causado por flutuações de tensão CA ou sujeira na armadura.
7. Tendências Futuras: Por que a IA e a IoT estão mudando a tecnologia das válvulas?
O controle moderno de fluidos está caminhando para Válvulas Solenóides Inteligentes . Ao integrar sensores, essas válvulas podem fornecer dados em tempo real sobre vazões, temperatura e contagens de ciclos. Esta abordagem de “Manutenção Preditiva” reduz significativamente o tempo de inatividade – um fator chave para a Indústria 4.0.
FAQ: Perguntas frequentes sobre válvulas solenóides de latão
Quanto tempo normalmente dura uma válvula solenóide de latão?
Uma válvula solenóide de latão de alta qualidade pode durar entre 1 a 5 milhões de ciclos, dependendo da pureza do meio, da frequência operacional e das condições ambientais. A manutenção regular do diafragma pode prolongar significativamente esta vida útil.
Posso usar uma válvula solenóide de latão para água potável?
Sim, mas você deve garantir que a válvula seja feita de Latão sem chumbo e possui as certificações apropriadas (como NSF/ANSI 61). O latão industrial padrão pode conter pequenas quantidades de chumbo que não são adequadas para água potável.
O que faz com que uma bobina solenóide queime?
As causas mais comuns são tensão incorreta (por exemplo, aplicação de 220 V a uma bobina de 24 V), entrada de umidade levando a um curto-circuito ou um êmbolo preso que impede o fechamento do circuito magnético, causando superaquecimento da bobina.
O latão é compatível com combustível e gasolina?
O próprio latão é compatível com a maioria dos combustíveis. No entanto, o material de vedação é o fator crítico. Você deve usar Viton (FKM) vedações para aplicações com gasolina ou diesel, pois o NBR se degradará com o tempo quando exposto a esses produtos químicos.
Qual é a diferença entre bobinas solenóides CA e CC?
As bobinas CA são poderosas, mas podem sofrer “zumbido” e corrente de partida mais alta. As bobinas CC operam de forma mais silenciosa e geralmente são mais estáveis para sistemas de controle eletrônico, embora possam ter forças de abertura mais baixas para válvulas grandes.
