Introdução: O que é uma válvula solenóide?
A válvula solenóide é um dispositivo de controle automatizado que utiliza força eletromagnética para controlar o fluxo de líquidos ou gases. Em sistemas pneumáticos, as válvulas solenóides operadas por piloto atuam como “interruptores” para pequenas vazões, controlando de forma rápida e precisa o fluxo de gás ou líquido; válvulas solenóides de ação direta podem controlar diretamente grandes taxas de fluxo.
Em nosso campo de produtos pneumáticos, as válvulas solenóides são amplamente utilizadas em sistemas de acionamento de cilindros, atuadores pneumáticos e sistemas de controle de tubulações. Eles também são usados em HVAC, linhas de produção industriais automatizadas, sistemas de irrigação e outras indústrias, tornando-os um componente essencial indispensável de equipamentos automatizados modernos.
Princípio de funcionamento de uma válvula solenóide
O princípio de funcionamento central de uma válvula solenóide é baseado no eletromagnetismo: quando a corrente passa pela bobina dentro do corpo da válvula, um campo magnético é gerado, fazendo com que o núcleo da válvula se mova, abrindo ou fechando assim a válvula e controlando a passagem do fluido.
Uma válvula solenóide consiste principalmente nas seguintes partes:
Para compreender a operação e as principais vantagens de uma válvula solenóide, primeiro você precisa estar familiarizado com seus componentes.
Bobina: Gera força magnética quando energizado.
Êmbolo: Move-se sob a ação da força magnética para conseguir abrir e fechar.
Corpo da Válvula: Transporta o fluido e forma o canal de fluxo.
Em sistemas pneumáticos, as válvulas solenóides podem responder rapidamente às necessidades de atuação dos cilindros, como controlar a extensão ou retração do cilindro para obter ações mecânicas de alta frequência.
Tipos de válvulas solenóides
As válvulas solenóides podem ser classificadas em diferentes tipos de acordo com sua estrutura e método de controle:
Válvula normalmente aberta e válvula normalmente fechada
Uma válvula normalmente fechada permanece fechada quando não há corrente e abre quando energizada; As válvulas solenóides normalmente fechadas são adequadas para o controle de partida do cilindro.
Uma válvula normalmente aberta permanece aberta quando não há corrente e fecha quando energizada; Válvulas solenóides normalmente abertas adequadas para cenários de alívio de pressão de segurança ou fornecimento contínuo de ar.

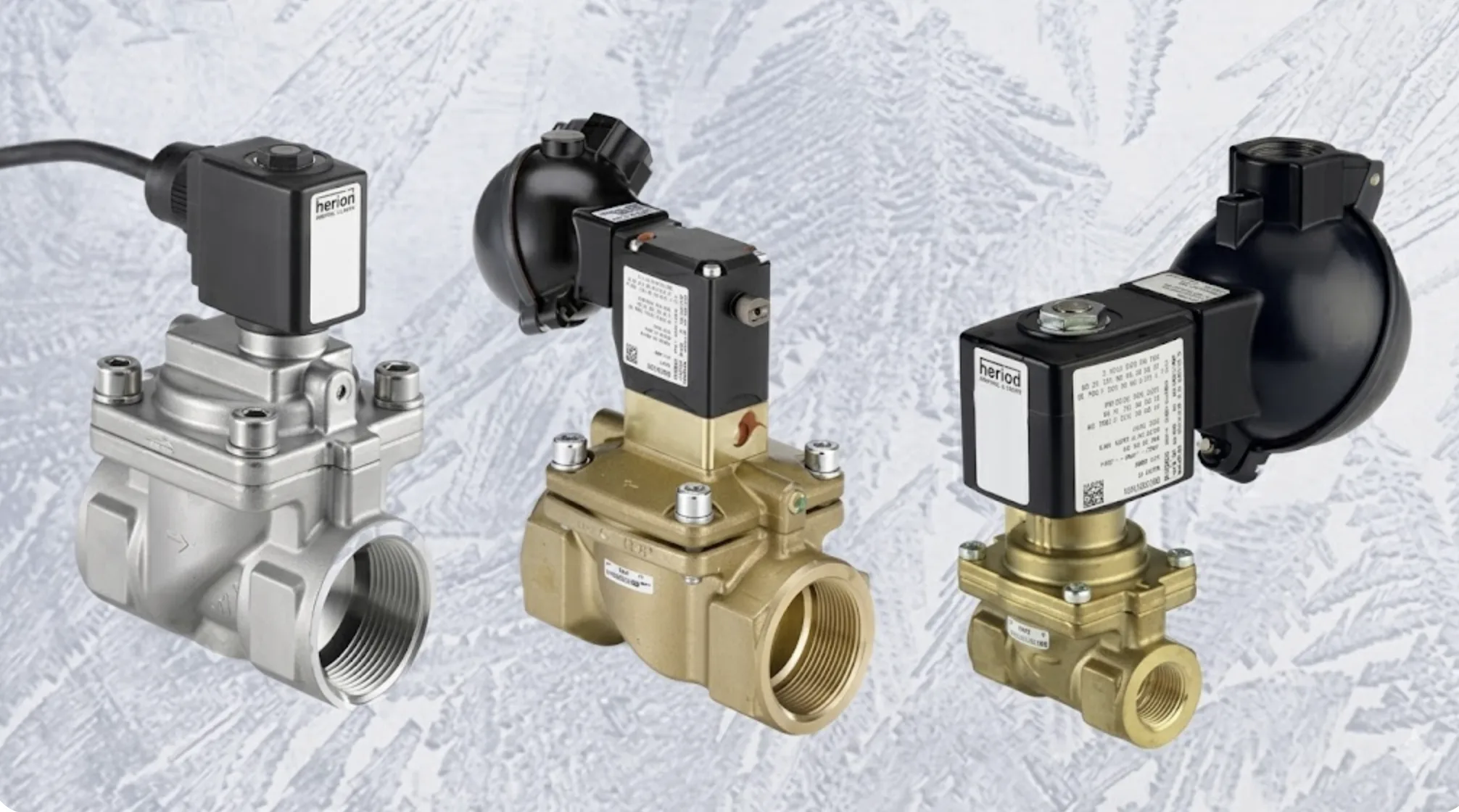

Válvulas Solenóides Classificadas por Material
Corpo da válvula de latão
Características: Resistência a alta pressão, custo moderado. Adequado para: Sistemas pneumáticos gerais, meios de ar ou água.
Corpo da válvula em aço inoxidável
Características: Resistente à corrosão, resistente a altas temperaturas, longa vida útil. Adequado para: Gases corrosivos, indústrias químicas e alimentícias.
Corpo da válvula em plástico de engenharia (plástico/POM, PVC).
Características: Leve, resistente a ácidos e álcalis, bom isolamento.
Aplicações: Sistemas de gás de baixa pressão, água ou líquidos levemente corrosivos.
Válvulas Solenóides Classificadas por Número de Canais/Posições
Válvula 2/2
Função: A válvula liga/desliga mais simples.
Aplicações: Controle unidirecional de extensão/retração do cilindro ou simples comutação de circuito pneumático.
Válvula 3/2
Função: Usado para controle de cilindro de ação simples, um canal para admissão, um para exaustão e outro para saída.
Aplicações: Ação de cilindro unidirecional, controle de comutação de circuito pneumático.
Válvula 4/2 ou 4/3
Função: Comumente utilizado em cilindros de dupla ação, controlando a extensão e retração do cilindro.
Características: As válvulas de posição 4/3 têm uma função de retenção ou exaustão neutra, o que pode melhorar a segurança do sistema.
Válvula 5/2 ou 5/3
Função: Utilizado em cilindros de dupla ação mais complexos ou circuitos pneumáticos multiatuadores.
Características: Suporta comutação multicanal, adequada para controle de circuito pneumático em linhas de produção automatizadas.
Análise das Vantagens e Desvantagens das Válvulas Solenóides em Sistemas Pneumáticos
Vantagens:
Rápida velocidade de resposta, capaz de controlar com precisão os movimentos dos cilindros, adequada para linhas de produção automatizadas.
Alta precisão de controle, permitindo operação remota e controle centralizado via sinais elétricos.
Estrutura compacta, instalação e manutenção convenientes, adequada para design modular de sistemas pneumáticos.
Desvantagens:
Faixa de pressão limitada; válvulas operadas por piloto são necessárias para aplicações de alta pressão ou alto fluxo.
Altos requisitos para fornecimento de ar; suscetível a poeira e impurezas, necessitando do uso de filtros pneumáticos.
Dependente de fonte de alimentação; válvulas normalmente fechadas fecham automaticamente durante quedas de energia, enquanto válvulas normalmente abertas podem representar riscos à segurança.
Aplicação e Resumo de Válvulas Solenóides
Em sistemas pneumáticos, as válvulas solenóides trabalham em estreita colaboração com cilindros, conexões pneumáticas e tubulações pneumáticas para obter operação automatizada. Por exemplo:
Linhas de produção automatizadas: Controlando a extensão e retração dos cilindros para completar a montagem, classificação e outras ações.
Dispositivos de manuseio pneumático: Alcançar o posicionamento preciso do material controlando os cilindros através de válvulas solenóides.
Equipamentos de irrigação e proteção ambiental: Regulação do fluxo de gás ou água para obter controle automático remoto.
Resumo
As válvulas solenóides são o “elemento central de controle” dos sistemas pneumáticos, determinando a velocidade operacional, precisão e confiabilidade de todo o equipamento pneumático. Para fabricantes de produtos pneumáticos, a seleção de válvulas solenóides de alta qualidade não apenas melhora o desempenho do equipamento, mas também fornece aos clientes soluções de automação estáveis e confiáveis.
