No mundo de automação industrial , o Válvula de controle direcional (DCV) é o herói desconhecido. Muitas vezes referido como o “cérebro” de um circuito pneumático, sua função principal é regular o fluxo de ar comprimido para vários atuadores. Compreendendo o princípio de funcionamento da válvula de controle direcional é crucial para engenheiros que buscam otimizar a eficiência do sistema e reduzir o tempo de inatividade.
A anatomia de uma válvula direcional pneumática
Para entender como funcionam essas válvulas, devemos primeiro observar sua estrutura interna. Mais moderno válvulas direcionais de alto desempenho utilizar um carretel e furo projeto
O corpo da válvula: Uma carcaça usinada com precisão, geralmente feita de liga de alumínio anodizado para durabilidade e resistência à corrosão.
O carretel: Um componente cilíndrico que desliza para frente e para trás dentro do corpo.
Terras e Sulcos: O carretel apresenta seções elevadas chamadas terras (que bloqueiam o fluxo de ar) e áreas rebaixadas chamadas ranhuras (que permitem a passagem de ar entre as portas).
Elementos de vedação: Alta qualidade Vedações NBR ou Viton são usados para evitar vazamentos internos, garantindo que o sistema mantenha a pressão.

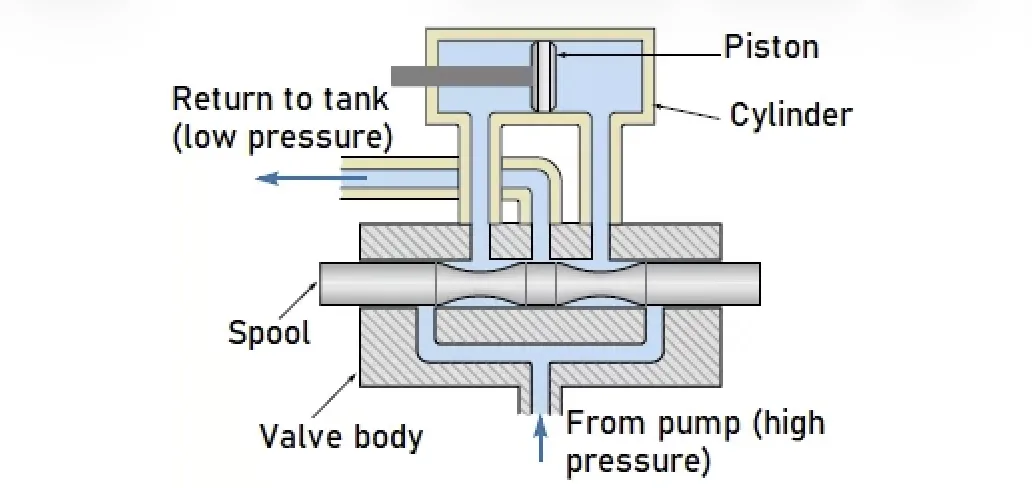

O princípio de funcionamento da válvula direcional
O fundamental mecanismo de válvula direcional depende do deslocamento linear do carretel para alternar as passagens de ar. A seguir, apresentarei principalmente o método de trabalho deste tipo de válvula, com foco nas etapas de trabalho da válvula direcional de 5/2 vias.
A Válvula 5/2 vias (5 portas, 2 posições) é o padrão da indústria para controlar cilindros pneumáticos de dupla ação .
Posição de descanso: No seu estado padrão, o carretel é mantido no lugar (geralmente por uma mola). O ar flui do Porta de entrada (P) para Porta de saída (B) , mantendo o cilindro retraído.
Atuação: Quando o bobina solenóide é energizado, cria um campo magnético que puxa o carretel.
Realinhamento de canais: À medida que o carretel se desloca, o terras descobrir portas diferentes. Agora, o ar flui de Porta P para Porta A , fazendo com que o cilindro se estenda, enquanto o ar de exaustão do outro lado escapa através do Porta de exaustão (S) .
Desenergização: Assim que o sinal para, a mola empurra o carretel para trás, revertendo o fluxo e retraindo o atuador.
Para sistemas complexos, as válvulas individuais são normalmente agrupadas em um coletor de válvulas. As soluções centralizadas reduzem a complexidade da fiação, economizam espaço e suportam protocolos fieldbus como IO-Link ou EtherCAT, melhorando significativamente as capacidades de diagnóstico. Isto é o que é conhecido como ilha de válvula , onde múltiplas válvulas trabalham juntas.
Três tipos de métodos de atuação
Dependendo do ambiente de aplicação, diferentes métodos de atuação são usados para deslocar o carretel
Acionado por Solenóide (Elétrico): Usa sinais elétricos de um PLC. Esta é a base Indústria 4.0 e automação de fábrica inteligente.
Pilotado a Ar (Pneumático): Usa um pequeno sinal de ar para mover o carretel principal. Estes são ideais para ambientes à prova de explosão ou zonas de alta temperatura.
Manual e Mecânico: Válvulas operadas por alavanca, botão ou rolo são essenciais para acionamentos manuais, intertravamentos de segurança e paradas de emergência.
Por que a seleção é importante: portas, posições e taxas de fluxo
Escolhendo o certo componente pneumático requer olhar além apenas do preço. Os engenheiros devem considerar
Capacidade de Fluxo (Valor Cv): Selecionar o tamanho correto da rosca (M5 a 1/2″) garante seu cilindro pneumático move-se na velocidade necessária sem “sufocar” o sistema.
Funções Centrais: Nas válvulas de 3 posições, o estado central ( Centro Fechado ou Centro de exaustão ) determina se uma carga permanece travada no lugar ou cai durante uma falha de energia.
Perguntas frequentes
Q1: O que faz com que uma válvula direcional “trave” ou falhe?
A: A causa mais comum é má qualidade do ar . Umidade, poeira ou óleo degradado podem fazer com que o carretel fique preso. Usando um produto de alta qualidade Unidade FRL (Filtro, Regulador, Lubrificador) é a melhor medida preventiva.
Q2: Posso usar uma válvula de 3/2 vias para controlar um cilindro de dupla ação?
A: Não. Válvula de 3/2 vias é projetado para cilindros de simples ação (retorno por mola). Para movimento de dupla ação, você precisa de um Válvula direcional de 5/2 ou 5/3 vias .
P3: Como identifico um vazamento na minha válvula solenóide?
A: Ouça um som sibilante constante vindo das portas de escapamento. Isso geralmente indica desgaste vedações internas ou um carretel que não mudou totalmente devido à baixa pressão piloto.
