Por que o movimento em linha reta é essencial na automação moderna?
No cenário em rápida evolução da automação industrial, alcançar um movimento em linha reta preciso e confiável é um requisito fundamental. Desde a simples tarefa de abrir uma porta de segurança até a complexa classificação em alta velocidade em uma instalação de embalagem, o movimento linear é a espinha dorsal de inúmeros processos mecânicos. Mas entre a vasta gama de peças industriais, qual componente pneumático proporciona movimento em linha reta? A resposta está no cilindro pneumático, um dispositivo versátil e robusto que se tornou o padrão da indústria para atuação linear.
Este guia profissional explora o intrincado mundo da cilindros pneumáticos , detalhando sua mecânica interna, diversas configurações e o papel crítico que desempenham na fabricação moderna. Iremos nos aprofundar no motivo pelo qual esses cilindros de ar são preferidos a outros métodos de atuação, como selecionar o atuador pneumático certo para sua aplicação específica e os avanços tecnológicos que continuam a tornar os cilindros de ar comprimido a base da automação eficiente e econômica. Quer você seja um engenheiro que projeta um novo sistema ou um especialista em compras que procura componentes confiáveis, compreender as capacidades do cilindro pneumático é essencial para otimizar suas operações industriais.
O que é um cilindro pneumático?

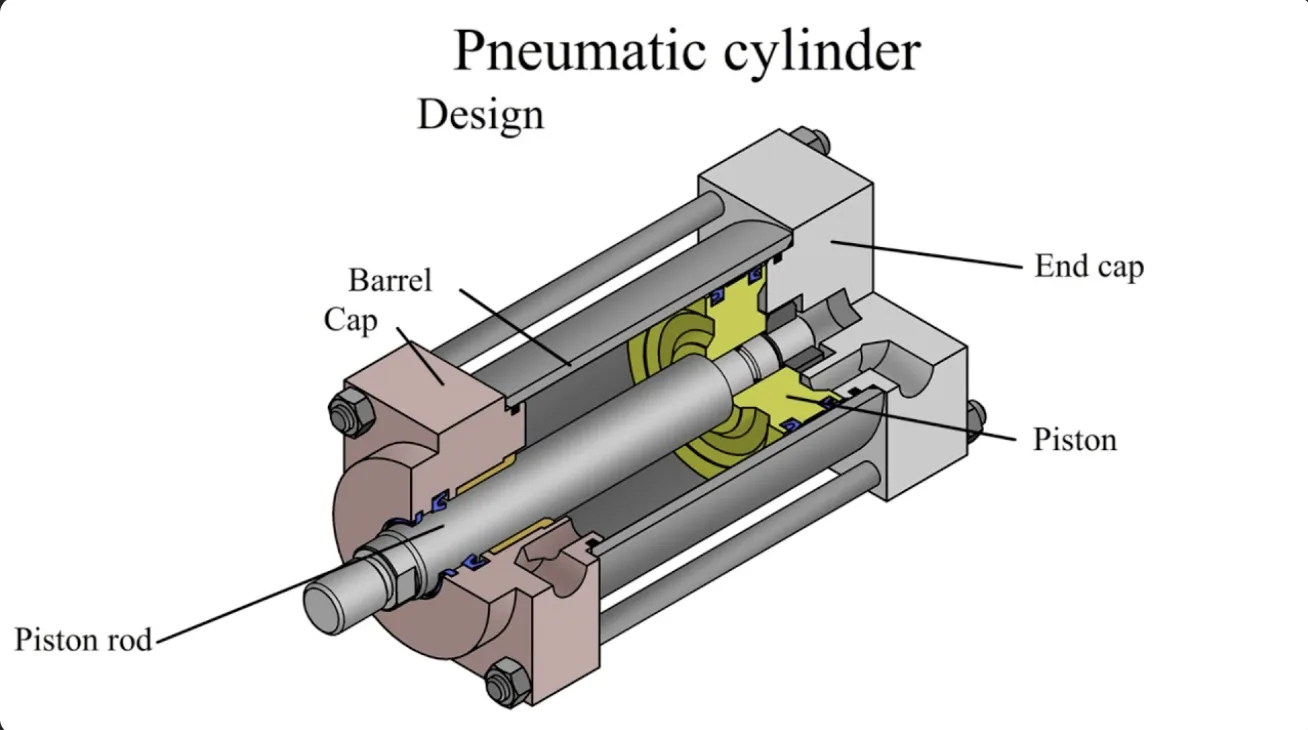

Como funciona o mecanismo interno de um cilindro pneumático?
Basicamente, um cilindro pneumático é um dispositivo mecânico que converte a energia potencial do ar comprimido em energia cinética na forma de movimento linear. A construção básica consiste em um cilindro cilíndrico, um pistão e uma haste de pistão. Quando o ar pressurizado entra em uma extremidade do cilindro, ele exerce força contra a superfície do pistão. Este diferencial de pressão faz com que o pistão se mova ao longo do comprimento do cano, estendendo ou retraindo a haste fixada.
A beleza deste atuador pneumático reside na sua simplicidade. Ao controlar o fluxo e a pressão do ar por meio de válvulas, os operadores podem obter controle preciso sobre a velocidade, força e direção do curso. Este processo é altamente eficiente e pode ser repetido milhões de vezes com manutenção mínima, tornando o cilindro de ar uma escolha ideal para ambientes industriais de alto ciclo.
Por que escolher um cilindro pneumático em vez de atuadores elétricos ou hidráulicos?
Ao decidir sobre uma solução de movimento linear, os engenheiros frequentemente comparam cilindros pneumáticos com alternativas elétricas e hidráulicas. Cada um tem seus pontos fortes, mas o cilindro de ar comprimido oferece um conjunto exclusivo de vantagens que o tornam a escolha certa para muitas aplicações:
•Custo-benefício: Os sistemas pneumáticos geralmente têm um preço de compra inicial mais baixo e custos de instalação mais baixos em comparação com sistemas elétricos complexos ou hidráulicos de alta pressão.
•Durabilidade e Confiabilidade: Esses atuadores pneumáticos são incrivelmente robustos. Eles podem operar em ambientes agressivos, incluindo temperaturas extremas, poeira e umidade, onde componentes eletrônicos sensíveis podem falhar.
•Segurança: Como utilizam ar em vez de eletricidade ou fluido hidráulico inflamável, os cilindros de ar são inerentemente mais seguros em ambientes explosivos ou lavados.
•Velocidade e Força: Eles podem fornecer movimento de alta velocidade e força significativa em um pacote compacto, perfeito para linhas de montagem rápidas.
| Recurso | Cilindro Pneumático | Atuador Elétrico | Atuador Hidráulico |
|---|---|---|---|
|
Fonte de energia primária |
Ar Comprimido |
Eletricidade |
Fluido Hidráulico |
|
Custo Inicial |
Baixo |
Médio a alto |
Alto |
|
Complexidade |
Baixo |
Alto |
Médio |
|
Precisão |
Moderado |
Muito alto |
Alto |
|
Manutenção |
Baixo |
Moderado |
Alto (riscos de vazamento) |
|
Adequação Ambiental |
Áspero/lavagem |
Limpo/Controlado |
Serviço Pesado/Alta Força |
Quais são os principais componentes de um cilindro pneumático de alta qualidade?
Para garantir um desempenho a longo prazo, um cilindro pneumático de alta qualidade deve ser construído com materiais premium. O cano é normalmente feito de alumínio ou aço inoxidável para resistência à corrosão. As vedações do pistão são críticas; eles devem manter uma vedação de ar hermética enquanto minimizam o atrito. Os cilindros pneumáticos modernos geralmente apresentam vedações autolubrificantes e amortecimento integrado para reduzir o impacto no final do curso, prolongando ainda mais a vida útil do atuador pneumático.
Quais são os diferentes tipos de cilindros pneumáticos para movimento linear?
A seleção do cilindro pneumático certo para sua aplicação requer uma compreensão dos vários tipos disponíveis. Cada configuração é projetada para atender a requisitos específicos de desempenho, desde simples empurrões unidirecionais até movimentos complexos e de longo curso.

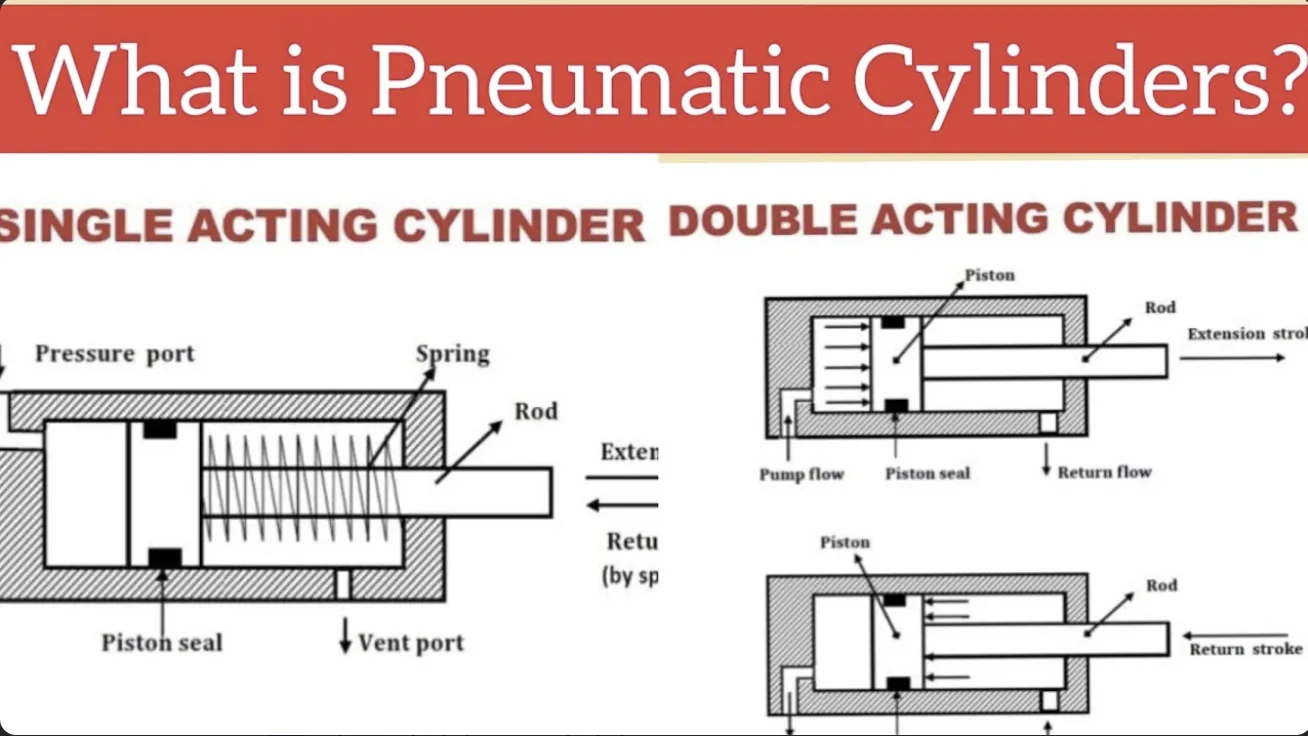

Qual é a diferença entre cilindros pneumáticos de ação simples e de dupla ação?
A classificação mais comum dos cilindros pneumáticos baseia-se na forma como atingem o seu curso.
•Cilindros Pneumáticos de Ação Simples: Esses cilindros de ar usam ar comprimido para mover o pistão em uma direção (geralmente estendendo-se) e uma mola mecânica para retorná-lo à sua posição original. Eles são ideais para tarefas simples como fixar, ejetar ou levantar, onde a força é necessária apenas em uma direção.
•Cilindros pneumáticos de dupla ação: Esses atuadores pneumáticos usam ar comprimido para acionar os cursos de extensão e retração. Isto permite maior controle sobre o movimento e a capacidade de fornecer força em ambas as direções. Os cilindros de ar comprimido de dupla ação são o tipo mais utilizado na automação industrial devido à sua versatilidade e eficiência.
Quando você deve usar um cilindro pneumático sem haste para movimento linear?
Em aplicações onde o espaço é limitado ou é necessário um curso muito longo, um cilindro pneumático sem haste é uma excelente escolha. Ao contrário dos cilindros pneumáticos tradicionais, a versão sem haste não possui uma haste que se estende para fora do cano. Em vez disso, a carga é fixada a um pistão interno que se move ao longo do comprimento do cilindro. Este design permite uma pegada muito mais compacta e pode atingir comprimentos de curso de vários metros, tornando-o ideal para sistemas de transporte e manuseio de materiais em grande escala.
O que são cilindros pneumáticos telescópicos e seus benefícios exclusivos?
Para aplicações que exigem um curso longo, mas que possuem muito pouco espaço de instalação, os cilindros pneumáticos telescópicos oferecem uma solução exclusiva. Esses atuadores pneumáticos consistem em vários estágios aninhados que se estendem sequencialmente. Isto permite um curso total muito longo, mantendo um comprimento retraído curto. Você encontrará frequentemente esses cilindros de ar comprimido em equipamentos de elevação, caminhões basculantes e outras máquinas pesadas onde o espaço é escasso.
Onde os cilindros pneumáticos são mais comumente usados na indústria?
A versatilidade do cilindro pneumático torna-o um componente onipresente em uma ampla gama de indústrias. Sua capacidade de fornecer movimento em linha reta confiável e de alta velocidade é essencial para a fabricação moderna.

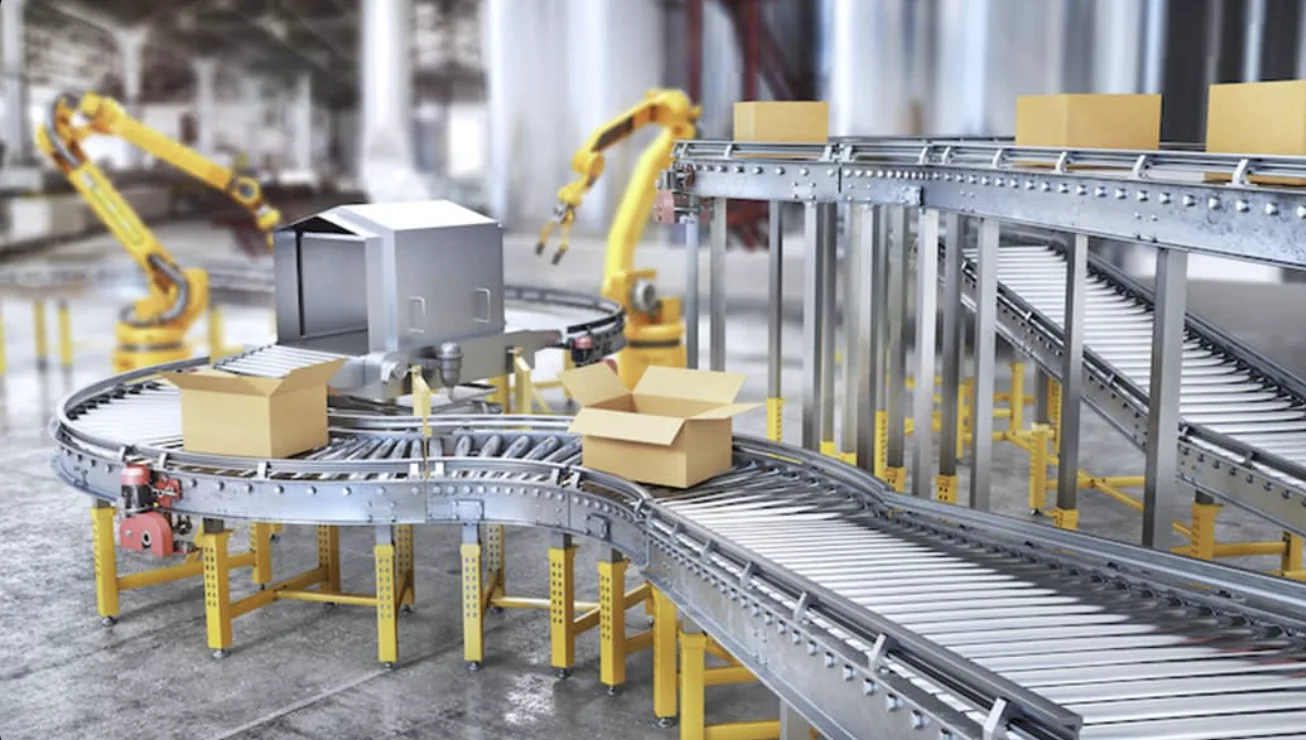

Como os cilindros pneumáticos são utilizados em embalagens e manuseio de materiais?
Na indústria de embalagens, os cilindros pneumáticos são usados para tudo, desde selagem e etiquetagem de caixas até classificação em alta velocidade em correias transportadoras. Sua capacidade de fornecer movimentos lineares rápidos e repetitivos é fundamental para manter altas taxas de produção. Esses cilindros de ar são frequentemente integrados em sistemas automatizados complexos que exigem tempo e coordenação precisos.
Qual o papel dos cilindros pneumáticos na robótica e na montagem automatizada?
Os sistemas robóticos dependem fortemente de atuadores pneumáticos para seus braços, garras e outras peças móveis. A natureza leve e de alta velocidade dos cilindros de ar comprimido os torna ideais para os movimentos rápidos exigidos em linhas de montagem automatizadas. Desde a seleção e colocação de pequenos componentes eletrônicos até a soldagem de grandes peças automotivas, o cilindro pneumático fornece o movimento linear necessário para uma ampla variedade de tarefas robóticas.
Por que os cilindros pneumáticos são preferidos na indústria de alimentos e bebidas?
A indústria de alimentos e bebidas possui requisitos rígidos de higiene e segurança. Os cilindros pneumáticos são frequentemente preferidos porque utilizam ar comprimido limpo em vez de fluido hidráulico, que pode contaminar os produtos alimentares em caso de fuga. Muitos cilindros de ar projetados para esta indústria são feitos de aço inoxidável e apresentam vedações especializadas que podem suportar lavagens frequentes com produtos químicos de limpeza agressivos.
Como escolher o cilindro pneumático certo para sua aplicação?
A seleção do cilindro pneumático ideal para suas necessidades específicas requer consideração cuidadosa de vários fatores. O mercado em 2026 oferece uma gama diversificada de produtos, cada um com características e benefícios únicos. A compreensão desses aspectos-chave permitirá que você tome uma decisão informada e alinhada às suas necessidades industriais.
Quais são os fatores mais importantes a serem considerados ao selecionar um cilindro pneumático?
Ao escolher um cilindro pneumático, você deve considerar os seguintes fatores:
•Requisito de força: A quantidade de força necessária para sua aplicação determinará o tamanho do diâmetro interno do cilindro de ar. Você pode calcular a força usando a fórmula: Força = Pressão × Área.
•Comprimento do curso: A distância que o pistão precisa percorrer determinará o comprimento do curso do atuador pneumático.
•Velocidade e tempo de ciclo: A velocidade na qual o cilindro de ar comprimido precisa operar determinará o tamanho das portas de ar e o tipo de válvulas necessárias.
•Ambiente: O ambiente operacional determinará os materiais e vedações necessários para o cilindro pneumático. Por exemplo, um ambiente de lavagem exigirá aço inoxidável e vedações especializadas.
•Tipo de montagem: A forma como o cilindro de ar é montado determinará o tipo de suporte de montagem e hardware necessário.
Como calcular a força necessária para um cilindro pneumático?
Calcular a força necessária para um cilindro pneumático é um processo simples. A força é igual à pressão do ar multiplicada pela área superficial do pistão. Por exemplo, se você tiver uma pressão de ar de 6 bar (87 psi) e um pistão com diâmetro de 50 mm (1,97 polegadas), a força seria de aproximadamente 1.178 Newtons (265 libras). É importante considerar as forças de extensão e retração, pois a força de retração será ligeiramente menor devido à área da haste do pistão.
Quais são os tipos de montagem mais comuns para cilindros pneumáticos?
Existem vários tipos comuns de montagem para cilindros pneumáticos, cada um com suas próprias vantagens:
•Montagem em flange: Esta é uma maneira simples e segura de montar o cilindro de ar em uma superfície plana.
•Montagem pivotante: permite que o atuador pneumático gire, proporcionando uma maior amplitude de movimento.
•Montagem nos pés: Esta é uma maneira comum de montar o cilindro de ar comprimido em uma base ou estrutura.
•Montagem na braçadeira: Isso permite que o cilindro pneumático gire em um pino, proporcionando uma conexão flexível.
Conclusão: A importância duradoura do cilindro pneumático na automação
Em 2026, o cilindro pneumático continua sendo um componente essencial para alcançar movimento em linha reta confiável e de alta velocidade na automação industrial. Sua simplicidade, durabilidade e economia fazem dele a escolha preferida para uma ampla gama de aplicações, desde o simples manuseio de materiais até sistemas robóticos complexos. Ao compreender os diferentes tipos de cilindros de ar disponíveis e os principais fatores a serem considerados ao selecionar um, você pode otimizar suas operações industriais e obter maior eficiência e produtividade. À medida que a tecnologia continua a avançar, o atuador pneumático continuará a evoluir, proporcionando desempenho e versatilidade ainda maiores para o futuro da fabricação.
Perguntas frequentes
Qual componente pneumático fornece movimento em linha reta?
O cilindro pneumático é o principal componente que fornece movimento linear em linha reta em um sistema pneumático. Ele converte a energia potencial do ar comprimido em energia cinética através do movimento de um pistão dentro de um cilindro cilíndrico.
Qual é a diferença entre um cilindro pneumático e um cilindro de ar?
Os termos cilindro pneumático e cilindro de ar são frequentemente usados de forma intercambiável. Ambos se referem ao mesmo dispositivo mecânico que utiliza ar comprimido para criar movimento linear.
Quanto tempo normalmente duram os cilindros pneumáticos?
A vida útil de um cilindro pneumático depende de vários fatores, incluindo o ambiente operacional, a frequência de uso e a qualidade dos materiais e vedações. No entanto, um cilindro de ar de alta qualidade normalmente pode durar milhões de ciclos com manutenção mínima.
Os cilindros pneumáticos podem ser usados em ambientes de lavagem?
Sim, muitos cilindros pneumáticos são projetados especificamente para uso em ambientes de lavagem. Esses cilindros de ar são normalmente feitos de aço inoxidável e apresentam vedações especializadas que podem suportar limpezas frequentes com produtos químicos agressivos.
Quais são as causas mais comuns de falha do cilindro pneumático?
As causas mais comuns de falha do cilindro pneumático incluem desgaste da vedação, contaminação do suprimento de ar e montagem inadequada. A manutenção regular e o uso de componentes de alta qualidade podem ajudar a prevenir esses problemas e prolongar a vida útil do seu atuador pneumático.
