При проектировании высокоэффективная пневматическая схема Однако подход «один размер подходит всем» — это верный путь к сбою системы. размер и состав материала из распределительный клапан (DCV) напрямую влияют на эффективность потока, устойчивость к окружающей среде и общий срок службы оборудования. Понимание этих технических характеристик является первым шагом на пути к высокопроизводительному промышленная автоматизация установка.

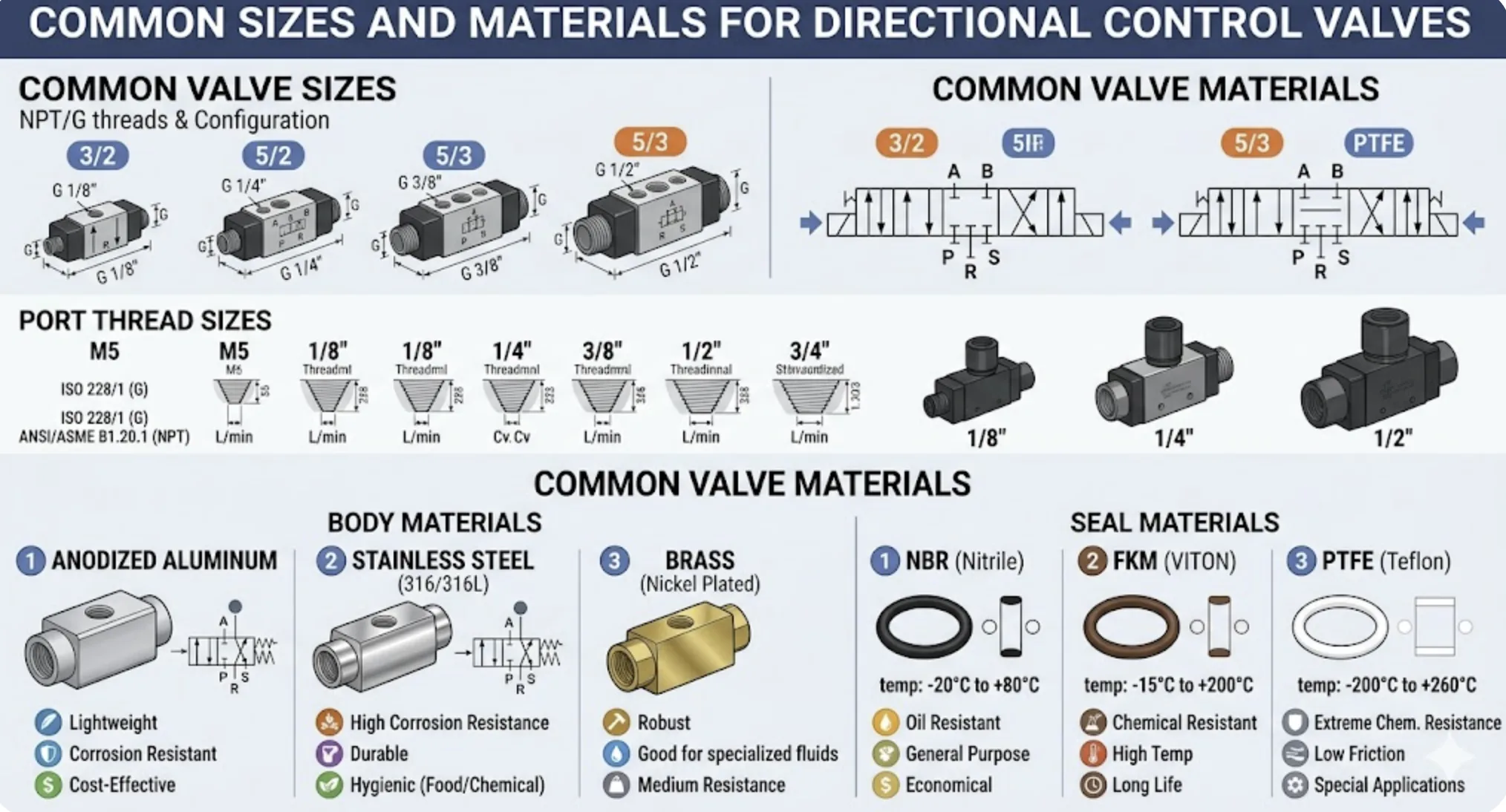

Стандартные размеры резьбы и расчет значения Cv
В секторе промышленной пневматики размеры клапанов обычно классифицируются по потокам портов. Они варьируются от миниатюрные порты M5 от компактной робототехники до большой Резьба G/NPT 1/2″ или 3/4″ для тяжелых цилиндров.
Однако размер резьбы — это только половина дела; инженеры должны оценить Значение Cv (коэффициент расхода) . Выбор клапана с внутренним отверстием меньшего размера создает «точку дросселирования», вызывая вялую реакцию привода и потерю энергии из-за чрезмерного падения давления. Чтобы обеспечить оптимальную производительность пневматического цилиндра , всегда сопоставляйте расход клапана с потребностями привода в потреблении.
Выбор материала: анодированный алюминий или нержавеющая сталь
Выбор материал корпуса пневматического клапана определяется условиями эксплуатации.
Анодированный алюминиевый сплав : Это отраслевой стандарт для большинства применений на заводах. Он обеспечивает превосходное соотношение прочности и веса и достаточную коррозионную стойкость для общей автоматизации.
Нержавеющая сталь 316 : В пищевая промышленность и производство напитков или химическая промышленность , нержавеющая сталь обязательна. Он разработан, чтобы выдерживать агрессивные процедуры мытья и агрессивные чистящие средства, обеспечивая электромагнитный клапан не трескается и не разрушается со временем.
Наука об герметизации: NBR против уплотнений из витона (FKM)
Внутренние уплотнения являются наиболее важными «мягкими» компонентами любого механизм распределительного клапана
NBR (нитриловые) уплотнения : Идеально подходит для стандартных рабочих температур и систем подачи воздуха со смазкой.
Уплотнения из витона (FKM) : В высокотемпературное пневматическое применение или системах, в которых используются синтетические масла, лучшим выбором является Viton. Витон обеспечивает исключительную химическую стабильность и предотвращает «затвердевание уплотнения», которое приводит к внутренней утечке, когда температура превышает стандартные пределы для резины.
Часто задаваемые вопросы
Вопрос 1: Как мне выбрать резьбу G или NPT для моего пневматического клапана?
Это зависит от вашего географического региона и существующих стандартов сантехники. G (параллельные) потоки (также известный как BSPP) являются стандартом в Европе и Азии, в то время как NPT (коническая) резьба преобладают в Северной Америке. Во избежание утечек воздуха и повреждения резьбы всегда подбирайте пневматические вставные фитинги в зависимости от типа резьбы клапана.
Вопрос 2: Когда мне следует перейти на уплотнения Viton (FKM) в моей системе?
Вам следует перейти на Уплотнения из витона (FKM) если ваша система работает в условиях высокой температуры, превышающей 80°С (176°Ф) . Кроме того, если ваша линия сжатого воздуха содержит агрессивные синтетические смазочные материалы или химические вещества, которые могут разрушать стандартную резину NBR, для обеспечения долговечного уплотнения необходим витон.
Вопрос 3. Всегда ли больший размер порта означает лучшую производительность пневмоцилиндров?
Не обязательно. В то время как более крупные порты обеспечивают более высокий поток, негабаритный пневматический клапан может привести к потере воздуха и увеличению задержки. Для заполнения дополнительного объема внутри клапана требуется больше времени, что фактически может замедлить время отклика вашего устройства. воздушный цилиндр . Точные размеры на основе Значение резюме всегда лучше, чем просто выбрать самый крупный порт.
Вопрос 4: Почему качество воздуха важно для долговечности гидрораспределителя?
Распределители представляют собой прецизионные инструменты. Загрязнения, такие как вода, пыль или накипь в трубах, могут повредить золотник клапана или повредить уплотнения. Интеграция высококачественного Блок FRL (фильтр, регулятор, лубрикатор) необходим для защиты ваших инвестиций и обеспечения миллионов безотказных циклов.
