Серия пневматических цилиндров, варианты из разных материалов Руководство покупателя и цены
Варианты серий пневматических цилиндров включают различные конфигурации из нескольких материалов, которые определяют производительность, долговечность и стоимость для промышленного применения. В этом руководстве для покупателя описаны критерии выбора материалов, типы серий и факторы ценообразования, которые помогут менеджерам по закупкам и инженерам принимать обоснованные решения.
Понимание материалов пневматических цилиндров
Пневматические цилиндры преобразуют энергию сжатого воздуха в линейное механическое движение. Материал корпуса цилиндра напрямую влияет на коррозионную стойкость, температурную устойчивость и номинальное давление. Обычные материалы включают алюминиевый сплав, нержавеющую сталь, углеродистую сталь и полимерные композиты. Выбор материала существенно влияет на первоначальную стоимость и расходы на долгосрочное обслуживание.
Цилиндры из алюминиевого сплава представляют собой облегченное решение для автоматизированных сборочных линий, где важно снижение веса. Эти цилиндры обеспечивают достаточную коррозионную стойкость для стандартных промышленных условий. Однако алюминий может подвергаться коррозии при прибрежных операциях или при химической переработке. Инженеры должны оценить условия воздействия, прежде чем выбирать алюминий для цилиндров пневматических цилиндров.
Классификация серий пневматических цилиндров
Серии, стандартизированные ISO, доминируют на мировом рынке, обеспечивая взаимозаменяемость и совместимость между производителями. Стандарт ISO 69487 устанавливает методы испытаний пневматических гидроцилиндров, определяя критерии приемки диаметра цилиндра, точности хода и скорости утечки. Серия ISO 15552 охватывает профильные цилиндры с квадратными цилиндрами, а ISO 6432 определяет конструкции цилиндров круглой формы. Серия VDMA представляет собой варианты европейского производства с одинаковыми монтажными размерами.
Серия компактных цилиндров подходит для установок с ограниченным пространством, где стандартная длина создает проблемы с зазором. Цилиндры с коротким ходом обеспечивают быстрое позиционирование при выполнении задач упаковки и погрузочно-разгрузочных работ. Для работы в условиях высоких температур, превышающих 150°C, необходимы специальные уплотнительные составы и модернизация материалов.
Конструкция из нескольких материалов сочетает в себе различные материалы для оптимизации производительности. Поршни из нержавеющей стали с алюминиевыми цилиндрами обеспечивают устойчивость к коррозии смачиваемых поверхностей при одновременном снижении общего веса. Цилиндры с полимерным покрытием обеспечивают химическую стойкость без дополнительных затрат, связанных с конструкцией из нержавеющей стали.
Ключевые критерии выбора пневмоцилиндров
Требования к длине хода определяют, какая серия соответствует конкретным потребностям применения. Стандартный ход варьируется от 10 до 500 мм, а для специализированного оборудования автоматизации доступна нестандартная длина. Выбор размера отверстия зависит от требований к силе и доступного давления воздуха. Общие размеры отверстий включают 20 мм, 32 мм, 40 мм, 50 мм, 63 мм, 80 мм и 100 мм.
Стили монтажа влияют на сложность установки и механическую интеграцию. Распространенные варианты включают крепления на лапах, фланцевые крепления и крепления на цапфе. пневматический вставной фитинг Категория предлагает дополнительные решения для подключения воздухопроводов, входящих в порты цилиндров.
Выбор материала уплотнения влияет на температурный диапазон и совместимость сред. Полиуретановые уплотнения хорошо подходят для стандартных применений при температуре от -20°C до 80°C. Фторуглеродные уплотнения расширяют верхний предел температуры до 200°C, но существенно увеличивают стоимость. При использовании в пищевой промышленности материалы уплотнений, соответствующие требованиям FDA, предотвращают риск загрязнения.
Дополнительные компоненты и аксессуары
Пропорциональное управление требует точного управления потоком. Вставные фитинги для регулирования расхода обеспечить точную регулировку скорости вращения цилиндра во время работы. Эти фитинги регулируют поток воздуха в обоих направлениях, обеспечивая независимое управление ходами выдвижения и втягивания.
Подготовка воздуха существенно влияет на срок службы цилиндров. Чистый, сухой воздух предотвращает преждевременный износ уплотнений и коррозию внутри цилиндра. установка очистки воздуха В эту категорию входят фильтры, регуляторы и лубрикаторы, которые защищают инвестиции в пневматическое оборудование.
Соединения «труба к трубке» используют вставные фитинги трубчатого типа для надежных соединений воздушных линий. Резьбовые соединения полагаются на вставные фитинги с резьбой для надежного крепления порта цилиндра. Правильный выбор фитинга предотвращает утечки воздуха, которые снижают эффективность системы.
Электромагнитные клапаны управляют направлением цилиндра и требуют правильного подбора с учетом требований ко времени срабатывания. Другие варианты электромагнитных клапанов В каталоге представлены различные конфигурации для двухпозиционного и пропорционального управления.
Сравнение цен на пневматические цилиндры
Цена существенно варьируется в зависимости от материала, серии, размера отверстия и длины хода. Алюминиевые цилиндры стандартной серии стоят от 25 до 150 долларов в зависимости от характеристик. Варианты из нержавеющей стали обычно стоят в 2–3 раза дороже из-за требований к материалу и производству. Компактная серия требует более высокой цены, несмотря на меньший расход материалов из-за прецизионных производственных допусков.
Для применения в пылесборниках Прямоугольный импульсный клапан серии DMF-Z-DD 90° предлагает специализированные клапанные решения, предназначенные для систем струйной очистки с обратным импульсом. Эти клапаны работают со сжатым воздухом для очистки рукавных фильтров при сборе промышленной пыли.
Объемные цены существенно влияют на себестоимость единицы продукции. При заказе более 50 единиц обычно предоставляются скидки 15–25 % от дистрибьюторов. OEM-партнерство с производителями обеспечивает самые низкие затраты на единицу продукции для крупносерийных производственных линий. Однако наличие резервных запасов для критически важных приложений часто оправдывает более высокие цены у местных поставщиков.
Сравнение характеристик: материалы пневматических цилиндров
| Материал | Масса | Коррозионная стойкость | Температурный диапазон | Уровень цен |
|---|---|---|---|---|
| Алюминиевый сплав | Свет | Умеренный | -от 20°С до 120°С | Низкий |
| Углеродистая сталь | Тяжелый | Низкий (без покрытия) | -от 20°С до 150°С | Низкий-средний |
| Нержавеющая сталь | Тяжелый | Высокий | -от 40°С до 200°С | Высокий |
| Полимерный композит | Очень легкий | Высокий | -от 10°С до 80°С | Середина |
Отраслевые стандарты и соответствие
Производство пневматических цилиндров соответствует международным стандартам, гарантирующим качество и взаимозаменяемость. Рекомендации NIST по кибербезопасности также рекомендуем следовать установленным промышленным стандартам безопасности и надежности. Соответствие этим стандартам обеспечивает уверенность в качестве продукции и стабильности ее работы. Маркировка CE демонстрирует соответствие европейским требованиям безопасности для машинного оборудования.
Контрольный список выбора для покупателей
Прежде чем приобретать пневмоцилиндры, инженеры должны оценить несколько важных параметров. Такой системный подход предотвращает дорогостоящие ошибки в спецификациях и обеспечивает оптимальную производительность.
- Определите требуемую выходную силу на основе доступного давления воздуха и диаметра цилиндра.
- Рассчитайте минимальную длину хода плюс запас безопасности для позиционирования.
- Определить условия окружающей среды, включая температуру, влажность и химическое воздействие.
- Убедитесь, что монтажные размеры соответствуют существующему оборудованию или инфраструктуре.
- Убедитесь, что характеристики резьбы порта соответствуют линиям подачи.
- Оценка совместимости уплотнительного состава с рабочей средой.
- Укажите требования к амортизации для высокоскоростных или высокомассивных приложений.
Распространенные приложения по сериям

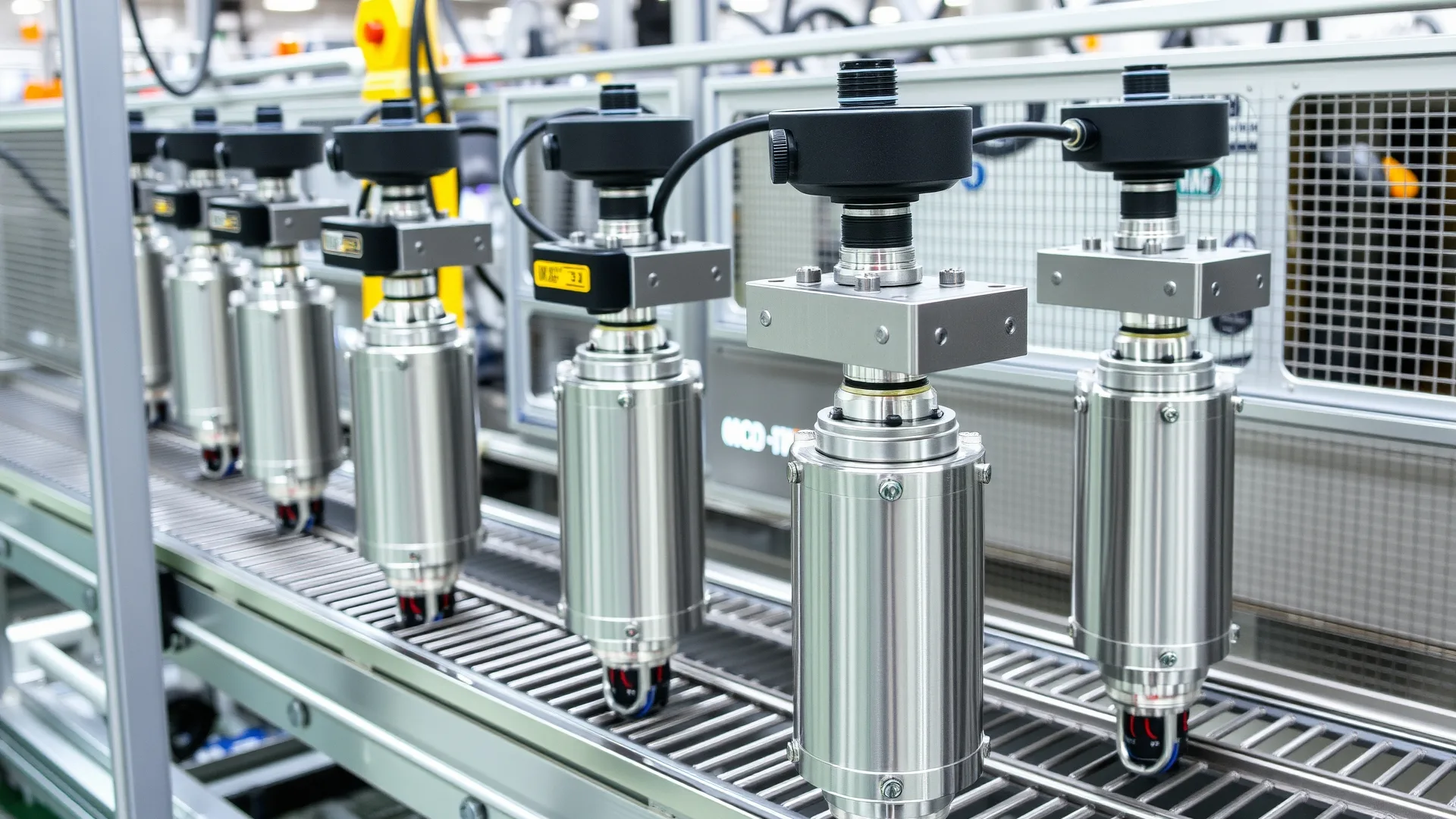

Различные серии пневматических цилиндров превосходны в конкретных областях применения. Профильные цилиндры ISO 15552 доминируют в общей автоматизации и машиностроении благодаря широкой совместимости аксессуаров. Цилиндры с круглым корпусом подходят для фармацевтической и пищевой промышленности, где важна возможность очистки. Компактные цилиндры лучше всего подходят для сборки электроники и производства медицинского оборудования.
В погрузочно-разгрузочных работах долговечность важнее точности, отдавая предпочтение прочной стальной конструкции. Упаковочные линии выигрывают от компактных алюминиевых серий, которые уменьшают вес рамы машины. Текстильному оборудованию требуются коррозионностойкие варианты для работы во влажной среде с частицами волокон.
Рекомендации по техническому обслуживанию
Регулярное техническое обслуживание продлевает срок службы пневматического цилиндра и предотвращает непредвиденные сбои. Визуальный осмотр должен проверить наличие внешних повреждений, утечек масла вокруг уплотнений и задиров на поверхности штока.
Поддержание качества воздуха предотвращает внутреннюю коррозию и разрушение уплотнений. Установка надлежащей фильтрации воздуха на входе защищает внутренние части цилиндра от загрязнения твердыми частицами. Автоматические дренажные фильтры удаляют скопившуюся влагу из линий сжатого воздуха.
Часто задаваемые вопросы
Вопрос: Каков типичный срок службы пневматического цилиндра?
Ответ: Пневматические цилиндры в хорошем состоянии при стандартном применении служат 5–10 лет или 15–25 миллионов циклов, в зависимости от условий эксплуатации и частоты рабочих циклов.
Вопрос: Могу ли я заменить баллон одного производителя на другой?
Ответ: Серии, стандартизированные по стандарту ISO, такие как ISO 15552 и ISO 6432, обеспечивают взаимозаменяемость размеров, что позволяет производить замену изделий разных марок с соответствующими спецификациями.
Вопрос: Как рассчитать выходную силу пневматического цилиндра?
A: Сила равна давлению, умноженному на площадь поршня. Для отверстия диаметром 50 мм при давлении 6 бар теоретическая сила составляет примерно 1178 ньютонов при движении вперед и 1003 ньютона при втягивании.
Вопрос: Что вызывает смещение или потерю положения пневматических цилиндров?
О: Дрифт обычно возникает из-за износа уплотнения, пропускающего воздух через поршень, внутренней утечки электромагнитного клапана или недостаточного управляющего давления для удержания клапанов в нужном положении.
Вопрос: Должен ли я указывать цилиндры одностороннего или двустороннего действия?
A>Цилиндры двойного действия обеспечивают контролируемое движение в обоих направлениях и подходят для большинства приложений автоматизации. Цилиндры одностороннего действия выполняют функции зажима, выталкивания или аварийного возврата там, где достаточно пружинного возврата.
