Выбор подходящего клапана для промышленного или жилого применения может стать разницей между высокопроизводительной системой и кошмаром при обслуживании. Среди множества вариантов, латунный электромагнитный клапан выделяется как универсальное, долговечное и экономичное решение.
В этом подробном руководстве мы рассмотрим все: от технических характеристик до критериев выбора, что поможет вам понять, почему эти компоненты необходимы в современном машиностроении.
1. Что такое латунный электромагнитный клапан и как он работает?

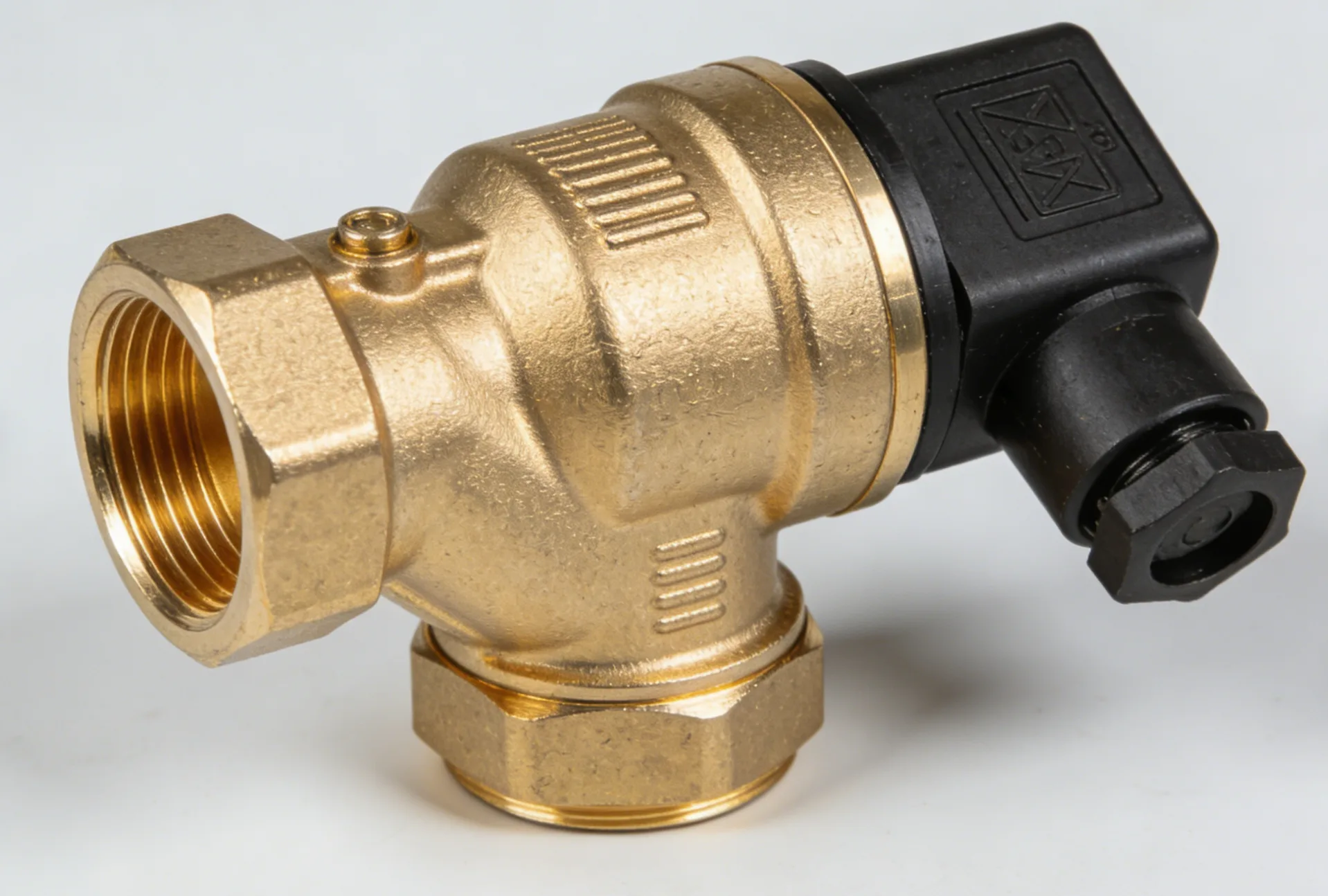

A латунный электромагнитный клапан представляет собой клапан с электромеханическим управлением, предназначенный для регулирования потока жидкостей или газов. Под «соленоидом» понимается электрическая катушка, которая при включении создает магнитное поле, перемещая плунжер, открывая или закрывая отверстие клапана.
Ключевые компоненты:
- Соленоидная катушка: Электрическая часть, которая вызывает движение.
- Арматура/Плунжер: Движущаяся часть, которая блокирует или пропускает поток.
- Корпус клапана: Изготовлен из высококачественной латуни (обычно CW617N или C36000).
- Уплотнение/мембрана: Обычно изготавливается из NBR, EPDM или витона (FKM).
Как это работает:
Когда электрический ток проходит через катушку, он создает магнитное поле. Эта сила тянет плунжер вверх (в нормально закрытом клапане), позволяя среде проходить через клапан. электромагнитный клапан тело. При отключении питания пружина толкает плунжер обратно вниз, перекрывая поток.
2. Почему стоит выбрать латунь вместо других материалов?
Латунь – это сплав, состоящий в основном из меди и цинка. Это «золотой стандарт» для электромагнитных клапанов общего назначения благодаря своим уникальным физическим и химическим свойствам.
Сравнительная таблица: латунь, нержавеющая сталь и пластик
| Особенность | Латунные электромагнитные клапаны | Клапаны из нержавеющей стали | Пластиковые (нейлон/ПВХ) клапаны |
|---|---|---|---|
| Долговечность | Высокий | Начальство | Умеренный |
| Коррозионная стойкость | Отлично (кроме соли/кислот) | Самый высокий | Высокий |
| Номинальное давление | До 50-100 Бар | Высокое давление (100+ бар) | Низкое давление |
| Температурный диапазон | -от 20°С до 180°С | -от 196°С до 600°С | от 0°С до 60°С |
| Экономическая эффективность | Лучшее соотношение цены и качества | Дорогой | Самый дешевый |
Экспертное мнение: Согласно Ассоциация развития меди (CDA) Латунь предпочтительнее в сантехнике и промышленности из-за ее естественных антимикробных свойств и устойчивости к биологическому обрастанию, что имеет решающее значение для водных систем.
3. Какие типы латунных электромагнитных клапанов лучше всего подходят для вашего проекта?
Понимание различных конфигураций жизненно важно для эффективности системы. Большинство разные страницы продукта классифицирует клапаны по типу действия:
Прямого действия против пилотного
- Прямого действия: Соленоид непосредственно открывает отверстие. Лучше всего подходит для небольших расходов и систем с нулевым перепадом давления.
- Пилотный (косвенный): Для открытия клапана используется давление среды. Они идеально подходят для применений с высоким расходом, но для работы требуется минимальный перепад давления (обычно 0,5 бар).
Нормально закрытый (НЗ) и нормально открытый (НО)
- Нормально закрытый: Клапан остается закрытым при отключении питания. Это отраслевой стандарт безопасности.
- Нормально открытый: Клапан остается открытым при отключении питания. Используется в системах, где поток должен продолжаться во время сбоев питания.
4. Как выбрать правильный материал уплотнения для латунных клапанов?
«Внутреннее сердце» латунный электромагнитный клапан это печать. Выбор неправильного материала может привести к утечкам или выходу клапана из строя в течение нескольких недель.
- NBR (Нитриловый каучук): Лучше всего подходит для воды, воздуха и нейтральных масел. Температура: от -10°C до +80°C.
- ЭПДМ: Отлично подходит для горячей воды и пара. Не совместим с маслами. Температура: от -30°C до +130°C.
- Витон (ФКМ): Высокая стойкость к химикатам, бензину и высоким температурам. Температура: от -10°C до +180°C.
- ПТФЭ (Тефлон): Практически инертный. Используется для пара и агрессивных сред.
5. Каковы общие применения латунных электромагнитных клапанов?
Благодаря своей универсальности эти клапаны используются практически во всех отраслях промышленности.:
- Очистка воды: Контроль потока в системах обратного осмоса (RO) и ирригации.
- Системы отопления, вентиляции и кондиционирования: Управление расходом горячей и холодной воды в установках климат-контроля.
- Системы сжатого воздуха: Действуют как дренажи или приводы в пневматических контурах.
- Еда и напитки: Используется в кофемашинах и диспенсерах для воды (требуется бессвинцовая латунь).
6. Как правильно установить и обслуживать клапан?
Чтобы обеспечить долгий срок службы вашего электромагнитный клапан , выполните следующие профессиональные шаги по установке:
Контрольный список установки:
- Проверить направление: Убедитесь, что стрелка на корпусе клапана совпадает с направлением потока.
- Очистите трубы: Мусор является причиной №1 выхода из строя клапана. Перед установкой промойте систему.
- Установить фильтр: Всегда устанавливайте сетчатый фильтр (Y-образный фильтр) перед потоком.
- Ориентация: Для достижения наилучших результатов устанавливайте змеевик вверх, чтобы предотвратить накопление отложений в трубке плунжера.
Советы по устранению неполадок:
- Клапан не открывается: Проверьте, нет ли перегорания катушки или недостаточного напряжения.
- Клапан не закрывается: Проверьте, нет ли грязи под диафрагмой или сломана возвратная пружина.
- Громкое жужжание/жужжание: Обычно возникает из-за колебаний переменного напряжения или загрязнения якоря.
7. Будущие тенденции: почему искусственный интеллект и Интернет вещей меняют технологию клапанов?
Современный контроль жидкости движется в сторону Умные электромагнитные клапаны . Благодаря интеграции датчиков эти клапаны могут предоставлять данные в режиме реального времени о расходе, температуре и количестве циклов. Такой подход «предупредительного обслуживания» значительно сокращает время простоев — ключевой фактор для Индустрии 4.0.
Часто задаваемые вопросы: Часто задаваемые вопросы о латунных электромагнитных клапанах
Как долго обычно служит латунный электромагнитный клапан?
Высококачественный латунный электромагнитный клапан может прослужить от 1 до 5 миллионов циклов, в зависимости от чистоты среды, рабочей частоты и условий окружающей среды. Регулярное обслуживание диафрагмы может значительно продлить срок ее службы.
Могу ли я использовать латунный электромагнитный клапан для питьевой воды?
Да, но вы должны убедиться, что клапан изготовлен из Бессвинцовая латунь и имеет соответствующие сертификаты (например, NSF/ANSI 61). Стандартная промышленная латунь может содержать небольшое количество свинца, который не подходит для питьевой воды.
Что вызывает перегорание катушки соленоида?
Наиболее распространенными причинами являются неправильное напряжение (например, подача 220 В на катушку 24 В), попадание влаги, приводящее к короткому замыканию, или заедание плунжера, препятствующее замыканию магнитной цепи, что приводит к перегреву катушки.
Совместима ли латунь с топливом и бензином?
Сама латунь совместима с большинством видов топлива. Однако материал уплотнения является решающим фактором. Вы должны использовать Витон (ФКМ) уплотнения для бензиновых и дизельных двигателей, поскольку NBR со временем разлагается под воздействием этих химикатов.
В чем разница между электромагнитными катушками переменного и постоянного тока?
Катушки переменного тока мощные, но могут страдать от «гудения» и более высокого пускового тока. Катушки постоянного тока работают тише и, как правило, более стабильны для электронных систем управления, хотя у них может быть меньшая сила открытия для больших клапанов.
