В мире промышленная автоматизация , Направленный регулирующий клапан (DCV) невоспетый герой. Часто называемый «мозгом» пневматической цепи, его основная функция — регулировать поток сжатого воздуха к различным исполнительным механизмам. Понимание принцип работы гидрораспределителя имеет решающее значение для инженеров, стремящихся оптимизировать эффективность системы и сократить время простоев.
Анатомия пневматического распределительного клапана
Чтобы понять, как работают эти клапаны, мы должны сначала взглянуть на их внутреннюю структуру. Самый современный высокопроизводительные гидрораспределители использовать катушечный дизайн
Корпус клапана: Прецизионно обработанный корпус, обычно изготовленный из анодированный алюминиевый сплав для долговечности и устойчивости к коррозии.
Катушка: Цилиндрический компонент, который скользит вперед и назад внутри корпуса.
Земли и канавки: Шпуля имеет приподнятые секции, называемые земли (которые блокируют поток воздуха) и углубления, называемые канавки (которые позволяют воздуху проходить между портами).
Уплотнительные элементы: Высокое качество Уплотнения NBR или Viton используются для предотвращения внутренних утечек и обеспечения поддержания давления в системе.

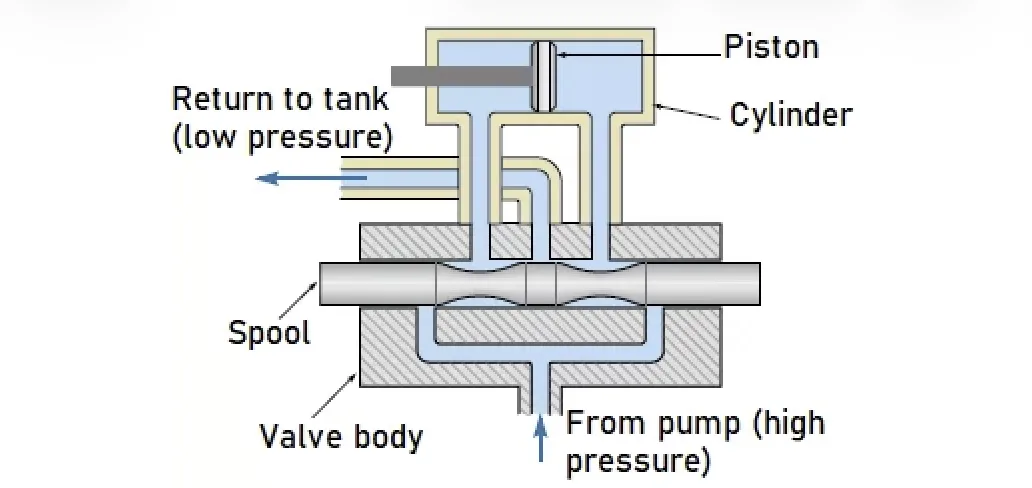

Принцип работы направляющего клапана
Фундаментальное механизм распределительного клапана основан на линейном перемещении золотника для переключения воздушных каналов. Далее я в основном расскажу о методе работы этого типа клапана, уделив особое внимание рабочим этапам 5/2-ходового распределительного клапана.
A 5/2-ходовой клапан (5 портов, 2 позиции) — отраслевой стандарт управления пневмоцилиндры двойного действия .
Положение покоя: В исходном состоянии катушка удерживается на месте (часто с помощью пружины). Воздух течет из Входной порт (P) к Выходной порт (B) , удерживая цилиндр втянутым.
Активация: Когда соленоидная катушка находится под напряжением, он создает магнитное поле, которое тянет катушку.
Реорганизация канала: По мере смещения катушки земли открыть разные порты. Теперь воздух выходит из Порт П к Порт А , заставляя цилиндр выдвигаться, в то время как выхлопной воздух с другой стороны выходит через Выпускной порт (S) .
Обесточивание: Как только сигнал прекращается, пружина толкает золотник назад, меняя направление потока и втягивая привод.
В сложных системах отдельные клапаны обычно группируются в клапанный блок. Централизованные решения уменьшают сложность проводки, экономят место и поддерживают протоколы полевой шины, такие как IO-Link или EtherCAT, что значительно улучшает возможности диагностики. Это то, что известно как клапанный остров , где несколько клапанов работают вместе.
Три типа методов срабатывания
В зависимости от среды приложения, различные методы срабатывания используются для перемещения катушки
Соленоидный (электрический): Использует электрические сигналы от ПЛК. Это основа Индустрия 4.0 и интеллектуальная автоматизация производства.
Пневматический (пневматический): Использует небольшой воздушный сигнал для перемещения основной катушки. Они идеально подходят для взрывобезопасная среда или высокотемпературные зоны.
Ручной и механический: Рычажные, кнопочные или роликовые клапаны необходимы для ручного дублирования, защитных блокировок и аварийной остановки.
Почему выбор имеет значение: порты, позиции и скорость потока
Выбор правильного пневматический компонент требует не только цены. Инженеры должны учитывать
Пропускная способность (значение Cv): Выбор правильного размера резьбы (от M5 до 1/2 дюйма) гарантирует пневматический цилиндр движется с необходимой скоростью, не «задушивая» систему.
Функции центра: В 3-позиционных клапанах центральное состояние ( Закрытый центр или Выхлопной центр ) определяет, остается ли нагрузка зафиксированной на месте или падает во время сбоя питания.
Часто задаваемые вопросы
Вопрос 1: Что приводит к «заклиниванию» или выходу из строя направляющего клапана?
A: Самая частая причина – плохое качество воздуха . Влага, пыль или испорченное масло могут привести к залипанию катушки. Использование высококачественного Блок FRL (фильтр, регулятор, лубрикатор) является лучшей профилактической мерой.
В2: Могу ли я использовать 3/2-ходовой клапан для управления цилиндром двойного действия?
A: № А 3/2-ходовой клапан предназначен для цилиндров одностороннего действия (с пружинным возвратом). Для движения двойного действия вам потребуется 5/2-ходовой или 5/3-ходовой распределительный клапан .
Вопрос 3. Как определить утечку в электромагнитном клапане?
A: Прислушайтесь к постоянному шипению из выхлопных отверстий. Обычно это указывает на износ внутренние уплотнения или золотник, который не сместился полностью из-за низкого управляющего давления.
