Почему прямолинейное движение необходимо в современной автоматизации?
В быстро развивающейся сфере промышленной автоматизации достижение точного и надежного движения по прямой является фундаментальным требованием. От простой задачи открытия защитных ворот до сложной высокоскоростной сортировки на упаковочном предприятии — линейное движение является основой бесчисленных механических процессов. Но какой пневматический компонент среди огромного множества промышленных деталей обеспечивает прямолинейное движение? Ответ кроется в пневматическом цилиндре, универсальном и надежном устройстве, которое стало отраслевым стандартом линейного привода.
Этот профессиональный гид исследует запутанный мир пневматические цилиндры , подробно описывая их внутреннюю механику, разнообразные конфигурации и решающую роль, которую они играют в современном производстве. Мы углубимся в то, почему эти пневмоцилиндры предпочтительнее других методов приведения в действие, как выбрать правильный пневматический привод для вашего конкретного применения, а также в технологические достижения, которые продолжают делать цилиндры со сжатым воздухом краеугольным камнем эффективной и экономичной автоматизации. Независимо от того, являетесь ли вы инженером, разрабатывающим новую систему, или специалистом по закупкам, занимающимся поиском надежных компонентов, понимание возможностей пневматического цилиндра имеет важное значение для оптимизации ваших промышленных операций.
Что такое пневматический цилиндр?
Как работает внутренний механизм пневматического цилиндра?

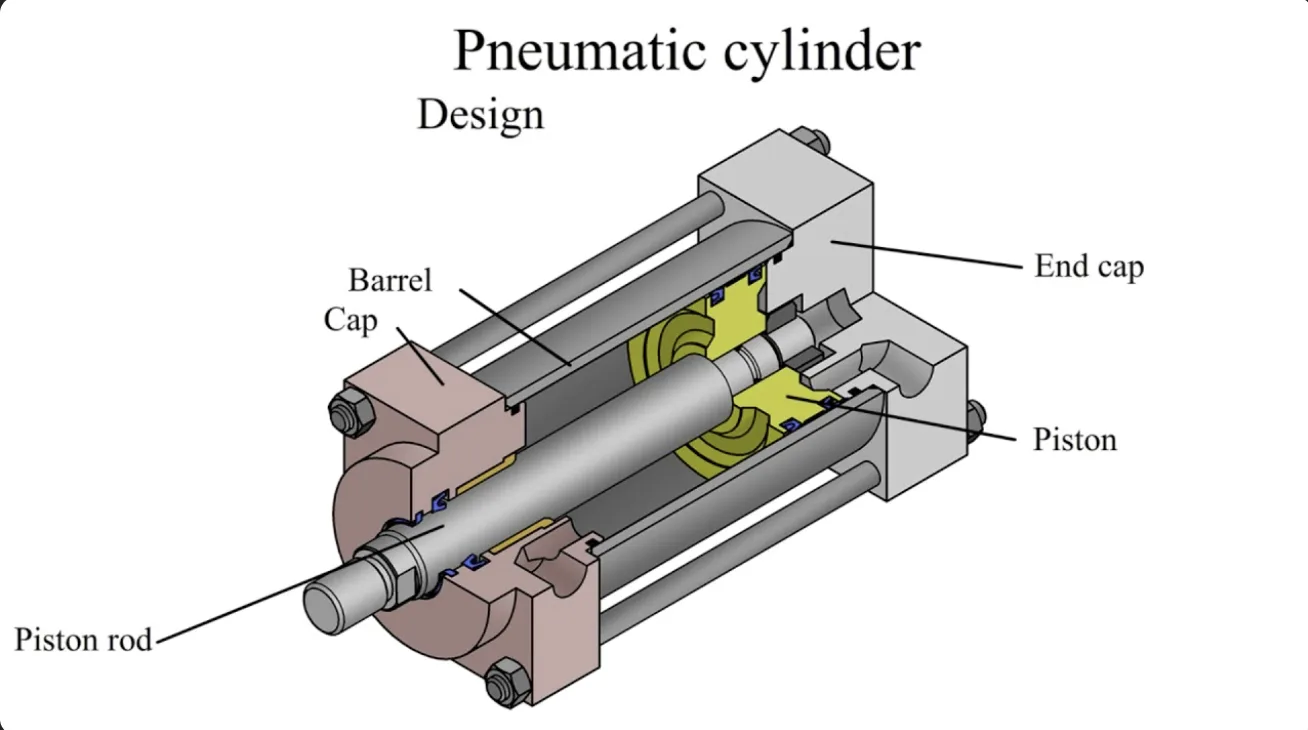

По своей сути пневмоцилиндр представляет собой механическое устройство, преобразующее потенциальную энергию сжатого воздуха в кинетическую энергию в виде линейного движения. Основная конструкция состоит из цилиндрического цилиндра, поршня и поршневого штока. Когда воздух под давлением поступает в один конец цилиндра, он оказывает давление на поверхность поршня. Этот перепад давления заставляет поршень перемещаться по длине ствола, выдвигая или втягивая прикрепленный стержень.
Красота этого пневматического привода заключается в его простоте. Контролируя поток и давление воздуха с помощью клапанов, операторы могут добиться точного контроля над скоростью, силой и направлением хода. Этот процесс высокоэффективен и может повторяться миллионы раз при минимальном обслуживании, что делает пневмоцилиндр идеальным выбором для промышленных сред с высоким циклом работы.
Почему стоит выбрать пневматический цилиндр вместо электрических или гидравлических приводов?
При выборе решения для линейного перемещения инженеры часто сравнивают пневматические цилиндры с электрическими и гидравлическими альтернативами. У каждого есть свои сильные стороны, но баллон со сжатым воздухом предлагает уникальный набор преимуществ, которые делают его идеальным выбором для многих применений.:
•Экономическая эффективность: пневматические системы обычно имеют более низкую первоначальную закупочную цену и более низкие затраты на установку по сравнению со сложными электрическими или гидравлическими системами высокого давления.
•Долговечность и надежность: эти пневматические приводы невероятно прочны. Они могут работать в суровых условиях, включая экстремальные температуры, пыль и влажность, где чувствительная электроника может выйти из строя.
•Безопасность. Поскольку в них используется воздух, а не электричество или легковоспламеняющаяся гидравлическая жидкость, пневматические цилиндры по своей сути безопаснее во взрывоопасных или промывных средах.
•Скорость и сила: они могут обеспечивать высокоскоростное движение и значительную силу в компактном корпусе, идеально подходящем для скоростных сборочных линий.
| Особенность | Пневматический цилиндр | Электрический привод | Гидравлический привод |
|---|---|---|---|
|
Первичный источник энергии |
Сжатый воздух |
Электричество |
Гидравлическая жидкость |
|
Первоначальная стоимость |
Низкий |
От среднего до высокого |
Высокий |
|
Сложность |
Низкий |
Высокий |
Середина |
|
Точность |
Умеренный |
Очень высокий |
Высокий |
|
Обслуживание |
Низкий |
Умеренный |
Высокий (риск утечки) |
|
Экологическая пригодность |
Жесткий/смываемый |
Чистый/контролируемый |
Тяжелый режим работы/высокая сила |
Каковы ключевые компоненты высококачественного пневматического цилиндра?
Чтобы обеспечить долгосрочную работу, высококачественный пневматический цилиндр должен быть изготовлен из материалов премиум-класса. Ствол обычно изготавливается из алюминия или нержавеющей стали для защиты от коррозии. Уплотнения поршня имеют решающее значение; они должны поддерживать герметичное уплотнение, сводя к минимуму трение. Современные пневмоцилиндры часто оснащены самосмазывающимися уплотнениями и встроенной амортизацией для уменьшения ударов в конце хода, что еще больше продлевает срок службы пневматического привода.
Каковы различные типы пневматических цилиндров для линейного движения?
Выбор подходящего пневматического цилиндра для вашего применения требует понимания различных доступных типов. Каждая конфигурация разработана с учетом конкретных требований к производительности: от простого одностороннего толкания до сложных движений с длинным ходом.

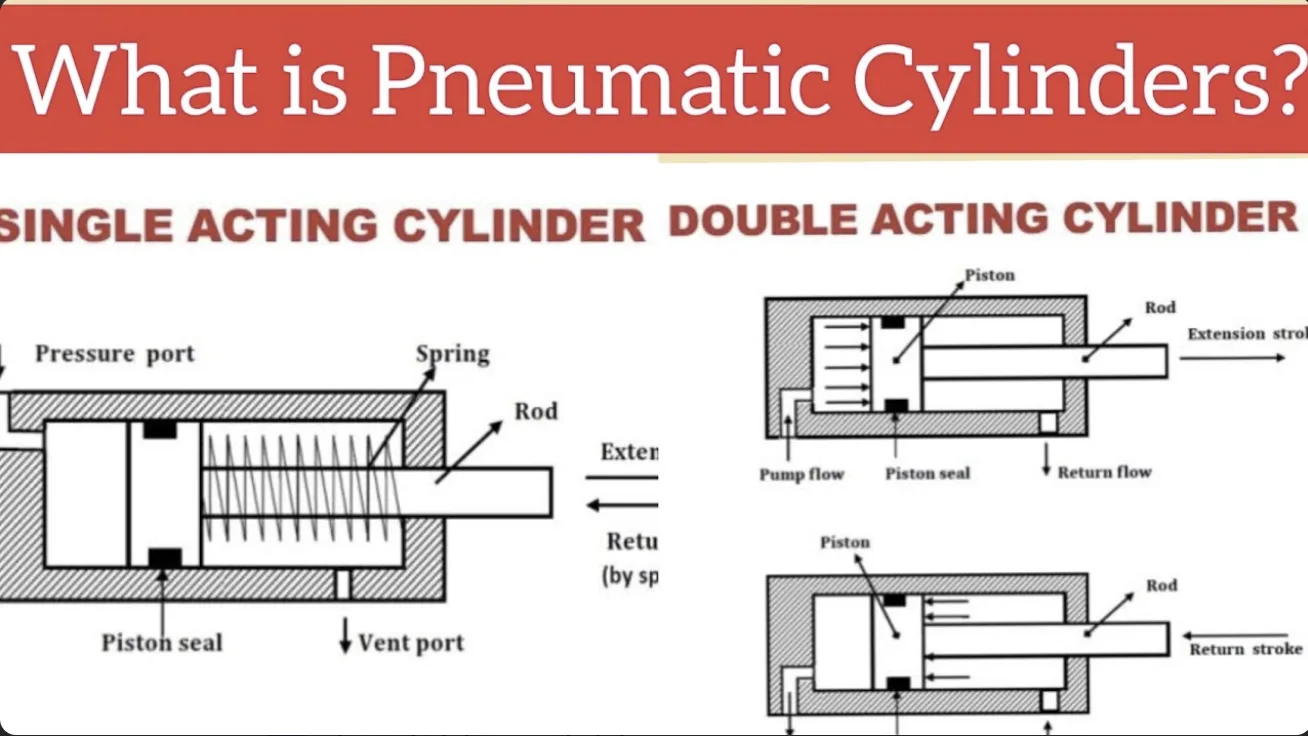

В чем разница между пневматическими цилиндрами одностороннего и двустороннего действия?
Наиболее распространенная классификация пневматических цилиндров основана на том, как они достигают своего хода.
•Пневматические цилиндры одностороннего действия. Эти пневматические цилиндры используют сжатый воздух для перемещения поршня в одном направлении (обычно выдвигаясь) и механическую пружину для возврата его в исходное положение. Они идеально подходят для простых задач, таких как зажим, извлечение или подъем, когда требуется усилие только в одном направлении.
•Пневматические цилиндры двойного действия. Эти пневматические приводы используют сжатый воздух для приведения в действие как хода выдвижения, так и втягивания. Это обеспечивает больший контроль над движением и возможность применять силу в обоих направлениях. Пневматические баллоны двойного действия являются наиболее широко используемым типом в промышленной автоматизации благодаря своей универсальности и эффективности.
Когда следует использовать бесштоковый пневматический цилиндр для линейного движения?
В тех случаях, когда пространство ограничено или требуется очень длинный ход, бесштоковый пневматический цилиндр является отличным выбором. В отличие от традиционных пневмоцилиндров, бесштоковая версия не имеет штока поршня, выступающего за пределы цилиндра. Вместо этого нагрузка прикрепляется к внутреннему поршню, который перемещается по длине цилиндра. Такая конструкция позволяет занимать гораздо более компактную площадь и достигать длины хода в несколько метров, что делает ее идеальной для крупномасштабных погрузочно-разгрузочных и конвейерных систем.
Что такое телескопические пневматические цилиндры и их уникальные преимущества?
Для применений, требующих большого хода, но имеющих очень мало места для установки, телескопические пневматические цилиндры представляют собой уникальное решение. Эти пневматические приводы состоят из нескольких вложенных друг в друга ступеней, которые выдвигаются последовательно. Это обеспечивает очень длинный общий ход при сохранении короткой длины втянутого положения. Вы часто найдете эти баллоны со сжатым воздухом в подъемном оборудовании, самосвалах и другой тяжелой технике, где пространство ограничено.
Где пневматические цилиндры чаще всего используются в промышленности?
Универсальность пневматического цилиндра делает его универсальным компонентом во многих отраслях промышленности. Его способность обеспечивать надежное, высокоскоростное прямолинейное движение имеет важное значение для современного производства.

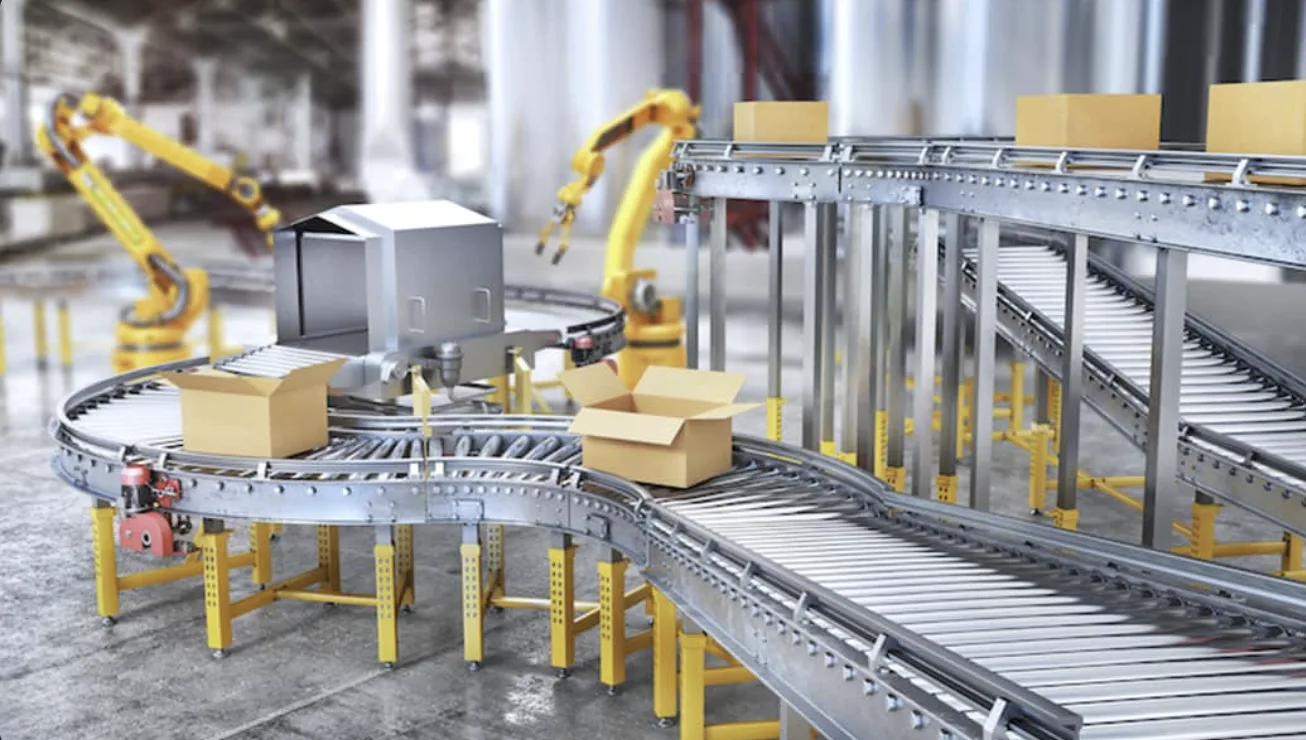

Как пневматические цилиндры используются в упаковке и погрузочно-разгрузочных работах?
В упаковочной промышленности пневматические цилиндры используются для всего: от запечатывания и маркировки картонных коробок до высокоскоростной сортировки на ленточных конвейерах. Их способность обеспечивать быстрое, повторяющееся линейное движение имеет решающее значение для поддержания высоких темпов производства. Эти пневмоцилиндры часто интегрируются в сложные автоматизированные системы, требующие точного расчета времени и координации.
Какую роль пневматические цилиндры играют в робототехнике и автоматизированной сборке?
Роботизированные системы в значительной степени полагаются на пневматические приводы для своих рук, захватов и других движущихся частей. Легкий и высокоскоростной характер баллонов со сжатым воздухом делает их идеальными для быстрых перемещений, необходимых на автоматизированных сборочных линиях. От сбора и размещения небольших электронных компонентов до сварки крупных автомобильных деталей — пневматический цилиндр обеспечивает необходимое линейное движение для широкого спектра роботизированных задач.
Почему пневматические цилиндры предпочтительнее в пищевой промышленности и производстве напитков?
В пищевой промышленности и производстве напитков предъявляются строгие требования к гигиене и безопасности. Пневматические цилиндры часто предпочтительнее, поскольку в них используется чистый сжатый воздух, а не гидравлическая жидкость, которая в случае утечки может загрязнить пищевые продукты. Многие пневмоцилиндры, предназначенные для этой отрасли, изготовлены из нержавеющей стали и оснащены специальными уплотнениями, которые выдерживают частые промывки агрессивными чистящими химикатами.
Как правильно выбрать пневматический цилиндр для вашего применения?
Выбор идеального пневматического цилиндра для ваших конкретных потребностей требует тщательного рассмотрения нескольких факторов. Рынок в 2026 году предложит разнообразный ассортимент продуктов, каждый из которых обладает уникальными характеристиками и преимуществами. Понимание этих ключевых аспектов позволит вам принять обоснованное решение, соответствующее вашим промышленным требованиям.
Какие наиболее важные факторы следует учитывать при выборе пневматического цилиндра?
При выборе пневмоцилиндра необходимо учитывать следующие факторы.:
•Требуемая сила: Величина силы, необходимая для вашего применения, будет определять размер отверстия пневмоцилиндра. Вычислить силу можно по формуле: Сила = Давление × Площадь.
•Длина хода: расстояние, которое должен пройти поршень, будет определять длину хода пневматического привода.
•Скорость и время цикла. Скорость, с которой должен работать цилиндр со сжатым воздухом, будет определять размер воздушных отверстий и тип необходимых клапанов.
•Окружающая среда: Условия эксплуатации будут определять материалы и уплотнения, необходимые для пневматического цилиндра. Например, для промывной среды потребуются нержавеющая сталь и специальные уплотнения.
•Тип крепления: способ крепления пневмоцилиндра определяет тип необходимых монтажных кронштейнов и крепежа.
Как рассчитать силу, необходимую для пневматического цилиндра?
Расчет силы, необходимой для пневматического цилиндра, представляет собой простой процесс. Сила равна давлению воздуха, умноженному на площадь поверхности поршня. Например, если у вас давление воздуха 6 бар (87 фунтов на квадратный дюйм) и поршень диаметром 50 мм (1,97 дюйма), сила составит примерно 1178 Ньютонов (265 фунтов). Важно учитывать как силы выдвижения, так и силы втягивания, поскольку сила втягивания будет немного ниже из-за площади штока поршня.
Каковы наиболее распространенные типы крепления пневматических цилиндров?
Существует несколько распространенных типов крепления пневмоцилиндров, каждый из которых имеет свои преимущества.:
•Фланцевое крепление: это простой и безопасный способ крепления пневмоцилиндра к плоской поверхности.
•Поворотное крепление: позволяет пневматическому приводу вращаться, обеспечивая больший диапазон движений.
•Монтаж на лапах: это распространенный способ крепления баллона со сжатым воздухом к основанию или раме.
•Крепление на вилке: позволяет пневматическому цилиндру поворачиваться на штифте, обеспечивая гибкое соединение.
Заключение: непреходящая важность пневматического цилиндра в автоматизации
В 2026 году пневматический цилиндр останется важным компонентом для обеспечения надежного и высокоскоростного прямолинейного движения в промышленной автоматизации. Его простота, долговечность и экономичность делают его предпочтительным выбором для широкого спектра применений: от простой обработки материалов до сложных роботизированных систем. Понимая различные типы доступных пневмоцилиндров и ключевые факторы, которые следует учитывать при их выборе, вы сможете оптимизировать свои производственные операции и добиться большей эффективности и производительности. По мере развития технологий пневматические приводы будут продолжать развиваться, обеспечивая еще большую производительность и универсальность для будущего производства.
Часто задаваемые вопросы
Какой пневмокомпонент обеспечивает прямолинейное движение?
пневматический цилиндр является основным компонентом, обеспечивающим прямолинейное линейное движение в пневматической системе. Он преобразует потенциальную энергию сжатого воздуха в кинетическую энергию посредством движения поршня внутри цилиндрического цилиндра.
В чем разница между пневмоцилиндром и пневмоцилиндром?
Термины «пневматический цилиндр» и «пневматический цилиндр» часто используются как взаимозаменяемые. Оба относятся к одному и тому же механическому устройству, которое использует сжатый воздух для создания линейного движения.
Как долго обычно служат пневматические цилиндры?
Срок службы пневмоцилиндра зависит от нескольких факторов, в том числе от условий эксплуатации, частоты использования, качества материалов и уплотнений. Однако высококачественный пневмоцилиндр обычно может прослужить миллионы циклов при минимальном обслуживании.
Можно ли использовать пневматические цилиндры в промывочных средах?
Да, многие пневматические цилиндры специально разработаны для использования в условиях промывки. Эти воздушные цилиндры обычно изготавливаются из нержавеющей стали и оснащены специальными уплотнениями, которые выдерживают частую очистку агрессивными химикатами.
Каковы наиболее распространенные причины выхода из строя пневматического цилиндра?
Наиболее распространенными причинами выхода из строя пневмоцилиндров являются износ уплотнений, загрязнение системы подачи воздуха и неправильный монтаж. Регулярное техническое обслуживание и использование высококачественных компонентов помогут предотвратить эти проблемы и продлить срок службы вашего пневматического привода.
