Vështrim i përgjithshëm i valvulës solenoid 2/2 vs 3/2
Kur krahasoni valvulat solenoid 2/2 vs 3/2, ndryshimi kryesor qëndron në numrin e portave dhe funksionet e kalimit. Këto valvola përdoren gjerësisht në sistemet pneumatike dhe të kontrollit të lëngjeve, dhe të kuptuarit e strukturës së tyre ndihmon në përmirësimin e dizajnit të sistemit dhe efikasitetit të zgjidhjes së problemeve.
Dallimet kryesore strukturore përfshijnë:
Valvula solenoid 2/2 (valvula me dy pozicione me dy drejtime)
Ka 2 porte dhe 2 gjendje komutimi (hap/mbyll)
Përdoret për kontroll të thjeshtë të ndezjes/fikjes së lëngjeve
E zakonshme në sistemet e izolimit të rrjedhës së ujit, ajrit dhe vajit
Valvula solenoid 3/2 (valvula me dy pozicione me tre drejtime)
Ka 3 porte dhe 2 gjendje komutimi
Mund të ndërrojë rrjedhën midis furnizimit, prodhimit dhe shkarkimit
E zakonshme në aktivizuesit pneumatikë dhe kontrollin e cilindrit
Dallimi kryesor funksional:
2/2 = valvul izolimi i thjeshtë
3/2 = valvula e kontrollit të drejtimit
Këto dallime janë thelbësore kur zgjidhni një lloj valvule solenoid për sistemet e automatizimit.
Ndryshimet e parimit të punës ndërmjet valvulave 2/2 dhe 3/2
Parimi i funksionimit të një valvule solenoid 2/2 kundrejt valvulës solenoid 3/2 kah bazohet në mënyrën se si bobina e brendshme ose diafragma ridrejton rrjedhën e lëngut.

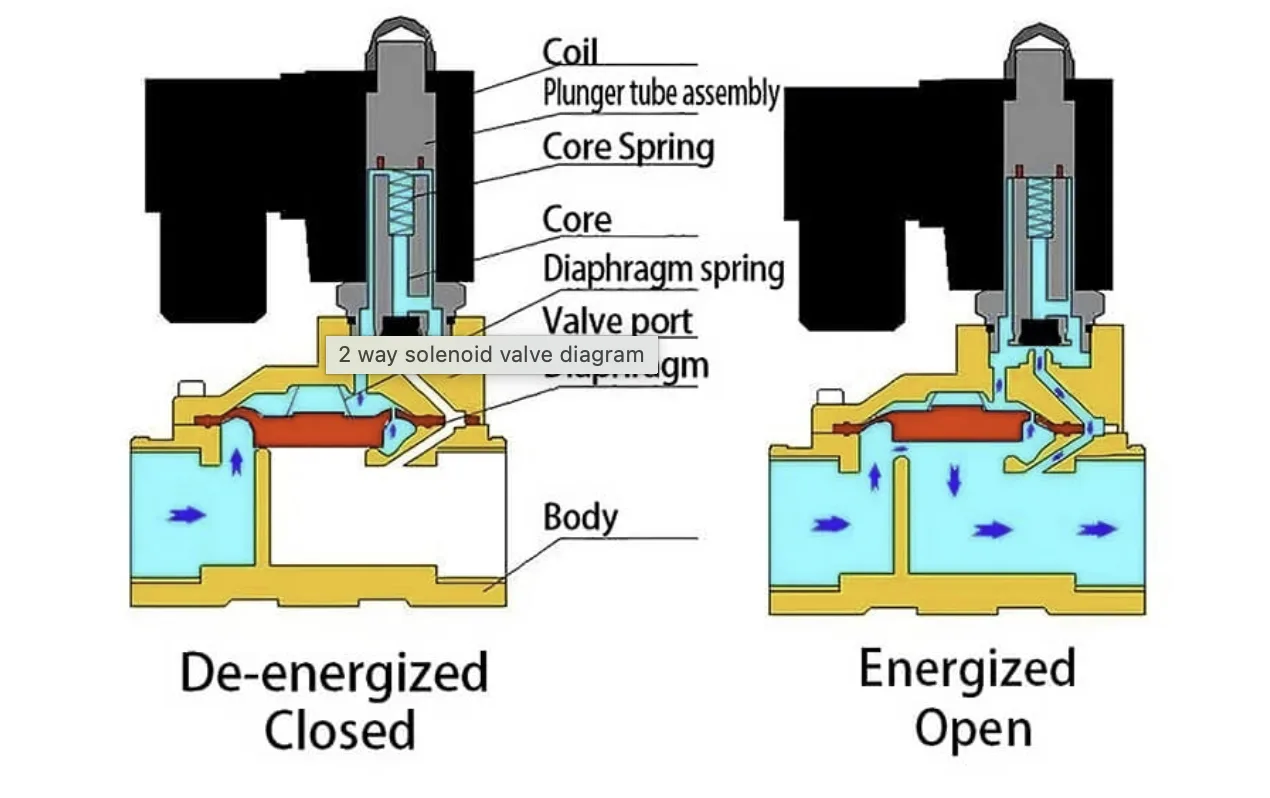

Funksionimi i valvulës solenoid 2/2:
Me energji: valvula hap rrugën e rrjedhës
I çaktivizuar: rrjedha është plotësisht e bllokuar
Përdoret për kontroll të drejtpërdrejtë ON/OFF

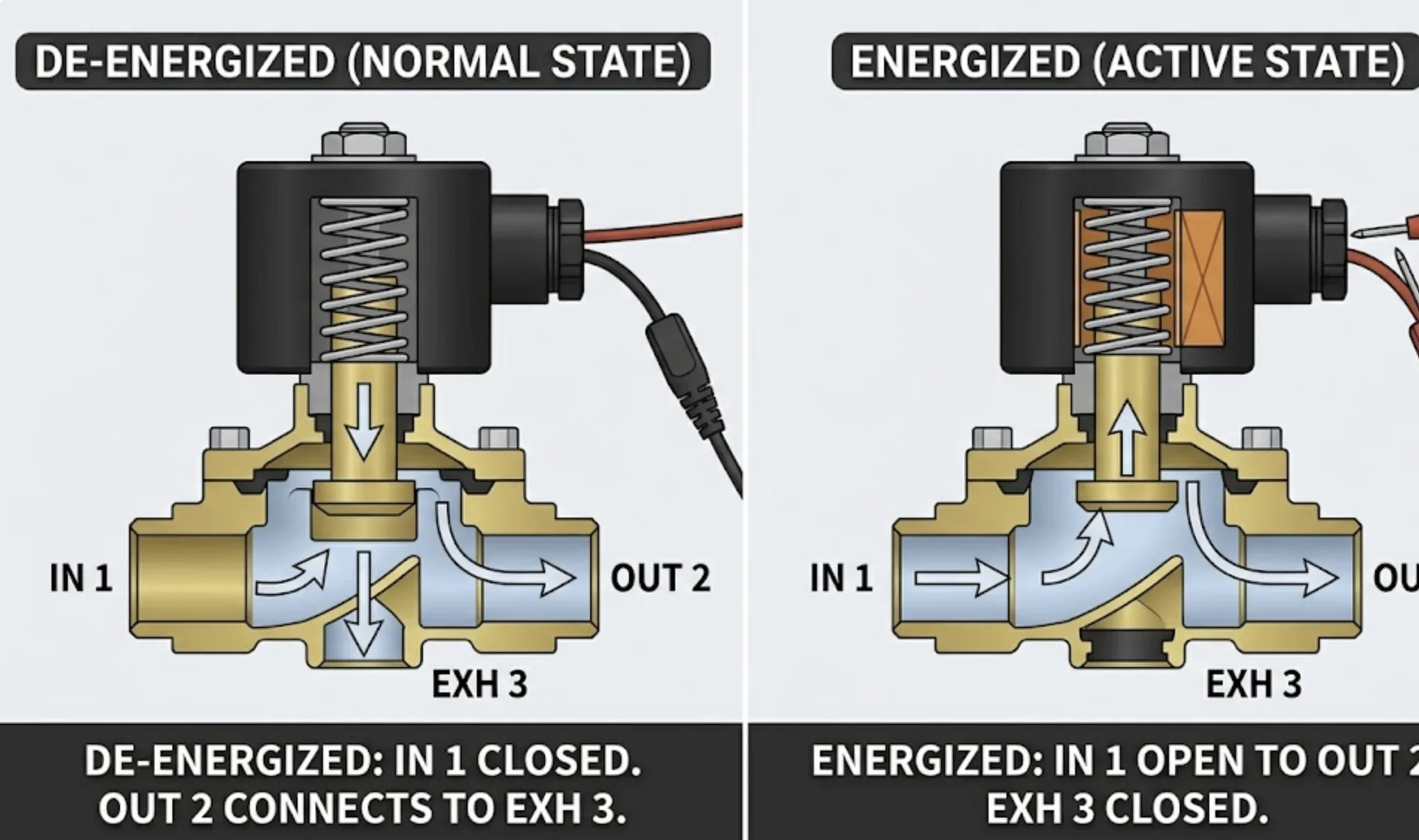

Funksionimi i valvulës solenoid 3/2:
Energjizuar: lidh portën e presionit me daljen
I çaktivizuar: dalja është e ajrosur ose e bllokuar
Mundëson ndërrimin e drejtimit dhe kontrollin e shkarkimit
Avantazhi kryesor funksional i tipit 3/2:
Lejon kontrollin e cilindrave me një veprim
Mbështet ajrimin pa komponentë shtesë
Më fleksibël në dizajnimin e qarkut pneumatik
Kuptimi i këtyre mënyrave të punës ndihmon në zgjedhjen e konfigurimit të duhur të valvulës solenoid pneumatike.
Aplikimet: Kur duhet përdorur valvulat solenoid 2/2 vs 3/2
Sisteme të ndryshme industriale kërkojnë lloje të ndryshme valvulash në varësi të kompleksitetit të kontrollit.
Aplikacionet tipike përfshijnë:
Aplikimet e valvulave solenoid 2/2:
Sistemet e trajtimit të ujit
Izolimi i rrjedhës së naftës dhe gazit
Kontrolli i lëngjeve për ftohje dhe ngrohje
Sisteme të thjeshta automatizimi të mbylljes
Aplikimet e valvulave solenoid 3/2:
Sistemet pneumatike të kontrollit të cilindrave
Makineri paketimi
Aktivizuesit e automatizimit industrial
Sisteme komutuese mekanike të drejtuara nga ajri
Udhëzues përzgjedhjeje:
Përdorni valvulën 2/2 për kontrollin bazë të ON/OFF të rrjedhës
Përdorni valvulën 3/2 për funksionet e kontrollit të ajrit dhe ventilimit të drejtimit
Zgjedhja e saktë përmirëson efikasitetin dhe redukton kompleksitetin e sistemit.
Përparësitë dhe kufizimet e çdo lloji të valvulës solenoid
Të dy valvulat solenoid 2/2 dhe 3/2 ofrojnë përfitime unike në varësi të nevojave të aplikimit.
Avantazhet e valvulave solenoid 2/2:
Strukturë e thjeshtë dhe mirëmbajtje e lehtë
Performancë e besueshme e mbylljes
Kosto më e ulët dhe konsumi i energjisë
Kufizimet e valvulave 2/2:
Nuk mund të kontrollojë drejtimin e rrjedhës
I kufizuar në funksionet bazë të ndezjes/fikjes
Avantazhet e valvulave solenoid 3/2:
Mbështet ndërrimin e drejtimit
Mundëson çlirimin e shkarkimit dhe presionit
I përshtatshëm për automatizimin pneumatik
Kufizimet e valvulave 3/2:
Struktura më komplekse
Kosto më e lartë në krahasim me llojet 2/2
Kuptimi i këtyre kompromiseve ndihmon në zgjedhjen e zgjidhjes së duhur të valvulës solenoide industriale.
Si të zgjidhni midis valvulave solenoid 2/2 dhe 3/2
Zgjedhja e valvulës së duhur varet nga kërkesat e sistemit dhe logjika e kontrollit.
Faktorët kryesorë të përzgjedhjes përfshijnë:
- Lloji i lëngut (ajër, ujë, vaj, gaz)
- Funksioni i kërkuar i kontrollit (ndezje/fikje kundrejt kontrollit të drejtimit)
- Presioni i sistemit dhe shpejtësia e rrjedhës
- Kompleksiteti i automatizimit
- Kufizimet e hapësirës dhe kostos
Rregull praktik:
- Zgjidhni valvulën solenoid 2/2 për izolim dhe mbyllje të thjeshtë
- Zgjidhni valvulën solenoid 3/2 për sistemet e kontrollit pneumatik të drejtimit
Zgjedhja e duhur përmirëson stabilitetin e sistemit dhe redukton kostot e mirëmbajtjes afatgjatë.
FAQ
Cili është ndryshimi kryesor midis valvulave solenoid 2/2 dhe 3/2?
Valvulat 2/2 kontrollojnë rrjedhën e thjeshtë të ndezjes/fikjes, ndërsa valvulat 3/2 kontrollojnë gjithashtu drejtimin dhe shkarkimin.
A mundet një valvul 2/2 të zëvendësojë një valvul 3/2?
Jo, sepse valvulat 2/2 nuk mund të sigurojnë funksione të ndërrimit të drejtimit ose të ventilimit.
Ku përdoren zakonisht valvulat solenoid 3/2?
Ato përdoren kryesisht në sistemet pneumatike dhe kontrollin e cilindrave me një veprim.
Cila valvul është më e thjeshtë në dizajn?
Valvula solenoid 2/2 është më e thjeshtë dhe më kompakte në strukturë.
Cila është më e gjithanshme, valvula 2/2 ose 3/2?
Valvula solenoid 3/2 është më e gjithanshme për shkak të aftësisë së saj të kontrollit të drejtimit.
