Komponentët e valvulës solenoid punojnë së bashku për të ofruar kontroll të saktë të lëngut duke e kthyer energjinë elektrike drejtpërdrejt në forcë mekanike. Kuptimi i këtij mekanizmi të brendshëm të sinkronizuar është thelbësor për inxhinierët që optimizojnë efikasitetin e sistemit të automatizuar dhe besueshmërinë e sistemit. Ky udhëzues analizon se si çdo komponent i specializuar funksionon kolektivisht brenda sistemeve industriale për të siguruar rregullim të besueshëm të lëngjeve.
Seksioni 1: Mekanizmat bazë të komponentëve të valvulës solenoid
Automatizimi elektromekanik mbështetet tërësisht në ndërveprimet e sakta të komponentëve individualë të valvulës solenoid që punojnë së bashku gjatë cikleve dinamike të funksionimit. Kur një rrymë elektrike rrjedh nëpër mbështjelljet e bakrit, spiralja e solenoidit gjeneron një fushë elektromagnetike të përqendruar. Sipas ligjit të induksionit të Faraday-it, kjo forcë magnetike e tërheq pistuesin ferromagnetik lart kundër rezistencës së sustës së kthimit. Në një konfigurim standard me veprim të drejtpërdrejtë, kjo lëvizje fizike heq menjëherë vulën nga vrima e valvulës për të lejuar rrjedhjen e lëngut.
Operatorët industrialë përdorin konfigurime të ndryshme, si p.sh Valvula solenoid 2/2 mënyra për kontroll të thjeshtë ndezje-fikje, për t'iu përshtatur presioneve specifike të aplikimit. Në sistemet e operuara nga pilotët, pistoni hap një vrimë më të vogël pilot, duke krijuar një diferencë presioni përgjatë një diafragme fleksibël. Ky presion diferencial i përdorur shfrytëzon energjinë e vetë medias për të ngritur vulën kryesore të valvulës. Rrjedhimisht, dizajnet pilot menaxhojnë ritme të konsiderueshme më të larta rrjedhjeje dhe presione më të larta duke konsumuar energji elektrike minimale.
| Emri i komponentit | Funksioni Mekanik Primar | Ndikimi i sistemit të dështimit të komponentit |
|---|---|---|
| 1. Bobina solenoid | Shndërron energjinë elektrike në magnetizëm | Valvula nuk aktivizohet ose hapet |
| 2. Bërthama e armaturës | Lëviz fizikisht nëpërmjet magnetizmit | Rrjedha e lëngjeve mbetet e kufizuar |
| 3. Pranvera e Kthimit | Rivendos pozicionin origjinal të pistës | Valvula rrjedh ose nuk mbyllet |
| 4. Trupi i valvulës | Përmban lëng dhe strehon ndenjëset | Rrjedhje e jashtme ose rënie e presionit |
Seksioni 2: Përzgjedhja e materialit dhe sinergjitë e brendshme

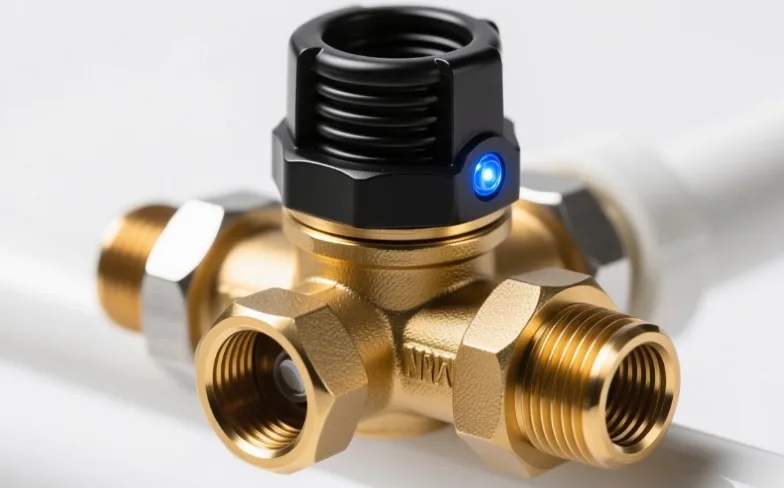

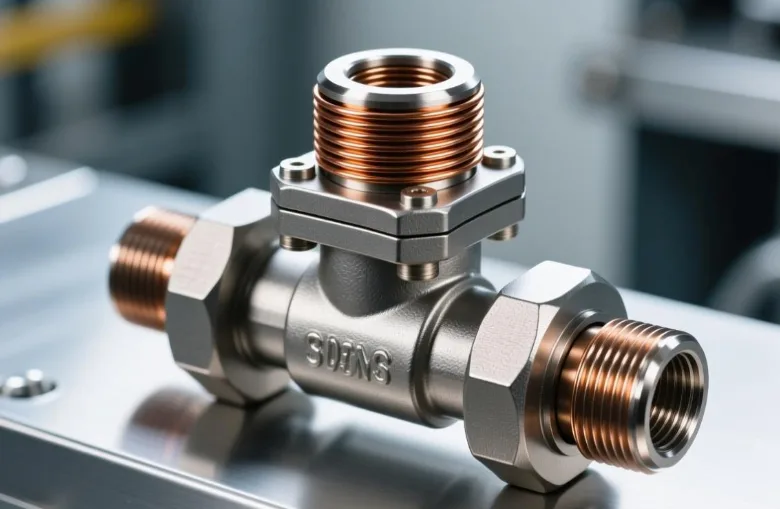

Besueshmëria e përgjithshme se si funksionojnë së bashku komponentët e valvulës solenoid varet shumë nga përzgjedhja e materialeve inxhinierike të pajtueshme. Trupi i valvulës duhet t'i rezistojë stresit mekanik dhe erozionit kimik, kjo është arsyeja pse prodhuesit përdorin çelik inox, bronz ose polimerë të inxhinieruar. Për shembull, a Valvula solenoid prej bronzi 2/2 mënyrash siguron përçueshmëri të shkëlqyer termike dhe rezistencë ndaj korrozionit për sistemet e ujit ose vajit. Në të kundërt, variantet e çelikut inox janë të detyrueshme për media kimike shumë korrozive ose mjedise mjekësore sterile.
Elementet e brendshme mbyllëse diktojnë kufijtë maksimalë të temperaturës operative dhe përputhshmërinë kimike të të gjithë lakut të kontrollit të lëngut. Elastomerët si goma nitrile (NBR) ofrojnë elasticitet të shkëlqyeshëm për aplikime të përgjithshme pneumatike në kushte standarde. Vulat me fluoropolimer, duke përfshirë FKM dhe PTFE, janë të specifikuara për impiantet e përpunimit kimik me temperaturë të lartë për shkak të stabilitetit molekular superior. Tabela më poshtë përshkruan se si çifte materiale specifike optimizojnë mënyrën se si komponentët e valvulës solenoid punojnë së bashku në mjedise të ndryshme.
| Grupimi i materialeve | Materiali i banimit | Lloji i vulës elastomer | Media optimale e lëngjeve |
|---|---|---|---|
| Industriale standarde | Tunxh i falsifikuar | NBR (Nitrile) | Lëngje neutrale, ujë, ajër |
| Procesi kimik | 316 Çelik inox | FKM (Viton) | Acidet e buta, vajra sintetikë |
| Korroziv ekstrem | CPVC plastike | PTFE (teflon) | Kimikatet agresive, avulli |
Seksioni 3: Integrimi brenda infrastrukturës më të gjerë pneumatike
Në automatizimin kompleks të fabrikës, pajisjet e kontrollit të lëngjeve nuk funksionojnë të izoluara nga infrastruktura e sistemit përreth. Inxhinierët integrojnë njësitë e kontrollit primar me një të fortë valvul drejtimi rrjeti për të drejtuar rrjedhat e volumit mesatar në mënyrë sekuenciale. Këto sisteme mbështeten në media të pastra dhe të rregulluara të furnizuara drejtpërdrejt nga një rrjedhë e sipërme njësia e trajtimit të ajrit për të mbrojtur tolerancat e brendshme. Filtrimi i grimcave parandalon hyrjen e pluhurit gërryes në tubin udhëzues të valvulës, i cili përndryshe do të bllokonte pistonin e saktë.
Aktivizuesit në rrjedhën e poshtme kërkojnë shpërndarje të vazhdueshme presioni për të kryer operacione mekanike të përsëritshme pa dështim të papritur të komponentit. Me qëndrueshmëri të lartë cilindër pneumatik ekzekuton lëvizje lineare bazuar tërësisht në ciklet e shpejta të shkarkimit dhe furnizimit të valvulave të kontrollit. Çdo lidhje përgjatë këtyre linjave të presionit duhet të mbetet plotësisht hermetike nën dridhje të ndryshueshme. Duke përdorur një premium montim me shtytje pneumatike siguron lidhje të sigurta të tubave, duke parandaluar rëniet e presionit që degradojnë sinkronizimin e sistemit.
Seksioni 4: Diagnostifikimi dhe zgjidhja e problemeve të dështimeve të montimit të sinkronizuar
Kur komponentët e brendshëm të valvulës solenoide nuk punojnë së bashku në mënyrë të gabuar, duhet të kryhet testimi sistematik diagnostik për të izoluar shkakun rrënjësor mekanik. Dështimet elektrike zakonisht shfaqen si një spirale e djegur e shkaktuar nga luhatjet e tensionit ose lagështia e tepërt e ambientit. Teknikët mund të verifikojnë integritetin e spirales duke matur rezistencën elektrike me një multimetër standard dixhital. Nëse spiralja tregon rezistencë të pafundme, mbështjelljet e bakrit janë thyer, duke kërkuar zëvendësimin e menjëhershëm të komponentit.
Mënyrat e dështimit mekanik shpesh përfshijnë ndotje të brendshme ose lodhje të pranverës, gjë që parandalon lëvizjen e qetë të armaturës. Nëse një valvul nuk mbyllet siç duhet, grimcat e imëta mund të bllokohen midis vulës dhe sediljes së grykës. Oraret e rregullta të mirëmbajtjes duhet të përfshijnë inspektimin e montimit të brendshëm të pistonit për pikëzim ose deformim fizik. Zbatimi i protokolleve gjithëpërfshirëse të filtrimit parandalon konsumimin e parakohshëm, duke siguruar që të gjithë përbërësit e brendshëm të valvulës solenoid të punojnë së bashku pa probleme gjatë miliona cikleve.
Seksioni 5: Lista kontrolluese e prokurimit dhe përzgjedhjes inxhinierike
Përzgjedhja e pajisjes ideale kërkon përputhjen e parametrave specifikë të lëngut me aftësitë e duhura të komponentit mekanik. Inxhinierët duhet të llogarisin koeficientin e rrjedhës (Cv) për të siguruar që vrima e brendshme plotëson kërkesat e vëllimit të sistemit pa krijuar rënie të tepërt të presionit. Për më tepër, vlerësimet e konsumit të energjisë duhet të përputhen me qarqet e disponueshme të kontrollit elektrik, duke i dhënë përparësi modeleve me fuqi të ulët për aplikime të vazhdueshme. Lista e strukturuar më poshtë përshkruan parametrat kritikë të kërkuar gjatë fazës së prokurimit të sistemit.
Kriteret e specifikimit inxhinierik
- Diferenciali i presionit maksimal të funksionimit (MOPD): Sigurohuni që shpejtësia e brendshme e sustës të akomodojë presionin më të lartë të sistemit pa bllokuar armaturën.
- Përputhshmëria kimike e mediave: Vetitë e lëngut me referencë të kryqëzuar me tabelat e trupit të valvulës dhe rezistencës kimike të elastomerit.
- Spektri i temperaturës së lëngut: Konfirmoni që ekspozimi i vazhdueshëm termik nuk do të degradojë ose deformojë materialet e brendshme mbyllëse.
- Kufizimet kohore të përgjigjes: Zgjidhni arkitekturat me veprim të drejtpërdrejtë për kohë përgjigjeje ultra të shpejta nën 10 milisekonda.
- Vlerësimet e Mjedisit të Rrezikshëm: Specifikoni mbylljet e spirales rezistente ndaj shpërthimit kur punoni pranë gazeve të paqëndrueshme ose pluhurit të djegshëm.
Pyetjet e bëra më shpesh
1. Si funksionojnë së bashku komponentët e valvulës solenoid për të kontrolluar rrjedhën e lëngut?
Komponentët e valvulës solenoid punojnë së bashku duke shndërruar energjinë elektrike në lëvizje fizike nëpërmjet një spirale elektromagnetike. Kur aktivizohet, spiralja krijon një fushë magnetike që tërheq një piston të brendshëm lart kundër një suste. Kjo lëvizje heq vulën nga sedilja e valvulës, duke lejuar menjëherë lëngun të kalojë përmes vrimës kryesore.
2. Çfarë e shkakton mbinxehjen dhe djegien e spirales së valvulës solenoid?
Bobinat e valvulës solenoide mbinxehen kur rryma elektrike rrjedh vazhdimisht pa shpërndarje të mjaftueshme të nxehtësisë ose kur voltazhi i hyrjes është i pasaktë. Sipas Shoqatës Kombëtare të Prodhuesve Elektrikë ( NEMA ), luhatjet e tensionit që tejkalojnë 10% mund ta ngopin spiralen në mënyrë magnetike. Për më tepër, një piston mekanik i bllokuar parandalon shpërndarjen e duhur të nxehtësisë, duke shkaktuar prishje të shpejtë termike të izolimit.
3. A mundet një valvul solenoid me veprim të drejtpërdrejtë të funksionojë siç duhet në presionin e punës zero?
Po, valvulat solenoide me veprim të drejtpërdrejtë funksionojnë në mënyrë të përsosur në presion zero, sepse spiralja magnetike e ngre pistonin drejtpërdrejt pa pasur nevojë për ndihmën e lëngut. Ndryshe nga valvulat që funksionojnë nga pilotët, të cilat kërkojnë një diferencë minimale presioni për të lëvizur një diafragmë të brendshme, konfigurimet me veprim të drejtpërdrejtë mbështeten tërësisht në forcën elektrike për të aktivizuar vulën.
4. Pse filtrimi i lëngjeve është kritik për parandalimin e dështimeve të komponentëve të valvulës solenoid?
Filtrimi i lëngut është kritik sepse grimcat mikroskopike mund të vendosen midis pistës lëvizëse dhe tubit të brendshëm udhëzues, duke shkaktuar lidhje mekanike. Sipas Organizatës Ndërkombëtare për Standardizim ( ISO 4406 ), pastërtia e lëngjeve ndikon drejtpërdrejt në jetëgjatësinë e vulave dinamike. Ndotja parandalon vendosjen e plotë të vulës, duke çuar në rrjedhje të brendshme dhe humbje të presionit të sistemit.
5. Si mund të përcaktoj nëse një valvul kërkon një vulë NBR ose FKM?
Zgjidhni vulat NBR për aplikime të përgjithshme industriale me temperaturë të ulët që përfshijnë ujë, ajër të kompresuar ose vajra neutrale deri në 80°C. Zgjidhni vulat FKM kur trajtoni lëngje kimike agresive, lubrifikantë sintetikë ose sisteme me temperaturë të lartë deri në 180°C. Zgjedhja e elastomerit të duhur parandalon ënjtjen e parakohshme, ngurtësimin dhe dështimin e mëvonshëm të mbylljes.
