Udhëzuesi i blerësit dhe çmimi i opsioneve me shumë materiale të serisë së cilindrave pneumatikë

Opsionet e serisë së cilindrave pneumatikë përfshijnë konfigurime të ndryshme me shumë materiale që përcaktojnë performancën, qëndrueshmërinë dhe koston për aplikimet industriale. Ky udhëzues blerës mbulon kriteret e përzgjedhjes së materialit, llojet e serive dhe faktorët e çmimeve për të ndihmuar menaxherët dhe inxhinierët e blerjeve të marrin vendime të informuara.

Kuptimi i materialeve të cilindrave pneumatikë

Cilindrat pneumatikë e shndërrojnë energjinë e ajrit të kompresuar në lëvizje mekanike lineare. Materiali i fuçisë së cilindrit ndikon drejtpërdrejt në rezistencën ndaj korrozionit, tolerancën e temperaturës dhe vlerësimet e presionit. Materialet e zakonshme përfshijnë aliazh alumini, çelik inox, çelik karboni dhe përbërje polimer. Zgjedhja e materialit ndikon ndjeshëm në koston fillestare dhe shpenzimet e mirëmbajtjes afatgjatë.

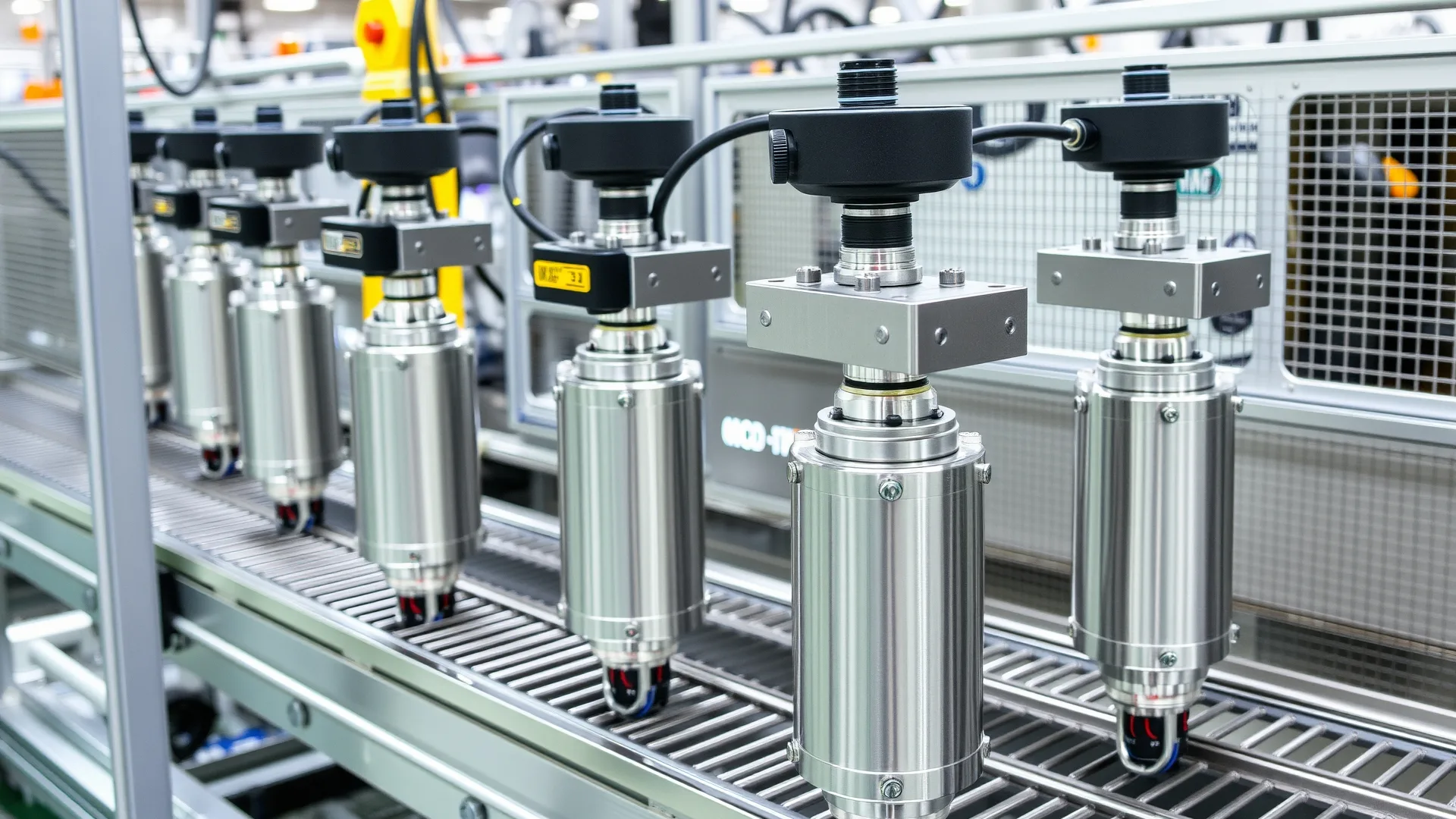

Cilindrat e aliazhit të aluminit ofrojnë zgjidhje të lehta për linjat e montimit të automatizuara ku reduktimi i peshës ka rëndësi. Këta cilindra ofrojnë rezistencë adekuate ndaj korrozionit për mjediset standarde industriale. Megjithatë, alumini mund të gërryhet në aplikimet bregdetare ose të përpunimit kimik. Inxhinierët duhet të vlerësojnë kushtet e ekspozimit përpara se të specifikojnë aluminin për fuçitë e cilindrave pneumatikë.

Klasifikimi i serisë së cilindrave pneumatikë

Seritë e standardizuara ISO dominojnë tregun global, duke siguruar këmbyeshmëri dhe pajtueshmëri midis prodhuesve. Të Standardi ISO 69487 përcakton metodat e testimit për cilindrat e fuqisë së lëngut pneumatik, duke specifikuar kriteret e pranimit për shpimin, saktësinë e goditjes dhe shkallët e rrjedhjeve. Seria ISO 15552 mbulon cilindra të profilit me fuçi katrore, ndërsa ISO 6432 specifikon konstruksionet e cilindrave të rrumbullakëta. Seritë VDMA ofrojnë opsione të prodhuara në Evropë me dimensione të qëndrueshme montimi.

Seritë kompakte të cilindrave i përshtaten instalimeve me hapësirë ​​të kufizuar ku gjatësitë standarde krijojnë probleme të pastrimit. Cilindrat me goditje të shkurtër ofrojnë pozicionim të shpejtë për detyrat e paketimit dhe trajtimit të materialit. Për mjedise me temperaturë të lartë që tejkalon 150°C, komponimet speciale të izolimit dhe përmirësimet materiale bëhen të nevojshme.

Ndërtimi me shumë materiale kombinon materiale të ndryshme për performancë të optimizuar. Pistonët inox me fuçi alumini sigurojnë sipërfaqe të lagura rezistente ndaj korrozionit duke ulur peshën e përgjithshme. Cilindrat e veshur me polimer ofrojnë rezistencë kimike pa çmimin e çmimit të ndërtimit të plotë prej çeliku inox.

Kriteret kryesore të përzgjedhjes për cilindrat pneumatikë

Kërkesat për gjatësinë e goditjes përcaktojnë se cila seri i përshtatet nevojave specifike të aplikimit. Goditjet standarde variojnë nga 10 mm në 500 mm, me gjatësi të personalizuara të disponueshme për pajisjet e specializuara të automatizimit. Zgjedhja e madhësisë së shpimit varet nga kërkesat e forcës dhe presioni i disponueshëm i ajrit. Madhësitë e zakonshme të shpimit përfshijnë 20 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm dhe 100 mm.

Stilet e montimit ndikojnë në kompleksitetin e instalimit dhe integrimin mekanik. Opsionet e zakonshme përfshijnë montimet e këmbëve, montimet me fllanxha dhe montimet e trungut. Të montim me shtytje pneumatike kategoria ofron zgjidhje plotësuese të lidhjes për linjat ajrore që hyjnë në portat e cilindrave.

Zgjedhja e materialit të vulës ndikon në diapazonin e temperaturës dhe përputhshmërinë e mediave. Guarnicionet poliuretani funksionojnë mirë për aplikime standarde nga -20°C deri në 80°C. Vulat me fluorokarbon zgjasin kufirin e sipërm të temperaturës në 200°C, por rrisin ndjeshëm koston. Për aplikime të kategorisë ushqimore, materialet e vulave në përputhje me FDA parandalojnë rreziqet e kontaminimit.

Komponentët dhe aksesorët plotësues

Kontrolli proporcional kërkon menaxhim të saktë të rrjedhës. Pajisjet shtytëse të kontrollit të shpejtësisë së rrjedhës mundësojnë rregullim të imët të shpejtësisë së cilindrit gjatë funksionimit. Këto pajisje rregullojnë rrjedhën e ajrit në të dy drejtimet, duke siguruar kontroll të pavarur për goditjet e avancuara dhe të tërhequra.

Përgatitja e ajrit ndikon ndjeshëm në jetën e shërbimit të cilindrit. Ajri i pastër dhe i thatë parandalon konsumimin e parakohshëm të vulës dhe korrozionin brenda cilindrit. Të njësia e trajtimit të ajrit kategoria përfshin filtra, rregullatorë dhe lubrifikues që mbrojnë investimet e pajisjeve pneumatike.

Përdorimi i lidhjeve tub me tub pajisje shtytëse të tipit tub-tub për kryqëzime të besueshme të linjave ajrore. Lidhjet e filetuara mbështeten në pajisje shtytëse të tipit fije për lidhjet e sigurta të portës së cilindrit. Zgjedhja e duhur e montimit parandalon rrjedhjet e ajrit që reduktojnë efikasitetin e sistemit.

Valvulat solenoid kontrollojnë drejtimin e cilindrit dhe kërkojnë madhësinë e duhur për kërkesat e kohës së përgjigjes. Opsione të tjera të valvulave solenoid në katalog ofrojnë konfigurime të ndryshme për aplikacionet e kontrollit ndezës-off dhe proporcional.

Krahasimi i çmimeve të cilindrit pneumatik

Çmimi ndryshon ndjeshëm në bazë të materialit, serisë, madhësisë së shpimit dhe gjatësisë së goditjes. Cilindrat e serisë standarde të aluminit variojnë nga 25 deri në 150 dollarë në varësi të specifikimeve. Opsionet prej çeliku inox zakonisht kushtojnë 2-3 herë më shumë për shkak të kërkesave të materialit dhe prodhimit. Seritë kompakte komandojnë çmime premium pavarësisht përdorimit më të vogël të materialeve për shkak të tolerancave të prodhimit të saktë.

Për aplikimet e grumbulluesve të pluhurit, Valvul pulsi me kënd të drejtë 90° të serisë DMF-Z-DD ofron zgjidhje të specializuara të valvulave të dizajnuara për sisteme pastrimi me puls të kundërt. Këto valvola punojnë me ajër të kompresuar për të pastruar qeset e filtrit në grumbullimin e pluhurit industrial.

Çmimi i vëllimit ndikon ndjeshëm në kostot për njësi. Porositë e 50+ njësive zakonisht marrin 15-25% zbritje nga shpërndarësit. Partneritetet OEM me prodhuesit japin kostot më të ulëta për njësi për linjat e prodhimit me volum të lartë. Megjithatë, mbajtja e inventarit rezervë për aplikacionet kritike shpesh justifikon çmimin premium nga furnitorët vendas.

Krahasimi i veçorive: Materialet e cilindrave pneumatikë

Standardet dhe Pajtueshmëria e Industrisë

Prodhimi i cilindrave pneumatikë ndjek standardet ndërkombëtare që sigurojnë cilësi dhe këmbyeshmëri. Udhëzimet e NIST për sigurinë kibernetike rekomandojmë gjithashtu ndjekjen e standardeve industriale të vendosura për sigurinë dhe besueshmërinë. Pajtueshmëria me këto standarde siguron besim në cilësinë e produktit dhe qëndrueshmërinë e performancës. Markimi CE demonstron përputhjen me kërkesat evropiane të sigurisë për aplikimet e makinerive.

Lista kontrolluese e përzgjedhjes për blerësit

Para se të blejnë cilindra pneumatikë, inxhinierët duhet të vlerësojnë disa parametra kritikë. Kjo qasje sistematike parandalon gabimet e kushtueshme të specifikimeve dhe siguron performancë optimale.

• Përcaktoni prodhimin e kërkuar të forcës bazuar në presionin e disponueshëm të ajrit dhe shpimin e cilindrit
• Llogaritni gjatësinë minimale të goditjes plus kufirin e sigurisë për pozicionimin
• Identifikoni kushtet mjedisore duke përfshirë temperaturën, lagështinë dhe ekspozimin kimik
• Verifikoni se dimensionet e montimit përputhen me pajisjet ose infrastrukturën ekzistuese
• Konfirmo që specifikimet e filetos së portit përputhen me linjat e furnizimit
• Vlerësoni përputhshmërinë e përbërjes së vulës me mjedisin e funksionimit
• Specifikoni kërkesat e amortizimit për aplikime me shpejtësi të lartë ose me masë të lartë

Aplikimet e zakonshme sipas serive

Seritë e ndryshme të cilindrave pneumatikë shkëlqejnë në fusha specifike të aplikimit. Cilindrat e profilit ISO 15552 dominojnë automatizimin e përgjithshëm dhe ndërtimin e makinerive për shkak të pajtueshmërisë së gjerë të aksesorëve. Cilindrat me trup të rrumbullakët i përshtaten përpunimit farmaceutik dhe ushqimor ku ka rëndësi pastrimi. Cilindrat kompakt funksionojnë më mirë në montimin elektronik dhe prodhimin e pajisjeve mjekësore.

Aplikacionet e trajtimit të materialeve i japin përparësi qëndrueshmërisë mbi saktësisë, duke favorizuar ndërtimin e çelikut të rëndë. Linjat e paketimit përfitojnë nga seritë kompakte të aluminit që reduktojnë peshën e kornizës së makinës. Makineritë e tekstilit kërkojnë opsione rezistente ndaj korrozionit për mjedise të lagështa me grimca fibrash.

Konsideratat e Mirëmbajtjes

Mirëmbajtja e rregullt zgjat jetën e shërbimit të cilindrit pneumatik dhe parandalon dështimet e papritura. Inspektimi vizual duhet të kontrollojë për dëmtime të jashtme, rrjedhje vaji rreth vulave dhe pikëzim të sipërfaqes së shufrës.

Mirëmbajtja e cilësisë së ajrit parandalon korrozionin e brendshëm dhe degradimin e vulës. Instalimi i filtrimit të duhur të ajrit në rrjedhën e sipërme mbron brendësinë e cilindrit nga ndotja e grimcave. Filtrat automatikë të kullimit heqin lagështinë e akumuluar nga linjat e ajrit të kompresuar.

Pyetjet e bëra më shpesh

Pyetje: Cila është jeta tipike e shërbimit të një cilindri pneumatik?

Përgjigje: cilindrat pneumatikë të mirëmbajtur mirë në aplikimet standarde zgjasin 5-10 vjet ose 15-25 milion cikle, në varësi të kushteve të funksionimit dhe frekuencës së ciklit të punës.

Pyetje: A mund të zëvendësoj një cilindër nga një prodhues me një markë tjetër?

Përgjigje: Seritë e standardizuara ISO si ISO 15552 dhe ISO 6432 sigurojnë ndërrueshmëri dimensionale, duke lejuar zëvendësime të markave të ndryshme me specifikime që përputhen.

Pyetje: Si mund të llogaris fuqinë dalëse të një cilindri pneumatik?

A: Forca është e barabartë me presionin e shumëzuar me sipërfaqen e pistonit. Për një shpim 50 mm me presion 6 bar, forca teorike është afërsisht 1,178 Njuton në avancim dhe 1,003 Njuton në tërheqje.

Pyetje: Çfarë i bën cilindrat pneumatikë të lëvizin ose të humbasin pozicionin?

Përgjigje: Zhvendosja zakonisht rezulton nga konsumimi i vulës që lejon ajrin të kalojë pistonin, rrjedhjet e brendshme të valvulës solenoide ose presioni i pamjaftueshëm i pilotit për mbajtjen e valvulave në pozicion.

Pyetje: A duhet të specifikoj cilindra me një veprim ose me dy veprim?

A>Cilindrat me veprim të dyfishtë ofrojnë lëvizje të kontrolluar në të dy drejtimet dhe përshtaten me shumicën e aplikacioneve të automatizimit. Cilindrat me një veprim funksionojnë për funksionet e shtrëngimit, nxjerrjes ose kthimit emergjent ku mjafton kthimi i pranverës.
