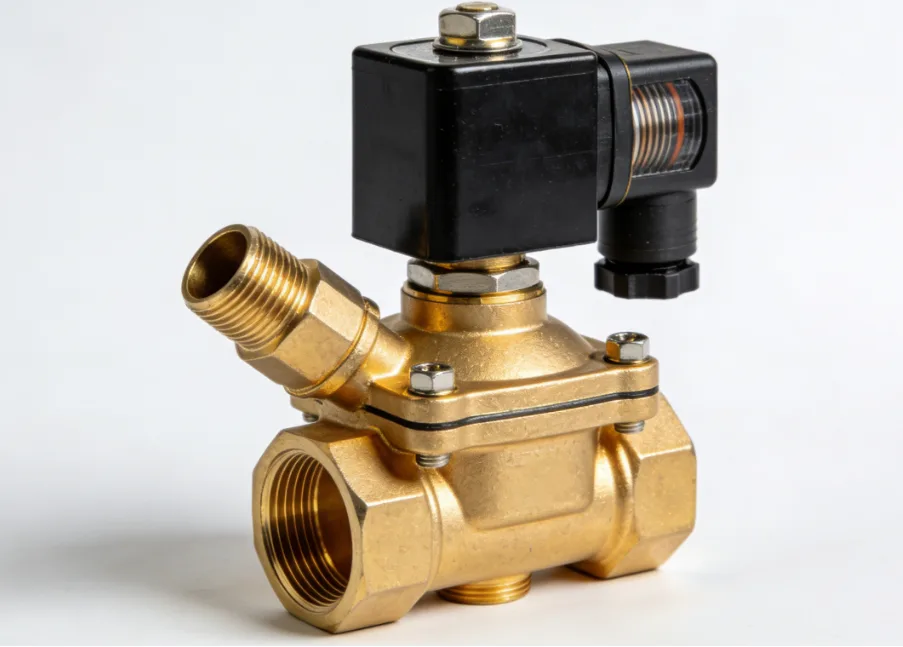

Çfarë është një valvul solenoid prej bronzi dhe si funksionon?
A Valvula solenoid bronzi është një valvul me funksion elektromekanik i krijuar për të kontrolluar rrjedhën e lëngjeve ose gazeve. Në thelbin e tij, ai përbëhet nga dy komponentë kryesorë: një solenoid (spiral) elektrik dhe një trup valvulash i bërë nga aliazh bronzi i cilësisë së lartë (zakonisht CW617N ose C36000).
Parimi themelor përfshin Elektromagnetizmi . Kur një rrymë elektrike kalon nëpër spirale, ajo krijon një fushë magnetike që lëviz një piston (armaturë). Në varësi të dizajnit— Normalisht i mbyllur (NC) ose Normalisht e hapur (JO) —kjo lëvizje ose hap ose mbyll vrimën, duke lejuar ose penguar kalimin e lëngut.
Përkufizimi teknik i komponentëve
- Spiralja: "Truri" që shndërron energjinë elektrike në lëvizje mekanike.
- Plunger: Zakonisht bëhet prej çeliku inox me veti magnetike (AISI 430F).
- Vula: Kritike për parandalimin e rrjedhjeve, shpesh të bëra prej NBR, EPDM ose FKM (Viton) .
- Trupi: Tunxh i falsifikuar ose i derdhur, i zgjedhur për përpunueshmërinë e tij të shkëlqyer dhe rezistencën ndaj presionit.
Pse të zgjidhni tunxh mbi valvulat inox ose plastikë?
Kur zgjedhin një material të trupit të valvulës, inxhinierët duhet të peshojnë koston kundrejt performancës. Tunxh qëndron në "Mesatarja e Artë" e materialeve industriale.
Tabela Krahasuese: Matrica e Performancës së Materialit
| Veçori | Tunxh (HPb59-1 / CZ122) | Çelik inox (304/316) | Plastike (PVC/Najlon) |
|---|---|---|---|
| Rezistenca ndaj korrozionit | I lartë (përveç acideve) | Shumë e lartë | E lartë (specifike kimike) |
| Vlerësimi i presionit | Deri në 50+ bar | 100+ Bar | E ulët (zakonisht <10 bar) |
| Gama e temperaturës | -20°C deri në 180°C | -196°C deri në 600°C | 0°C deri në 60°C |
| Efiçenca e kostos | E shkëlqyeshme | Të shtrenjta | Shumë e ulët |
| Përpunueshmëria | Superiore | E veshtire | I derdhur |
Vështrim kyç: Tunxh është natyralisht antimikrobik, duke e bërë atë zgjedhjen e preferuar për sistemet e ujit të pijshëm. Megjithatë, për mjedise shumë korrozive si uji i detit ose acidet e koncentruara, Valvola inox rekomandohen.
Cilat janë llojet e ndryshme të funksionimit të valvulës solenoid prej bronzi?
Kuptimi i "Llojit të Veprimit" është thelbësor për jetëgjatësinë e sistemit. Përdorimi i llojit të gabuar mund të çojë në "Water Hammer" ose djegie të spirales.
1. Valvulat solenoid me veprim të drejtpërdrejtë
Në një valvul me veprim të drejtpërdrejtë, pistoni është i lidhur drejtpërdrejt me vrimën e hapjes. Nuk kërkon një diferencial presioni minimal për të funksionuar.
- Më e mira për: Shkalla të vogla të rrjedhjes dhe aplikimet e vakumit.
2. Valvola Solenoid (Indirekte) me operim pilot
Këto valvola përdorin presionin e vetë lëngut për të ndihmuar në hapjen dhe mbylljen. Solenoidi kontrollon një vrimë të vogël pilot e cila ndryshon balancën e presionit në një diafragmë ose piston.
- Më e mira për: Tubacionet industriale me prurje të lartë.
- Kërkesa: Kërkon një diferencial presioni minimal (zakonisht >0,5 bar).
3. Valvulat e asistuara të ngritjes (zero diferenciale).
Një dizajn hibrid ku pistoni është i lidhur mekanikisht me diafragmën. Punon nga 0 bar, por mund të përballojë rrjedhje të lartë.
Si të zgjidhni materialin e duhur të vulosjes për valvulën tuaj prej bronzi?
"Tunxh" është po aq i mirë sa elastomeri që e mbyll atë. Zgjedhja e vulës së gabuar rezulton në degradim kimik dhe dështim të sistemit.
Udhëzues për përzgjedhjen e vulave
-
NBR (Nitrile Butadiene Rubber):
- Gama e temperaturës: -10°C deri në 80°C.
- Më e mira për: Ujë, ajër të kompresuar, vajra të lehta.
-
EPDM (Monomer etilen propylene diene):
- Gama e temperaturës: -30°C deri në 130°C.
- Më e mira për: Ujë i nxehtë, avull dhe avull me presion të ulët. Paralajmërim: Mos e përdorni kurrë me vajra.
-
FKM / Viton:
- Gama e temperaturës: -10°C deri në 180°C.
- Më e mira për: Temperaturat e larta dhe kimikatet/karburantet agresive.
Cilat aplikacione industriale mbështeten në valvulat solenoid prej bronzi?
Për shkak se bronzi është rezistent ndaj shkëndijave dhe i qëndrueshëm, ai gjendet pothuajse në çdo sektor të infrastrukturës moderne.
HVAC dhe Sistemet e Ftohjes
Në ftohësit në shkallë të gjerë, valvulat prej bronzi kontrollojnë rrjedhën e ftohësve dhe ujit ftohës. Përçueshmëria e tyre termike u lejon atyre të përballojnë luhatjet e shpejta të temperaturës pa plasaritje.
Trajtimi dhe Ujitja
Nga filtrimi i ujit komunal deri tek ujitja e automatizuar e serrave, valvulat prej bronzi ofrojnë vlerësimet e nevojshme të sigurisë "Ujë të Pijshëm" që shpesh i mungojnë plastikës. Shikoni më të fundit tonë zgjidhje për kontrollin e ujit për më shumë detaje.
Sistemet e ajrit të kompresuar
Në qarqet pneumatike, koha e shpejtë e reagimit (10ms deri në 50ms) e një valvule solenoide prej bronzi është thelbësore për linjat e prodhimit me shpejtësi të lartë.
Si të instaloni siç duhet një valvul solenoid prej bronzi? (Hap pas hapi)
Instalimi i gabuar është shkaku numër 1 i ankesave "rrjedhje". Ndiqni këto hapa profesionalë për të siguruar një jetë shërbimi 10-vjeçare.
- Kontrolloni drejtimin e rrjedhës: Kërkoni shigjetën e hedhur në trupin prej bronzi. Instalimi i tij prapa do të bëjë që valvula të dridhet ose të mbetet e hapur.
- Flush Lines: Përpara instalimit, shpëlani tubat për të hequr ashkël metalike ose mbeturinat e shiritit PTFE. Grimcat e vogla janë shkaku kryesor i bllokimit të diafragmës.
- Pozicionimi: Shumica e prodhuesve rekomandojnë instalimin e valvulës me Spirale drejt . Kjo parandalon që sedimenti të vendoset në tubin e pistës.
- Instalimet elektrike dhe Tensioni: Sigurohuni që furnizimi juaj me energji elektrike të përputhet me etiketën e spirales (p.sh. 220VAC vs 24VDC). Përdorimi i një spirale DC në një qark AC do të djegë menjëherë solenoidin.
- Përdorni një sitë: Gjithmonë instaloni një sitë Y në rrjedhën e sipërme për të mbrojtur grykën e valvulës.
Cilat çështje të zakonshme të zgjidhjes së problemeve duhet të keni kujdes?
Edhe valvulat më të mira prej bronzi hasin probleme me kalimin e kohës. Këtu është një listë kontrolli diagnostikuese.
-
Valvula nuk do të hapet:
- Kontrolloni për furnizimin me energji elektrike.
- Spirale e djegur (rezistenca e provës me një multimetër).
- Diferencial i pamjaftueshëm i presionit (për valvulat pilot).
-
Valvula nuk do të mbyllet:
- Mbeturinat e mbërthyera nën vulë.
- Diafragma e dëmtuar ose e konsumuar.
- Magnetizmi i mbetur (i rrallë, zakonisht tregon nevojën për një zëvendësim të pistonit).
-
Gumëzhima me zë të lartë:
- Tension i pasaktë (mospërputhje AC/DC).
- Papastërtia brenda tubit të armaturës që shkakton dridhjen e pistës.
Për mirëmbajtje të avancuar, referojuni tonë listën e plotë të kontrollit të mirëmbajtjes së valvulave .
FAQ: Pyetjet e bëra më shpesh në lidhje me valvulat solenoid prej bronzi
Sa kohë zgjat zakonisht një valvul solenoid prej bronzi?
Një valvul solenoid prej bronzi me cilësi të lartë është vlerësuar për 1 milion deri në 5 milion cikle , në varësi të mjedisit të lëngshëm dhe mjedisit. Në një aplikim standard të ujit me filtrim të pastër, kjo përkthehet në afërsisht 5 deri në 10 vjet shërbim të vazhdueshëm. Faktorë si "Water Hammer" dhe ndërrimi me frekuencë të lartë mund ta zvogëlojnë ndjeshëm këtë jetëgjatësi.
A është bronzi i sigurt për aplikimet e ujit të pijshëm?
Po, por me një paralajmërim. Për ujë të pijshëm, duhet të siguroheni që bronzi është Pa plumb (përmbushja e standardeve NSF/ANSI 61). Tunxhi standard industrial mund të përmbajë sasi gjurmë plumbi (deri në 2,5%) për përpunueshmëri. Nëse projekti juaj përfshin ujë të pijshëm, gjithmonë specifikoni "Tunxh pa plumb" për të siguruar pajtueshmërinë dhe sigurinë rregullatore.
A mund të përdor një valvul solenoid prej bronzi për karburant ose benzinë?
Ju mund të përdorni bronzin për karburante, por ju duhet përdorni një FKM (Viton) vulë. Grumbullimet standarde NBR do të fryhen dhe do të shpërbëhen kur ekspozohen ndaj benzinës ose naftës, duke çuar në dështim katastrofik të valvulës. Për më tepër, sigurohuni që valvula të jetë "I mbrojtur nga shpërthimi" (vlerësuar ATEX/Ex) nëse përdoret në një mjedis me avuj të ndezshëm.
Pse spiralja ime e valvulës solenoid po nxehet shumë?
Është normale që një spirale solenoide të jetë e ngrohtë në prekje (deri në 80°C) gjatë funksionimit të vazhdueshëm, pasi energjia elektrike gjeneron nxehtësi. Megjithatë, nëse spiralja është duke tymosur ose duke u shkrirë, zakonisht tregon një "Mbingarkesë Tensioni" ose një bllokim mekanik që parandalon vendosjen e pistës, gjë që bën që spiralja të tërheqë rrymë të tepërt.
Cili është ndryshimi midis valvulave NC dhe NO?
NC (Normalisht e mbyllur) do të thotë se valvula mbetet e mbyllur kur nuk ka energji dhe hapet vetëm kur është e ndezur. JO (Normalisht e hapur) do të thotë se valvula qëndron e hapur si parazgjedhje dhe mbyllet kur ndizet energjia. Zgjidhni NC për sistemet e sigurisë ku rrjedha duhet të ndalet gjatë një ndërprerjeje të energjisë dhe NO për sistemet ku rrjedha është kritike edhe pa energji elektrike.
