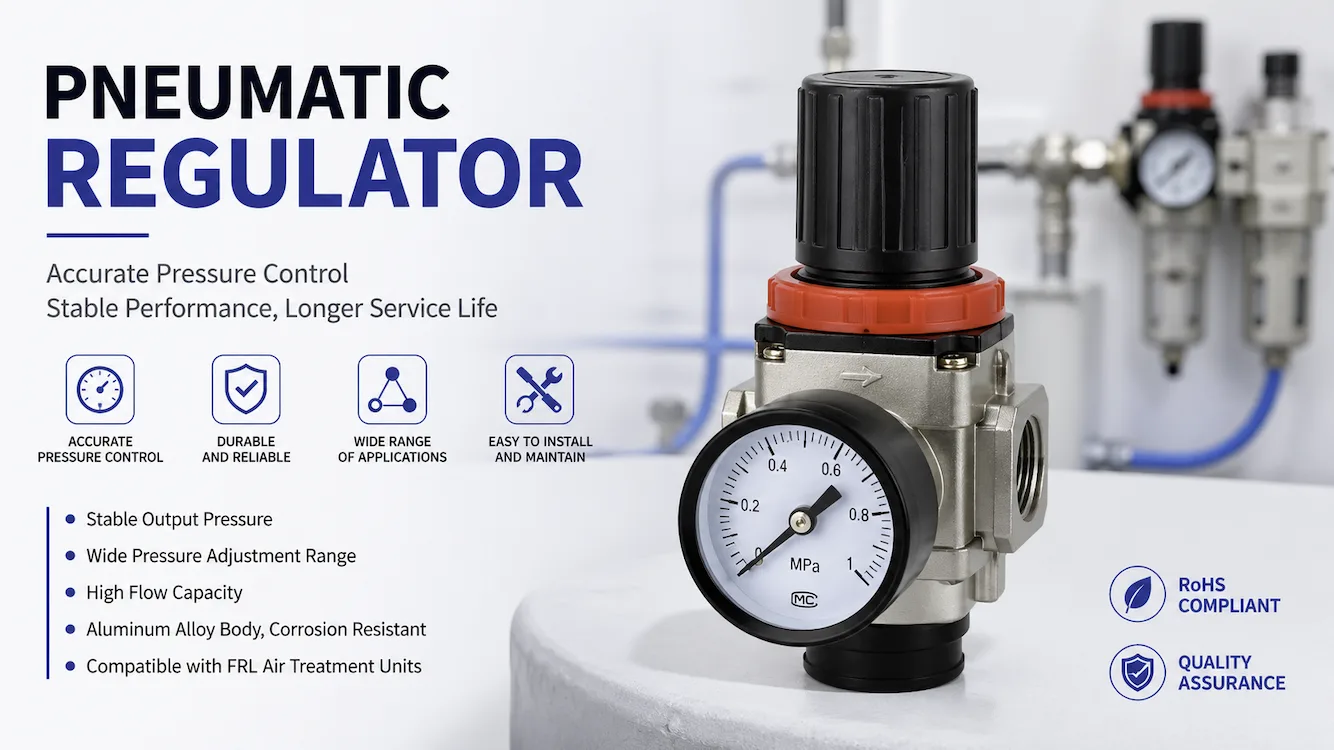

Një rregullator pneumatik është një pajisje mekanike që redukton dhe stabilizon presionin e ajrit të kompresuar në një nivel të paracaktuar në rrjedhën e poshtme. Funksioni kryesor i një rregullatori pneumatik është i thjeshtë: të mbajë presionin e qëndrueshëm të daljes edhe kur presioni i hyrjes ose kërkesa e ajrit ndryshon. Ky stabilitet mbron mjetet pneumatike, cilindrat, valvulat dhe pajisjet e automatizimit nga luhatjet e presionit.
Në impiantet industriale, ajri i kompresuar njihet gjerësisht si një mjet i kushtueshëm. Departamenti Amerikan i Energjisë vëren se menaxhimi më i mirë i ajrit të kompresuar mund të gjenerojë kursime domethënëse të energjisë në sistemet e prodhimit. Rregullimi i presionit është një nga metodat më praktike të kontrollit, sepse presioni i tepërt shpesh rrit rrjedhjet, konsumimin dhe koston e funksionimit. Burimi: Departamenti Amerikan i Energjisë për sistemet e ajrit të kompresuar .
Për blerësit që krahasojnë komponentët, zgjidhjet tipike përfshijnë rregullator pneumatik , rregullatori i filtrit të ajrit , Njësia FRL , rregullatori i presionit preciz , mini rregullator ajri , dhe pajisje pneumatike industriale .
Si funksionon një rregullator pneumatik në sistemet e ajrit të kompresuar
Një rregullator pneumatik përdor një pranverë, diafragmë, sedilje valvulash dhe çelës rregullues. Kur presioni i daljes bie nën pikën e caktuar, valvula e brendshme hapet dhe lejon që të kalojë më shumë ajër. Kur presioni i daljes rritet në vlerën e synuar, valvula mbytet ose mbyllet.
Ky veprim balancues krijon presion të kontrolluar në rrjedhën e poshtme për veglat dhe aktivizuesit. Në linjat e prodhimit, presioni i qëndrueshëm përmirëson përsëritshmërinë, sepse cilindrat shtrihen me forcë më të qëndrueshme dhe valvulat ndërrohen në mënyrë më të parashikueshme.
| Komponenti | Funksioni Kryesor | Përfitimi tipik |
|---|---|---|
|
Doreza e rregullimit |
Vendos presionin e synuar |
Kontroll i lehtë i operatorit |
|
Pranvera |
Zbaton forcën e ngarkimit |
Pika e caktuar e qëndrueshme |
|
Diafragma |
Ndjen presionin e daljes |
Përgjigje e shpejtë |
|
Vendi i valvulës |
Mat fluksin e ajrit |
Rregullim efikas |
Pse rregullatorët e presionit pneumatik kanë rëndësi për efikasitetin e energjisë
Shumë objekte përdorin sistemet e ajrit me presion më të lartë se sa kërkohet. Çdo PSI e panevojshme mund të rrisë rrjedhjen e rrjedhjeve përmes pajisjeve, zorrëve dhe vulave. Ulja e presionit në pikën e përdorimit me një rregullator pneumatik shpesh redukton mbetjet pa ndryshuar cilësimet e kompresorit.
Departamenti Amerikan i Energjisë rekomandon optimizimin e sistemit, rishikimin e presionit të përdorimit përfundimtar dhe kontrollet e duhura për efikasitetin e ajrit të kompresuar. Rregullatorët e presionit mbështesin të tre veprimet. Burimi: Udhëzimet e DOE Energjisë .
Përfundimet kryesore përfshijnë:
Presioni më i ulët i mjetit mund të zvogëlojë konsumin e ajrit.
Presioni i qëndrueshëm mund të zvogëlojë skrapin e shkaktuar nga lëvizjet jokonsistente.
Presioni i duhur mund të zgjasë jetën e vulës dhe valvulës.
Rregullimi lokal mund të përmirësojë ekuilibrin e shumë makinave.
Llojet kryesore të rregullatorëve pneumatikë për përdorim industrial
Aplikacione të ndryshme pneumatike kërkojnë dizajne të ndryshme rregullatori. Zgjedhja duhet të përputhet me shpejtësinë e rrjedhës, diapazonin e presionit dhe saktësinë e kontrollit.
Rregullator pneumatik për qëllime të përgjithshme
Përdoret për veglat, stacionet e fryrjes, makinat e paketimit dhe automatizimin standard. Me kosto efektive dhe të zakonshme në punëtori.
Rregullator preciz i presionit të ajrit
Përdoret në pajisjet e testimit, sistemet e dozimit, instrumentet dhe aktivizuesit e ndjeshëm ku zhvendosja e presionit duhet të mbetet e ulët.
Rregullatori i filtrit ose Rregullatori FRL
Kombinon filtrimin dhe rregullimin. Shumë përdorues zgjedhin Kombinimi i rregullatorit të filtrit njësitë ku kërkohet të dyja pastërtia e ajrit dhe kontrolli i presionit.
Mini rregullator pneumatik
Dizajn kompakt për panele të ngushta, krahë robotikë dhe pajisje portative.
| Lloji | Rasti më i mirë i përdorimit | Saktësia e kontrollit |
|---|---|---|
|
Qëllimi i Përgjithshëm |
Makineri standarde |
E mesme |
|
Preciziteti |
Instrumentet |
Lartë |
|
Rregullatori i filtrit |
Linja ajrore të pista |
E mesme |
|
Mini |
Sisteme me hapësirë të kufizuar |
E mesme |
Si të përmasoni saktë një rregullator pneumatik
Madhësia e gabuar është një shkak i zakonshëm i rënies së presionit. Një rregullator që është shumë i vogël mund të mbajë presion statik, por të dështojë nën kërkesën e rrjedhës.
Përdorni këtë listë kontrolli:
Presioni i kërkuar në hyrje
Gama e dëshiruar e presionit të daljes
Shpejtësia maksimale e rrjedhës (SCFM, NL/min ose L/min)
Madhësia e portit dhe madhësia e tubacionit
Cilësia e medias dhe niveli i filtrimit
Temperatura e ambientit
Ulje e pranueshme e presionit gjatë kërkesës maksimale
Për sistemet me saktësi të lartë, verifikoni metodat e kalibrimit kundrejt standardeve të njohura të metrologjisë. NIST mban programet e matjes së presionit nga presioni i ulët në diapazonin e lartë. Burimi: Kalibrimi i presionit NIST .
Probleme dhe rregullime të zakonshme të rregullatorit pneumatik
Një rregullator pneumatik është i besueshëm, por mirëmbajtja ende ka rëndësi.
| Problem | Shkaku i mundshëm | Veprim korrigjues |
|---|---|---|
|
Presioni i daljes zvarritet lart |
Sedilja e konsumuar ose kontaminimi |
Rindërtoni ose zëvendësoni |
|
Presioni bie nën ngarkesë |
Njësi e vogël |
Rritja e kapacitetit Cv / rrjedhës |
|
Përgjigje e ngadaltë |
Brendshme të pista |
Pastërti dhe shërbim |
|
Doreza nuk rregullohet |
Dëmtime mekanike |
Zëvendësoni dorezën ose njësinë |
Instaloni filtrimin në rrjedhën e sipërme sa herë që ekzistojnë grimca, mjegull vaji ose kondensatë. Ndotja është një arsye kryesore që rregullatorët humbasin saktësinë.
Bazat e Sigurisë dhe Pajtueshmërisë së Rregullatorit Pneumatik
Ajri i kompresuar mund të jetë i rrezikshëm kur përdoret keq. OSHA thekson rregullat për pajisjet e gazit dhe ajrit të kompresuar, duke përfshirë marrësit e ajrit dhe praktikat e sigurta të pastrimit. Për shembull, ajri i kompresuar i përdorur për pastrim është subjekt i kufizimeve të presionit dhe kërkesave të mbrojtjes. Burimi: Standardet OSHA .
Një rregullator mbështet funksionimin më të sigurt sepse kufizon presionin në rrjedhën e poshtme në pikën e përdorimit. Megjithatë, një rregullator nuk është një zëvendësues për valvulat e lehtësimit, procedurat e bllokimit ose përzgjedhjen e duhur të zorrës.
Si të zgjidhni rregullatorin më të mirë pneumatik?
Gama e presionit
Zgjidhni një rregullator me një gamë presioni dalës që përputhet me pajisjen tuaj. Sigurohuni që mund të mbajë presion të qëndrueshëm gjatë funksionimit.
Kapaciteti i rrjedhjes
Kontrolloni kërkesën për rrjedhjen e ajrit të sistemit tuaj pneumatik. Një rregullator me kapacitet të pamjaftueshëm rrjedhës mund të shkaktojë rënie të presionit dhe performancë të dobët.
Madhësia e portit / Lloji i fillit
Zgjidhni madhësinë e duhur të portës së hyrjes dhe daljes (si p.sh. 1/4″, 3/8″, 1/2″) dhe standardin e filetos (NPT, BSP, PT) për instalim të lehtë.
Saktësia e Rregullores
Për aplikimet që kërkojnë kontroll të saktë të presionit, zgjidhni një rregullator me saktësi të lartë me luhatje minimale.
FAQ
1. Cili është ndryshimi midis një rregullatori pneumatik dhe një valvul për lehtësimin e presionit?
Një rregullator pneumatik kontrollon presionin normal të punës në rrjedhën e poshtme. Një valvul lehtësimi është një pajisje sigurie që hapet kur presioni tejkalon një kufi. Njëri menaxhon presionin e procesit; tjetra mbron pajisjet nga ngjarjet e mbipresionit.
2. A mundet një rregullator pneumatik të rrisë presionin?
Jo. Një rregullator standard pneumatik redukton presionin e hyrjes në një presion më të ulët të kontrolluar të daljes. Nuk mund të ngrejë presion mbi presionin e disponueshëm të furnizimit.
3. Sa shpesh duhet të ndërrohet një rregullator pneumatik?
Zëvendësimi varet nga cikli i punës, niveli i ndotjes dhe konsumimi i vulës. Sistemet e brendshme të pastra mund të funksionojnë me vite, ndërsa mjediset e ashpra mund të kërkojnë inspektim vjetor dhe komplete rindërtimi më të shpeshta.
4. Pse ndryshon presioni i daljes gjatë kërkesës për rrjedhjen e ajrit?
Ky efekt quhet ulje e presionit. Rezistenca e rrjedhës së brendshme shkakton presion më të ulët të daljes ndërsa kërkesa rritet. Zgjedhja e një rregullatori më të madh ose modeli i saktë zakonisht përmirëson performancën.
5. A duhet të ketë çdo makinë rregullatorin e vet të ajrit?
Në shumë fabrika, po. Rregullimi i pikës së përdorimit i jep çdo makinerie presionin që i nevojitet në të vërtetë, përmirëson qëndrueshmërinë dhe redukton mbetjet e shkaktuara nga funksionimi i të gjithë sistemit në një nivel presioni të lartë.
