Çfarë është një njësi FRL në një sistem pneumatik?

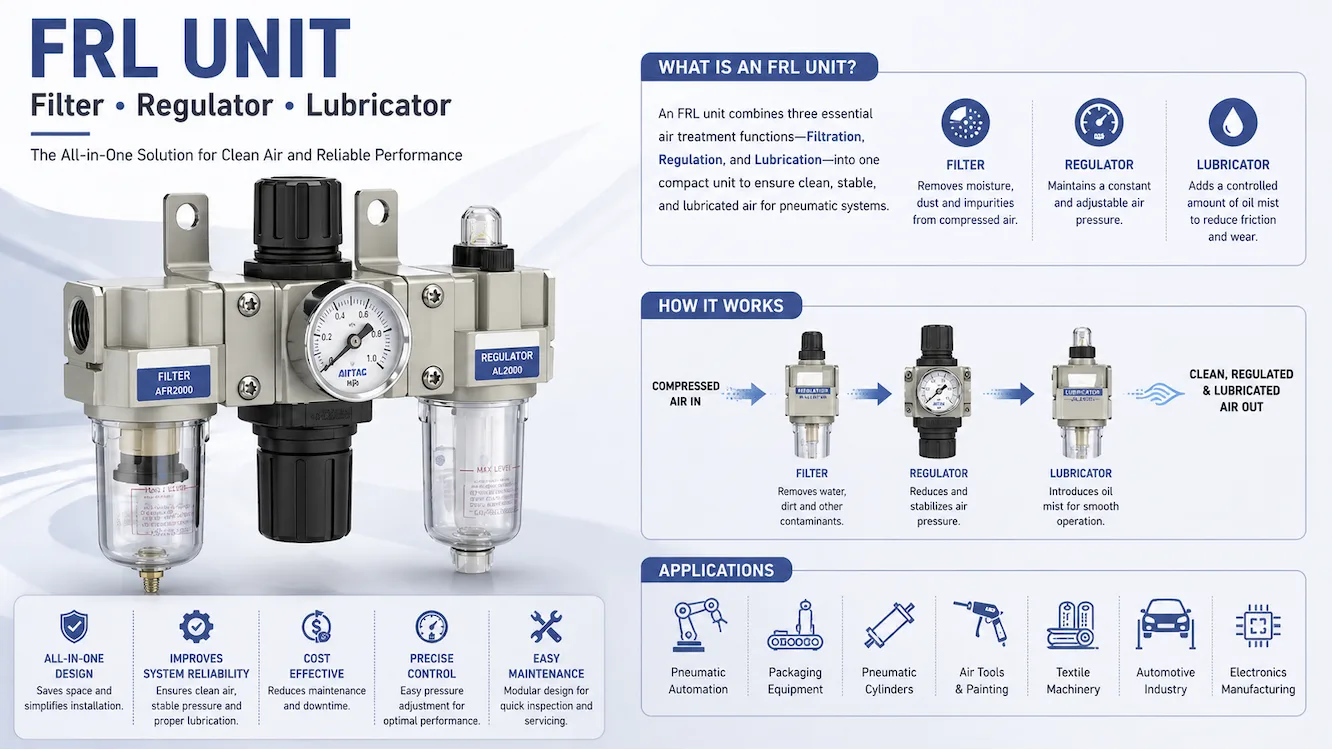

Një Njësia FRL në një sistem pneumatik është një grup filtri, rregulluesi dhe lubrifikuesi që përdoret për të përgatitur ajrin e kompresuar përpara se ajri të arrijë valvulat, cilindrat, aktivizuesit ose mjetet pneumatike. Funksioni kryesor i një njësie FRL është i thjeshtë: hiqni ndotjen, stabilizoni presionin dhe shtoni lubrifikimin kur kërkohet lubrifikimi. Në shumë fabrika, cilësia e dobët e ajrit është një nga shkaqet kryesore të ndërprerjes pneumatike, sepse lagështia, grimcat dhe presioni i paqëndrueshëm shkurtojnë jetën e komponentit. Sipas udhëzimeve të Departamentit Amerikan të Energjisë për ajër të kompresuar, sistemet joefikase të ajrit mund të dëmtojnë një pjesë të konsiderueshme të përdorimit të energjisë elektrike industriale. Përdorni një njësi FRL me madhësinë e duhur për të reduktuar konsumin e shmangshëm dhe humbjen e ajrit. Burimi i jashtëm: Departamenti Amerikan i Energjisë
Për integrimin e sistemit, shumë blerës përdorin zgjidhje pneumatike të njësisë FRL kur projektojnë stacionet e përgatitjes së ajrit të makinës.
Pse njësitë FRL kanë rëndësi për efikasitetin e ajrit të kompresuar
Ajri i kompresuar që del nga kompresori rrallëherë është i pastër në pikën e përdorimit. Ajri mund të përmbajë ujë të kondensuar, ndryshk nga tubacionet, aerosol të vajit të kompresorit dhe luhatje presioni nga ciklet e kërkesës. Standardet ISO të cilësisë së ajrit e njohin kontrollin e ndotjes si një faktor kritik në sistemet industriale të ajrit të kompresuar. Nëse ajri i patrajtuar hyn në valvulat solenoid ose cilindrat, ngjitja e vulave dhe rrjedhja e parakohshme bëhen mënyra të zakonshme të dështimit.
Një njësi FRL zgjidh tre probleme të veçanta me një pajisje në rrjedhën e sipërme
Seksioni i filtrit heq ujin dhe grimcat
Seksioni i rregullatorit kontrollon presionin në rrjedhën e poshtme
Seksioni i lubrifikuesit mat mjegullën e vajit kur kërkohet
Shumë ekipe të mirëmbajtjes instalojnë montime lubrifikuese të rregullatorit të filtrit të ajrit afër pajisjeve për të përmirësuar qëndrueshmërinë e përgjigjes dhe për të thjeshtuar intervalet e shërbimit. Burimi i jashtëm: Organizata e Standardeve ISO
Si funksionon çdo komponent FRL në sistemet pneumatike
Funksioni i filtrit në njësinë FRL
Filtri është zakonisht faza e parë. Një tas filtri ndan ujin e lëngshëm dhe kap ndotësit e ngurtë. Vlerësimet standarde të grimcave shpesh variojnë nga 40 mikron për përdorim të përgjithshëm deri në vlerësimet më të imta për shërbimin e instrumenteve. Ajri më i pastër mbron bobinat e valvulave, vulat dhe kontrollet e saktë të rrjedhës.
Funksioni i rregullatorit në njësinë FRL
Rregullatori redukton dhe stabilizon presionin e daljes. Shumë pajisje pneumatike funksionojnë më mirë brenda një brezi të ngushtë presioni. Presioni i tepërt rrit konsumin e ajrit dhe përshpejton konsumimin e vulës. Presioni i qëndrueshëm gjithashtu përmirëson përsëritshmërinë e cilindrit.
Funksioni i lubrifikuesit në njësinë FRL
Lubrifikuesi shton mjegullën e kontrolluar të vajit në rrjedhën e ajrit. Cilindrat modernë të mbushur me yndyrë mund të mos kenë nevojë për ajër të lubrifikuar, por veglat e vjetra të ajrit dhe pajisjet rrotulluese me cikël të lartë shpesh kërkojnë ende lubrifikim. Përdoreni vetëm kur e lejojnë specifikimet e pajisjeve në rrjedhën e poshtme.
Për paraqitjet modulare, shumë inxhinierë zgjedhin komponentë modularë FRL që lejojnë zëvendësimin e veçantë të seksioneve të filtrit, rregullatorit ose lubrifikuesit.
Përfitimet e njësisë FRL për pajisjet pneumatike industriale
| Përfitoni | Ndikimi Teknik | Rezultati operacional |
|---|---|---|
|
Ajri më i pastër |
Ngarkesa më e ulët e ndotjes |
Më pak dështime të valvulave |
|
Presion i qëndrueshëm |
Prodhimi i kontrolluar i forcës |
Konsistencë më e mirë e makinës |
|
Lubrifikimi i duhur |
Fërkimi i reduktuar |
Jetë më e gjatë e veglave |
|
Përgatitja lokale e ajrit |
Mirëmbajtje më e lehtë |
Koha më e shpejtë e shërbimit |
Një reduktim i presionit 1 psi në një impiant të madh mund të krijojë kursime të matshme vjetore të energjisë në varësi të ngarkesës së sistemit. Shumë auditime të ajrit të kompresuar fokusohen fillimisht në rrjedhjet, pastaj në optimizimin e presionit. Burimi i jashtëm: Compressed Air Challenge
Si të zgjidhni madhësinë e duhur të njësisë FRL
Zgjedhja e njësisë së gabuar FRL shpesh shkakton rënie të presionit ose performancë të ulët. Përdorni këto kritere
Shkalla e rrjedhjes (SCFM ose NL/min) e kërkuar nga pajisjet
Madhësia e portit si 1/4″, 3/8″, 1/2″
Gama e presionit të funksionimit
Klasa e filtrimit bazuar në rrezikun e ndotjes
Lloji i kullimit manual ose automatik
Nevoja për lubrifikim po ose jo
Një gabim i zakonshëm është zgjedhja vetëm sipas madhësisë së fillit. Kapaciteti i rrjedhës ka më shumë rëndësi sesa madhësia e përshtatjes. Për projektet OEM, shumë ekipe ndihmuese krahasojnë opsionet e rregullatorit industrial FRL me Cv të publikuara ose kurbat e rrjedhës.
Pozicioni i rekomanduar i instalimit të FRL
Instaloni njësinë FRL sa më afër hyrjes së makinës duke mbajtur hapësirën e mjaftueshme për shërbimin e tasit. Drejtimi i zakonshëm i rrjedhës është:
Kompresori → Tharëse → Shpërndarja kryesore → Njësia FRL → Kolektor i valvulave → Aktuator
Nëse ekzistojnë zona të shumta presioni, përdorni rregullatorë të dedikuar në rrjedhën e poshtme. Nëse një makinë përdor vaj dhe një tjetër duhet të qëndrojë pa vaj, preferohen degë të veçanta. Referencat e OSHA për sigurinë në vendin e punës theksojnë gjithashtu mirëmbajtjen e duhur të pajisjeve të ajrit të kompresuar dhe praktikat e sigurta të trajtimit të presionit. Burimi i jashtëm: OSHA
Shumë ndërtues makinash përdorin njësi pneumatike të trajtimit të ajrit pranë çdo qelize prodhimi për kontroll më të lehtë.
Lista kontrolluese e mirëmbajtjes FRL për operacionet e vitit 2026
| Artikulli i mirëmbajtjes | Frekuenca e Ekzekutimit | Qëllimi i mirëmbajtjes |
| Kulloni kondensimin | Javore ose me ngarkesë | Parandalimi i bartjes së ujit |
| Inspektoni të çarat e tasit | Mujore | Siguria dhe kontrolli i rrjedhjeve |
| Verifikoni pikën e caktuar të presionit | Mujore | Prodhim i qëndrueshëm i makinës |
| Zëvendësoni elementin e filtrit | Sipas presionit ose planit diferencial | Ruajtja e rrjedhës |
| Kontrolloni nivelin e vajit | Çdo javë nëse lubrifikohet | Parandaloni vrapimin e thatë |
Njësitë FRL të pamirëmbajtura mund të krijojnë humbje të fshehura të presionit. Humbja e presionit i detyron kompresorët të punojnë më shumë, duke rritur koston e energjisë elektrike dhe ngarkesën e nxehtësisë. Burimi i jashtëm: US DOE Advanced Manufacturing Office
Gabimet e zakonshme të njësisë FRL për t'u shmangur
-
Instalimi i një lubrifikuesi në linjat e instrumenteve pa vaj
-
Cilësimet e presionit të tepërt "për diferencën e sigurisë”
-
Injorimi i rënies së presionit nëpër filtrat e ndotur
-
Përdorimi i materialeve të papajtueshme tas pranë tretësve
-
Montimi shumë larg pajisjeve kritike
-
Zëvendësimi i vetëm vulave duke lënë në shërbim elementët e bllokuar
Për planifikimin e zëvendësimit, blerësit shpesh krahasojnë njësitë e zëvendësimit të rregullatorit të filtrit FRL sipas rrjedhës, filetimit dhe aksesit të mirëmbajtjes.
Përfundimi kryesor: Çfarë është njësia FRL në sistemin pneumatik?
Një njësi FRL është qendra e përgatitjes së ajrit të një sistemi pneumatik. Filtri mbron pajisjet nga lagështia dhe grimcat, rregullatori stabilizon presionin dhe lubrifikuesi mbështet pajisjet që kanë nevojë për mjegull vaji. Zgjedhja e saktë, instalimi i saktë dhe mirëmbajtja rutinë zakonisht ofrojnë kohë më të ulët joproduktive, jetëgjatësi më të gjatë të komponentit dhe efikasitet më të mirë të ajrit të kompresuar.
FAQ
1. A kërkohet një njësi FRL për çdo sistem pneumatik?
Jo. Disa sisteme kanë nevojë vetëm për një kombinim filtër-rregullator. Valvulat pa vaj, pajisjet e dhomës së pastër dhe aplikimet e ajrit të instrumenteve shpesh shmangin lubrifikuesit. Përzgjedhja varet nga kërkesat e komponentëve të rrjedhës së poshtme dhe objektivat e cilësisë së ajrit.
2. Në çfarë presioni duhet të vendoset një rregullator FRL?
Vendosni presionin e rregullatorit në vlerën më të ulët që ende plotëson nevojat e performancës së makinës. Presioni më i lartë rrit konsumin dhe konsumin e ajrit. Përdorni manualin e pajisjes ose llogaritjet e forcës së aktivizuesit si referencë.
3. Sa shpesh duhet të zëvendësohet një element filtri FRL?
Zëvendësoni sipas planit të prodhuesit, tendencës së rënies së presionit ose ndotjes së dukshme. Lagështia e lartë, gjendja e keqe e tubacioneve ose transportimi i rëndë i vajit të kompresorit zakonisht shkurton jetën e filtrit.
4. A mund të shërbejë një njësi FRL shumë makinerish?
Po, por vetëm nëse kërkesa totale e rrjedhës, stabiliteti i presionit dhe përputhshmëria e lubrifikimit janë të përshtatshme. Stacionet e veçanta FRL shpesh janë më të mira kur makinat kanë nevoja të ndryshme për presion ose pastërti.
5. Cili është ndryshimi midis njësive FR dhe FRL?
Një njësi FR përfshin vetëm Filter dhe Rregullator. Një njësi FRL shton Lubrifikuesin. Njësitë FR janë të zakonshme në linjat moderne të automatizimit pa vaj, ndërsa njësitë FRL mbeten të zakonshme për veglat e ajrit dhe pajisjet e vjetra.
